4D Planung (1)

Unter 4D in der Planung wird die Möglichkeit verstanden, Termine und Bauabläufe in ein Modell miteinzubeziehen und zu simulieren. Dies bietet eine bessere Grundlage zu alternativen Planungs- und Bauabläufen, eine bessere Kontrolle des Baufortschrittes, eine schnellere Abrechnung sowie eine bessere Übersicht der Abläufe auf der Baustelle und daher eine verbesserte Koordination der Baustelleneinrichtung und -versorgung.


Variante 1: mit MS Project

  • Prozesse anlegen

Variante 2:  mit einer CSV Datei

  • Vorlagedatei: "Terminplan(Excel)_VORLAGE.xlsx wählen
  • Erstellung Aktivitätstypen (voreingestellt, es können weitere hinzugefügt werden)




















Aktivitätstyp/Prozesstyp Was passiert mit dem Element
Konstruktion erstellte Elemente
Abbruch abgebrochene Elemente
Temporär temporäre Elemente

  • Jeder Prozess ist eine eigene Zeile (z.B. "Wände EG erstellen, Türen Bestand EG, usw.)
  • Termine mit Datum angeben
  • Als .csv speichern
  • Mit dem Texteditor öffnen
  • Alle ";" mit "," ersetzen (unter Bearbeiten-> Ersetzen)
  •  Als .csv speichern

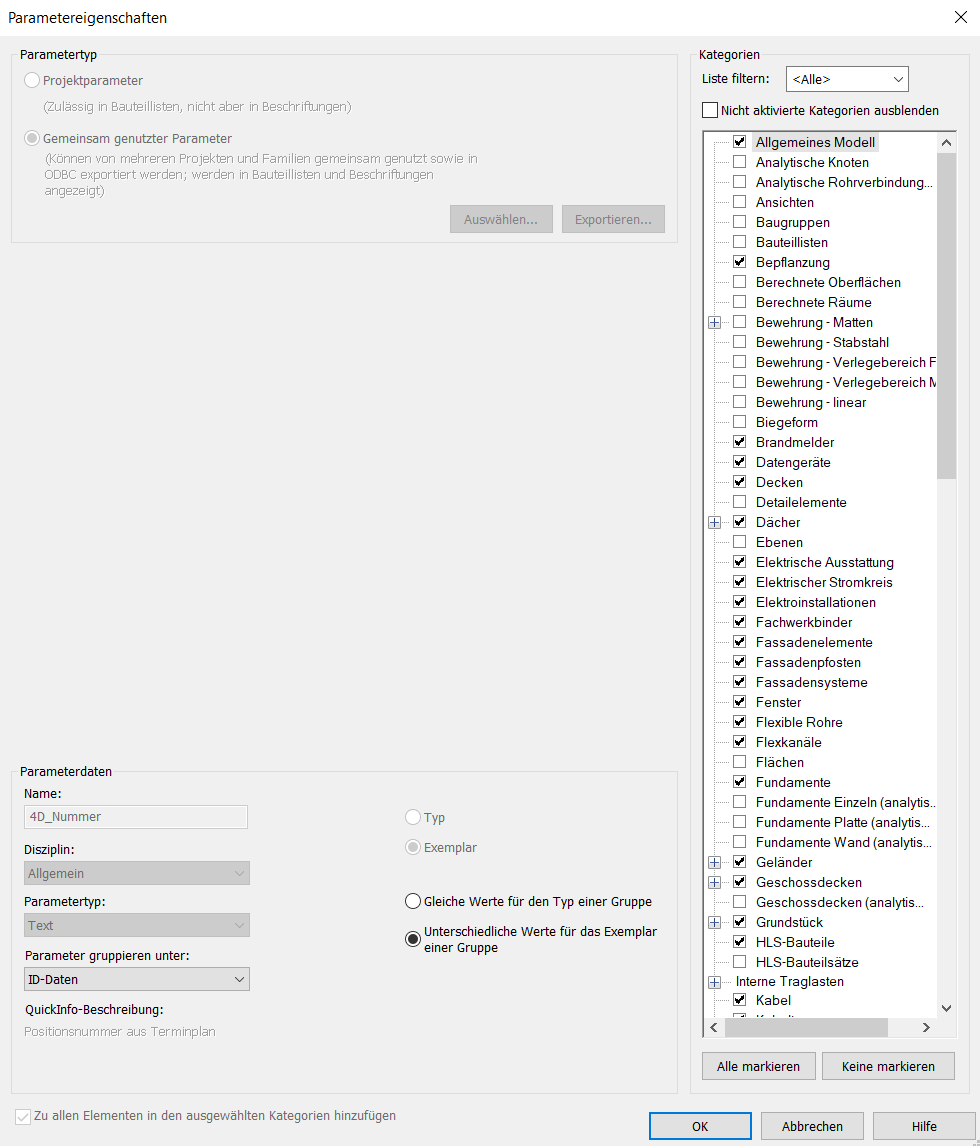

Revitparameter anlegen und definieren


Falls die benötigten Parameter  4D_... nicht schon im Template angelegt und definiert wurden, können diese aus der gemeinsam genutzten Parameterliste ins Projekt geladen und den benötigten Kategorien zugeordnet werden.

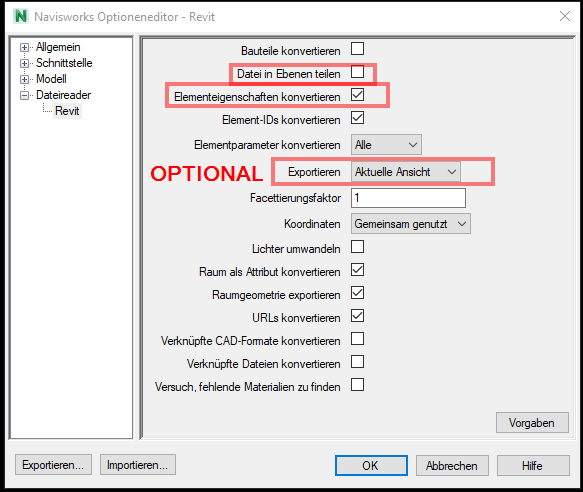

NWC-Exporteinstellungen


NWC-Datei öffnen


  • Navisworks öffnen

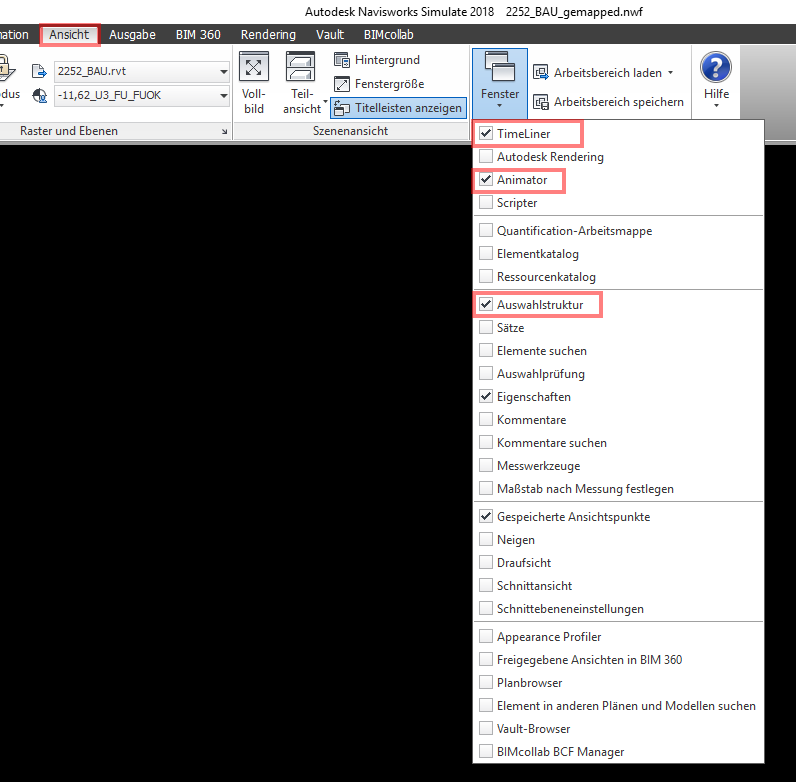

  • Die Fenster Timeliner, Animator und Auswahlstruktur öffnen.

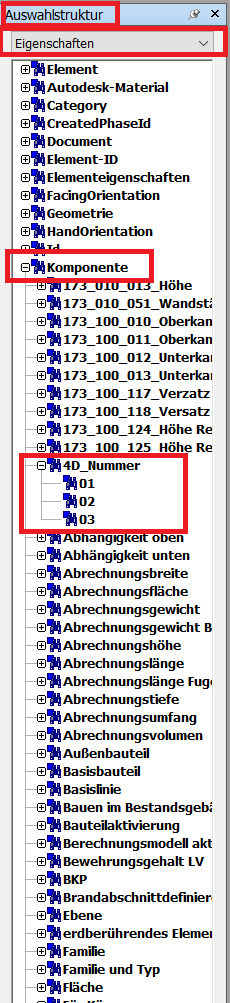

  • Kontrolle, ob in der Auswahlstruktur unter Komponente der Parameter 4D_Nummer vorhanden ist.


Terminplan importieren/synchronisieren

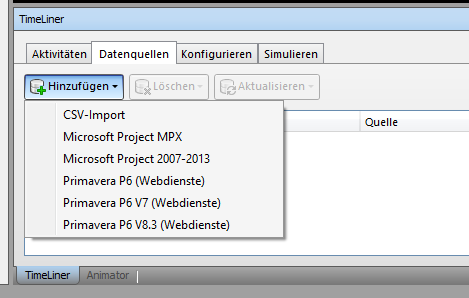

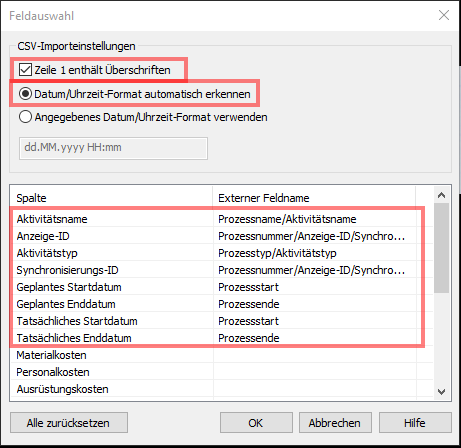

  • Einstellungen für den CSV-Import

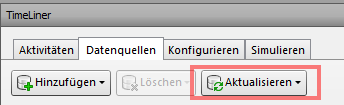

  • Über "Aktualisieren" werden die Daten als Aktivitäten in Navisworks angelegt.


Erstmalig muss die Aktivitätshierarchie neu erstellt werden, danach wird diese nur noch synchronisiert.


  • Kontrolle, ob ein Terminplan angelegt wurde.


Automatisches Mapping

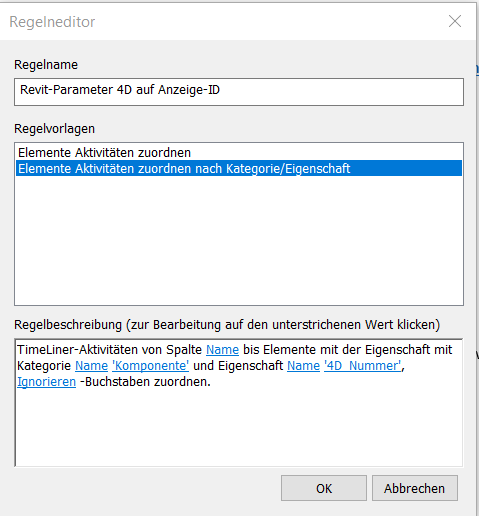

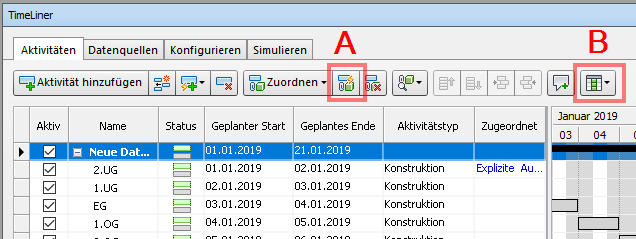

A. Automatisches Mapping von Anzeige-ID und Prozessnummer -> Regel anwenden.

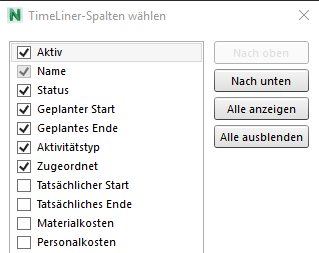

B. Spalten auswählen


  • Kontrolle, ob zu jedem Prozess eine Auswahl zugeordnet ist


Simulieren und exportieren

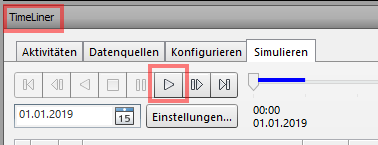

  • Testen, ob die Simulation korrekt ist.


Animation (Optional)


  • Animator öffnen
  • Jeden zu simulierenden Prozess anlegen

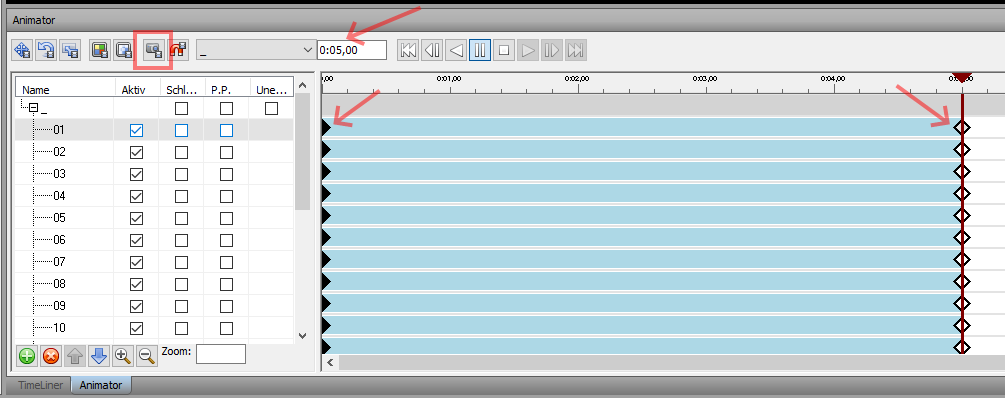

  • Bei 0:00 und 0:05,00 jeweils ein Schlüsselbild erstellen. Es erscheint dann jeweils am Anfang und am Ende eine Raute.

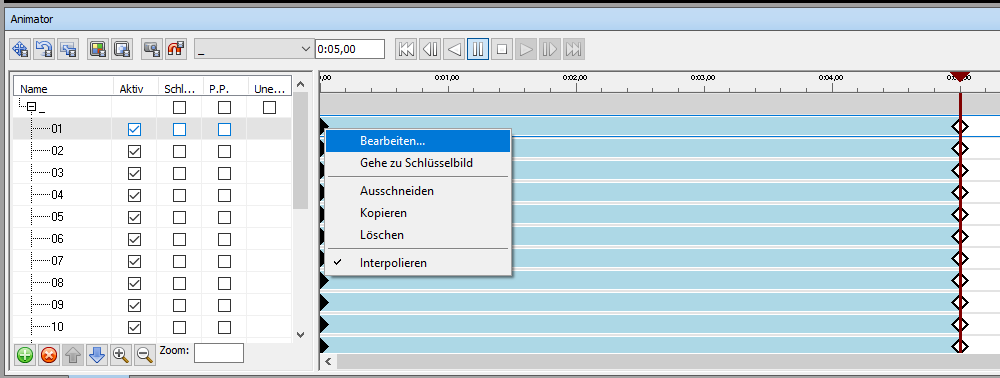

  • Auf die jeweiligen Start-Schlüsselbilder klicken und dann auf Bearbeiten.

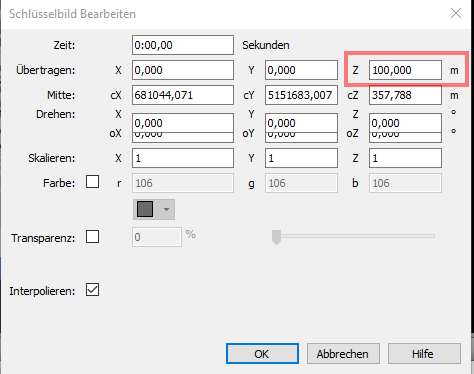

  • Position Z auf 100,000 m ändern
