Das Abgasrohr ist ein Sondertyp von Luftkanal (rund oder rechteckig), welches die Verbrennungsgase eines Aggregates aus der Technikzentrale entsorgt, um den einwandfreien Betrieb zu gewährleisten. Viele Hinweise beziehen sich daher auf den Artikel Luftkanal, der zur ergänzenden Lektüre empfohlen wird.
Keine Darstellung in dieser Leistungsphase
Darstellung
In dieser Phase ist die Darstellung von abgasführenden Kanälen gleich wie beim
Luftkanal
Merkmale
Folgende Merkmale müssen in dieser Phase definiert sein:
- Geometrie (Zweistrichdarstellung nach Querschnitt)
Beschriftung
In dieser Phase wird das Bauteil in der Planansichten nicht beschriftet werden.
Anleitung
Folgende Familien als Lüftungs-Kanalserie können hierfür verwendet werden :
- Rechteckkanal
- Rundrohrkanal
- Flexibler runder Kanal

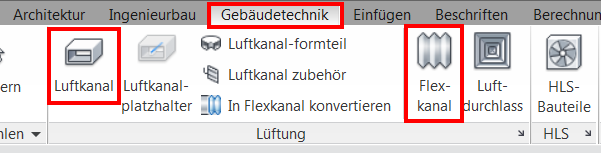

Abgasrohr auswählen: Luftkanal (Festkanal) oder Flexkanal (flexibles Rohr):

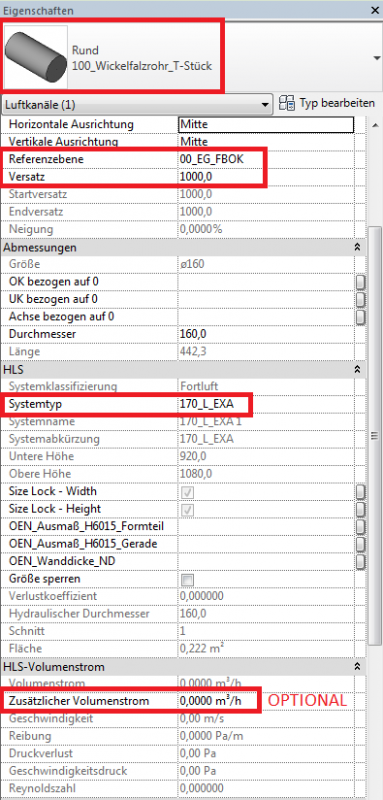

In den Eigenschaften den Kanaltyp (z.B. Rund rund_T_Stueck), Referenzebene, Versatz von Referenzebene und Systemtyp wählen.
Optional kann die Abgasmenge unter Zusätzlicher Volumenstrom eingetragen werden.
Rohrdurchmesser auswählen (kann auch in Eigenschaften gewählt werden):
Grafische Steuerung
Die Farbzuweisung der Füllfläche wird über das Material des Systemtyps gesteuert (siehe auch Luftkanal).
Darstellung

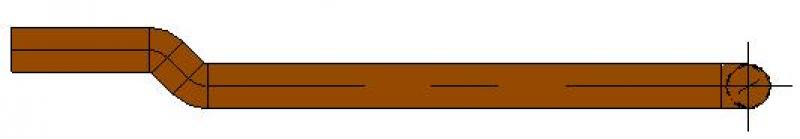

2D-Plandarstellung

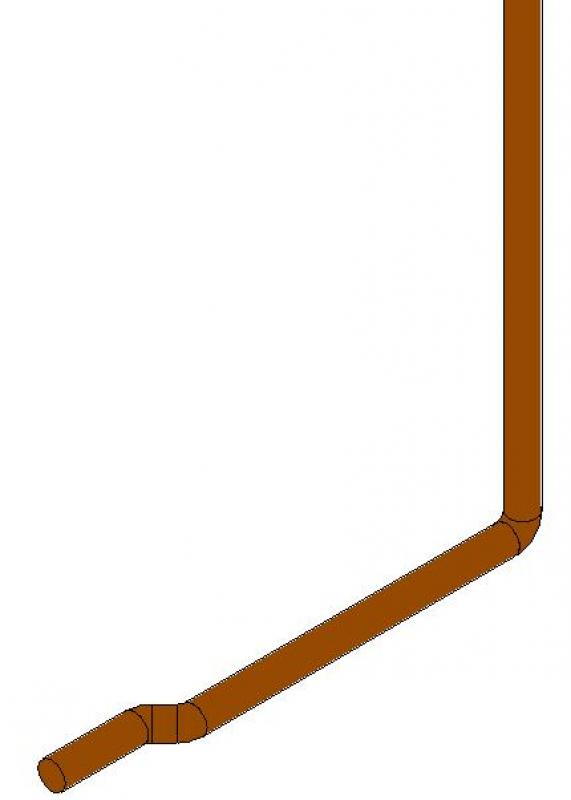

3D-Plandarstellung
Merkmale
Folgende Merkmale müssen in dieser Phase definiert sein:
- Geometrie gem. Berechnung nach technischen Vorgaben eines Gerätes
- Zuweisung der Strangbenennung
- Angabe der Luftkanal Isolierung (Brandschutzverkleidung)
Beschriftung
Anleitung
Darstellung
2D-Plandarstellung
3D-Plandarstellung
Merkmale
Folgende Merkmale müssen in dieser Phase definiert sein:
- Winkel Fertigungsformteil
- Material
Beschriftung
Abgasstrecken sind anhand vorgegebener Abgasmengen und Installationshöhen im Grundriss zu beschriften bzw. anzugeben. Angaben zur Beschriftung finden Sie hier: Beschriftung Luftkanal in der Planungsphase Ausführung
Anleitung
In dieser Phase ist Anleitung Luftkanal Ausführung zu folgen
