Komponente ist eine allgemeiner Begriff, der für sämtliche elektronische Einbauteile benutzt wird, welche nicht in den Gewerken Elektrische Ausstattung, Kabeltrassen (Kabeltassen), Leerrohre und Beleuchtung enthalten sind.
In dieser Projektphase werden keine Komponenten erstellt.
In dieser Projektphase werden keine Komponenten erstellt.
Aufbauend auf das Planungskonzept der Vorplanung wird die Planung detailliert weitergeführt. Dabei werden alle in der Objektplanung integrierten Fachplanungen mit fachspezifischen Anforderungen berücksichtigt.
Komponente ist in Revit ein Überbegriff und schließt folgende Kategorien ein:
Darstellung
Die Darstellungen der einzelnen Komponenten variiert je nach Kategorie.
Farbzuweisung
Den Komponenten werden folgende Farben zugewiesen:
Kategorie: Farbe:
- Elektrische Ausstattung: Farbzuweisung siehe Verteiler
- Elektroinstallation: ROT
- Kommunikation: GRÜN
- Daten: GRÜN
- Brandmelder: ROT
- Lichtschalter: TIEFROT
- Notruf: BLAU
- Sicherheit: GRÜN
- Telefon: GRÜN
- Leuchte: TIEFROT
Den Komponenten werden folgende Farben zugewiesen:
Kategorie: Farbe:
- Elektrische Ausstattung: Farbzuweisung siehe Verteiler
- Elektroinstallation: ROT
- Kommunikation: GRÜN
- Daten: GRÜN
- Brandmelder: BLAU
- Lichtschalter: TIEFROT
- Notruf: GRÜN
- Sicherheit: GRÜN
- Telefon: GRÜN
- Leuchte: TIEFROT
Merkmale
- Annähernd lagerichtige Eintragungen der Betriebsmittel durch Symbole
- Eintragung der Verteilersysteme
- Angaben zu den Verteilerversorgungsbereichen
- Angaben zu den Grenzen und Brandabschnitten
- Angaben zu den Raumwidmungen und besonderen Umgebungsbedingungen
- Vordimensionierung von Durchbrüchen
Beschriftung
In dieser Phase ist keine Beschriftung notwendig, die Legende ist hier vollkommen ausreichend.
Anleitung

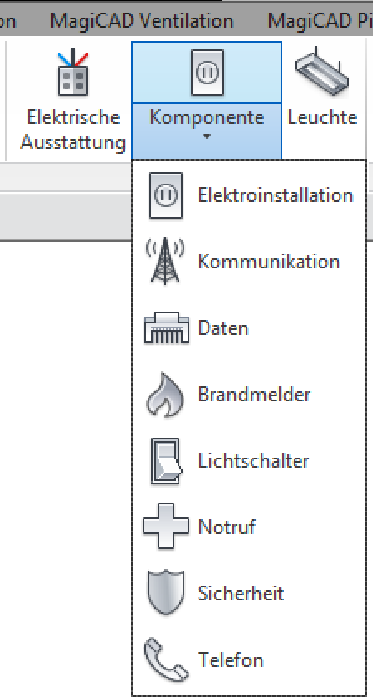

Die einzelen Komponenten-Familien sind im Reiter Gebäudetechnik in der Gruppe Elektro, in der Auswahl Komponente zu finden. Folgenden Familienkategorien sind vorhanden:
Die Platzierung der Komponenten erfolgt auf einer Fläche oder Arbeitsebene:

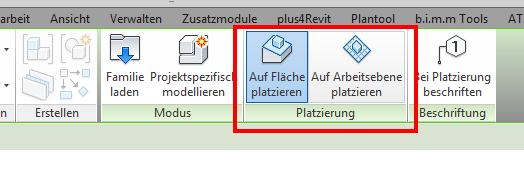

Wählt man im Reiter Gebäudetechnik > Komponente die gewünschte Komponente, gibt es die Möglichkeit ein Bauteil zu wählen, mit dem dieses Objekt verbunden wird:
- Auf einer Fläche platzieren, d.h. die Komponente wird auf einer Fläche eines Bauteils platziert (flächenbasiert).
- Auf einer Arbeitsebene platzieren, d.h. die Komponente wird auf eine Arbeitsebene im Projekt platziert ( arbeitsebenenbasiert )
Je nach Platzierung bewegt sich die Familie mit ihrem zugehörigen Basisbauteil. Dies ist vor allem bei einer Abänderung der Architektur recht nützlich. Der Vorteil ist, dass bei einer Änderung in der Architektur die Bauteile dementsprechend mit verschoben werden. Der Nachteil dieses Verfahrens ist jedoch, sollte die Ebene oder das Bauteil gelöscht werden verschwindet die platzierte Familie ebenfalls.
Grafische Steuerung
Die Komponenten in der Elektrotechnik unterliegen der Steuerung des Detailierungsgrades.

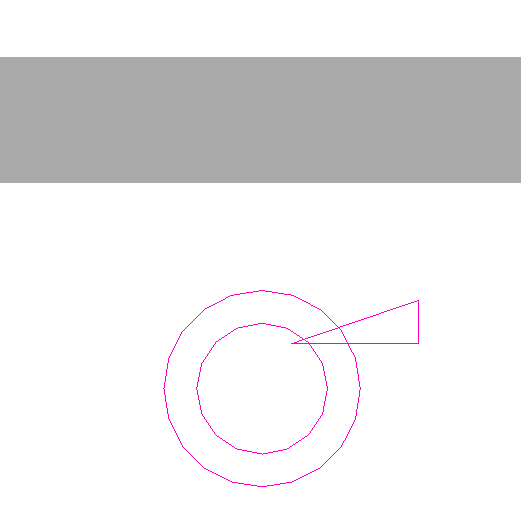

Grob:
Bei diesem Detaillierungsgrad wird das Normsymbol dargestellt.
Mittel:
Bei diesem Detaillierungsgrad wird das Normsymbol und die 3D-Komponente dargestellt.
Fein:
Bei diesem Deteillierungsgrad wird nur die 3D-Komponente dargestellt.
Die Bewilligungs- bzw. Einreichplanung wird als Folge der Entwurfsplanung (System- und Integrationsplanung) mit einer zugehörigen Anlagenbeschreibung, jeweils nach Erfordernis der zu genehmigenden Anlagenteile, für die Einreichung bei den zuständigen Behörden erstellt.
In diese Phase wird nur die Sicherheitsbeleuchtung im Gebäude erstellt.
Es gilt außerdem, weitere Angaben zu pflegen:
- lagerichtige Eintragung der Betriebsmittel durch die Symbole
- Angabe zur Montagehöhe (Beschriftung für Montagehöhe)
- Zuweisung von Schaltgruppen für Beleuchtungsanlagen
- Angabe von Stromkreisen in Verteilerlisten
Merkmale
- Stromkreis
- Schaltgruppe
In dieser Leistungsphase werden die einzelnen Kategorien unterschiedlich behandelt. Weitere Informationen finden Sie in der jeweiligen Kategorie:
- Elektroinstallation
- Kommunikation
- Daten
- Brandmelder
- Lichtschalter
- Notruf
- Sicherheit
- Telefon
