IFC – Industry Foundation Classes – ist ein neutrales Dateiformat, das den Austausch von Informationen zwischen verschiedenen CAD-Lösungen und anderen Systemen im Bauwesen und Gebäudemanagement ermöglicht.
Für den Bereich des IFC-Datenaustauschs sind mehrere Basiseinstellungen in ArchiCAD zu definieren. Im Bereich der IFC-Eigenschaften betrifft dies den alphanumerischen Inhalt des 3D-Modells.
Übersicht
Die Klassifizierung der verschiedenen Bauelemente, entsprechend ihrer Entitäten, ist eine erforderliche Einordnung, um pro Art eines Bauelementes auf die zugewiesenen Eigenschaften zugreifen zu können. ArchiCAD wird mit einem voreingestellten Klassifizierungs-System geliefert, aber man kann ebenfalls landesspezifische Klassifizierungen importieren. Welches Klassifizierungs-System zu verwenden ist, sollte man zu Projektbeginn festlegen, bestenfalls im BIM-Abwicklungsplan.

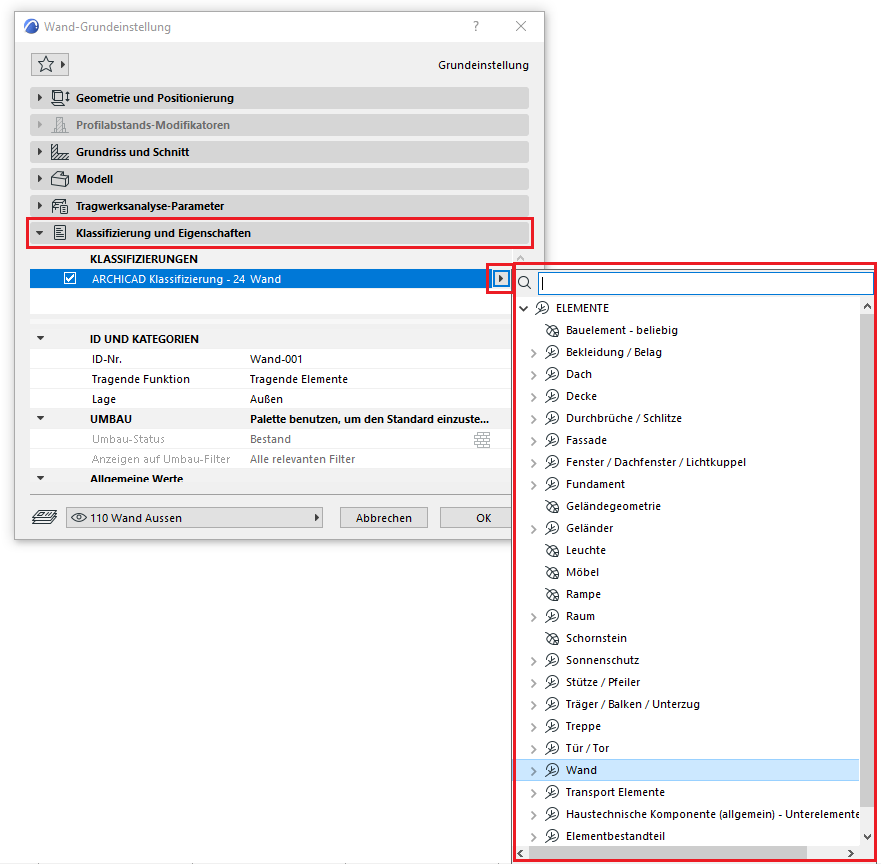

Die Klassifizierung der einzelnen Bauelemente in den Einstellungen unter ’Kategorien und Eigenschaften’ wurde in ArchiCAD 24 priorisiert. Da die gleiche Baumstruktur erreichbar ist wie im Klassifizierungs-Manager.
Hinweis: Grundsätzlich kann man zur Unterscheidung einer Klassifizierung in ArchiCAD und IFC-Viewer (Solibri, Navisworks; usw.) anführen, dass die Klassifizierung in ArchiCAD rein elementbezogen vorgenommen wird, sozusagen als Voreinstellung. Über diese Voreinstellung werden typbezogen die zur Verfügung stehenden Merkmale innerhalb von ’Kategorien und Eigenschaften’ angezeigt.
Die Klassifizierung im IFC-Viewer kann als Filter all dieser voreingestellten Merkmale betrachtet werden – hier kann beliebig geordnet und zusammengefasst werden.
Verwendung
Um zu erreichen, dass in einer IFC-Viewer korrekt geprüft werden kann, müssen die Bauelemente in ArchiCAD korrekt klassifiziert werden. Dies bedeutet nicht, dass Bauelemente immer ihrem Werkzeug entsprechend klassifiziert werden müssen.
Beispiel: Mit dem Wand-Werkzeug wird ein Geländer modelliert und anschließend als ’Geländer’ klassifiziert. Oder ein Fußbodenaufbau wird mit dem Decken-Werkzeug modelliert und anschließend als ’Belag’ klassifiziert.
Weiterführende Information zum Thema neuer Klassifizierungs-Manager in ArchiCAD finden sich im Artikel
Hinweis
Einige Einrichtungs-Elemente müssen in ArchiCAD speziell klassifiziert werden, damit diese in einem IFC-Viewer korrekt eingeordnet werden:
Damit beispielsweise Elemente als raumbildend erkannt werden, sollten:
- Vorsatzschalen oder Dämmungen nicht als „Belag“ sondern als „Wand“ klassifiziert werden.
Damit beispielsweise Elemente der korrekten Disziplin zugeordnet werden, sollten:
- WC’s, Duschen, Badewannen in ArchiCAD als ’Haustechnik-Komponente (allgemein)’ klassifiziert werden. In einem IFC-Viewer werden diese dann als ’Sanitäreinrichtung’ erkannt.
- Waschmaschinen in ArchiCAD als ’Haustechnik-Komponente (allgemein)’ klassifiziert werden. In einem IFC-Viewer werden diese dann als ’Elektrische Einrichtung’ erkannt.
- Öfen, Kochplatten, Kühlschränke und Spülen in ArchiCAD als ’Bauelement – beliebig’ klassifiziert werden. In einem IFC-Viewer werden diese dann als ’Objekte’ in den Disziplinen Elektro oder HKLSE erkannt.
Übersicht
Der Eigenschaften-Manager dient dem besseren Informationsmanagement innerhalb von ArchiCAD und in Folge per IFC-Export auch softwareübergreifend. Hier können alle nicht geometrischen (= mengen- und massebezogenen) Informationen geordnet, angelegt und gepflegt werden. So erhält man einen konsistenten und übersichtlichen Datenpool.

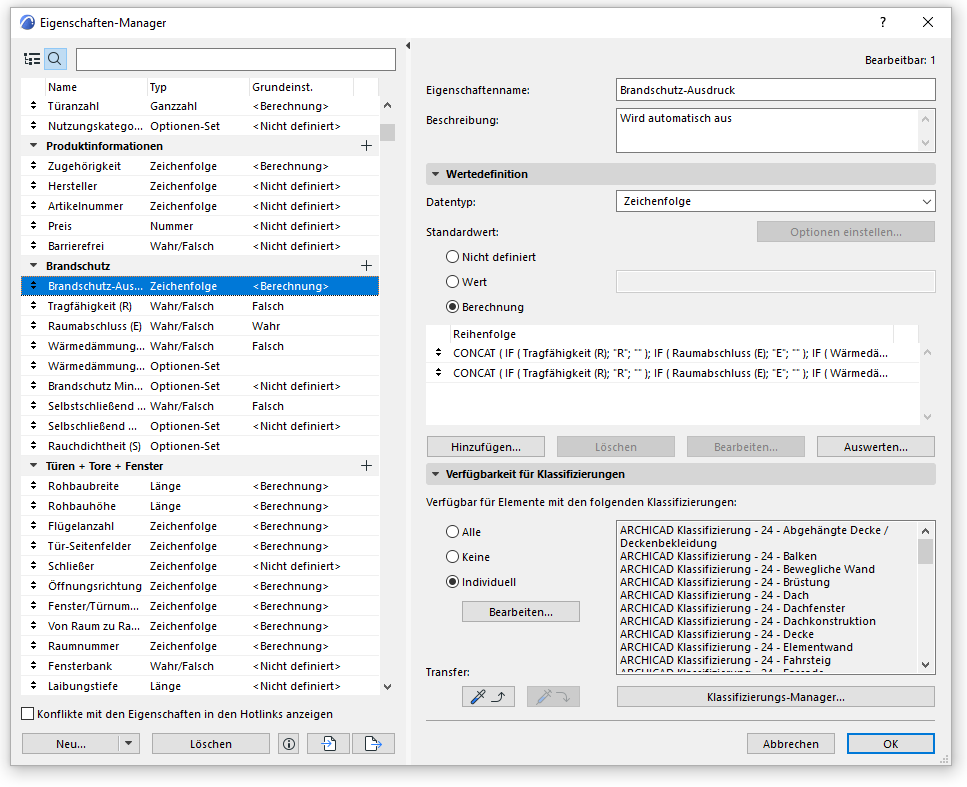

Der Eigenschaften-Manager ist unter Optionen-->Eigenschaften-Manager erreichbar. (oder im Klassifizierungs-Manager Dialogfenster, rechts, unten)
Verwendung
Der Reiter der Wertedefinition wurde überarbeitet und enthält erweiterte Datenbehandlungsmöglichkeiten.

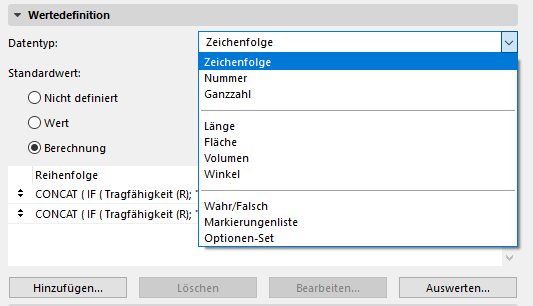

Die Grundeinstellung des Datentyps bezieht sich bereits auf den zu erzielenden Datentyp, z.B. die Auswahl für Zeichenfolge, Nummer, Ganzzahl, Länge, Fläche, Volumen, Winkel, Wahr/Falsch, Markierungenliste, Optionen-Set.

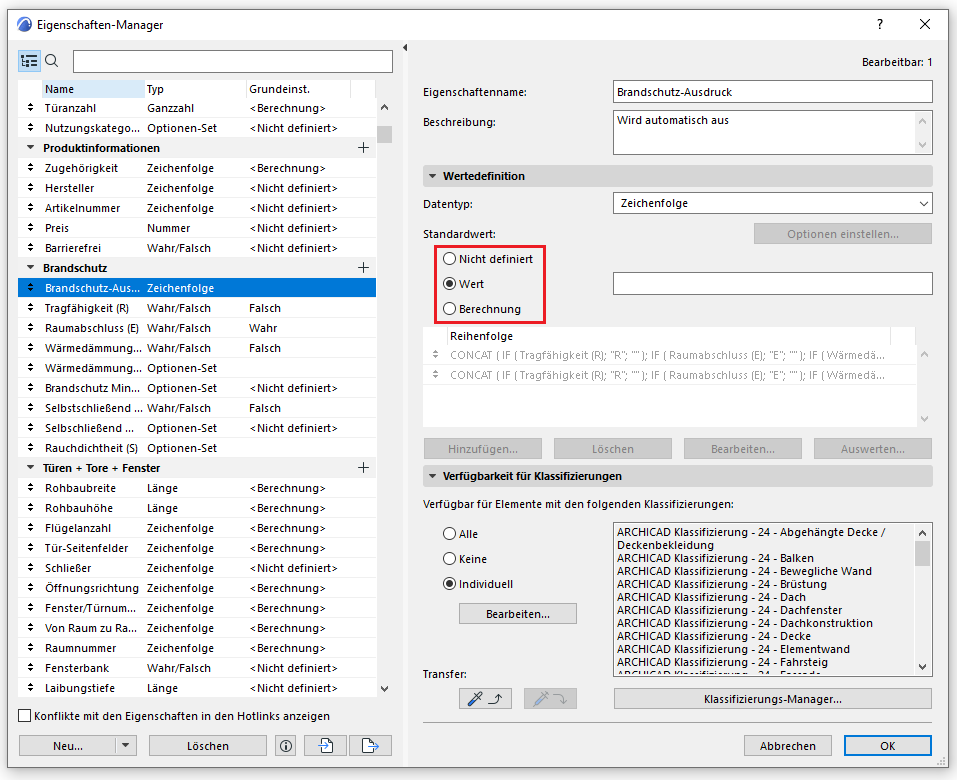

Der Standardwert kann mit drei Optionen bestimmt werden, Nicht definiert, Wert und Berechnung.
Die Eingabe der notwendigen Daten, unter Kategorien und Eigenschaften in den Werkzeug-Einstellungen, kann für jedes Bauelement einzeln erfolgen oder für mehrere Bauelemente der gleichen Art auf einmal. Ebenso können für alle wiederkehrenden Bauelemente diese Eigenschaften in den jeweiligen Favoriten mit abgespeichert werden.
Vor allem letztere Vorgehensweise ist eine sehr übersichtliche und zeitsparende Möglichkeit.
Einige Merkmale bedürfen der Angabe von Kennzahlen durch Konsulent*innen, z.B. ist der Wert AcousticRating (Schallschutzklasse) seitens Bauphysik anzugeben. Die Eingabe im jeweiligen IFC-Merkmal kann entweder durch die Architektur oder die Bauphysik erfolgen – je nach vertraglicher Vereinbarung, die wird i.d.R. im BIM Abwicklungsplan geregelt.
Hinweis: Das Löschen von Sets im Eigenschaften-Manager hat die gleiche Folge wie das Löschen von IFC-Schema-Einstellungen: Die bereits angelegten und eingegebenen Daten gehen verloren!
Weiterführende Information zum Thema "Eigenschaften-Manager" finden sich im Artikel:
Für alle Funktionalitäten des Eigenschaften-Managers verweisen wir auf die Basisdokumentation von Graphisoft im Help-Center
Übersicht
Man kann die IFC-Dateien des Modells im Dialogfenster des IFC-Übersetzers verwalten. Weiterführende Details bezüglich der Funktionalität des IFC-Übersetzers sind in folgenden Artikel beschrieben:

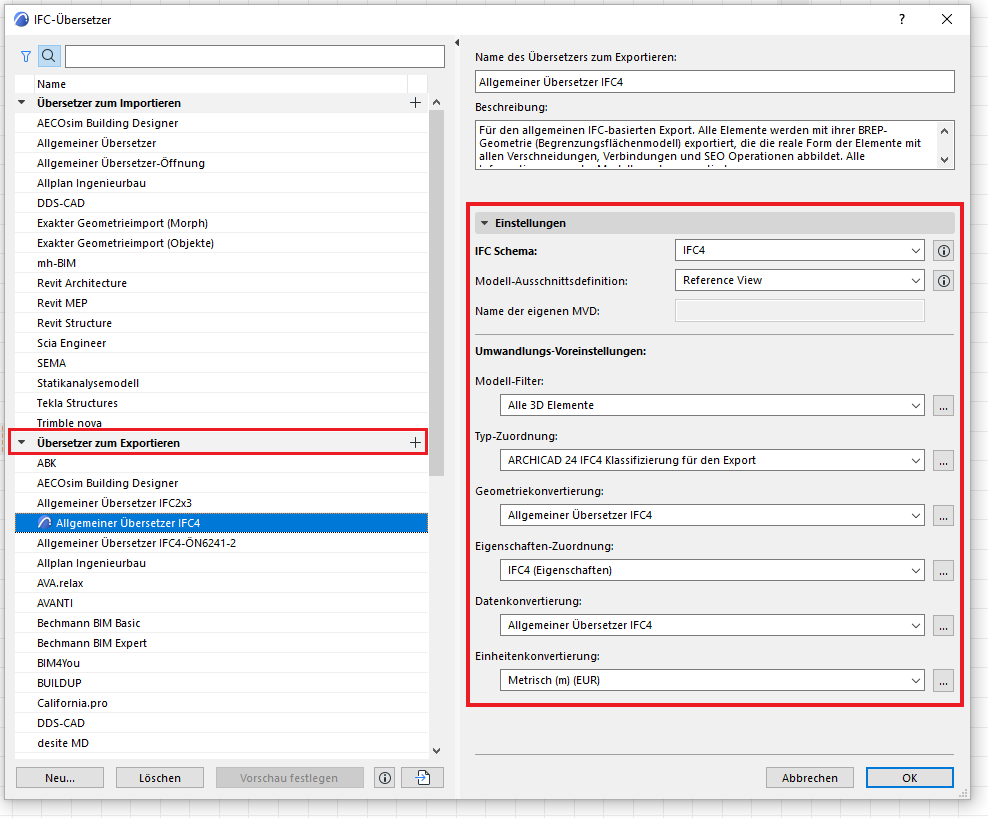

Das Dialogfenster des IFC-Übersetzers befindet sich unter Ablage-->Interoperabilität-->IFC-->IFC-Übersetzer…
Sie können hier die IFC-Übersetzer für Export und für Import gleichzeitig auswählen und falls es nötig ist, sie bearbeiten. Die Einstellungen der verschiedenen Übersetzer werden in der rechten Seite des Dialogfensters aufgelistet.
Übersicht

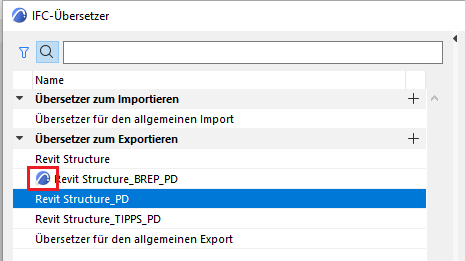

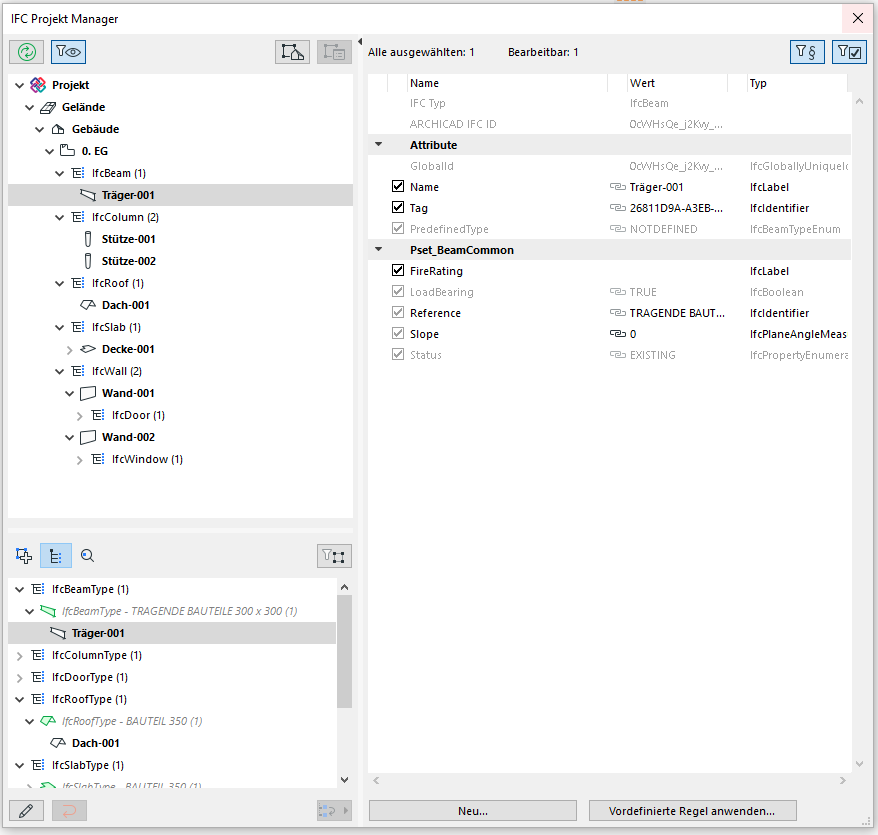

Sie können im IFC Projekt-Manager (Ablage-->Interoperabilität -->) die IFC-Modelldatenbank des aktuellen Projektes betrachten. Alle Modellelemente in ArchiCAD werden hier samt allen ihren IFC-Eigenschaften aufgelistet. Die aufgelisteten Parameter stammen vom IFC Vorschau-Übersetzer des Projektes. Das unten markierte Ikon zeigt den als Vorschau definierten IFC-Übersetzer.
Die in diesem Übersetzer festgelegten Typ-Zuordnungen und Eigenschaften-Zuordnungen regeln den Datensatz des IFC-Modells. Sie können jedoch die einzelnen Elemente im Manager mit eigenen Eigenschaften versehen, welche nicht automatisch durch die Übersetzer generiert wurden.
Weiterführende Information zum Thema IFC-Projekt Manager in ArchiCAD finden sich im Artikel:
Weiterführende Informationen zum Thema Schnittstellen für ArchiCAD befinden sich im Artikel:
