Dieser Artikel bezieht sich auf das BAU-Template der BIM Office Administration und enthält die Dokumentation für die Version BAU-Template 2020_2.
Das BAU-Template ist in Zusammenarbeit mit den BIM-Managern aller Standorte erarbeitet worden und stellt somit einen verbindlichen Standard dar. Obwohl bei der Erarbeitung sämtliche Funktionalitäten sorgfältig und in mehreren Durchgängen geprüft wurden, kann keine Gewährleistung gegeben werden, dass tatsächlich alle etwaigen Fehler beseitigt wurden.
Suchbegriffe: Template, Vorlage, BAU, BAU 2020_2, Architektur, Tragwerksplanung, Verwaltung
Die Materialkürzel-Liste wurde aktualisiert: Erweiterungen wurden hinzugefügt und aus NAT wurde NST (dies wurde auch in den AV, Filtern und Bauteilen korrigiert).
Anhand des aktuellen BAU-Templates wurde auch das Vermesser-Template aktualisiert.
Der Projektparameter Feuerwiderstandsklasse_ wurde auch auf die Dachuntersicht angewandt.
Die Parameter:
- Gebäudeschnitt
- 000_080_030_Geschoss
- Geschoss

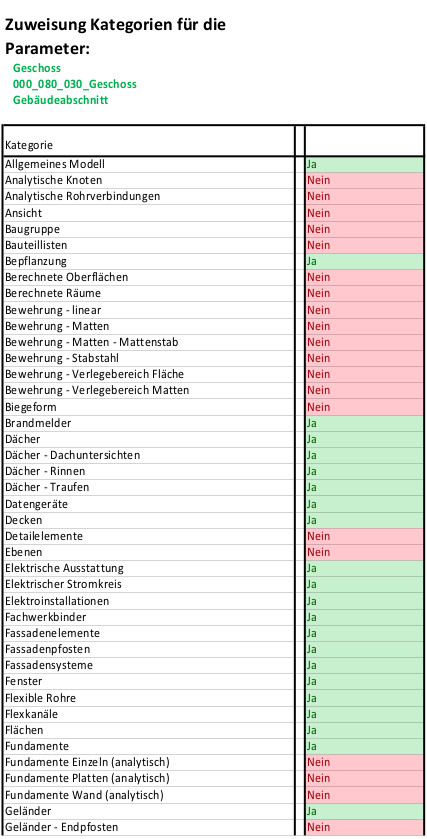

wurden auf folgende Kategorien angewandt:
Für alle Projektparameter wurde, wenn möglich, "Unterschiedliche Werte für Exemplar einer Gruppe" ausgewählt.
Die Parameter:
Oberfläche 1. Seite
Oberfläche 1. Seite
wurden analog zu dem Projekt BIM2AVARohbau auf weitere Kategorien angwandt.
Folgende Typen der Farblegenden wurden ergänzt:
- 025_Alle_Werte
- 025_Werte_nach_Ansicht
- 035_Alle_Werte
- 035_Werte_nach_Ansicht
- 050_Alle_Werte
- 050_Werte_nach_Ansicht
Es wurde festgelegt, dass für die Überschriften bei 025 und 035 jeweils die nächste Schriftgröße verwendet wird.
Ergänzungen:
- BAB 140_BRI
- BAB 150_Einrichtung
Umbenennung:
- 100_Fassade in 110_Fassade
Bei der Ansichtsvorlage "AV 177_Flächenplan" diente die Ansichtsvorlage "AV 154_Grundriss_0100" als Grundlage.
Die Unterkategorie "Bodendurchbruch Unten" wurde in allen Schnitt- und Ansichtsvorlagen ausgeschalten.
Der Filter "Tuer_Basisbauteil_Tragend_gleich_Nein" wurde zu den TWP-Ansichtsvorlagen hinzugefügt und auf sichtbar (nein) gestellt.
Die "140_Kontroll Ansichtsvorlagen" wurden überarbeitet:
1. 000_Material:
- View umbenennen: "140_Material_Typname"
- Sichtbarkeiten aller Filter ausschalten! (derzeit sind alle sichtbar gestellt)
2. BAB Rohbau/andere BAB:
Maßnahme: Zwei Filter für Wände ergänzen (so wie bereits für Geschossdecken >GeDe_Tragwerk gleich Ja).
3. BAB Rohbau/nur BAB Rohbau:
Maßnahme: Filter für Wände ergänzen (so wie bereits für Geschossdecken >GeDe_Tragwerk gleich Ja).
4. Bearbeitungsbereiche:
Maßnahme: Filter für neu erstellte Bearbeitungsbereiche wurden angelegt und zugewiesen.
5. Entwurfsobjekte:
- View umbenennen: "Entwurfsobjekte_Typname"
- Filter >Entwurfsobjekte< entfernen und neuen Negativ-Filter bauen >Alle_Typ beinhaltet nicht ENT< (Kategorien: alle die möglich sind)
6. FuBo und AgDe:
- farbige Überschreibung der Kategorie: Fussböden wie 108 (gelb) und Abgeh. Decken wir 104 (altrosa); Transparenz: 50%
7. Geschossdecken Versatz:
- View umbenannt in >Versatz Geschossdecken<
8. Raumtrennungslinien:
- Modellkategorien wurden überarbeitet
9. Versatz Wände:
- Gesperrte Ansicht und Text "ACHTUNG: Für richtige Anzeige muss das bimm-Tool (173_100_117/118_Versatz von Referenz oben/unten) ausgeführt werden!"
AV_108 Raumtrennungslinie wurde auf dicke 10 gestellt.
Die Kategorie "Bewegungsfläche" bei Möbel wurde default bei allen AV für Pläne ausgeschalten.
50_AVA_Ausbau_410_Dachuntersicht_WDVS und 50_AVA_Ausbau_Dachuntersicht_Fassade wurden hinzugefügt.
iTWO-Bauteillisten wurden gelöscht.
Bauteillisten aus dem Projekt BIM2AVA Ausbau wurden ergänzt.
Die BIM2 AVA Bauteillisten wurden unter 50_AVA einsortiert.
Die 50_AVA Rohbau-Bauteillisten wurden ersetzt. Die neuen haben eine farbige Kennzeichnung.
Die Bauteilliste Topographie wurde hinzugefügt.
Bei den Fassaden Fass_GLA_0200_PfostenRiegel und Fass_GLA_0250_PfostenRiegel wurden die Eckpfosten angepasst.
Saub_Bet_0100 hat nun die folgenden Typen:
- Saub_BET_0100_Einzel
- Saub_BET_0100_Streifen
- Saub_BET_0100_Platten
Wandfundamenttypname wurde auf FuWa_STB_1000x0300_Streifen geändert.
Dachtypname wurde auf Umlaute geändert: DACH_BET_Vari_Gefällebeton, Korrektur auch in AV und Filter falls notwendig.
Dachtypname wurde auf Umlaute geändert: Dach_WDH_Vari_Gefälledämmung, Korrektur auch in AV und Filter falls notwendig.
Schraffur
- Dreieck_mittel wurde umbenannt in Dreieck_1.0
- Dreieck_2.5 wurde angelegt
- Standard-Dreieck wurde gelöscht
- Rollierung_grob 2.50 wurde erstellt
- Schraffuren mit Maskierung wurden umbenannt z. B. WärmedämmungHart_Maskierung
Linien
Brandabschnittslinien EI30/EI90/Rauchschürze wurde auf Linienstärke 11 gesetzt.
Die Modelllinienstärke 1 wurde angepasst.
0,1300mm (1:10), 01000 (1:20/1:50/1:100/1:200/1:500)
"Dach_Typ nicht Gefällebeton" wurde hinzugefügt.
"Tuer_Basisbauteil_Tragend_gleich_Nein" wurde hinzugefügt
Tragwerkselemente

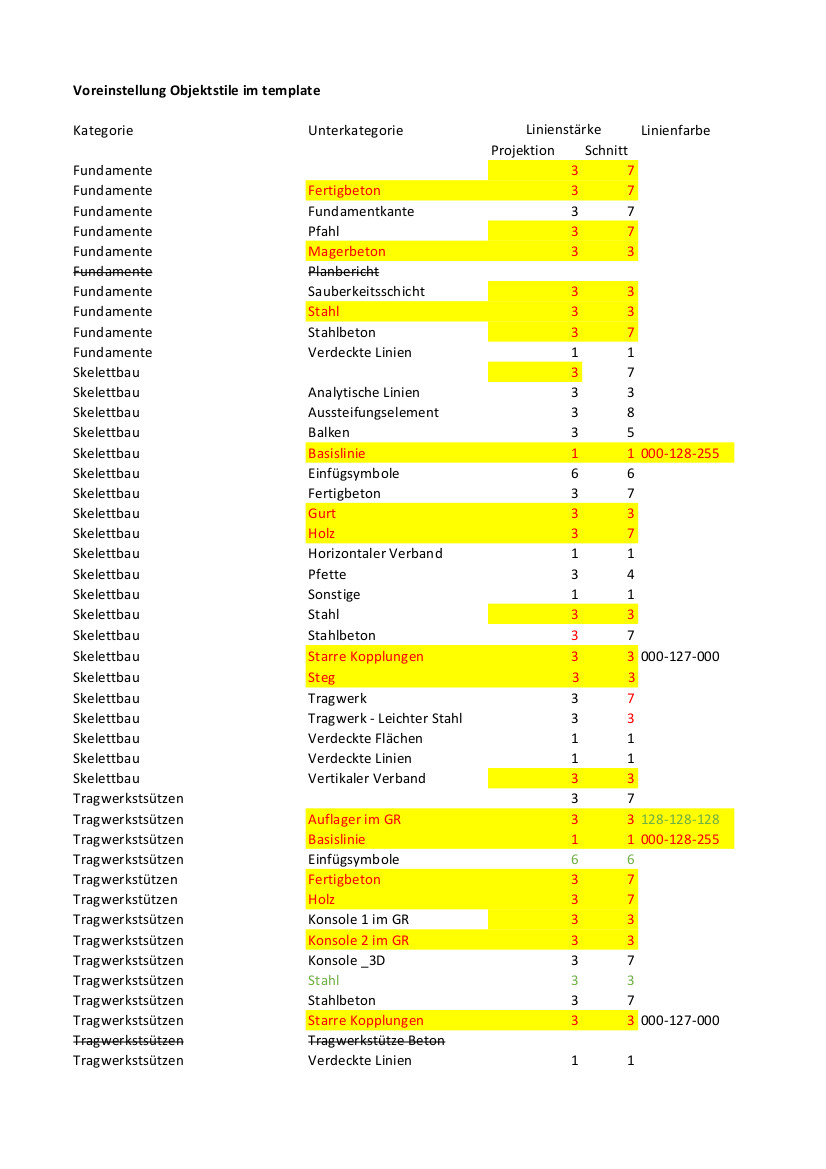

Unterkategorien wurden überschrieben:
Dies hat sich auch aktiv auf einige Familien ausgewirkt.
Die Unterkategorie „Bewegungsfläche“ wurde bei der Kategorie "Möbel" Analog zur Kategorie "Sanitär" erstellt.
