Eine Beleuchtungsberechnung dient der Projektierung von Beleuchtungsanlagen für Innenraum- und Außenbeleuchtung.
Dieser Artikel beschreibt den Prozess der Beleuchtungsberechnung mittels einer Software.
Anhand der hier angewandten Beleuchtungsberechnungs-Software DiaLux kann somit eine Beleuchtungssituation professionell geplant, berechnent und visualisiert werden.
Die Beleuchtungsberechnung erfolgt in der Planungsphase Entwurf. Die BOA verwendet für die Berechnung das Programm DiaLux, die Planung selbst erfolgt in Revit.
Zuständigkeit und Verantwortlichkeit
Bevor mit den Berechnungen begonnen wird, sind die Rahmenbedingungen mit
- Auftraggeber / Bauherren
- Architektur
- Gesamtprojektleitung
zu klären. Es sind zum Beispiel die Leuchtentypen und die Beleuchtungsstärken zu definieren. Die Verantwortlichkeit liegt bei der Projektleitung des Fachbereichs Elektro.
1. Nach erfolgter Abstimmung mit der Projektleitung der Architektur sind die entsprechenden Leuchten zu positionieren.

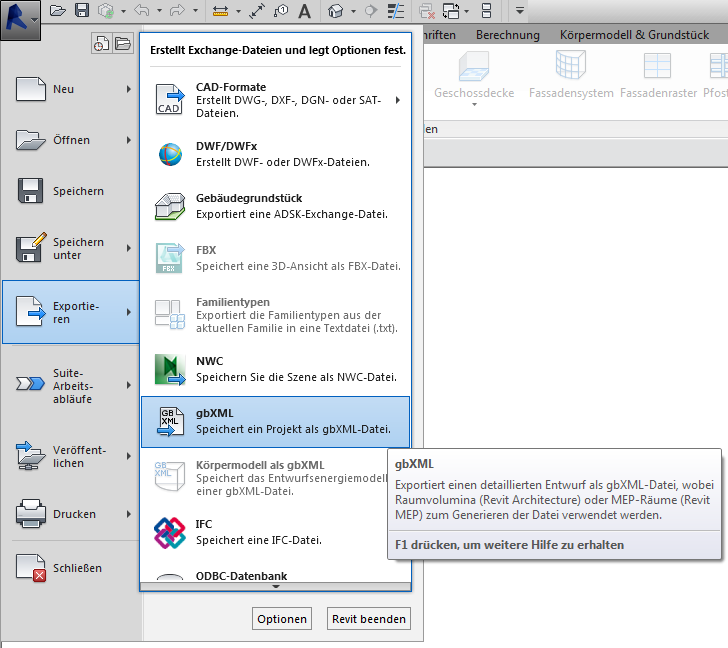

2. Danach erfolgt der Datenexport der Raumgeometrie aus Revit über gbXML.
Die Datei wird in folgendem Ordner abgelegt: …\\00_REVIT\\06_Auswertungen\\06_ELEKTRO
3. Anschließend findet der Datenimport in DiaLux und die Berechnung statt.
4. Berechnungsergebnis:
a) Zeigen die Berechnungsergebnisse, dass die geforderten Beleuchtungsstärken eingehalten werden, können Anzahl und Position der Leuchten des Revitmodells bestätigt werden.
b) Werden die geforderten Beleuchtungsstärken nicht eingehalten, können die Berechnungsergebnisse verbessert werden durch:
- Korrektur der Leuchtenanzahl
- Veränderung des Leuchtentyps
- Veränderung der Position
- Alternativen, in Zusammenarbeit mit Architektur
Abschließend erneute berechnen.
