Diese Werkzeuge erlauben vereinfachtes Beschriften und Bemaßen von TGA-Elementen in Projekten.
Es ist zu beachten, dass in Projekten ausschließlich in Planbereichen beschriftet wird, nicht in Modellierbereichen.
Alle beschriften
Mit diesem Befehl ist es möglich, alle Elemente der TGA-Planung in den gewünschten Kategorien in der aktuellen Ansicht zu beschriften, wenn zuvor alle benötigten Beschriftungsfamilien in das Projekt geladen wurden.
Dieses Werkzeug befindet sich im Reiter Beschriften unter der Gruppe Beschriftung.

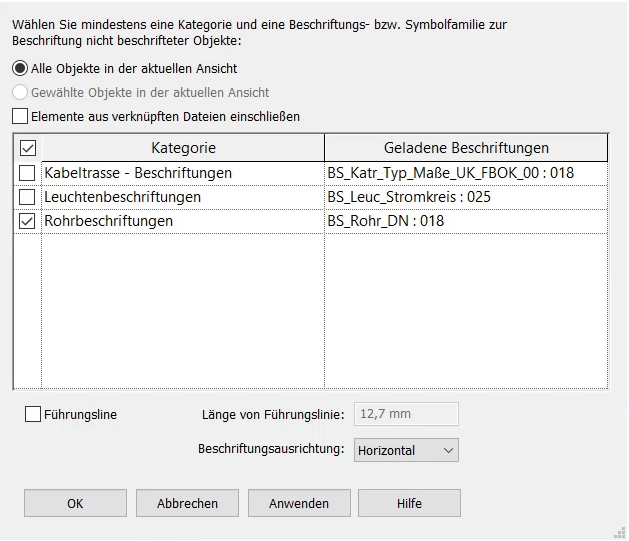

Wenn der Befehl ausgewählt wird, öffnet sich ein Pop-up-Fenster.
Hier werden gewünschten Kategorien ausgewählt, welche beschriftet werden sollen. Drunter kann die Führungslinie nach Bedarf angepasst werden.
Wenn ein Element platziert wird, scheinen automatisch blaue Bemaßungen auf, welche den Abstand zu benachbarten Elementen anzeigen. Mit einem Klick auf die Zahl ist es möglich, den Abstand abzuändern.
Durch Ziehen der kleinen blauen Punkte kann der Anfangspunkt der Bemaßung nach Bedarf verschoben werden.
Wird der kleine Bemaßungspfeil in der Mitte der temporären Bemaßung angeklickt, wird diese Bemaßung zu einer permanenten Bemaßung.
Für das manuelle Erstellen von Bemaßungen finden sich im Reiter „Beschriften“ in der Gruppe „Bemaßen“ eine umfangreiche Auswahl verschiedener Bemaßungen.
