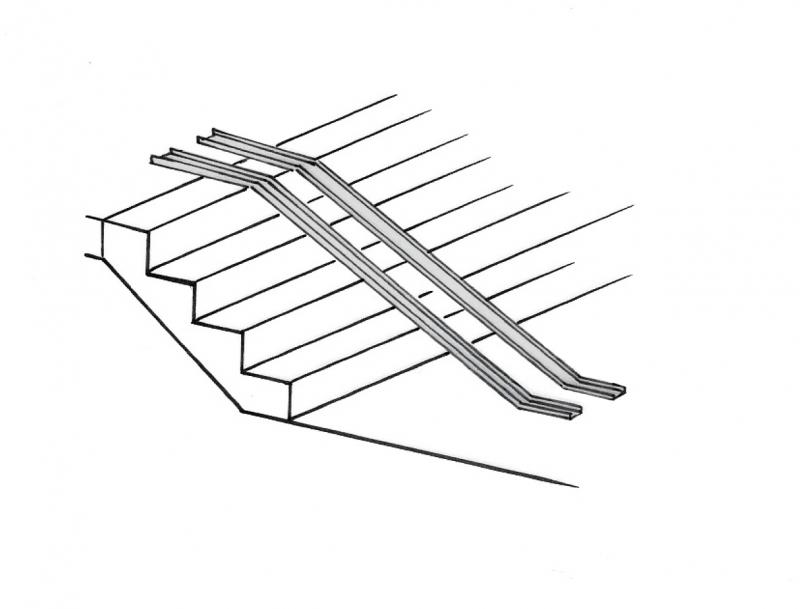

Blechrampen oder -Schienen sind nichtmassive Rampen, die aus Gründen der Barrierefreiheit z.B. auf Außentreppen angebracht werden.
Eine Erstellung ist in dieser Phase noch nicht erforderlich.
Eine Erstellung ist in dieser Phase noch nicht erforderlich.
In dieser Phasewird das Bauteil modelliert.
Darstellung
Grundriss
Schnitt
30.3.2017
Merkmale
Merkmal
- Status
- barrierefrei
- Feuerwiderstandsklasse
- Fluchtweg
- Belag
- benutzerdefinierter Rampenlauf
- gerader Rampenlauf
- spiralenförmiger Rampenlauf
- undefinierter Rampenlauf
- Lauflinie
Parameter
- Laufhöhe
- Lichte Breite
- Neigung
Gliederungs-Informationen
- Außen gelegenes Element
- Raumabschließendes Element
Beschriftung
In dieser Phase ist eine Beschriftung noch nicht erforderlich.
Anleitung
Erstellen:
Ausbau-Rampen werden mit einer externen Sonderausstattungsfamilie erstellt, die aus einem Sweep mittels Pfad und Profil-Familie aufgebaut ist. Grundvoraussetzungen für den Familienbau werden hier beschrieben.

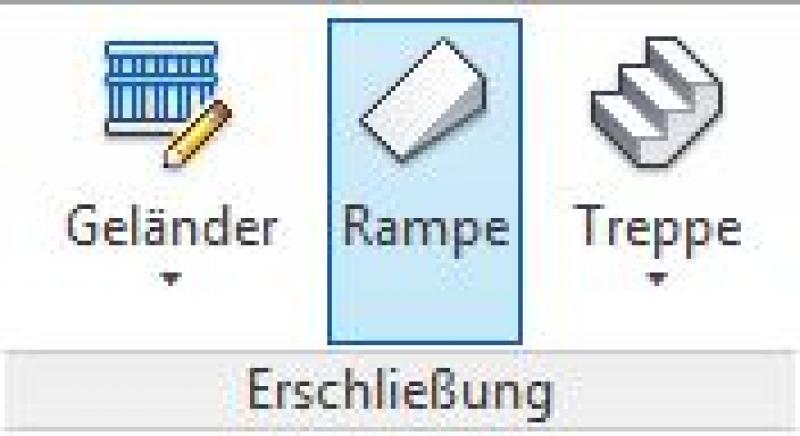

Eine Rampe wird über den Reiter Architektur unter Erschließung -> Rampe im Modell platziert.

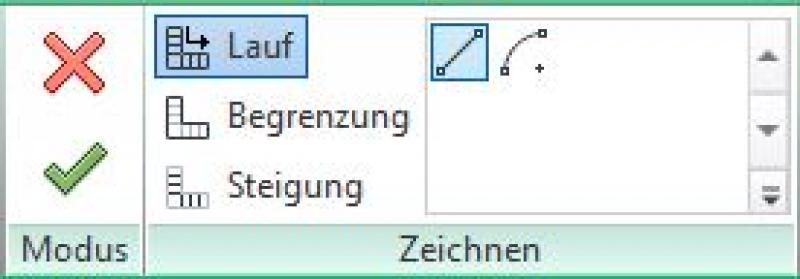

Mit den üblichen Zeichenwerkzeugen wird entweder der Lauf, die Begrenzung oder die Steigung skizziert.
Sofern dies geschehen ist, den Skizzenmodus mit Klick auf den grünen Pfeil beenden und das Objekt der richtigen Bezugsebene zuweisen.
Modellierung von Ausbaurampen: Erstellen einer Rampe
Sollte eine neue Rampe benötigt werden, ist wie folgt vorzugehen:

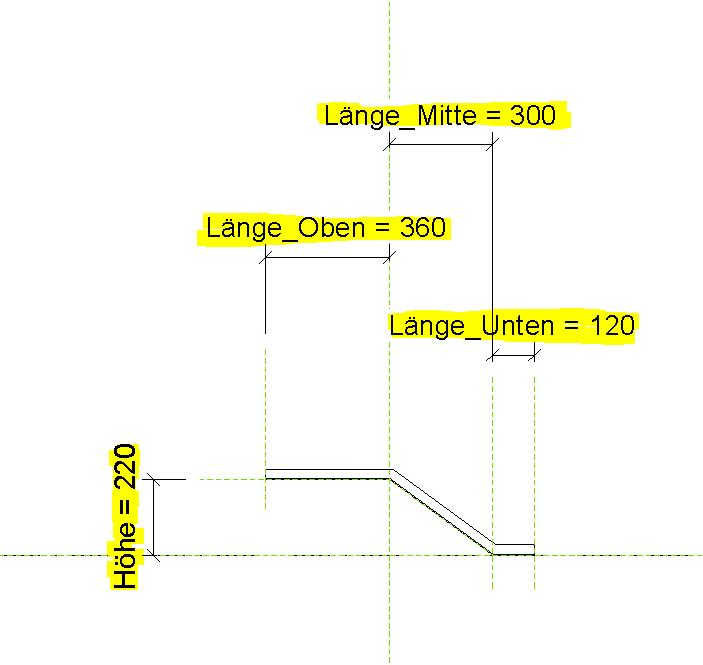

Referenzebenen mit benötigten Parametern erstellen.

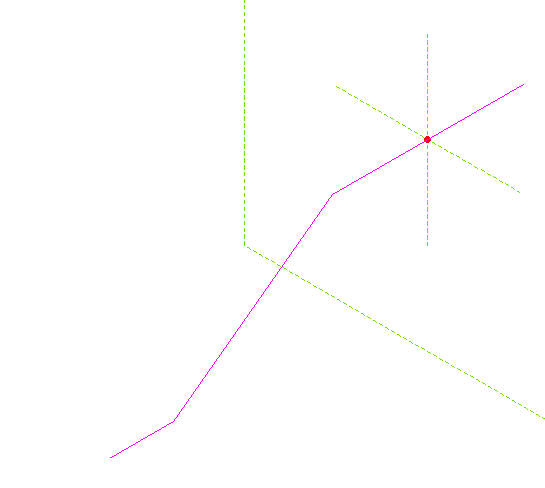

Den Rampenverlauf mittels Sweep-Pfad definieren.
Profil mit dem Rampenquerschnitt als externe Familie erstellen.
Weitere Informationen zur Erstellung einer neuen Familie sind im Artikel Familienbau beschrieben.
Darstellung
Grundriss
Schnitt
30.3.2017
Merkmale
Beschriftung

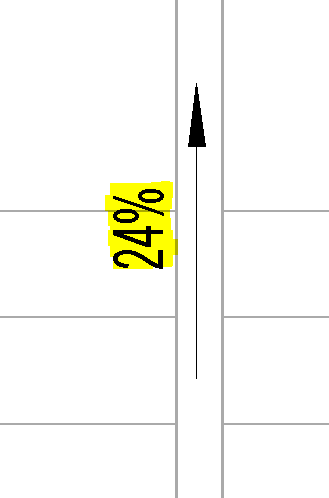

In dieser Phase wird das Gefälle der Rampe beschriftet.
Anleitung
s. Entwurf
In dieser Phase wird das Bauteil um alle Informationen in Bezug auf die Ausführung ergänzt.
Darstellung
Grundriss
Schnitt
30.3.2017
Merkmale
Merkmal
Referenz
Parameter
- Bruttofläche Rampenlauf
- Bruttovolumen Rampenlauf
- Dicke Rampenplatte
- Gegenneigung
- Länge
- Nettofläche Rampenlauf
- Nettovolumen Rampenlauf
Gliederungs-Informationen
Beschriftung
Anleitung
Architektur und AVA sind für das zur Verfügung stellen dieser Daten und deren Einarbeitung verantwortlich.
