Brandmeldeanlagen sind eine Sonderform der Komponenten, es gelten die allgemeinen Leitlinien zur Modellierung von Komponenten.
Brandmeldeanlagen sind für die Detektion von Rauch bzw. Feuer in einem Gebäude installiert, um Personen vor einem Brand zu schützen. Die Brandmeldeanlage wird je nach Gebäudeart und behördlichen Vorgaben laut der TRVB S 123, DIN 14675, VDE 0833-1/-2 erstellt.
Unter die Familie-Kategorie "Brandmelder" fallen z.B. folgenden Bauteile:
- Druckknopfmelder
- Rauchmelder
- Blitzleuchte
- Haltemagnet
- Sirene
- Auslösetaster
- Feuerwehrbedienfeld
- Feuerwehrschlüsseltresor
- RAS-Station
- RWA-Antriebe
In dieser Projektphase werden keine Brandmelder erstellt.
In dieser Projektphase werden keine Grundrisspläne erstellt, jedoch wird ein konzeptionelles Schema des Brandmeldesystems ausgearbeitet. Für weitere allgemeine Informationen zum Brandschutz siehe Artikel Brand- / Rauchabschnittsgrenzen .
In dieser Phase werden die genauen Positionen aller Elemente des Brandmeldesystems in den Grundrissplänen definiert. Die Brandmelder werden dreidimensional auf ihrer genauen Positionen erstellt.
Darstellung

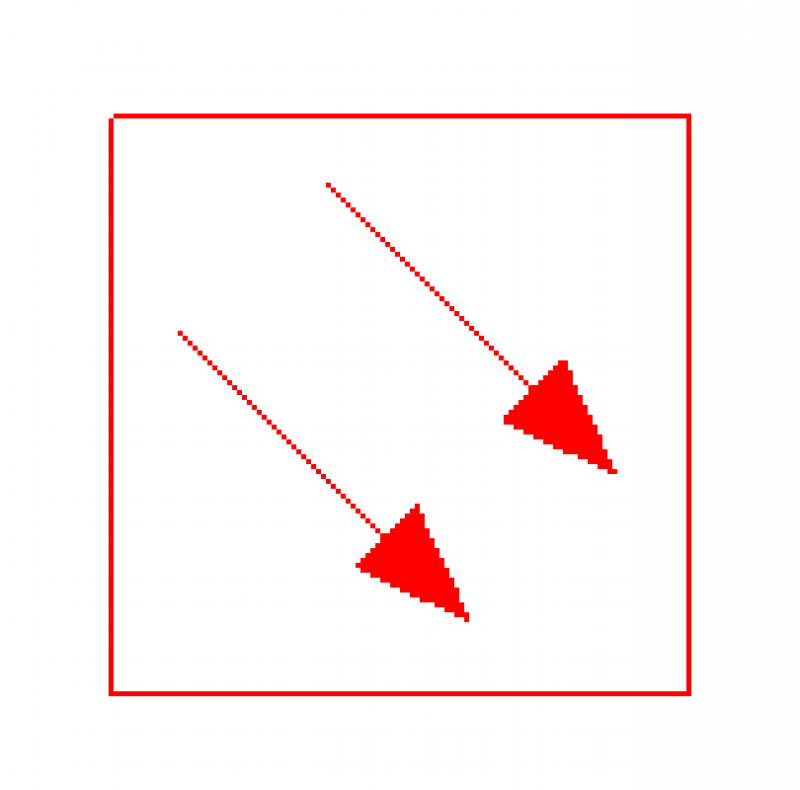

Plandarstellung

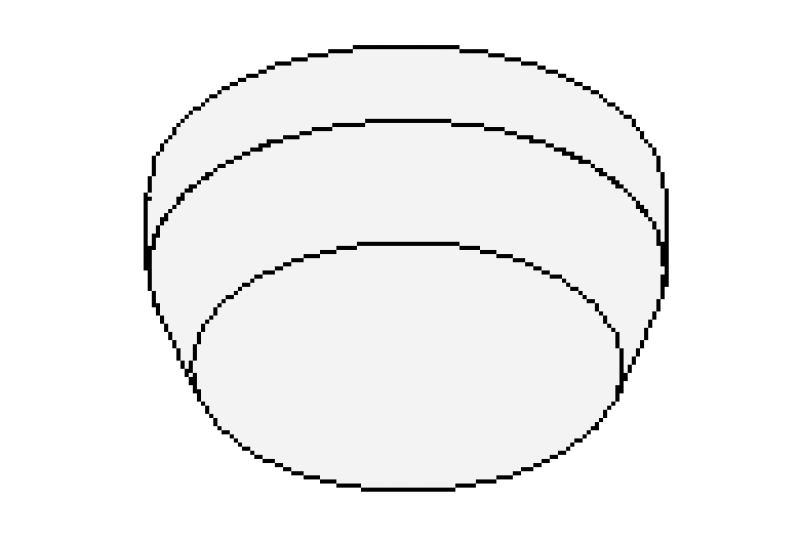

Modelldarstellung

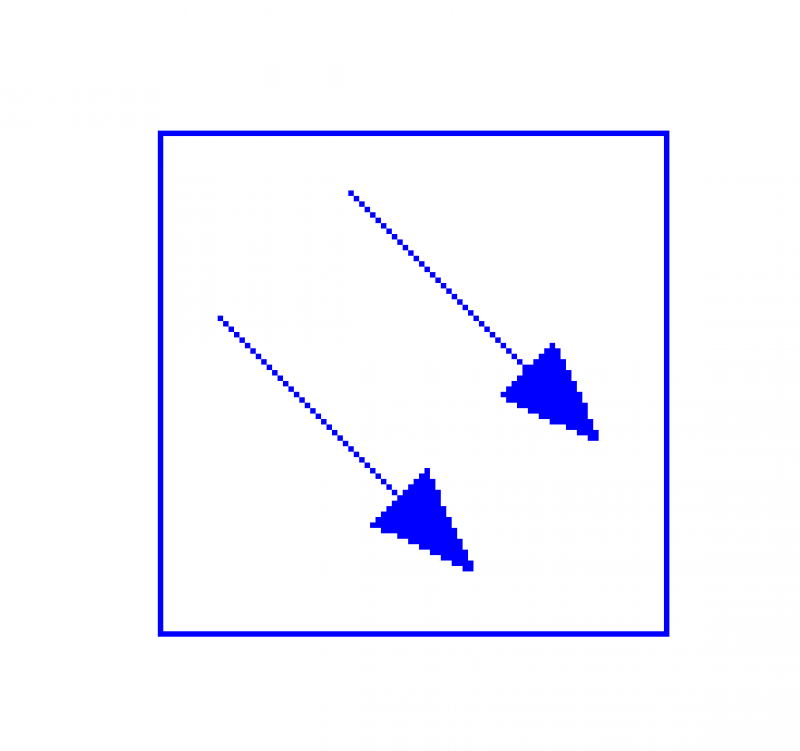

Plandarstellung
Modelldarstellung
Merkmale
Beschriftung
In dieser Phase ist keine Beschriftung notwendig, die Legende ist hier vollkommen ausreichend.
Anleitung
Die Erstellung der Daten erfolgt analog der Erstellung von Komponenten.
In dieser Phase werden die Brandmeldeanlagen nicht dargestellt, allerdings im technischen Bericht beschrieben.
In dieser Phase werden die genauen Positionen aller Elemente der Brandmeldeanlage im Grundrissplan definiert.
Die Brandmelder werden dreidimensional auf ihrer genauen Positionen erstellt.
Bei Brandmeldern in Zwischendecken ist es notwendig, Revisionsöffnungen vorzusehen.
Darstellung
Merkmal
Folgende Merkmale werden in dieser Phase definiert:
- Adresse
- Loop
- Bediengruppe
Beschriftung
In dieser Phase sind folgende Informationen in der Beschriftung zu ergänzen:
- Adresse
- Bediengruppe
