Es gibt die Möglichkeit bei DBD BIM Mustervorlagen für Bauteile anzuwenden. Es wird zwischen drei verschiedenen Vorlagen unterschieden. Achtung als Information vorab: Ausgewählte Vorlagen können nachträglich für das Bauprojekt modifiziert werden, ohne dass sich die Mustervorlage ändert.
Diese werden von DBD-BIM redaktionell erstellt und betreut. Damit haben Sie einen idealen Einstieg in die Bauteilkonfiguration und können mit den Möglichkeiten des Änderns und des Hinzufügens von Komponenten die Musterkonfiguration individuell anpassen.“ [Quelle: Handbuch zur Version 4.3; Dr. Schiller & Partner GmbH, pdf S. 19]
„Hier haben Hersteller die Möglichkeit Ihre Produkte in einer STLB-Bau kompatiblen Bauteilkonfiguration darzustellen.“ [Quelle: Handbuch zur Version 4.3; Dr. Schiller & Partner GmbH, pdf S. 20]
„In diesem Bereich finden Sie Ihre persönlichen Mustervorlagen. Des Weiteren werden hier die innerhalb Ihrer Firmenlizenz zur Verfügung gestellten Mustervorlagen angezeigt. Wie diese erstellt werden und worauf hier zu achten ist, wird in den nachfolgenden Kapiteln erläutert.“ [Quelle: Handbuch zur Version 4.3; Dr. Schiller & Partner GmbH, pdf S. 20]

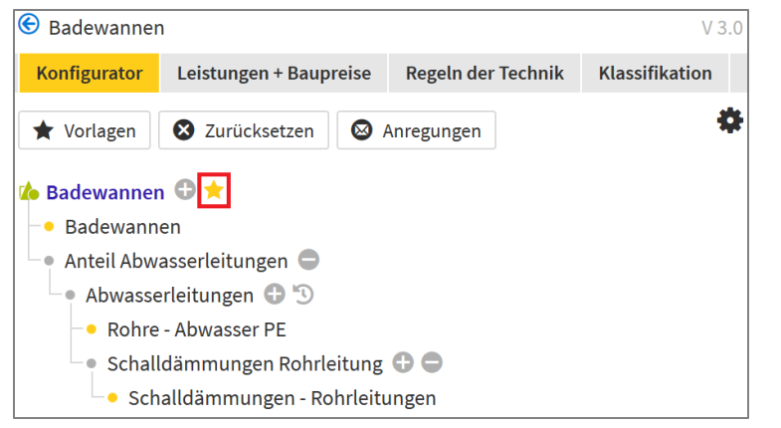

Nach einer erfolgreichen Erstellung einer Bauteilkonfiguration in DBD-BIM, gibt es die Möglichkeit diese mit dem „Stern-Symbol“ für eine erneute Verwendung in differenzierten Projekten zu speichern.
Es öffnet sich ein Fenster, in dem die Bezeichnung festgelegt und Stichworte vergeben werden können.
Bennenungssystematik
Beispiel Fachbereich BAU
"Kostengruppe"_"MATERIALKÜRZL"_"MATERIALDICKE_STANDORT"
z.B.: "343_Innenstützenkonstruktion_STB_0300x0300_HAM"
Stichwort: Familienname "TrSt_STB_rechteckig_0300x0300
Beispiel Fachbereich TGA
"Kostengruppe"_"Werkstoff Rohrleitung"_“Rohrverbindung“_STANDORT
z.B.: "475_Stahlrohr-nahtlos_genutet_MUC"
Bei dem Update von Mustervorlagen werden diese nicht automatisch auf allen betroffenen Bauelementen aktualisiert. Hierfür ist es notwendig, die Mustervorlage erneut abzuspeichern und die Bauelemente erneut nach der neuen Mustervorlage zu bemustern.
Mustervorlagen löschen/bearbeiten

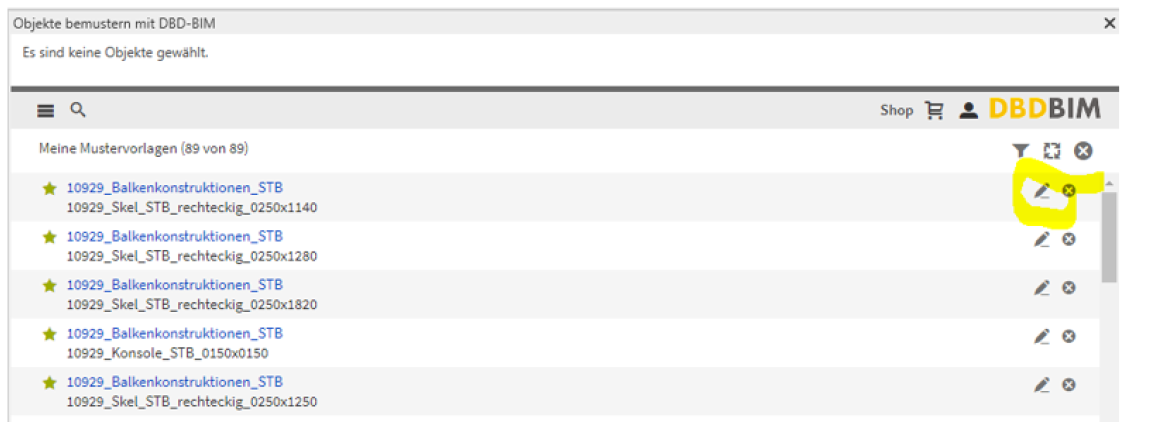

Um die Mustervorlagen bearbeiten bzw. löschen zu können, darf kein Bauteil markiert oder ausgewählt sein. Unter „Meine Mustervorlagen“ werden nun alle „eigenen“ und „standortübergreifenden“ Mustervorlagen angezeigt.
ACHTUNG, NUR eigene Mustervorlagen löschen und bearbeiten!
Mit dem „Stift-Symbol“ kann die entsprechende Mustervorlage angepasst und bearbeitet werden. Gelöscht wird die Mustervorlage durch das Anklicken des „X“-Symbols. „Mit dem „Aktualisierungs-Symbol“ werden Ihre Mustervorlagen auf Aktualität geprüft und bei etwaiger Anpassung der DBD-BIM Bauteile notwendige Maßnahmen angezeigt.“ [Quelle: Handbuch zur Version 4.3; Dr. Schiller & Partner GmbH, pdf S. 23]
"Menschen schwarz und Stern" - von anderem Mitglied der Firmenlizenz freigegeben
"Menschen gelb und Stern" - von Ihnen erstellt und in der Firmenlizenz freigeben
"Stern" - von Ihnen erstellt und nicht freigegeben
