Generell gibt es verschiedene Möglichkeiten, die Informationen zu exportieren. Vor der Erstellung des ersten LVs muss definiert werden, wie der Export zu erfolgen hat. Wichtig ist, dass vor dem Export-Vorgang eine Sicherungsdatei erstellt wird, die den exportierten bzw. ausgeschriebenen Stand widerspiegelt und die Funktion Daten aktualisieren aus Kapitel 9 sowie die Prüffunktionen angewendet wird.
Plug-In DBD BIM:
Plug-In RIB iTWO:
CPI-Export
„Für den IFC-Export wird der Standartexport von Autodesk Revit mit weiteren Informationen, wie den DBD-BIM Keys und DIN SPEC 91400 Eigenschaften erweitert. Sie finden in den DBD-BIM Eigenschaften einen extra Reiter „IFC-Export“, in dem Sie einige weitere Optionen für den IFC-Export zur Verfügung haben …“ [Quelle: Handbuch zur Version 4.3; Dr. Schiller & Partner GmbH, pdf S. 34].
Vor allem bei dem IFC-Export müssen die Einstellungen richtig gesetzt werden!

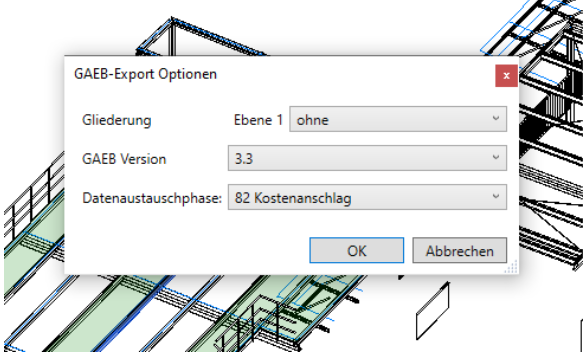

„Beim Export einer GAEB DA XML-Datei haben Sie die Wahl zwischen den Datenaustauschphasen 81 Leistungsbeschreibung und 82 Kostenanschlag …“ [Quelle: Handbuch zur Version 4.3; Dr. Schiller & Partner GmbH, pdf S. 34].
„Das DBD-BIM Plug-in für Autodesk Revit® unterstützt den verlinkten BIM-Datenaustausch von Bauwerksmodell und Leistungsverzeichnis nach DIN SPEC 91350. Der Export erfolgt über den BIM-LV-Container, welcher die Bauwerksmodelle (IFC-Dateien), Leistungsverzeichnisse (GAEB-Dateien) sowie deren Verlinkung enthält. AVA-, Kalkulations- oder BIM-Programme sind damit in der Lage, Verbindungen zwischen konkreten Bauteilen des Bauwerksmodells und konkreten Teilleistungen des Leistungsverzeichnisses zu importieren und weiter zu verarbeiten.“ [Quelle: Handbuch zur Version 4.3; Dr. Schiller & Partner GmbH, pdf S. 34].
Bei dem GAEB-Export ist es erforderlich, alle zu exportierenden Bauteile auszuwählen. Aufgrund dessen kann die Erstellung einer 3D-Ansichten helfen.
Alternativ zum BIM-LV-Container gibt es die Option in Revit über das Plug-In von RIB iTWO einen CPI-Export zu starten. Der Import ist etwas komplexer, ermöglicht jedoch eine Aktualisierung des Modells. Grundlage für den CPI-Export ist das RIB iTWO Plug-in.

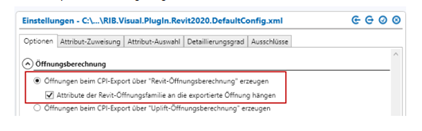

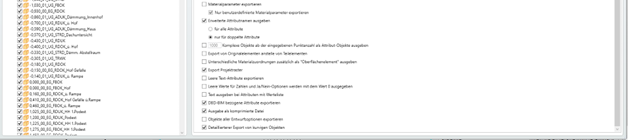

Es ist wichtig in Revit schon vorab die richtigen Einstellungen zu treffen u. a. DBD-Kennwert, ansonsten werden nicht alle gewünschten Elemente mit exportiert und es kommt zu Preisdifferenzen in iTWO. In der rechten Ecke befindet sich ein Zahnrad, das hierfür angeklickt werden muss. Die Voreinstellungen können über das Standard-Verzeichnis „DBD-BIM Standardeinstellungen“ eingeladen werden.
