Deckenspiegelpläne werden meist erst in der Ausführungsphase benötigt und entstehen durch ein Zusammenspiel von Elementen der TGA und der Architektur.
Um alle benötigten Elemente sichtbar zu machen, werden in den verschiedenen Modellen Ansichten erstellt die miteinander verknüpft werden.
Deckenspiegelpläne werden in der Regel von der Architektur benötigt und werden daher im BAU-Modell erstellt.

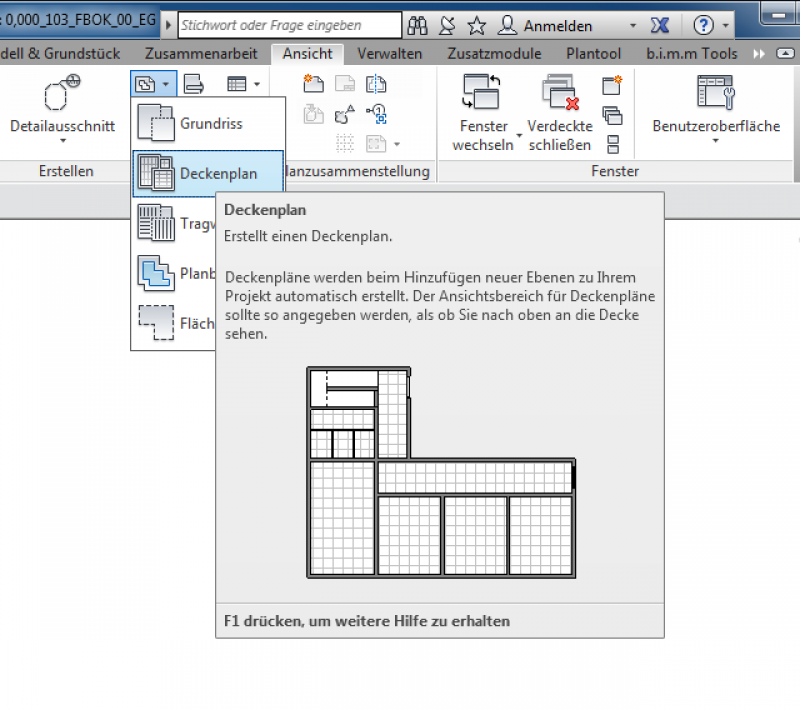

Hierzu werden unter Ansichten-->Erstellen-->Draufsichten-->Deckenplan die entsprechenden Pläne erstellt:
Dadurch werden Ansichten generiert, bei denen "von unten nach oben geschaut" wird. Eventuell sollte hier noch unter Eigenschaften--> Ansichtsbereich die gewünschte Schnitthöhe und Ansichtstiefe eingestellt werden.
Die nun erstellten Ansichten dienen wie im Artikel Deckenspiegelplanung beschrieben, der interdisziplinären Abstimmung.
Der soeben beschriebene Vorgang wird nun auch im TGA Modell wiederholt.
Falls nicht schon eine Ansichtsvorlage vorhanden ist, sollte diese erstellt werden, damit in der jeweiligen Disziplin auch wirklich nur die für einen Deckenspiegelplan notwendigen Bauteile in der entsprechenden grafischen Darstellung sichtbar sind.

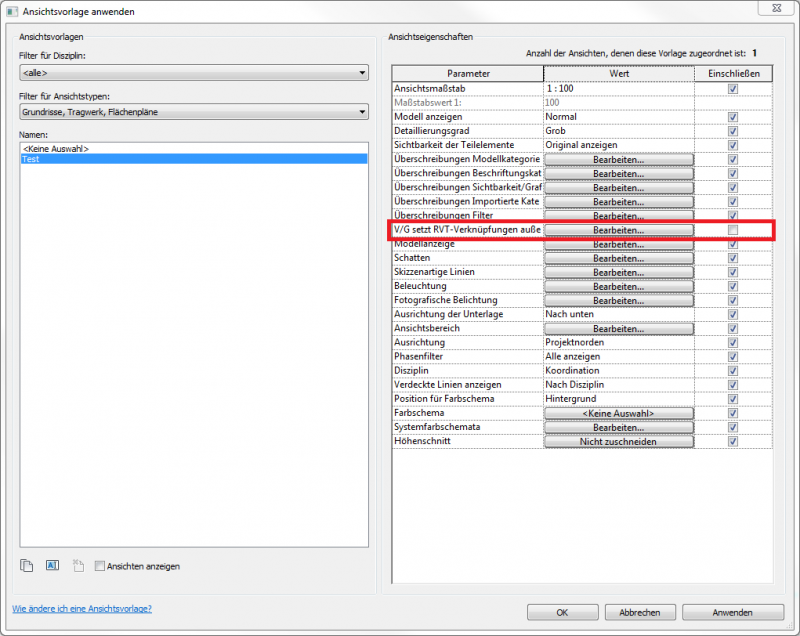

In der Ansichtsvorlage empfiehlt es sich, einen Haken bei Revit V/G setzt RVT-Verknüpfungen außer Kraft zu setzen.
So ist es möglich, obwohl bei allen Deckenspiegelplänen dieselbe Ansichtsvorlage angewendet wird, für jede Ansicht individuell eine Ansicht aus einer Verknüpfung auszuwählen.
Die Revitmodelle sind bereits verknüpft, die Ansichten in den jeweiligen Modellen angelegt und zur weiteren Verwendung vorbereitet (Ansichtsvorlagen).

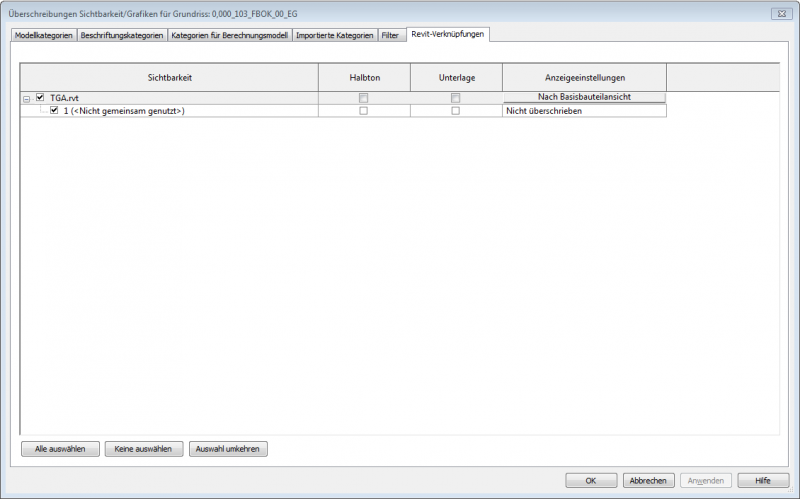

Wählt man nun "VV", kann unter dem Reiter Revit-Verknüpfung die gewünschte Ansicht ausgewählt werden.

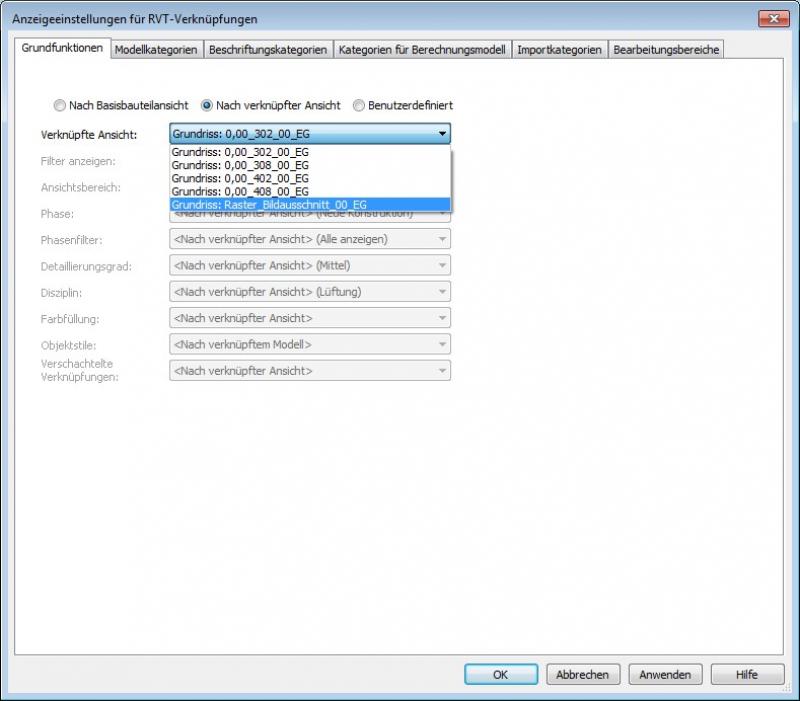

Bei Klick auf den Button "Nach Bauteilansicht" öffnet sich das neue Fenster Anzeigeeinstellungen für RVT-Verknüpfungen:
Unter „nach verknüpfter Ansicht“ wird das Feld Verknüpfte Ansicht sichtbar. Hier wird nun die anfangs angelegte Ansicht ausgewählt und der Befehl mit "OK" bestätigt.
In dieser Phase ist noch keine Deckenspiegelinformationen notwendig.
Es sind noch keine eigenen Deckenpläne vorhanden da die Informationen noch im Grundriss dargestellt werden können.
BAU-Modell
- Deckenübersichten
- Decken Art
- Decken Höhe
TGA-Modell
HKLS:
- Flächenpläne mit Angaben (z.B. Art der Lüftung/ Heizung/ Kälte, Art der Sprinkler usw.)
- Farbpläne mit Angaben (z.B. Art der Lüftung/ Heizung/ Kälte, Art der Sprinkler usw.)
ELEKTRO:
- Flächenpläne mit Angaben z.B. Leuchtenart, Brandmelder usw.
- Farbpläne mit Angaben z.B. Leuchtenart, Brandmelder usw.
