Dieser Artikel bezieht sich auf das TGA-Template von CADStudio.
Das TGA-Template ist in Zusammenarbeit mit CAD-Studio und ATP erarbeitet worden und stellt somit einen verbindlichen Standard dar.
Suchbegriffe: TGA Template, aktuelles Template, Template Update, Architektur Template, TWP Template, Revit Template, Revit Vorlage, Neue Revitvorlage, Vorlage Datei, Vorlagedatei, Neuestes Template, Neues Template, TGA_V2019_08_05, Haustechnik, Elektro, Verwaltung, CADStudio,TGA_CADStudio_V2019_08_05

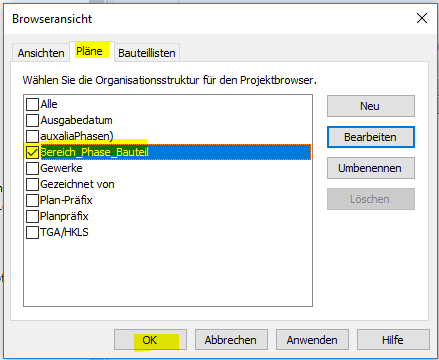

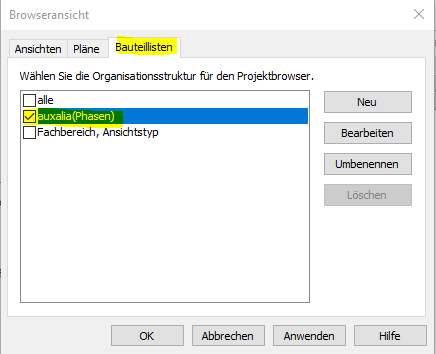

Die Browseransicht ist auf ATP umzustellen. Die Browseransicht für Bauteillisten ist auf Fachbereich, Ansichtstyp umzustellen, bei Plänen auf Bereich_Phase_Bauteil.

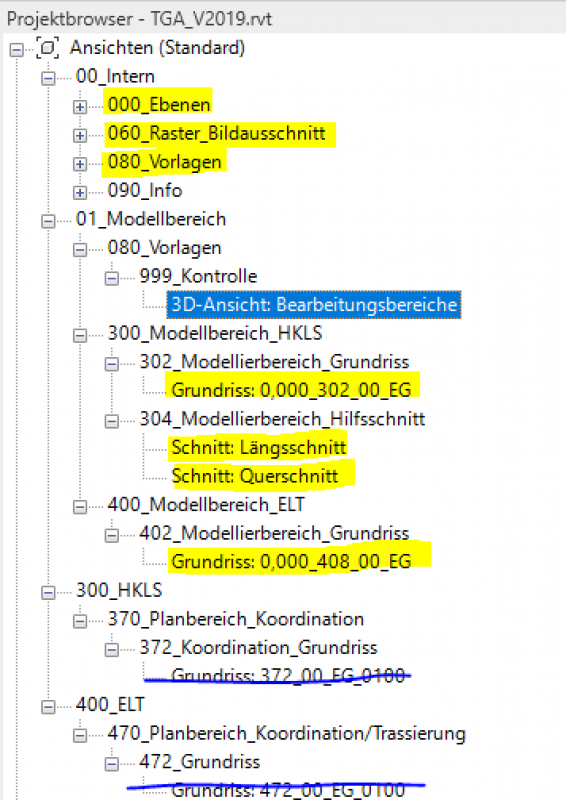

Vom ATP TGA_V2019 Template sind alle gelb hinterlegten Ansichten für das ATP-Cadstudio-Template zu übernehmen, der Rest kann entfallen.

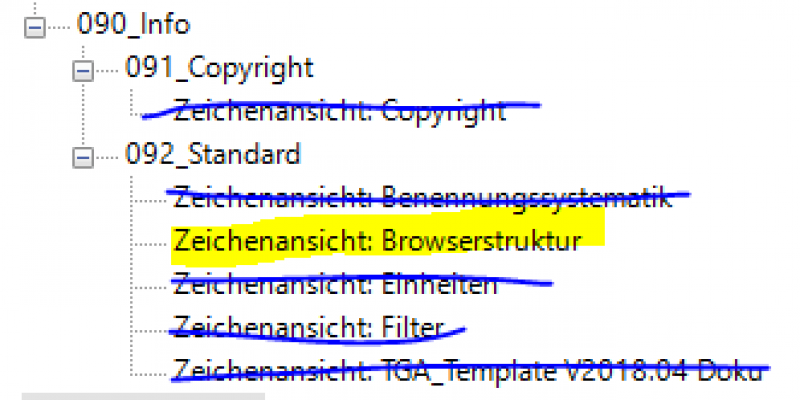

Aus dem Bereich 090_Info braucht man nur eine Ansicht:
Nach Anpassung der Einstellungen im Browserstruktur-Tool sind die Grundrisse, Ebenen, Schnitte, Raster- und Bildausschnittansichten zu erstellen.

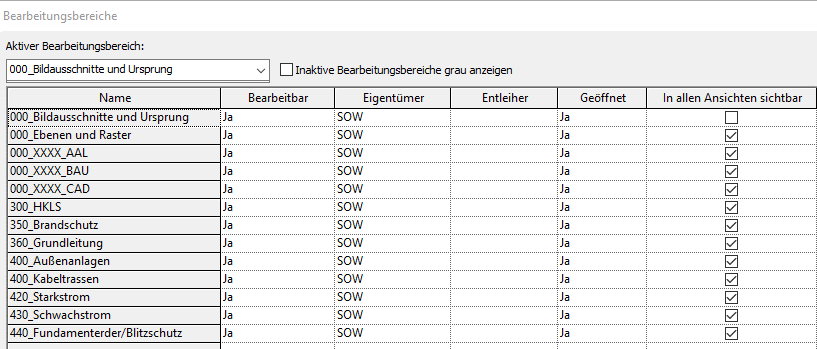

Dateibezeichnungen ergänzt:

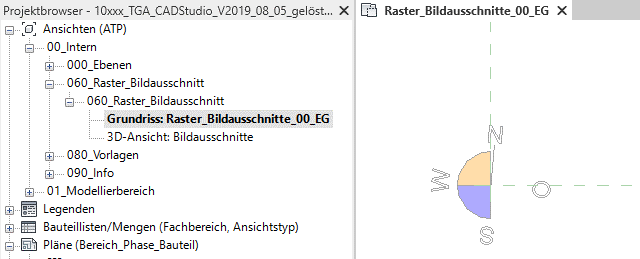

Views 060 Grundriss und 3D; Bildausschnitte eingerichtet:
Modellview 302 angelegt (Ebene ±0,00):
Bereinigung Bezeichnungen für Sortierung:
(000_000_150_Fachbereich, 000_000_151_Ansichtstyp, 000_000_152_Ansichtsgruppe)
DIese werden wie im ATP-TGA-Template übernommen.
Alle Architekturfamilien sollen bereinigt werden: Decken, Dächer, Fassadenelemente, Fassadenpfosten, Fassadensysteme, Fenster, Fundamente, Geländer, Geschossdecken, Muster, Profile, Rampen, Skelettbau, Tragwerksstützen, Treppen, Trägersysteme, Türen, Wände.
Aus dem ATP-Katalog sollen eine Standardwand, Fenster, Tür, Geschossdecke und Fundament vorhanden sein.
Familien BAU bereinigt, ATP-Familien BAU ergänzt:
Familie Ursprung (Allg_Ursprung) wurde geladen und auf 0/0 platziert.
Referenzebenen X-Ursprung und Y-Ursprung auf Projektursprung erstellt:
Makro „DeleteStandardMaterials“ wurde ausgeführt.

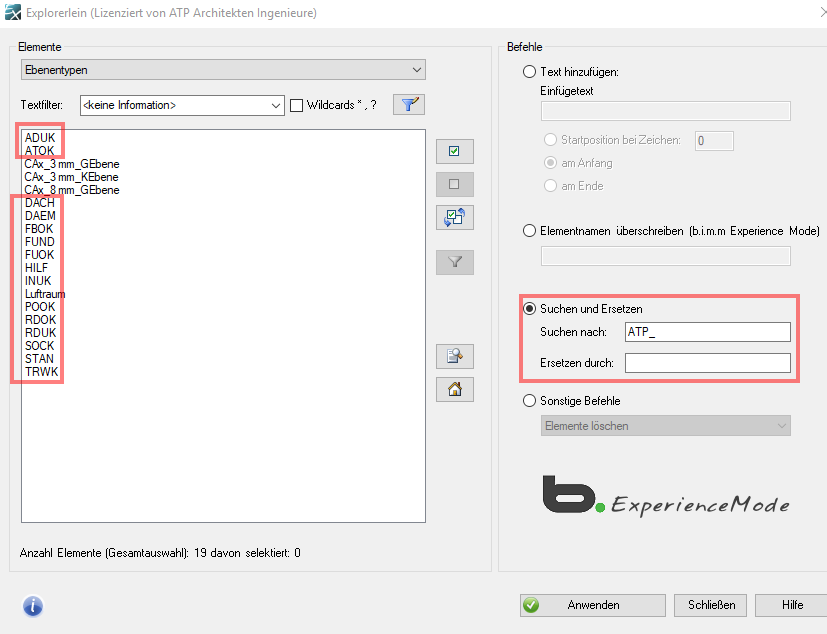

Ebenetypen umbenannt:

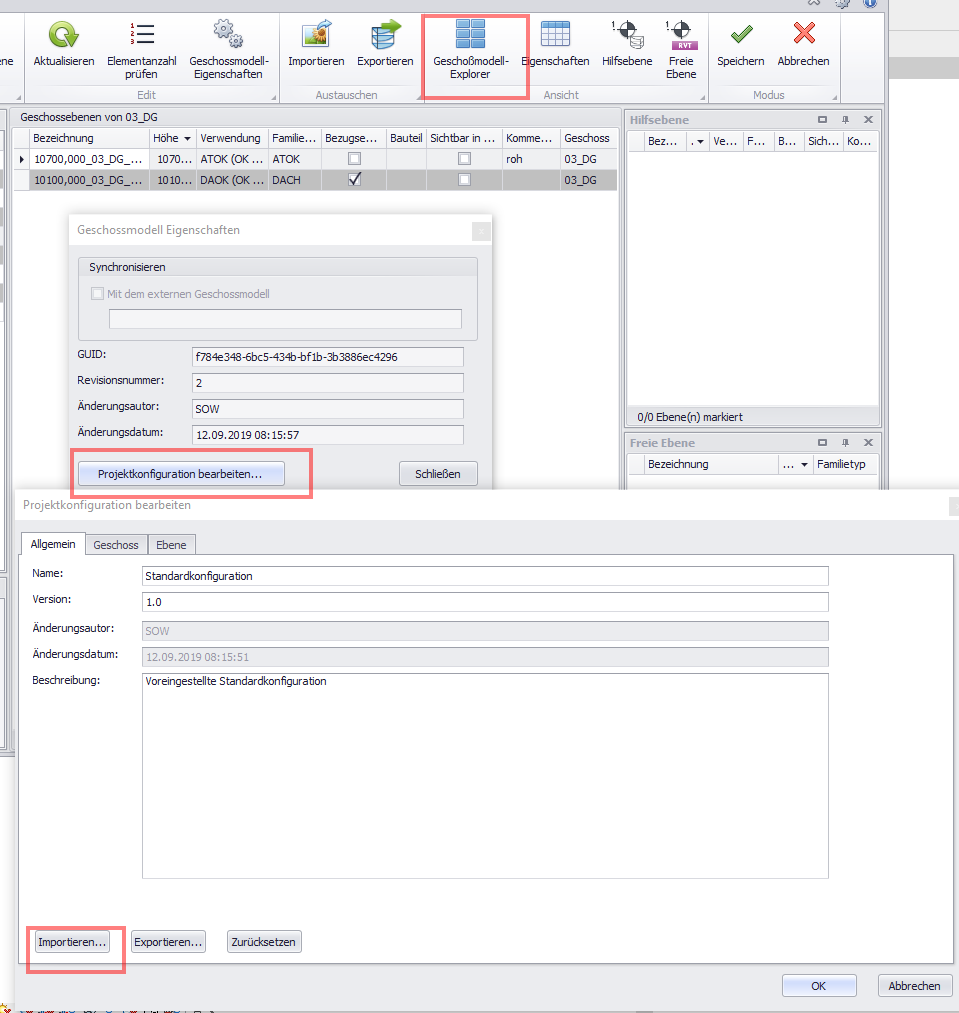

Ebenenverwendung aus BAU-Template importiert:

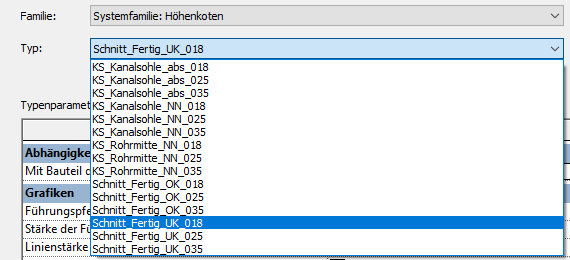

Die Beschriftungen sollen auf Arial Narrow mit korrekten Breitenfaktor und Tabulatorenabstand laut ATP Standard eingestellt sein.

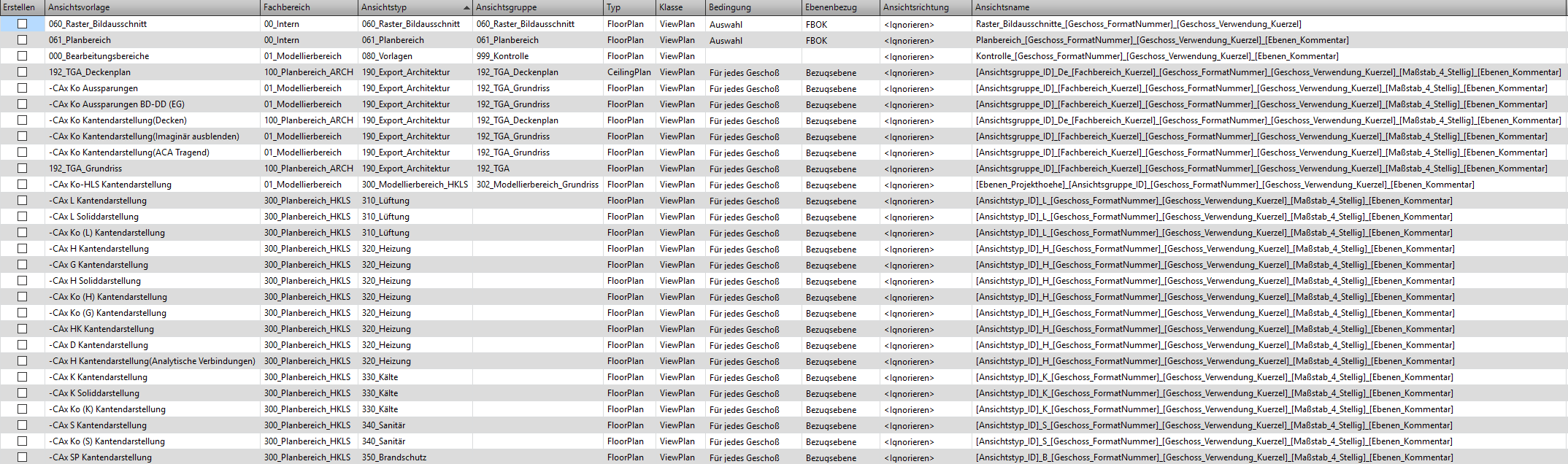

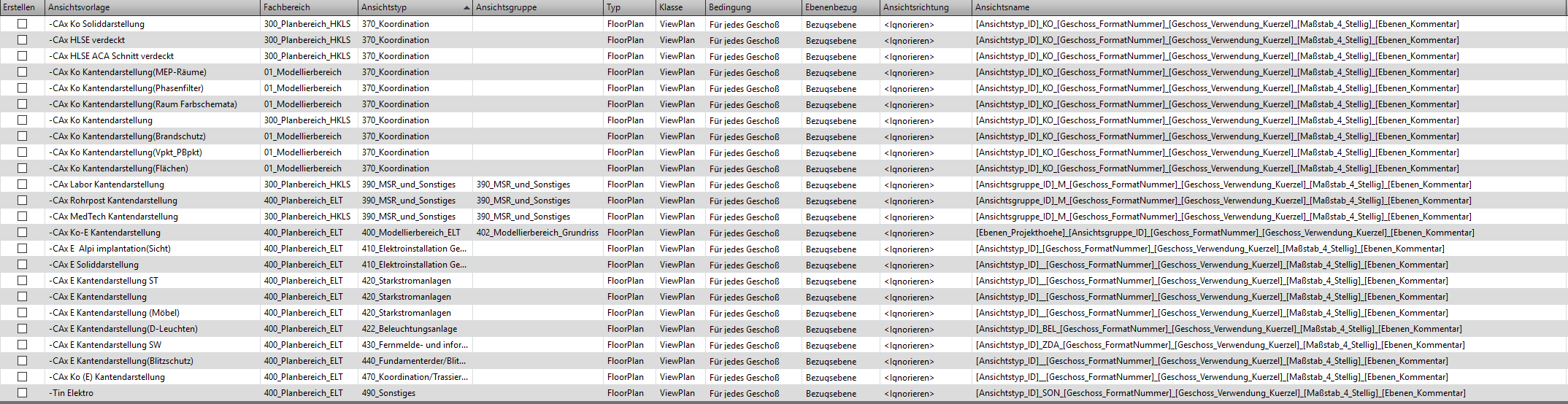

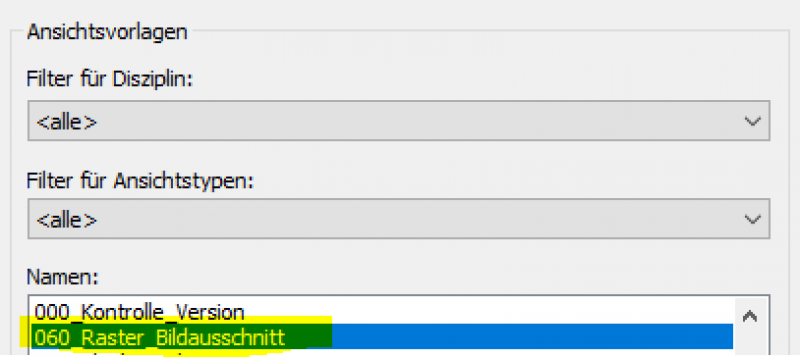

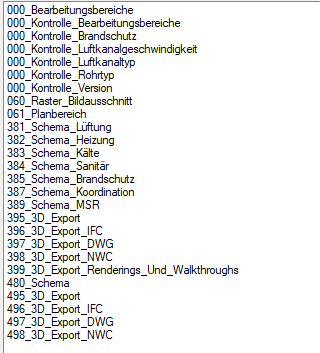

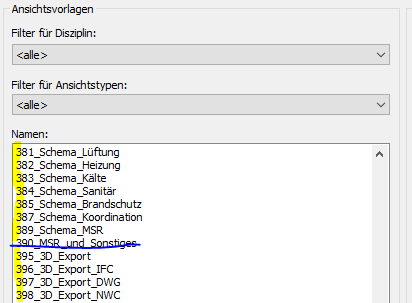

Die Parameter der Ansichtsvorlagen sind richtig zugewiesen. Hinzugefügt werden sollen 060_Raster_Bildausschnitt, die Ansichtsvorlagen für Kontrolle, die Schemaerstellung (381_ff. bzw. 480_Schema) und für den 3D-Export (395_ff. bzw. 495_ff.).
Diese werden aus dem ATP-TGA-Template ins ATP-CADstudio-Template übernommen.

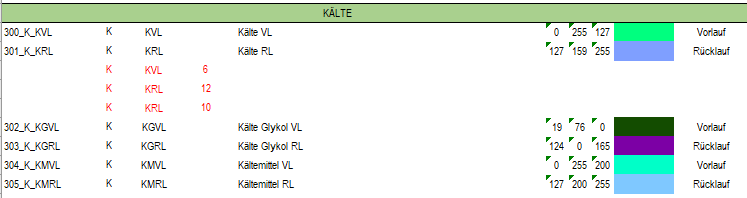

Da bei der Kälte einige Farbvorgaben fehlen, werden die Farbvorgaben laut ATP-Vorlage eingestellt.

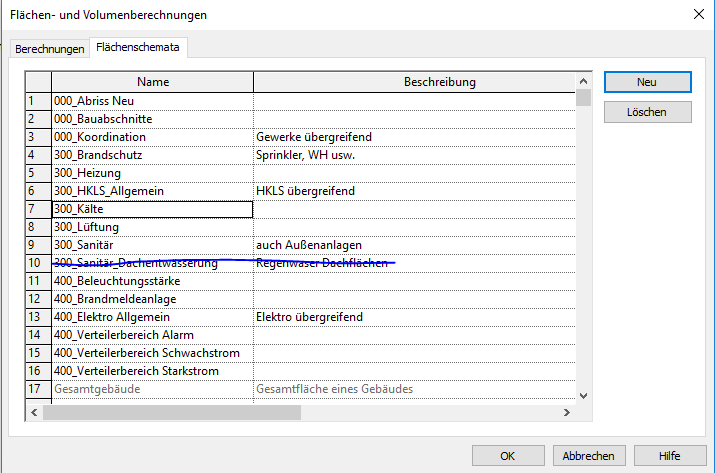

Die Flächenplantypen laut ATP-Vorlage mit den zugehörigen Parametern laut BAU-Template werden ergänzt. Die Bauteilliste zur Regenwasserspende kommt von CADstudio, hier gibt es Änderungen.

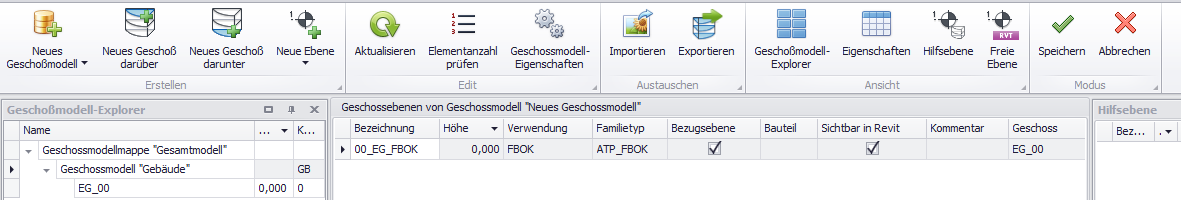

Standard Geschoss EG wurde angelegt:

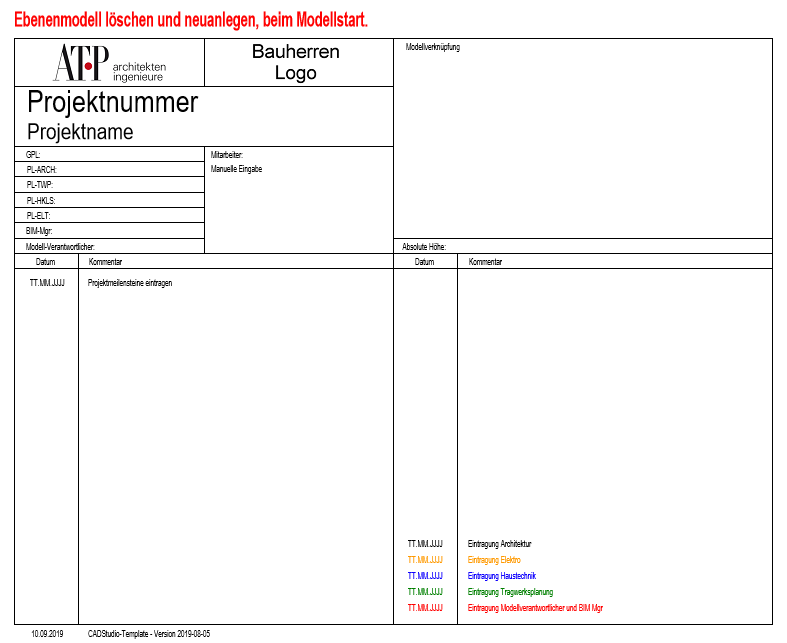

Startbildschirm „Projektinfo“ ergänzt:

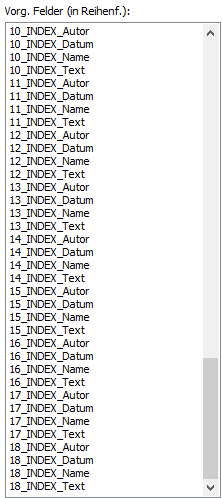

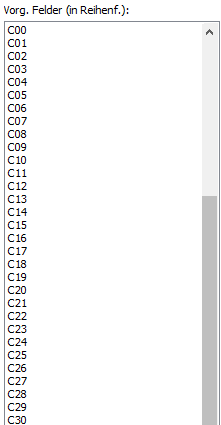

Plantool-Parameter übernommen (sh. Bauteilliste: Parameter Plantool):
Die Phasenfiltereinstellung soll auf „Neuplanung“ stehen.

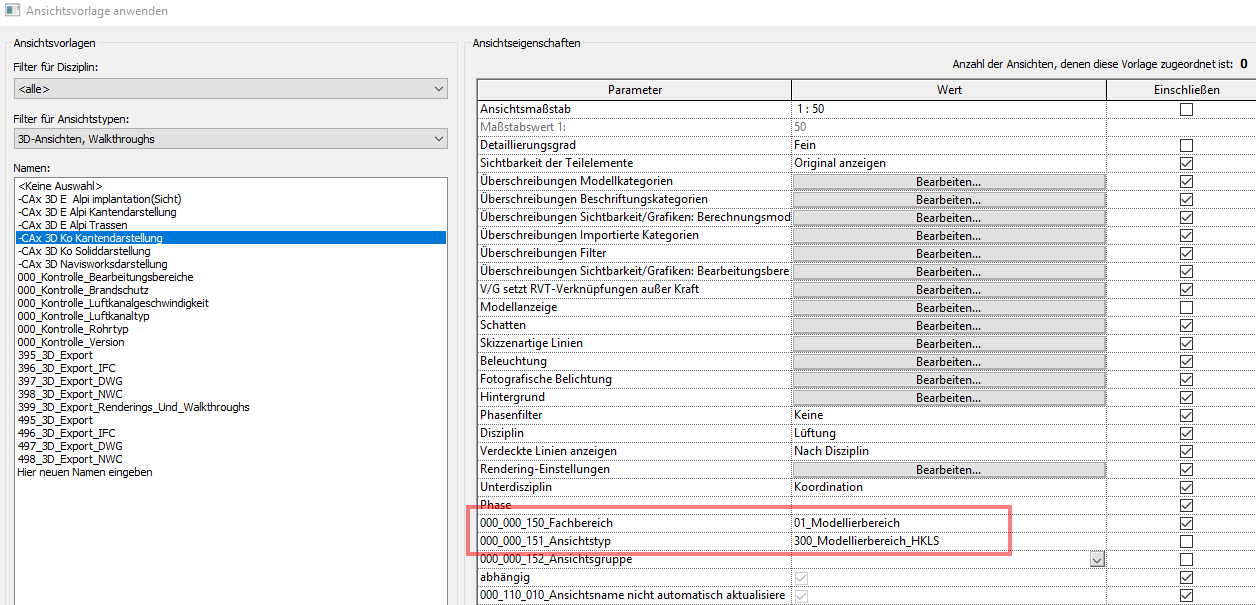

3D Ansichtseinstellung -CAx 3D KO Kanteneinstellung gestellt:

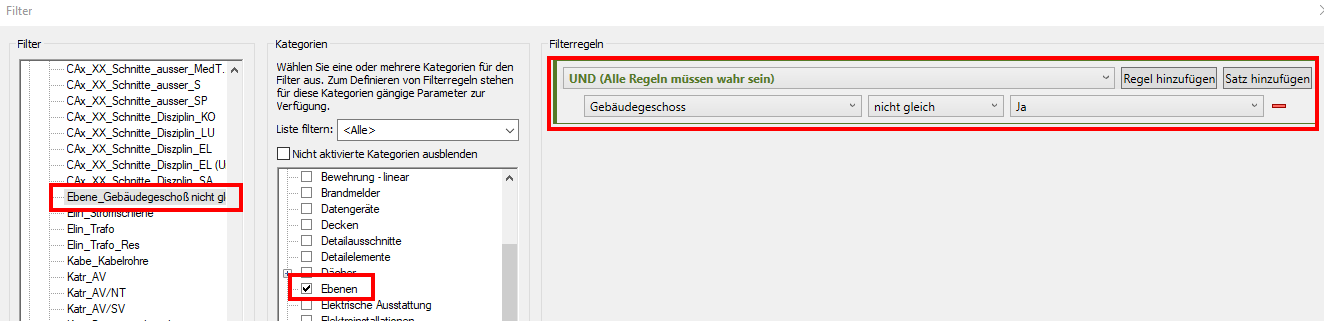

Filter „Ebene_Gebäudegeschoss nicht gleich ja“ ergänzt:
