In dieser Projektphase ist keine Plandarstellung notwendig.
In dieser Phase werden die Rohrleitungsdarstellung im Plan, in der Draufsicht bzw. die Modelldarstellung in 3D dargestellt.

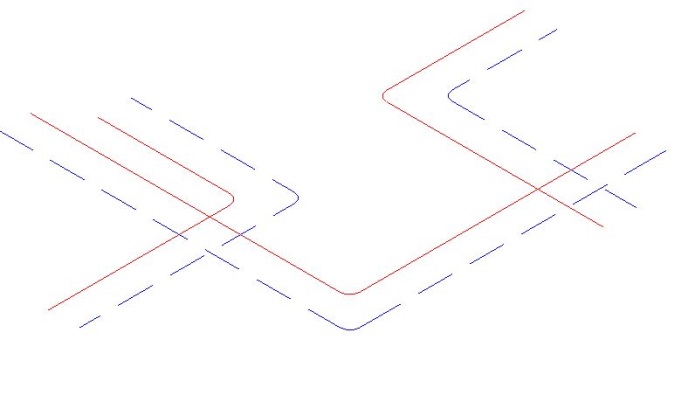

Plandarstellung Isometrie:
Merkmale
Folgende Merkmale werden in dieser Phase definiert:
- Rohrdimension (Typ, Dimension)
- Auslasspunkte mit Bemassung
Beschriftung
ArchiCAD Content
Es gelten keine besonderen Bestimmungen.
Es ist keine Plandarstellung in dieser Leistungsphase notwendig.
Die Leerrohrleitungsdarstellung im Plan bzw. in 3D erfolgt analog der dem Entwurf.
Es ist notwendig, die Leerverrohrung mit der Bewehrung zu koordinieren und gegebenenfalls anzupassen. Ebenfalls sind die Auslassungspunkte mit den Gewerken der Elektro- und Haustechnik abzustimmen > Kollisionsprüfung.
Merkmale
Es sind keine weiteren Merkmale zu definieren.
