Im Rahmen der Luftkanal- und Rohrnetzberechnung in Revit mit LINEAR spielt die korrekte Konfiguration der Berechnungsgrundlagen eine entscheidende Rolle. Die folgenden Einstellungsbereiche – von der Auswahl der Systemtypen über die Bauteilerfassung bis hin zu spezifischen Berechnungsoptionen, Medien und Randbedingungen sowie präzise definierten Berechnungsparametern – bilden die Grundlage für eine verlässliche Berechnung.

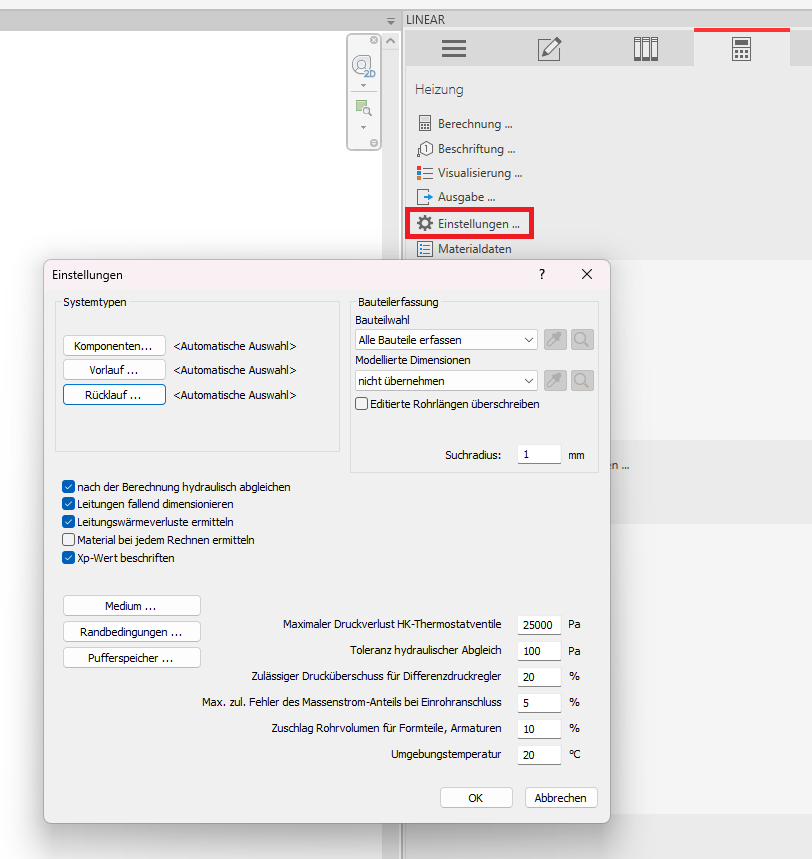

Vor Beginn der Luftkanal-/Rohrnetzberechnung sind in LINEAR > Analyse > Einstellungen die grundlegenden Rahmenbedingungen für die Berechnung und Dimensionierung des Netzes zu definieren.
Systemtypen (z. B. Vorlauf) sind für die Erfassung und Verwendung von Bauteile und Kanal- bzw. Rohrnetze erforderlich. Diese müssen im Bereich Systemtypen in den Einstellungen festgelegt werden.
Die Systemtypen werden für jede Systemklasse in der Regel automatisch gewählt und neben dem Button Automatische Auswahl angezeigt.

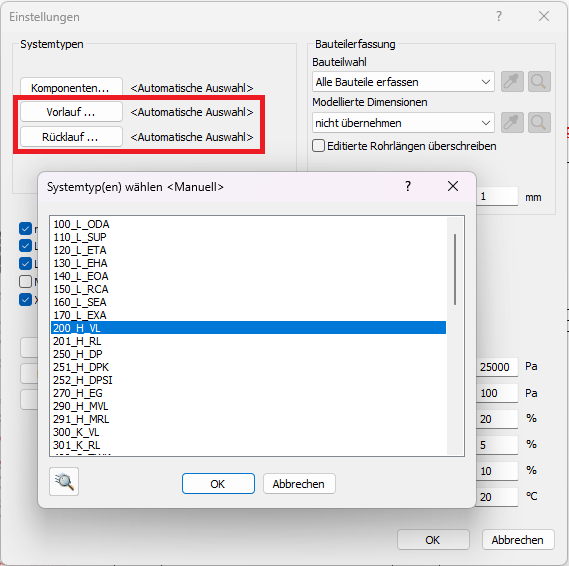

Damit die im Modell vorhandenen Rohr- und Luftkanalsysteme in der Berechnung berücksichtigt werden, wird empfohlen, die Systemtypen manuell auszuwählen. Bei Auswahl mehrerer Systemtypen wird Variiert angezeigt.
Hinweis: Sollten bei der Luftkanal-/Rohrnetzberechnung offene Enden erkannt werden, obwohl diese im Modell verbunden sind, könnte eine fehlende Zuordnung von Systemtypen die Ursache sein.
