Familienklassifizierung Linear

Damit Familien (z.B. Rohrzubehör, Luftkanalzubehör) korrekt in der Berechnung berücksichtigt werden, müssen diese in LINEAR klassifiziert werden. Die Klassifizierung erfolgt durch die Zuweisung einer Systemklasse, die die technische Funktion und Berechnungslogik bestimmt.

Klassifizierungen dienen dazu, Komponenten wie Luftkanäle, Rohre, Formstücke oder Geräte systematisch zu ordnen. Jede Klassifizierung ist mit spezifischen Berechnungsparametern, Materialien, Medien oder Normen verknüpft, sodass die korrekten physikalischen und hydraulischen Eigenschaften in der Berechnung von LINEAR berücksichtigt werden.

Vor der Berechnung ist daher die eindeutige Zuordnung sämtlicher Familien im Luftkanal- und Rohrnetz erforderlich.

Diese Zuweisung erfolgt auf zwei Arten:

  • Automatisch durch bereits hinterlegte Klassifikationen in eigenen Familien der Fa. Plandata
  • Manuell durch Nachklassifizierung über das Tool LINEAR-Klassifikations-Tabelle, falls eine Familienklassifizierung fehlt oder geändert werden soll

Um Start- und Endpunkte in LINEAR für die Luftkanal- oder Rohrnetzberechnung erkennbar zu machen, ist eine Definition von Start- und Endpunkten zu den Familien erforderlich. Diese erfolgt ebenfalls über die Klassifizierung von Familien.

Da die Klassifizierung über Familien und nicht über einzelne Elemente erfolgt, wird empfohlen, die betroffenen Familien, die als Start- bzw. Endpunkt genutzt werden, zu duplizieren und anschließend zu klassifizieren. Die Vorgehensweise ist nachfolgend beschrieben:

  • Duplizieren der betreffenden Familie

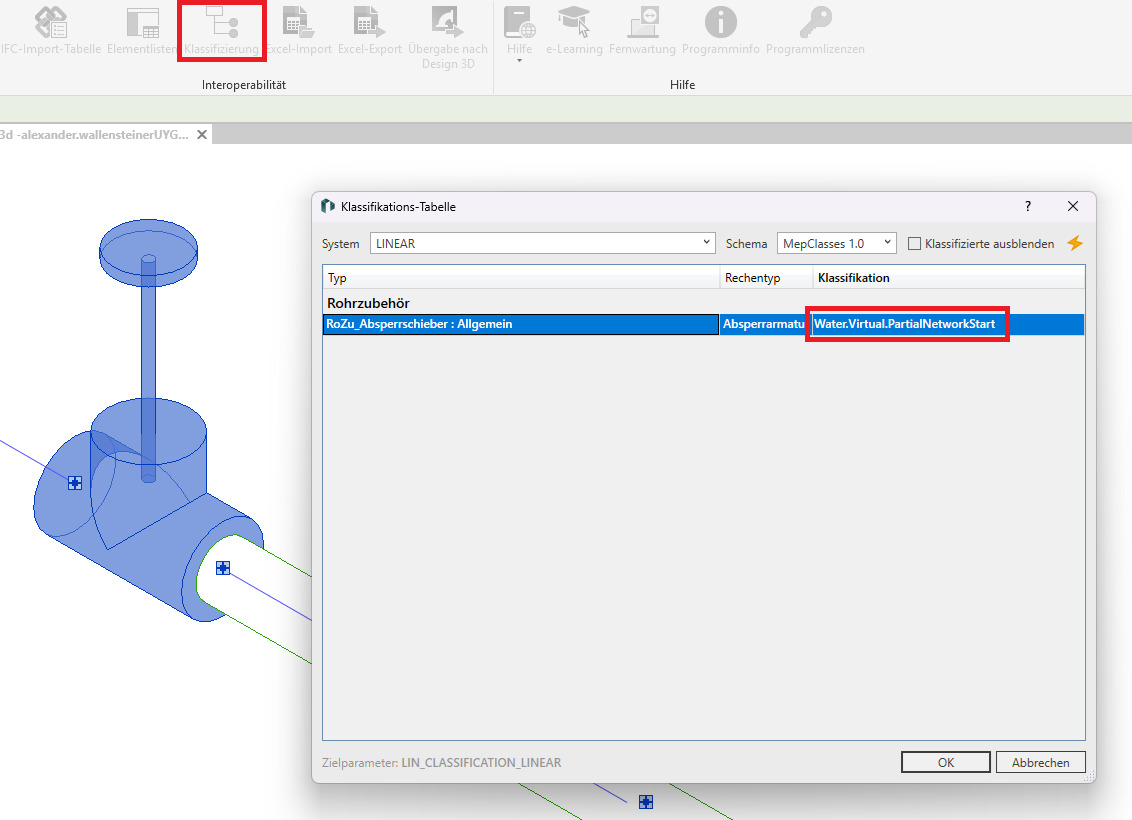

  • Umbenennen der Familie: [Ursprünglicher Familienname]_Start bzw. _Ende - z. B: RoZu_Absperrschieber_Start
  • Klassifizieren als Start- bzw. Endpunkt in LINEAR


  • Familien, die aus LINEAR-Konfiguratoren stammen (z.B. Lüftungsgeräte-Konfigurator), sind nicht automatisch klassifiziert und müssen manuell einer Systemklasse zugewiesen werden, damit sie in der Berechnung berücksichtigt werden können.
  • Die Klassifikation eines Objekts in der Familie wird auch durch Rohr- und Luftkanalanschlüsse beeinflusst. Nach der Platzierung der Familie sollten die Einstellungen überprüft und ggf. korrigiert werden.
