Fehleranalyse mit Revit

Bei der Modellierung eines BIM-Modells können sowohl operative wie auch logische Fehler auftreten, die in Revit als Warnungen bezeichnet und innerhalb der Datei abgespeichert werden. Eine Bereinigung dieser Fehler ist zwar nicht immer unmittelbar erforderlich (und kann häufig auch "ignoriert werden"), jedoch beeinflusst das Transportieren von einer hohen Anzahl von Warnungen die Programmperformance zuweilen merklich negativ. Nicht allein deshalb ist eine Bereinigung von Warnungen in jedem Fall anzustreben.

Dieser Artikel beschreibt sowohl das Auffinden von Fehlern sowie Vorschläge zu deren Vermeidung. Ungeachtet dessen wird generell ein sauberes und genaues Arbeiten in Revit und auch eine ordentliche Ablage von Dateien empfohlen.

Durch die hier aufgeführten, oft vernachlässigten Maßnahmen können die auch zunehmend von Bauherrn geforderten Modellqualitätskriterien mit einfachen Mitteln und relativ geringem Aufwand sichergestellt werden.

Im Projektordner sollten alle Revit-Dateien in der vorgesehenen Ordnerstruktur untergebracht sein.


Modell

Architektur und Tragwerksplanung sowie Haustechnik und Elektrotechnik arbeiten jeweils auf demselben Modell.


Familien

Der Familien-Ordner enthält eine weitere Ordnerstruktur nach Fachbereichen und Familienkategorien.

Familien müssen sinnvoll und für alle anderen Projektbeteiligten nachvollziehbar abgelegt werden.


Benennung

Eine sinnvolle Benennung erfolgt nach den allgemeinenen BOA-Richtlinien.

DWG

Hier werden Kopien der DWG Dateien abgelegt die zur weiteren Verwendung in Revit benötigt werden. (z.B. Lageplan, Bestandspläne)

Ein DWG darf niemals direkt in eine Pro-Datei geladen werden.

Dwg's sind nur in der CAD-Datei oder in einer Familiendatei erlaubt.

Fachbereichsordner

In diesem Ordner werden notwendige Dateien speziell für die einzelnen Fachbereiche abgelegt (z.B. Sicherungsdateien)

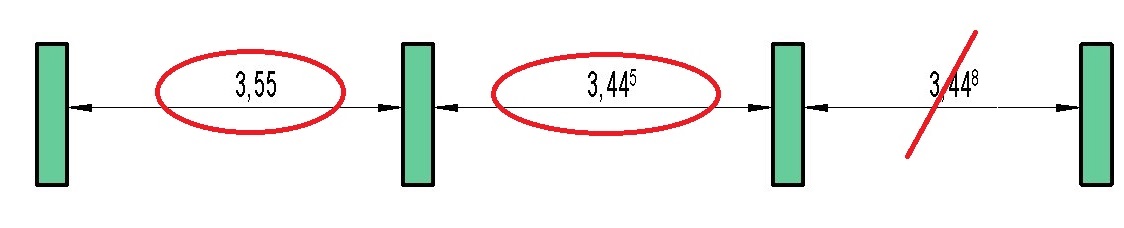

In Revit sollte man immer auf den "millimetergenau" zeichnen. Die Zeichengenauigkeit sollte auf 1 cm oder 0,5 cm genau sein. Umso genauer man von Anfang an einem Projekt zeichnet, umso besser ist dies in weiterer Folge


Das direkte Einarbeiten von Informationen aus dwg's ist nicht erlaubt, da es zu viele Ungenauigkeiten kommen kann.

Stichprobenartig sollte auf Maßgenauigkeit bei folgenden Punkten geprüft werden:

  •           Achsen
  •           Stützen
  •           Wände und Rohbau
  •           Nichtragende Wände innen
  •           Treppen, Türen und Fenster

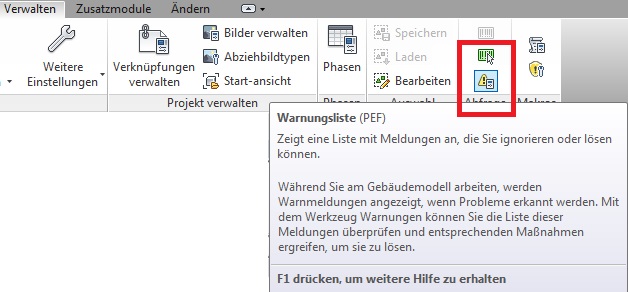

Unter dem Reiter Verwalten > Abfrage > Warnungsliste befindet sich eine Aufgliederung der im Projekt vorhandenen Warnungen (Fehler).


Mit einem Klick auf die Warnung und dem Punkt Anzeigen wird ein Fenster geöffnet, dass das Bauteil anzeigt.

Falls notwendig kann dies so oft wiederholen werden bis eine zufriedenstellende Ansicht offen ist.

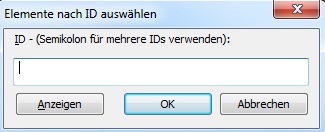

Jede Warnung hat ihre Eigene ID-Nummer unter Verwalten > Abfrage ist es möglich die ID Nummern einzugeben und sich so in 3D genau die Bauteile herauszufiltern, die in Konflikt miteinander stehen.

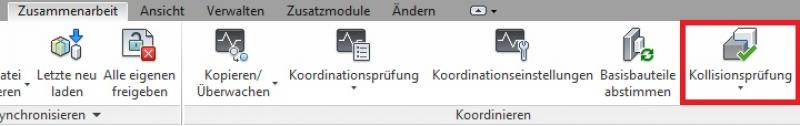

Die Kollisionsprüfung wird verwendet um zu prüfen ob Bauteile in verschiedenen Modellen miteinander im Konflikt stehen, z.B. HKLS und ARCH.

Zunächst können die Modelle die miteinander geprüft werden sollen gewählt, danach werden die Bauteile definiert.


Nach der Prüfung erhält man einen Bericht wie bei den Warnungen.

Hinweis: Bauteile können mit Hilfe der ID nur in dem Modell gefunden werden in dem der Bauteil gezeichnet wurde (z.B. Wand=Arch, Rohr=HKLS).
