Glasdächer stellen eine Sonderform der Dächer dar, es gelten prinzipiell die gleichen Leitlinien wie für Dächer. Je nach Software exisitieren unterschiedliche Werkzeuge zur Erzeugung von Glasdächern. Revit z.B. bietet ein eigenes Werkzeug hierfür, während man in ArchiCAD Glasdächer vorwiegen aus Einzelelmenten modelliert (z.B. Scheiben, Träger, etc.).
Glasdach: Glasdächer, Glaskonstruktion, Öffnung, Verglasung, Pfosten, Riegel, Belichtung
In dieser Phase ist es noch nicht notwendig, dem Bauteil ein Material zuzuweisen. Für Visualisierungszwecke kann dies aber durchaus Vorteile bringen.
Darstellung

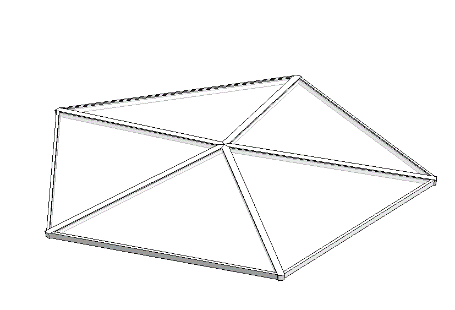

img_12
img_14
Merkmale
Merkmal
- Art des Dachaufbaus
- Status
Parameter
- Bruttofläche
- Gesamtaufbaustärke
- Nettofläche
- projizierte Fläche
- Dachgaubenbreite
- Gaubenhöhe
- Gaubenart
Gliederungs-Informationen
- Außen gelegenes Element
- Raumabschließendes Element
Beschriftung
In dieser Phase wird das Bauteil in Planansichten noch nicht beschriftet.
Anleitung

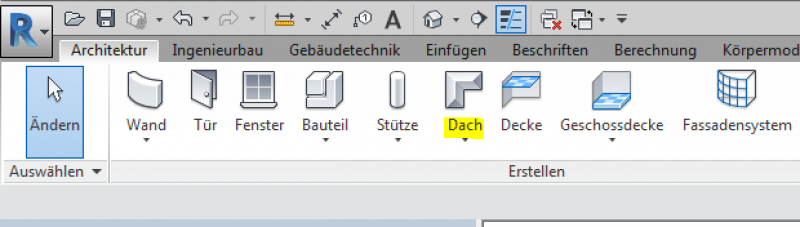

Das Bauteil Glasdach entspricht in Revit einer Systemfamilie Dach, der Typ gibt Auskunft über das Material der Füllungselemente und deren Aufbaustärke.
Dächer verfügen nicht über die Option tragend.

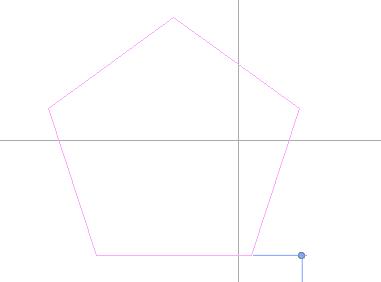

Es bietet sich an, die Option "Dach über Grundfläche" zu verwenden und dann im Skizzenmodus die Geometrie des Daches zu erstellen.

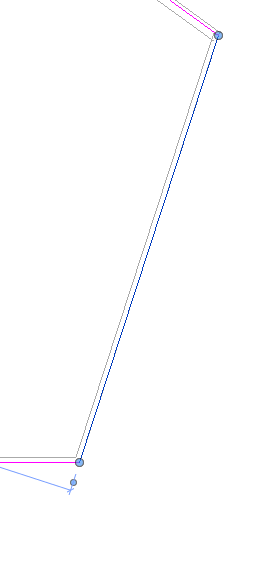

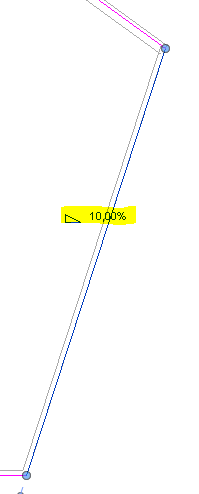

An den Skizzenlinien wird die benötigte Neigung festgelegt.

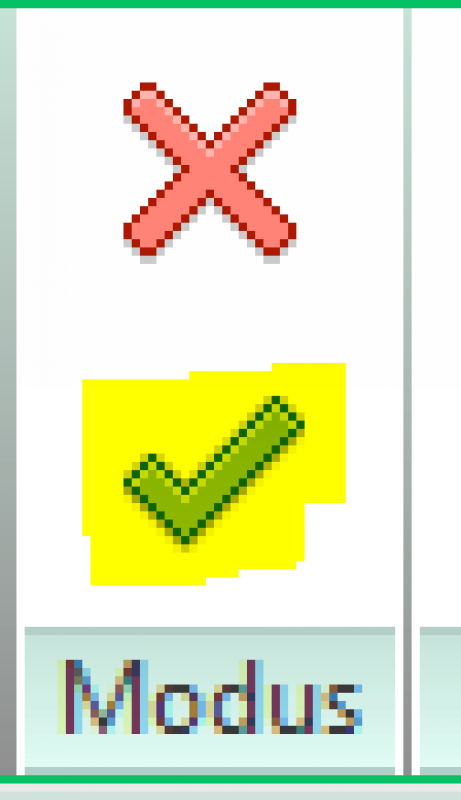

Mit dem beenden des Skizzenmodus wird das Dach erstellt.
Siehe auch Fassaden.
Darstellung

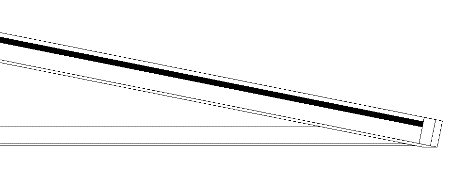

img_12
img_18
Merkmale
- Befahrbarkeit des Daches
- Feuerwiderstandsklasse
Parameter
- Dachneigung
- Volumen
Gliederungs-Informationen
Beschriftung
In dieser Phase wird das Bauteil in Planansichten noch nicht beschriftet.
Anleitung
ArchiCAD Content

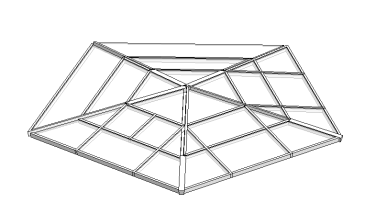

Es wird in dieser Phase eine kleinteiligere Gliederung des Glasdachs vorgenommen. Dies wird mittels des Fassadenrasters dargestellt.
In dieser Phase der Planung wird das Objekt um die Informationen der Tragwerksplanung und Bauphysik ergänzt, sowie um die Öffnungen bzw. Fenster.
Darstellung
img_12
img_18
Merkmale
- Schallschutzklasse
- U-Wert
Gliederungs-Informationen
Beschriftung
In dieser Phase wird der Bauteil in Planansichten noch nicht beschriftet.
Anleitung
ArchiCAD Content

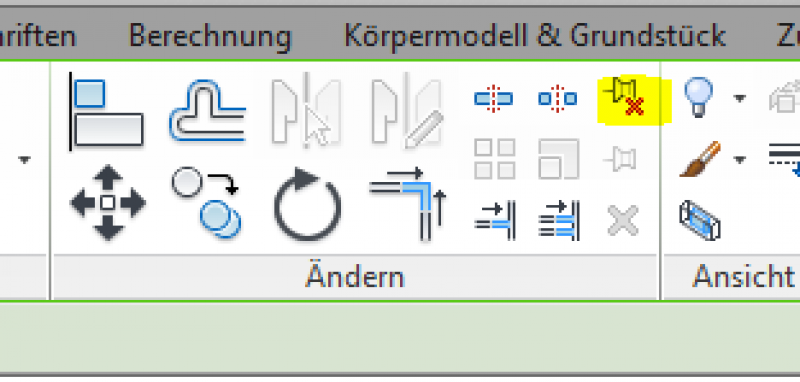

Es wird das Dachelement ausgewählt und dann von dem selbigen entkoppelt.

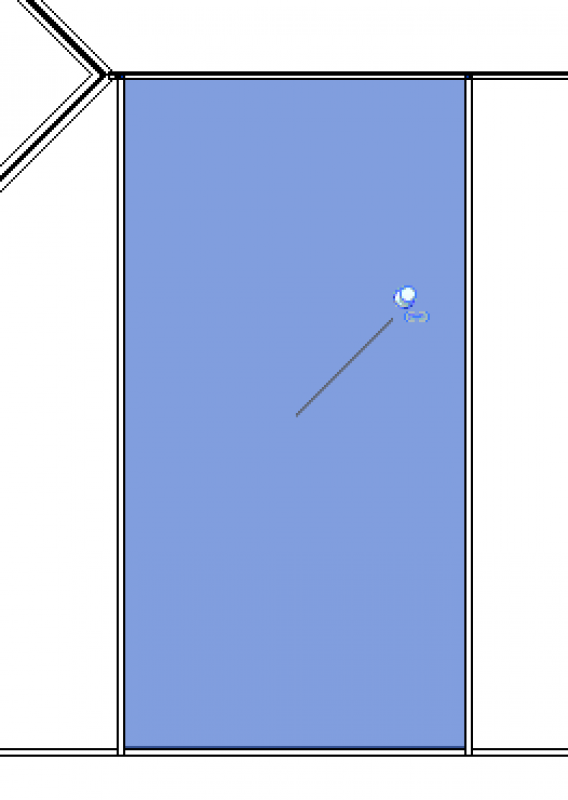

Es ist aus dem jeweiligen Content eine dementsprechene Familie zu wählen.
Nach diesem Arbeitsschritt wird das Element dementsprechen dargestellt.

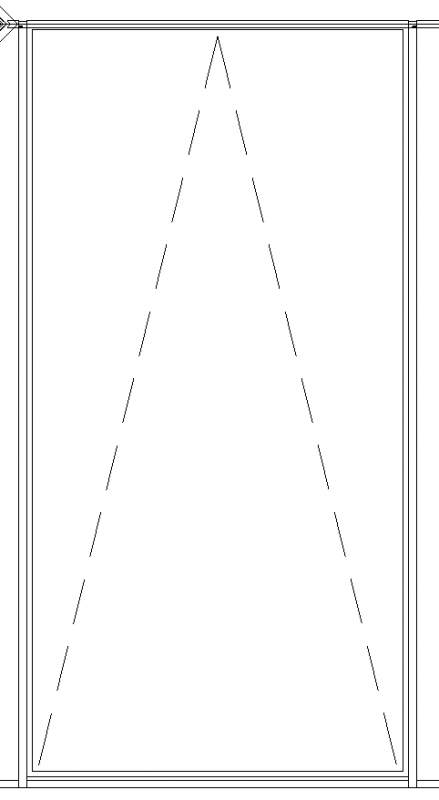

Darstellung
Merkmale
Beschriftung
Für diese Phase ist die Neigung an dem Bauteil zu beschriften.
Anleitung
Die Brandschutzangaben sind von der Architektur im Modell einzubringen.
In dieser Phase wird das Objekt um Informationen für die Ausschreibung ergänzt.
Darstellung

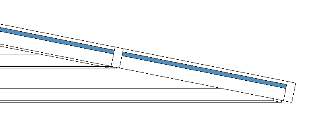

img_37
img_18
Merkmale
Folgende Merkmale müssen in dieser Phase definiert sein:
Kosten:
- Zuordnung ÖNORM B1801
- Zuordnung DIN KVPAPGE
- Element-Nr.
- Zuordnung eBKP-H
- Zuordnung ATP-BKG
- ATP-Bauteil Code (Typenkommentar)
- Referenz
Parameter
Gliederungs-Informationen
Beschriftung
Für diese Phase sind die Elementstärken, die Oberkanten, die Unterkanten und die Neigung von Seiten der Architektur zu beschriften.
Anleitung
In dieser Phase wird durch die Architektur die Geometrie weiter verfeinert. Die AVA stellt die alphanumerischen Informationen für LV und Ausschreibung zur Verfügung.

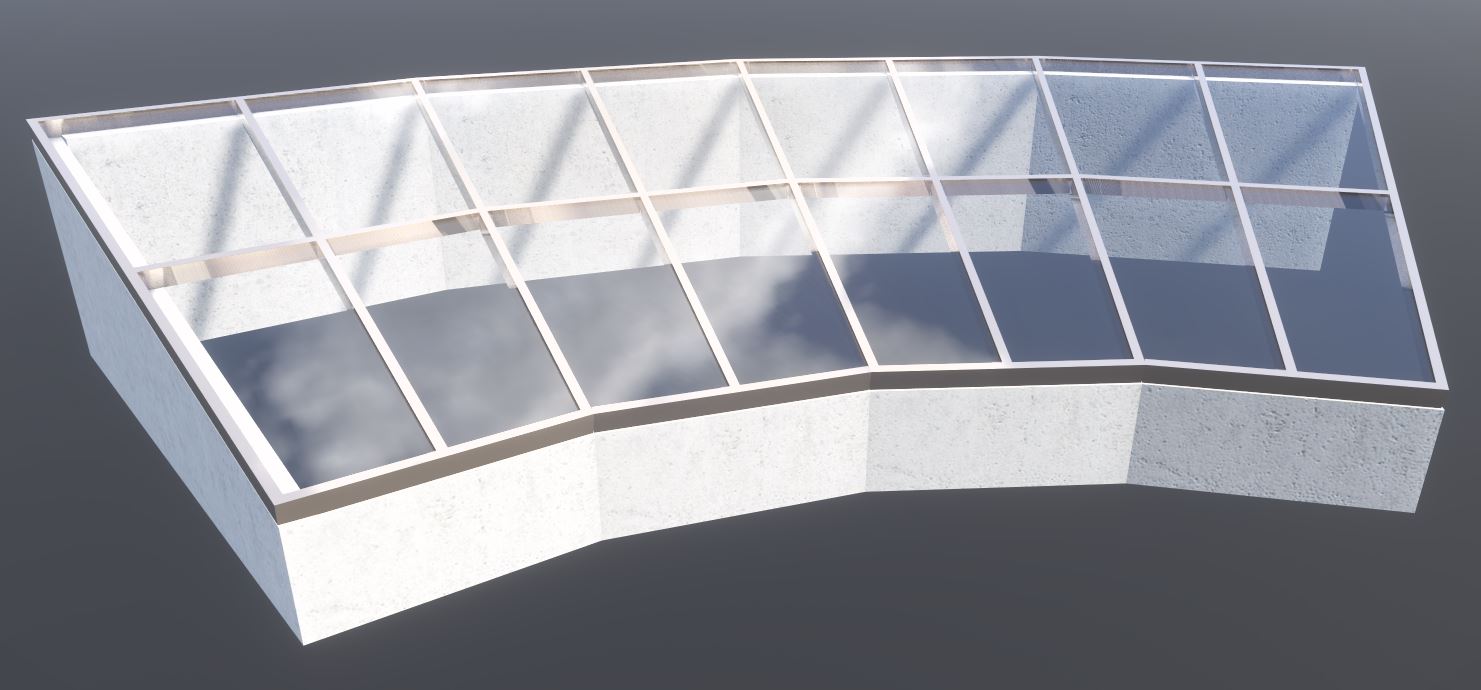

Radial angeordnete Pfosten
Standardmäßig versucht Revit immer Pfosten und Riegel eines Glasdachs bzw. einer Fassade orthogonal zueinander anzuordnen. Wird jedoch ein Glasdach oder Fassadenelement über einen Volumenkörper generiert, kann dies umgangen werden.
Anleitung:

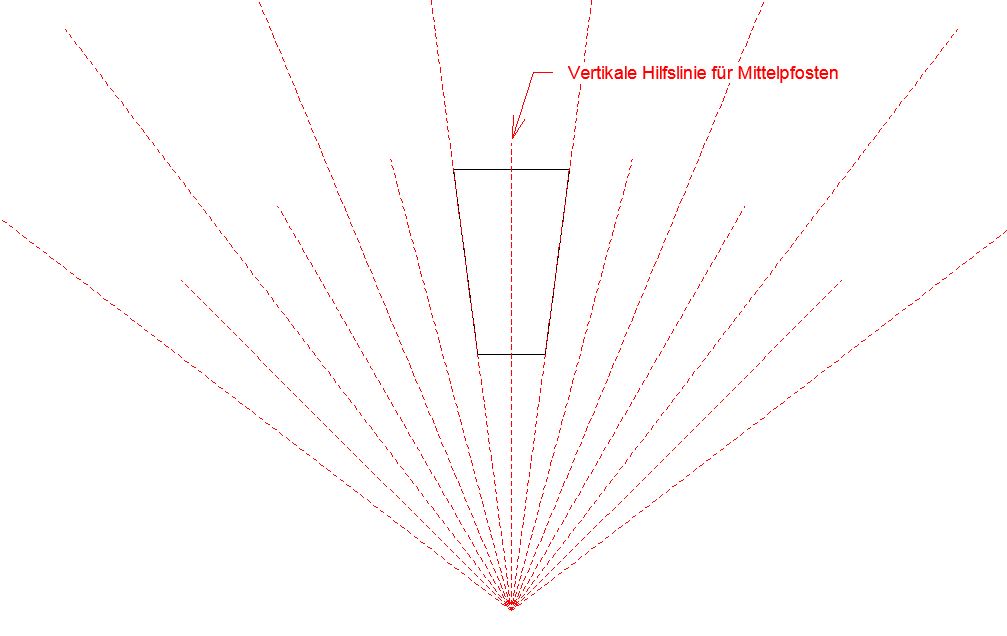

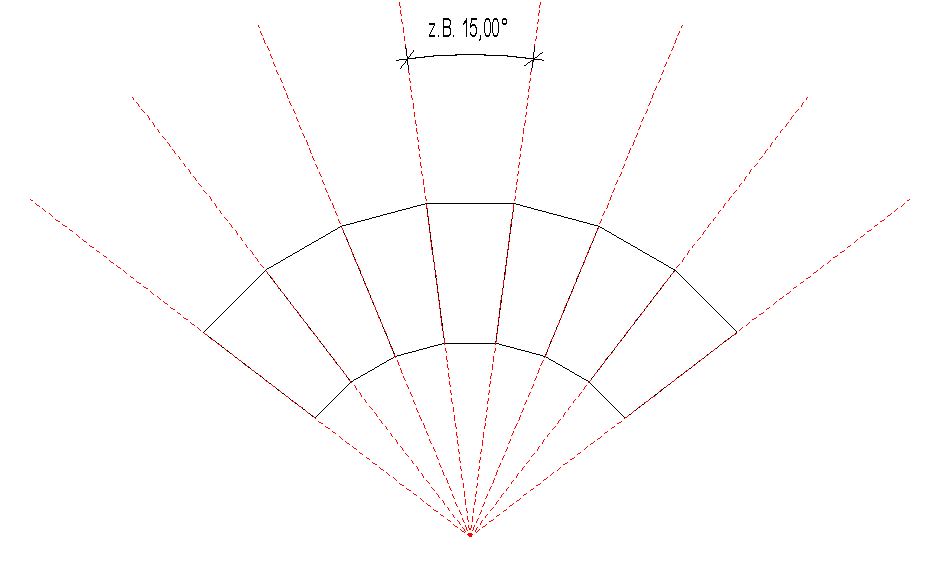

Bevor mit dem Modellieren begonnen wird, ist das Glasdach anhand einer Skizze in einzelne sich wiederholende Sektoren zu teilen.
Ein Sektor sollte hierbei keinen bzw. maximal einen Mittelpfosten haben.
Bei der Variante mit Mittelpfosten ist darauf zu achten, dass dieser in der Skizze absolut Vertikal verläuft.

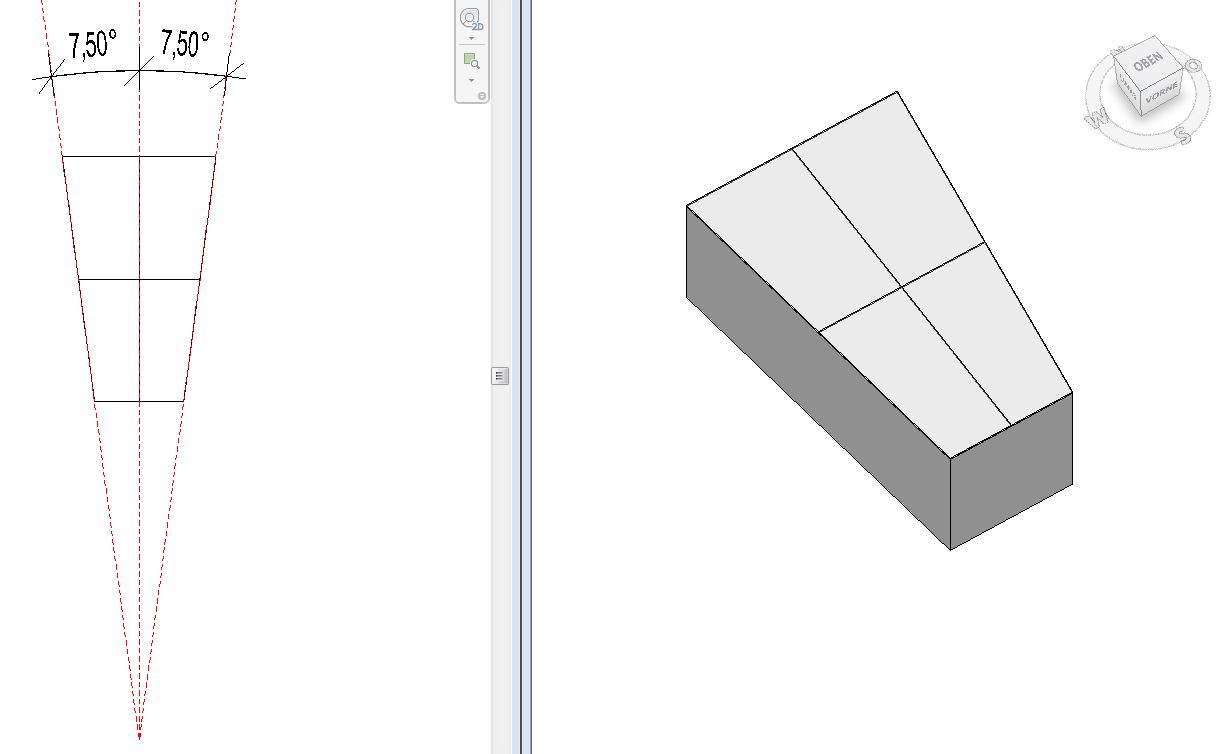

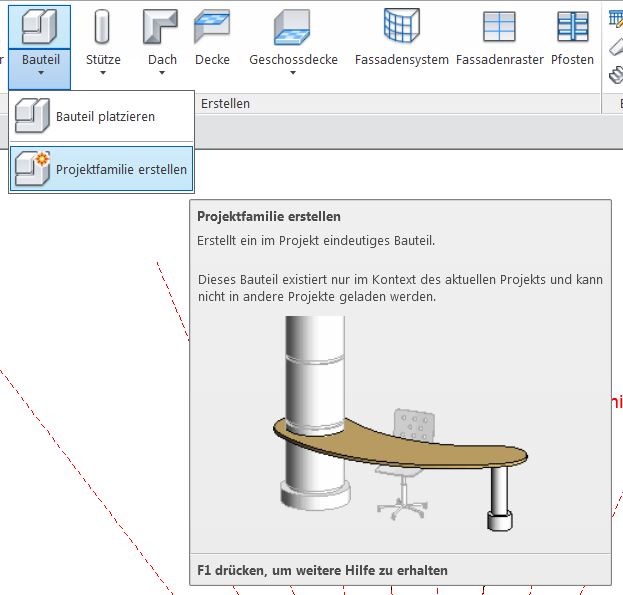

Anschließend wird mit dem Befehl „Bauteil --> Projektfamilie erstellen“ ein Volumen-Körper als Hilfskonstruktion gebaut.

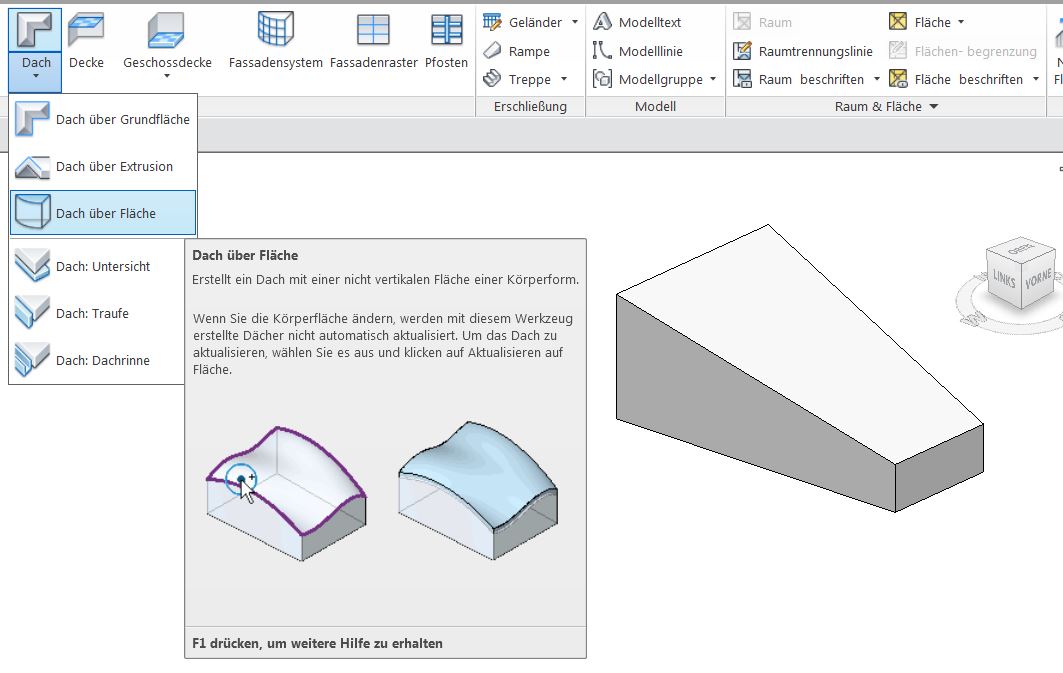

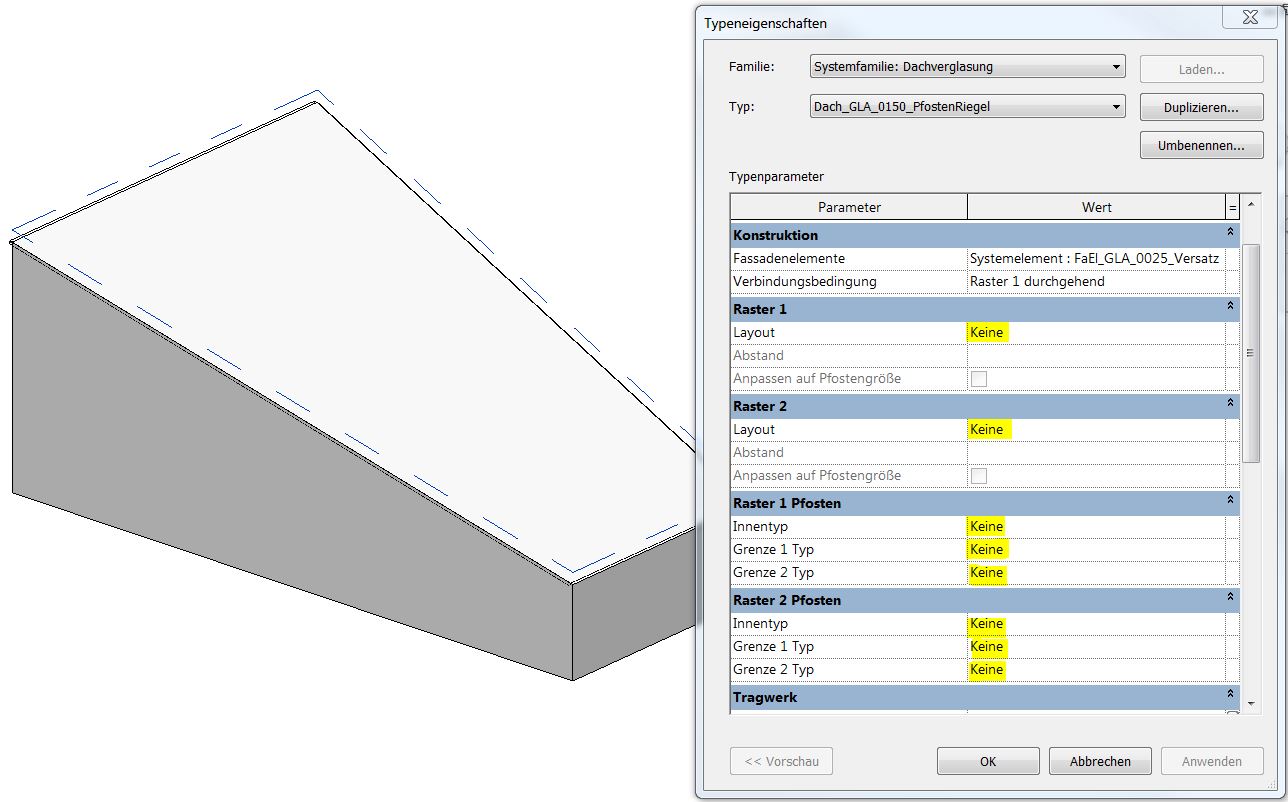

Auf die Oberseite des Körpers wird mit dem Befehl „Dach über Fläche“ ein Glasdach generiert.
Der gewählte Dachtyp sollte die Rastereinstellung „Keine“ haben.
Auch alle Pfosten sind auf „Keine“ zu stellen.

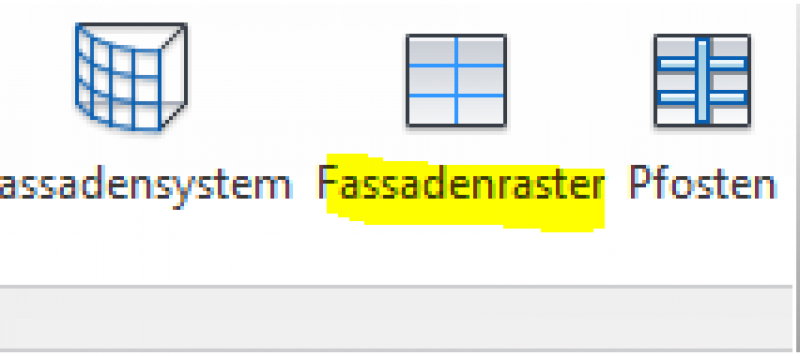

Anschließend erfolgt eventuell eine Untergliederung mit dem Befehl „Fassadenraster

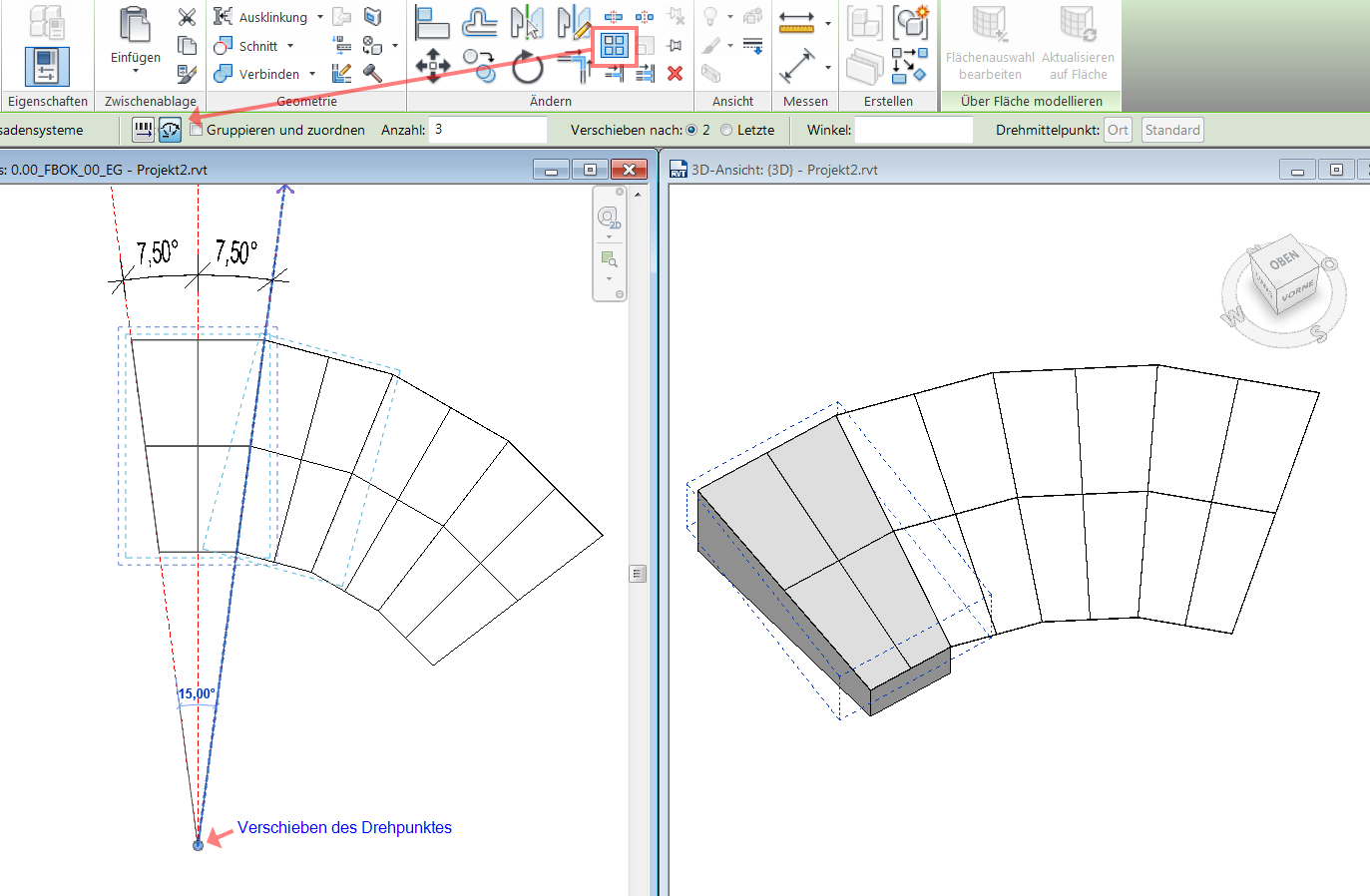

Danach wird der Glasdachabschnitt mit dem Befehl „Reihe --> Radial“ in der gewünschten Anzahl kopiert.
Abschließend werden alle Pfosten mit dem Befehl „Fassadenpfosten“ ergänzt.
