Dieser Prozessstandard beschreibt die Heiz- u. Kühlsystem Druckverlustberechnung durch die Schnittstelle Revit(Modellieren) / Solar Computer (Berechnung).
Druckverlustberechnung erfolgt durch Solar-Computer.
Vorplanung
In dieser Phase wird keine Druckverlust Rohrnetzberechnung benötigt.
Entwurf
Keine Druckverlustberechnung, nur Rohrdimensionierung in dieser Phase.
Ausführung
Im Sinne des QM ist eine regelmäßige Überprüfung der Rohrnetze erforderlich. (Revit Fließrichtungsprüfung Rohrnetzdimensionierung, Teilstrangexport zur Prüfung)
Verantwortlich für die Geometrie der Rohrnetze und einen regelmäßigen Qualitätscheck für die Übergabe an GBIS ist der Modellierer.
Nur so wird sichergestellt, dass die Schnittstelle zu Solar Computer über GBIS fehlerfrei funktioniert.
Verantwortlich für die Kompatibilität der Systemteile ist der BIM-Manager TGA / Modellverantwortlicher HKLS.
Verantwortlich für das Berechnungsergebnis ist die Projektleitung.
Definition durch PL:
- Festlegen aller Systeme und Anlagenteile
- Detaillierte Leistungsbedarfsermittlung mit Anlagendimensionierung.
- Festlegung der Dimensionierungsmethode und Berechnungsvariabeln
Modellierer:

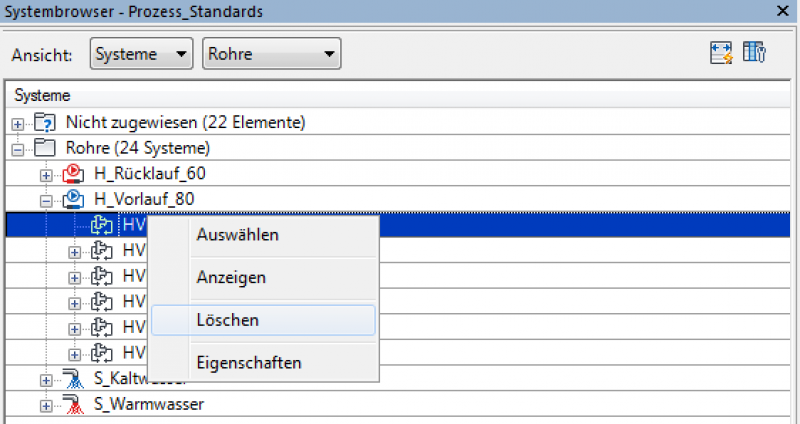

- Alle nicht genutzten Systeme im Systembrowser löschen durch Rechtsklick auf System kann man System vorab anzeigen oder löschen
- Stränge auf tatsächlichen Betriebstemperatur anpassen
- Definition Absperr- und Regelarmaturen im Modelnetz setzen
- Erstellen der Übergabedokumente erfolgt nach der folgender Anleitung
Vorbereitung
Für einen sauberen GBIS-Export müssen folgende Schritte beachtet werden.
- Stränge im Rohrsystem auf tatsächliche Betriebstemperatur anpassen

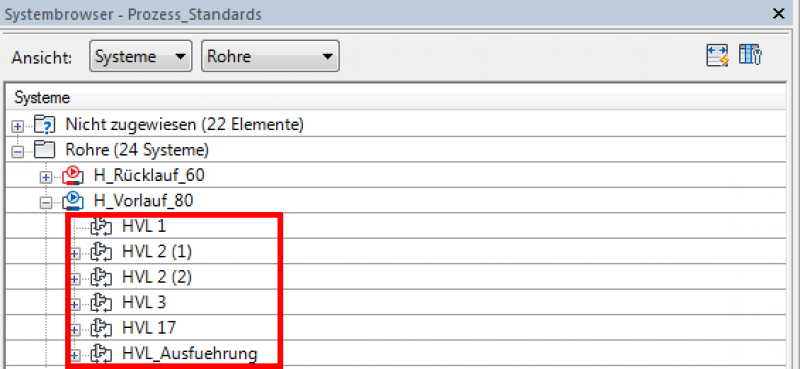

- Aufräumen von Systemen im Systembrowser

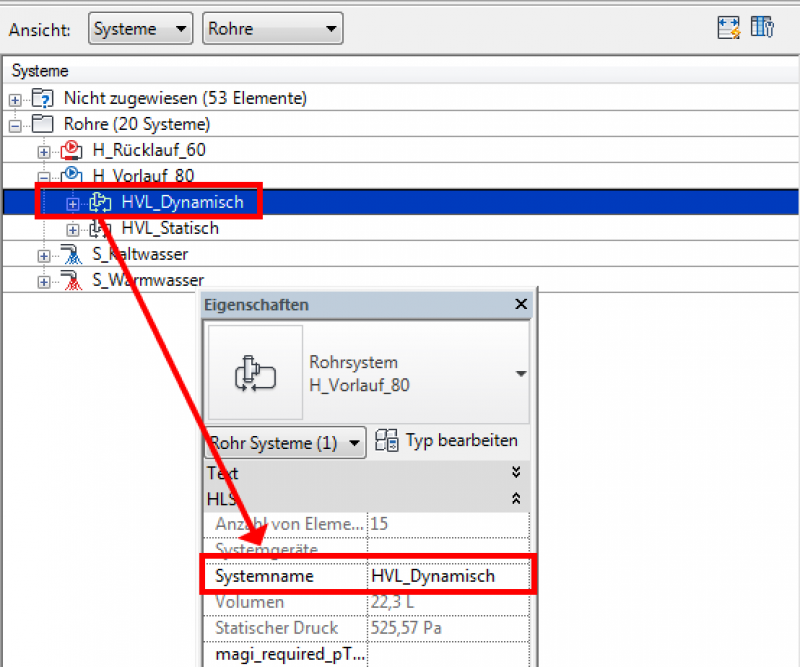

- Strangbezeichnungen (Aufteilung im Systembrowser)
Vorbereitung vor dem Export in Solar

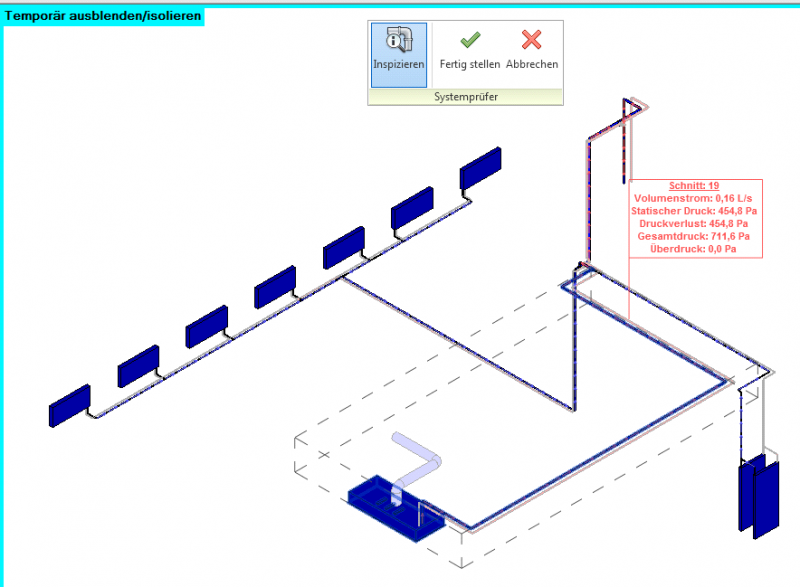

Bevor an einen Export in die Berechnung zu denken ist, sind noch einige Voreinstellungen vorzunehmen. Wichtig bei der Berechnung ist, dass der Strang und das Rohrsystem auf dem gleichen Bearbeitungsbereich liegen. Über den Systemprüfer im Reiter Ändern kann der Button Systemprüfer mit dem Befehl Inspizieren ausgeführt werden und kontrolliert werden ob der Strang die richtige Fließrichtung aufweist. sollte der Systemprüfer nicht erscheinen ist das Rohrnetz fehlerhaft.

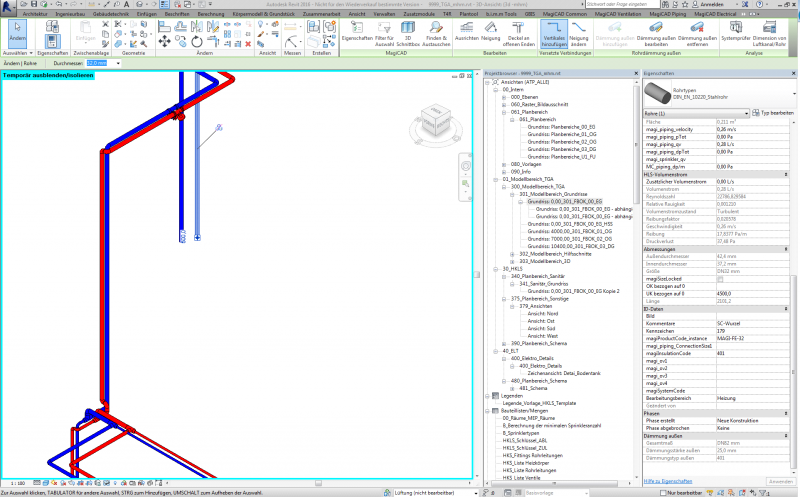

Für die Berechnung ist im Parameter Kommentar der Text SC-Wurzel einzutragen, sonst ist es nicht möglich zu berechnen.
Vor der Durchführung der Druckverlustberechnung ist es sinnvoll eine überschlägige Berechnung mit Revit bzw. MagiCAD durchzuführen.
Einstellung Luftkanalberechnung
Am Anfang müssen die ganzen HKLS Familien in die Übersetzungstabelle gespielt werden, um einen reibungslosen Export zu garantieren.
Bevor an eine Berechnung in der Software Solar Computer gemacht werden kann, ist darauf zu achten, dass das eingebaute Rohrzubehör in der Übersetzungstabelle definierte ist. Die Definition erfolgt im Register GBIS auf dem Button Bauteil-Übestzungstabelle. In dieser Übersetzungstabelle ist für jede einzelen Familie festzulegen um welches Einbauteil(Absperrer, Regulierventil,...) es sich hier handelt.
Einstellung Rohrnetzberechnung
Zuweisung der Materialen zu den einzelnen Kanalroutings

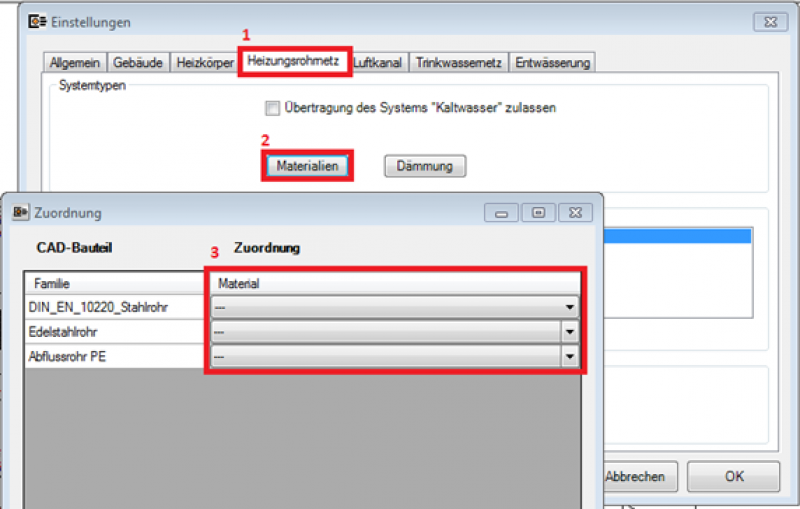

Für die Kanalroutings können im Reiter Luftkanal die Materialien zugeordnet werden, dass für die Berechnung die richtigen Rauigkeits- und Druckverlustwerte verwendet werden.
Zuweisung der Materialien zu den einzelnen Dämmungsfamilien

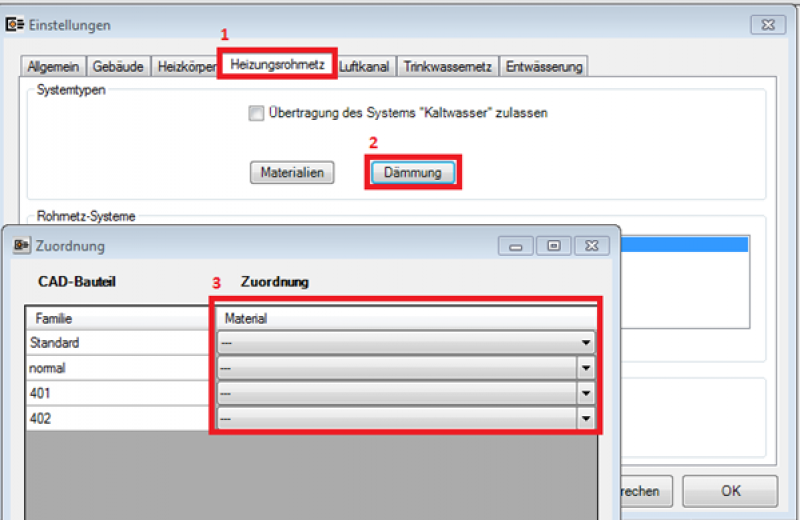

Für die Dämmungsfamilien können im Reiter Heizungsrohrnetz die Dämmung zuwiesen werden um in weiteren Folge die richtigen Massen anhand der Bauteilliste auszuwerten.

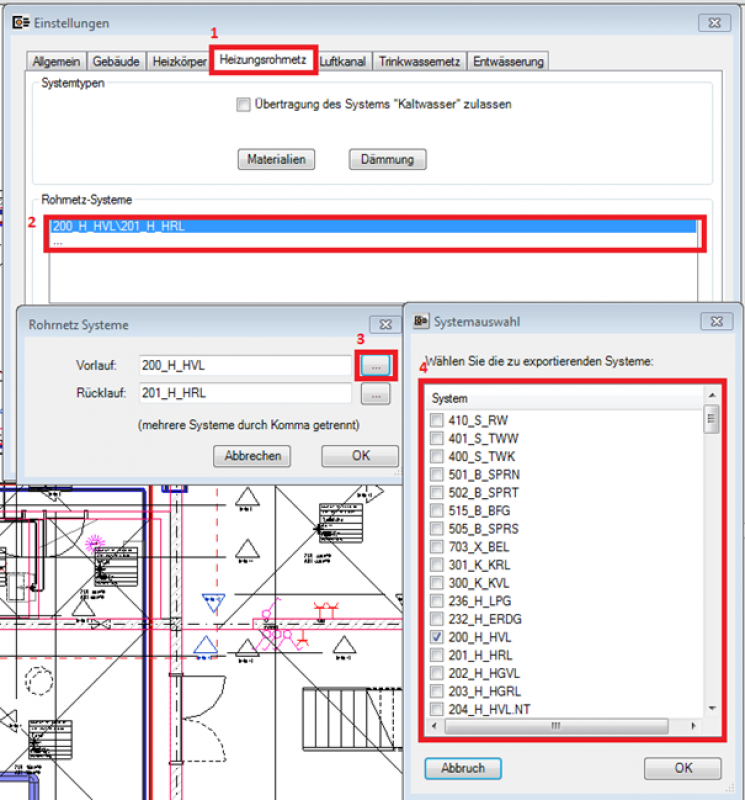

Vor dem Export des Heizungsrohrnetzes sind die Rohrsysteme (unter GBIS -> Einstellungen -> Heizungsrohrnetz) die einzelnen Systemtypen zum Zuweisen. Der Höhenunterschied von der Wurzel bis zur letzten Entnahmestelle muss ebenfalls angegeben werden.
Über den Befehl Bestandsnetz im Reiter GBIS auf dem Button Rohrnetz-Export kann das Bestandsnetz in die Berechnungssoftware exportiert werden
Den Berechnungsvorgang in der Berechnungssoftware Solar-Computer wird unter dem Leitfaden Rohrnetzberechnung_Heizung genauer beschrieben.
Rohrnetz-Import in Revit

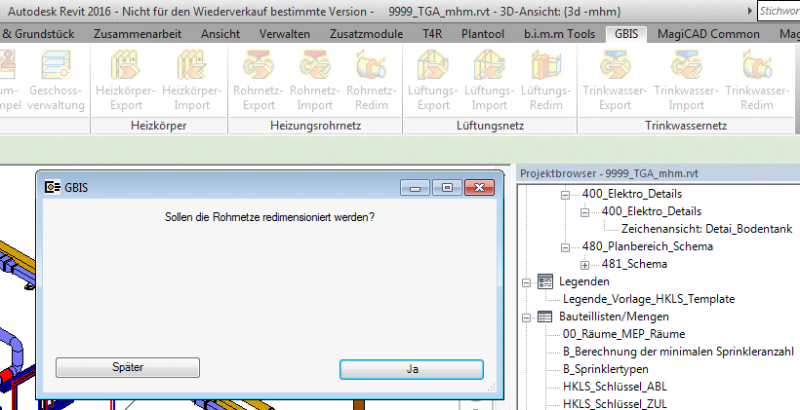

Die ausgelegten Rohrleitungen werden nach der Berechnung in das TGA-Modell zurückgeladen. Die Ergebnisüberspielung erfolgt über den Reiter GBIS mit dem Befehl Rohrnetz-Import. Anschließend kann im gleichen Register mit dem Befehl Rohrnetz-Redim die Dimensionen der Rohre bzw. Rohrformteile der Berechnung übernommen und im Modell angepasst werden.
ACHTUNG es werden keine Kanaleinbauten redimensioniert!!!
