Heizkörper

Heizkörper geben Wärme im Raum ab und helfen so, im Raum die gewünschte Temperatur zu erreichen. Je nach Nutzungsszenario im Raum können Heizkörper in den verschiedensten Varianten auftreten - wasserführend, elektrisch oder in einer Mischform.


In dieser Phase erfolgt noch keine Darstellung der Heizkörper.



In dieser Phase erfolgt noch keine Darstellung der Heizkörper.


Darstellung

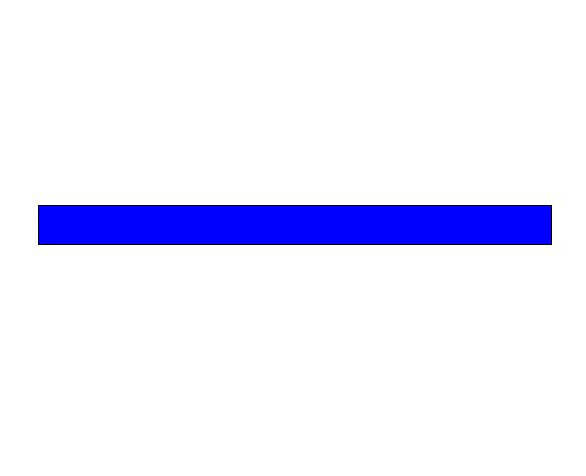

Plandarstellung

Plandarstellung

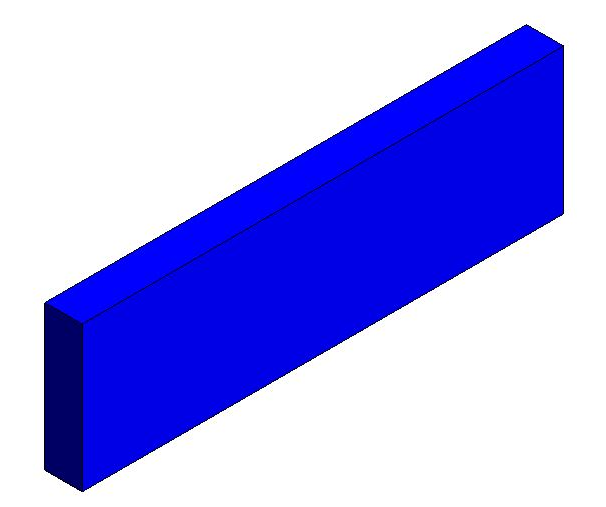

Modelldarstellung

Modelldarstellung

Merkmale

In dieser Phase wird das Bauteil erstmalig platziert und automatisch mit geometrischen Merkmalen versehen.

  • Höhe

Beschriftung

In dieser Phase werden Heizkörper erstmals beschriftet.

  • Dimensionen (Länge/Höhe/Breite)
  • Typ
  • Ausführungsart

Archicad Content
Die Beschriftung der Elemente erfolgt optimalerweise über eine Familie, welche die erforderlichen Informationen aus den Parametern und Merkmalen der Heizkörper ausliest.

Anleitung

Archicad Content
Die Erstellung der Heizkörper in dieser Phase erfolgt analog zu den HLS-Bauteilen.


In dieser Phase bleiben die Plan- und Modelldarstellungen der Heizkörper unverändert zur Erstellung in der  Entwurfsphase.


Darstellung

Plandarstellung

Plandarstellung

Modelldarstellung

Modelldarstellung

Merkmale

In dieser Phase werden keine Merkmale ergänzt.

Beschriftung

In dieser Phase werden zusätzliche Merkmale eines Heizkörpers beschriftet.

  • Heizkörperventileinstellung
  • Leistung
  • Hersteller (optional)

Archicad Content
Die Beschriftung von Elementen erfolgt optimalerweise über eine Familie, welche die erforderlichen Informationen aus den Parametern und Merkmalen vom Heizkörper ausliest.

Anleitung

Archicad Content
In dieser Phase bleibt die Darstellung und die Steuerung der Heizkörper unverändert zur Erstellung in der   Entwurfsphase. Ergänzend sind die BOA-Hinweise zu beachten.
