In diesem Artikel erfahren Sie, wie ein IFC-Export aus ArchiCAD für Revit MEP funktioniert, wir zeigen Ihnen geeignete Einstellungen des IFC-Übersetzers, um den Revit-Import zu optimieren.
Weitere Informationen zum Thema IFC und Schnittstellen befinden sich im Artikel Übersicht über IFC-Schnittstellen.
Verwendete Software:
- ArchiCAD 24 Build5000
- Revit2021 + ArchiCAD Add-in für Revit
Für den TGA-IFC-Export gibt es in ArchiCAD einen speziellen Übersetzer mit Namen Revit MEP.

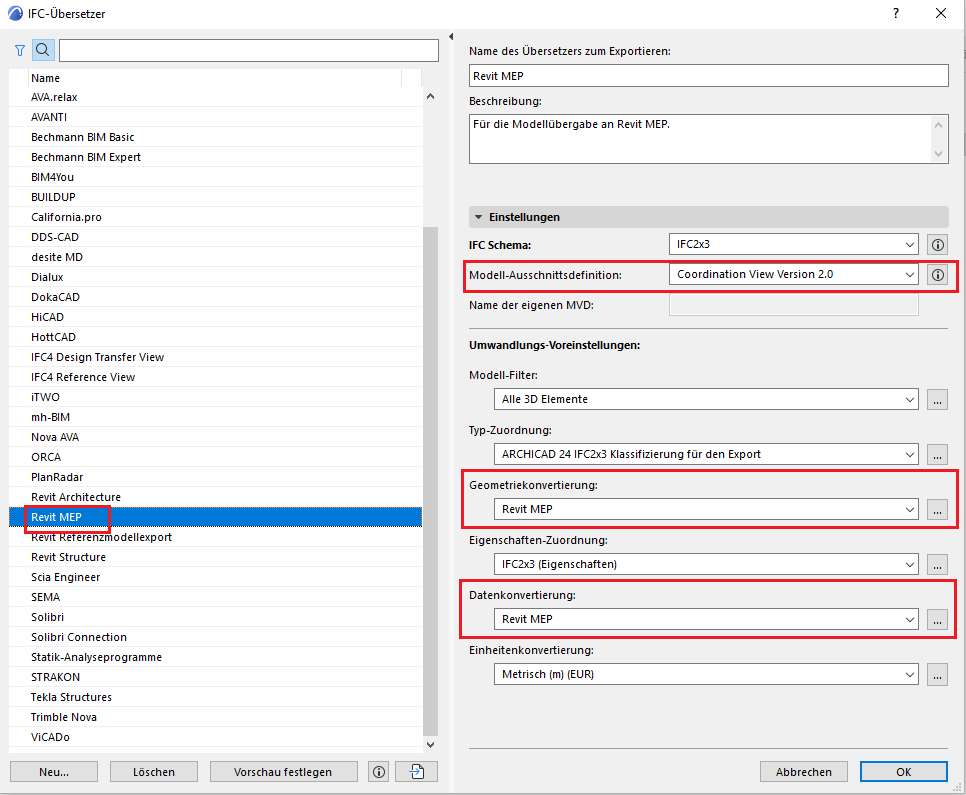

Dieser ist unter Ablage --> Interoperabilität --> IFC --> IFC-Übersetzer --> Übersetzer zum Exportieren --> Revit MEP zu finden.
Zur Optimierung des IFC-Exports sollten die vordefinierten Einstellungen geringfügig abgeändert werden:
Die standardisierte Datenkonvertierung des Revit MEP IFC-Übersetzers ist nicht optimal, da die exportierten Elemente nicht alle benötigten Informationen beinhalten. Es empfiehlt sich daher, die Datenkonvertierung auf "BIM4you" zu ändern. Diese Option wird alle zur Verfügung stehenden alphanumerischen Informationen mitliefern.
Der Revit MEP Übersetzer ist mit der "Extrudiert/rotiert" Geometriekonvertierung eingestellt. Leider verursacht diese Methode in Revit einen fehlerhaften Modellinhalt. Einige Wände werden ohne Geometrie übernommen und das Modell wird falsch dargestellt. Anhand dieser Erfahrung empfehlen wir die BREP Geometriekonvertierung. BREP steht für Boundary Representation, auf Deutsch Begrenzungsflächenmodell. Die parametrisierten Geometrieparameter der Modellelemente gehen zwar verloren, aber die Elemente werden mit präzisen dreidimensionalen Körpern transformiert. Das ist kein Nachteil, wenn man einer "Referenzmodell"-Arbeitsmethode folgt.
Die Einstellungen des IFC-Übersetzers sind folgende:
Die Modell-Ausschnittdefinition (MVD) sollte auf "FM Basic Handover" gestellt werden.
Im Fenster Geometriekonvertierung die Einstellung
- "BREP Geometrie in der aktuellen Farbe für alle Elemente nutzen" sollte ausgewählt werden
- "Brutto-Geometrie der Elemente exportieren" sollte inaktiv sein

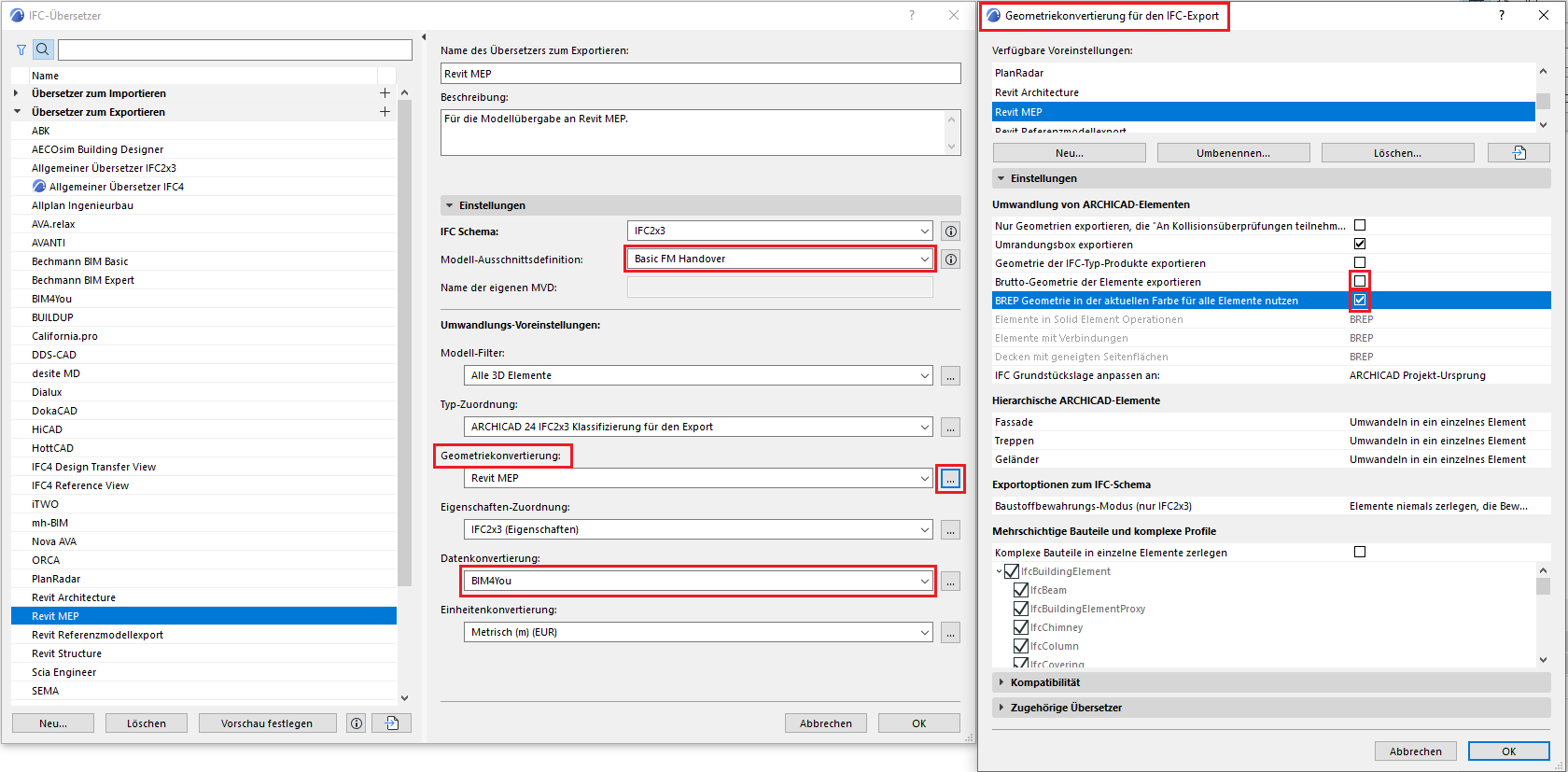

Die Datenkonvertierung sollte auf "BIM4you" gestellt werden, sodass alle Informationen der Elemente exportiert werden können. Die benötigten Einstellungen werden im folgenden Bild hervorgehoben:
IFC-Typ Zuordnung
Für die Energiekalkulation kann Revit nur raumbegrenzende Bauteile verwenden. Nicht alle IFC-Typen werden dementsprechend in Revit erkannt, deshalb sollte man in ArchiCAD einige Änderungen durchführen.

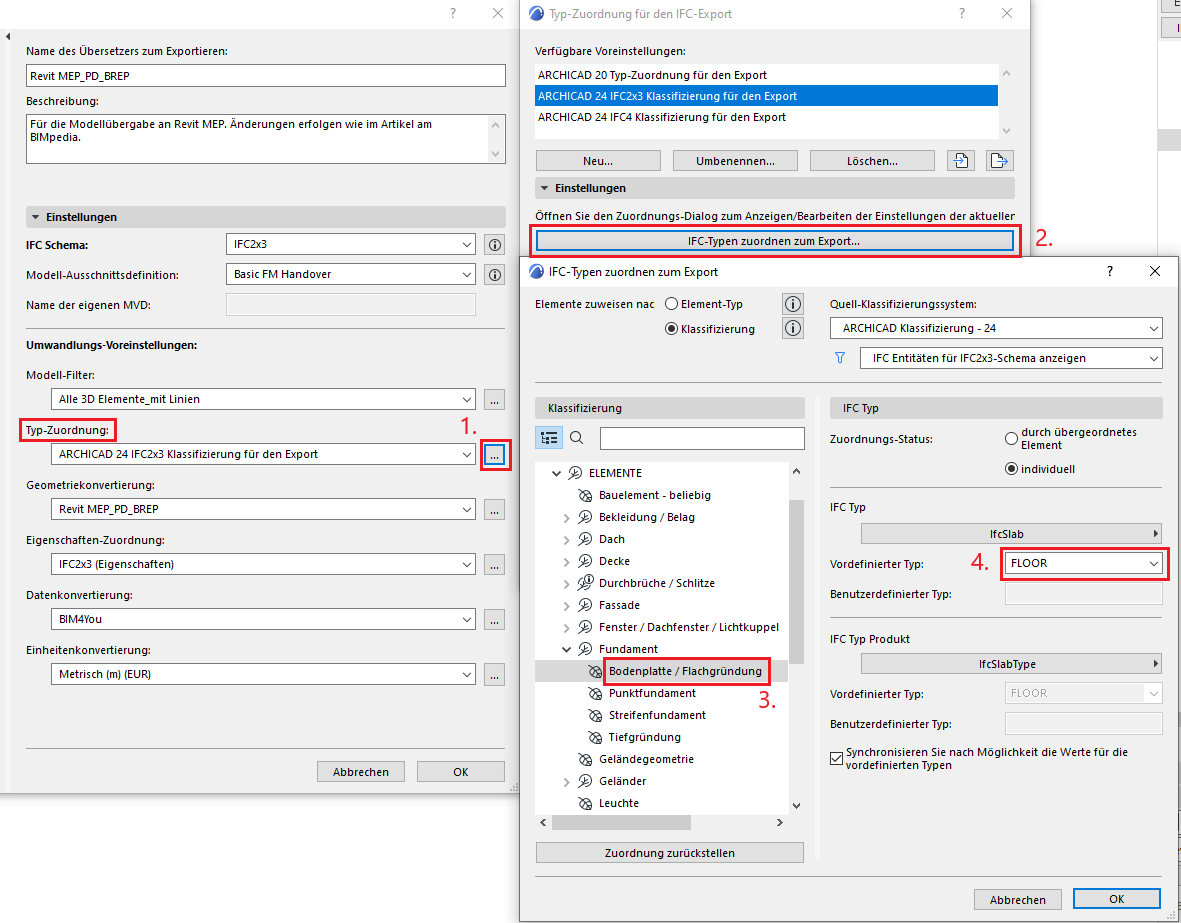

Die Bodenplatte gehört normalerweise zur IFC-Einheit/Typ "ifcSlab" und dem vordefiniertem Typ "BASESLAB". Leider wird dieser vordefinierte Typ in Revit nicht als raumbegrenzendes Bauteil erkannt. Ändern Sie diesen Typ auf "FLOOR". Die benötigte Einstellung sehen Sie unten.
- Öffnen Sie das Dialogfenster der IFC-Typ-Zuordnung des ausgewählten Export-Übersetzers
- Öffnen Sie das zweite Dialogfenster
- Wählen Sie die gewünschte Klassifizierung (nun Bodenplatte/Flachgründung) in der linken Liste aus
- Wählen Sie im Popup-Fenster "FLOOR" aus
Hinweis: Definieren Sie für den TGA-IFC-Export einen eigenen Übersetzer, aber verwenden Sie dessen Typ-Zuordnung nicht für die Koordination. Wenn Sie eine IFC-Datei an die Gesamtkoordination liefern wollen, klassifizieren Sie die Bodenplatte wie ursprünglich als "BASESLAB".
Unserer Erfahrung nach kann Revit einzelne Elemente so übersetzen, dass diese zu bearbeitbaren Objekten werden.
Wenn die Einstellung "Brutto-Geometrie der Elemente exportieren" aktiviert ist, sind Wände mit Fenster, Türen oder anderen Durchbrüchen teilweise bearbeitbar.
Der Versatz zur Ebene der Elemente bleibt bearbeitbar, unabhängig von den Einstellungen. Beispielsweise die Höhe einer Stütze bleibt bearbeitbar.
Hinweis
Mit den folgenden Einstellungen in der Geometriekonvertierung kann man ein IFC-Modell exportieren, welches in Revit teilweise bearbeitbar ist, aber leider werden gewisse Elemente und fast alle Verschneidungen dabei fehlerhaft übersetzt. Wir möchten darauf hinweisen, dass beim Design-Transfer (Entwurfsübergabe) nur begrenzte Möglichkeiten zwischen den zwei Programmen zur Verfügung stehen. Einige Tragwerks-Analyse-Programme können ein solches Modell für Berechnungen verwenden, weil für diese die Informationen der Referenzlinien/Oberflächen relevanter sind als eine exakte Geometrie. Für Mengenermittlungen sind diese Geometriekonvertierungen nicht geeignet.

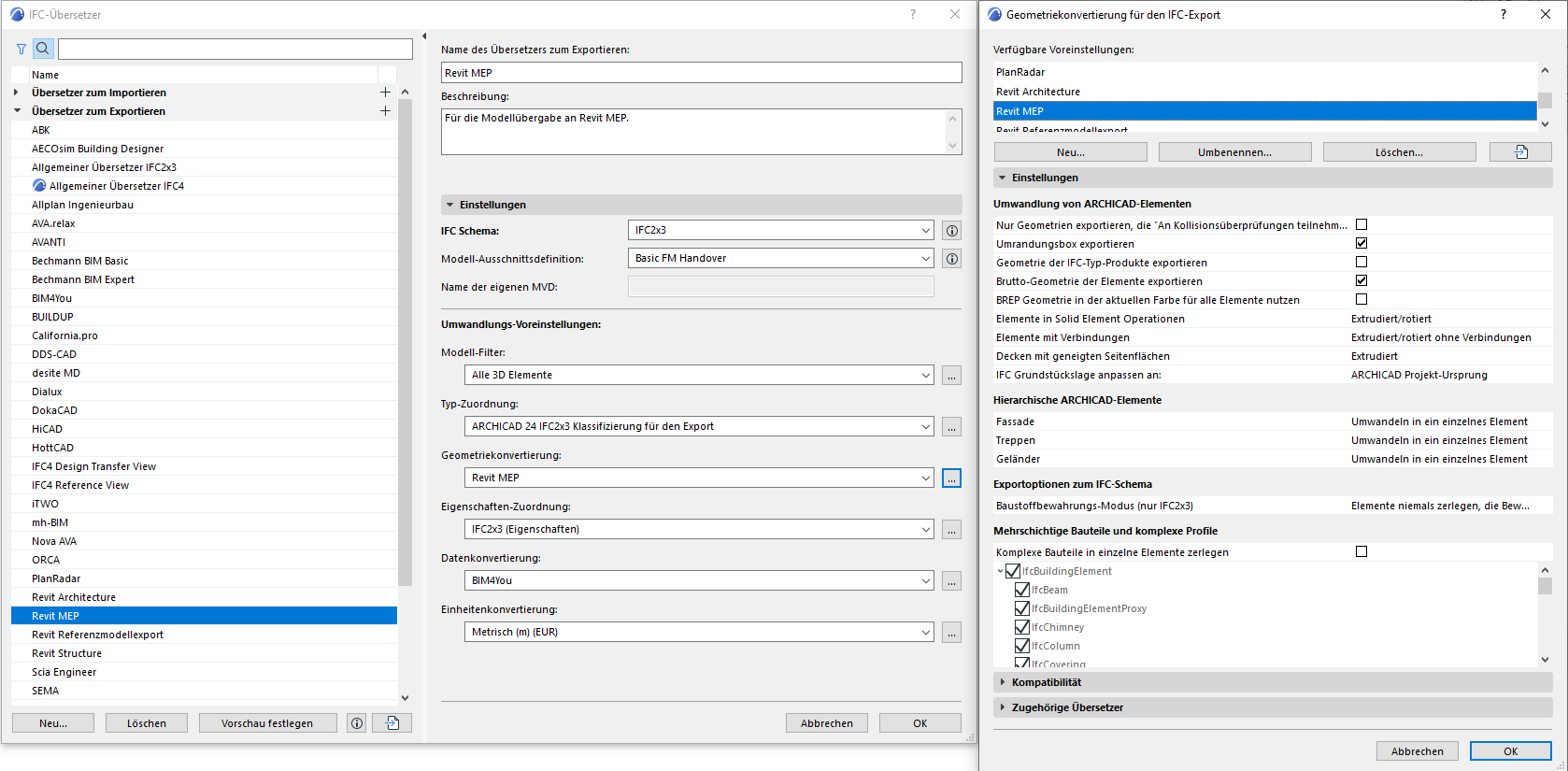

Entsprechende Einstellungen können Sie im unteren Bild sehen.

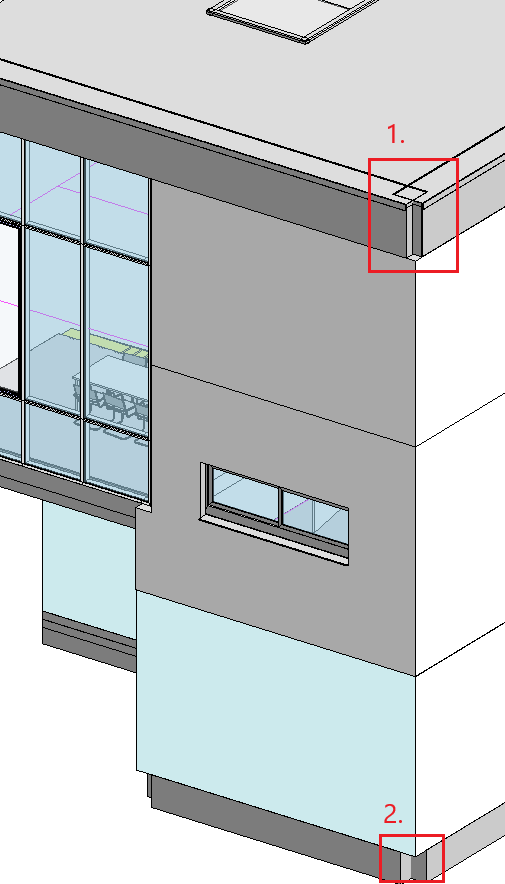

Hier kann man anhand der Abbildungen das Ergebnis in Revit sehen.
- Die Wand wurde in Revit als Wand erkannt.
- Die Verschneidungen der Baustoffe wurden in Revit ignoriert und die Bauteile überlappen sich. Der Fussbodenaufbau sitzt in der Wand, usw.
- Die Verbindung der profilierten Wände ist nicht mehr vorhanden.
- Die Verbindung der Träger im Fundament ist nicht mehr vorhanden, dadurch haben wir falsche Geometrien.
