Im folgenden Artikel wird beschrieben, was zu beachten ist, wenn ein IFC-Modell aus ArchiCAD exportiert werden soll.
Weiterführende Informationen zum Thema IFC und Schnittstellen finden sich im Artikel Übersicht über IFC-Schnittstellen und im Artikel IFC-Übersetzer ArchiCAD.
Suchbegriffe: Dateiformat, Zusammenarbeit, integrale Planung, Datenimport, Datenexport, Übertragung, mappen, Parametermapping, zuweisen, interdisziplinär, Authoring Tools, Software, Modelling, Datenformat
Die Voraussetzung für einen korrekten IFC-Export aus ARCHICAD ist ein "sauberes" 3D-Modell. Sauber bedeutet, fehlerfrei modelliert bzw. ohne grobe Kollisionen. Nur so werden die Verbindungen verschiedener Elemente im IFC-Export korrekt dargestellt. Weiterführende Informationen zum Thema Definition von Kollisionen finden sich im Artikel BIM-Begriffe.
Für einen spezifischen Export, wie zum Beispiel der Export eines Tragewerksplans, ist das Modell konkret aufzubereiten (siehe Beispiel).

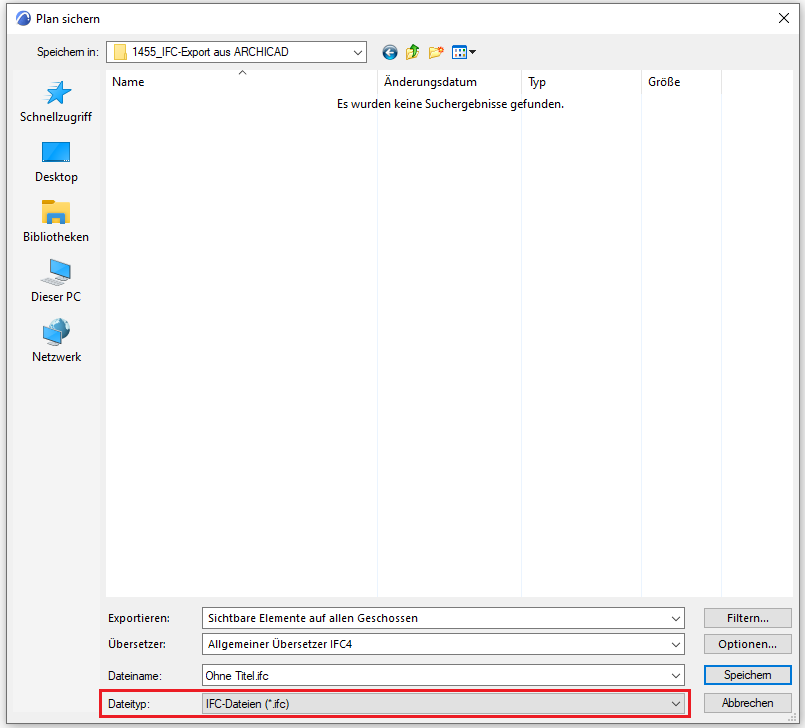

Zunächst ist das Projekt in der Ablage mittels Speichern unter > Dateintyp > IFC zu sichern.
Einstellungen für das Filtern des Modells können ebenfalls noch getroffen werden.

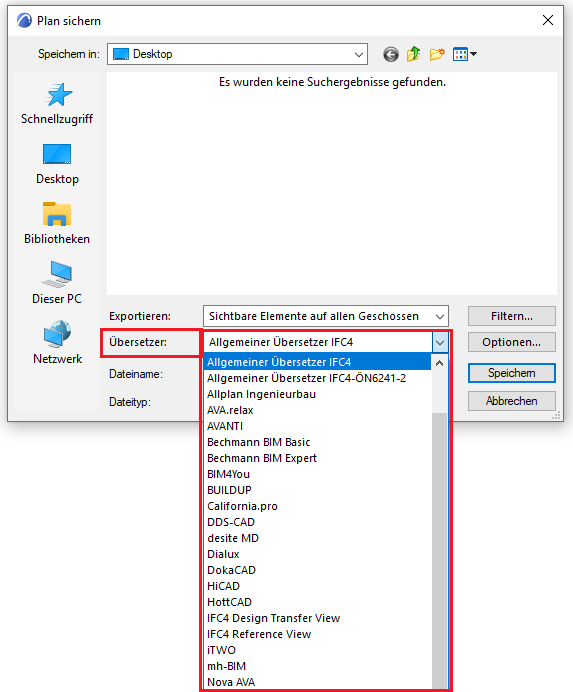

Es stehen auch mehrere IFC-Übersetzer zur Verfügung:
- programmspezifisch
- plattformspezifisch
- funktionsspezifisch
- usw.
Filtern
Im Feld Exportieren kann ausgewählt werden, welche Elemente exportiert werden sollen - das komplette Projekt, das aktive Geschoss komplett oder in Teilen bzw. nur die sichtbaren Elemente im aktuellen Geschoss oder in allen Geschossen.
Hinweis: Um die oben genannten Funktionen nutzen zu können, ist das Speichern mit aktivem Grundriss wichtig.
Unter die "sichtbaren Elemente" fallen die aktiven Ebenen wie auch die aktuelle Strukturdarstellungen (komplettes Model/ ohne Bekleidung/ Kern / nur Kern bzw. tragende Elemente etc.).

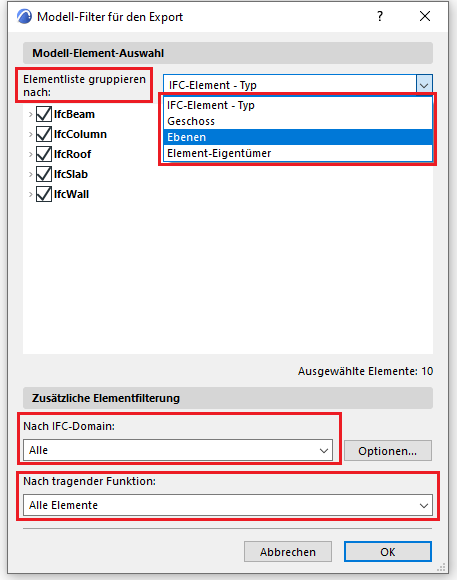

Sollen noch etwas präzisere Parameter beim Exportieren gewählt werden, kann der Filterbutton benutzt werden. Hier ist es möglich, den IFC Export nach IFC-Element-Typ, Geschoss, Ebenen oder Element-Eigentümer zu filtern. Auch können die IFC-Elemente nach IFC-Domain oder nach tragender/nicht-tragender Funktion gefiltert werden.
Übersetzer Voreinstellungen

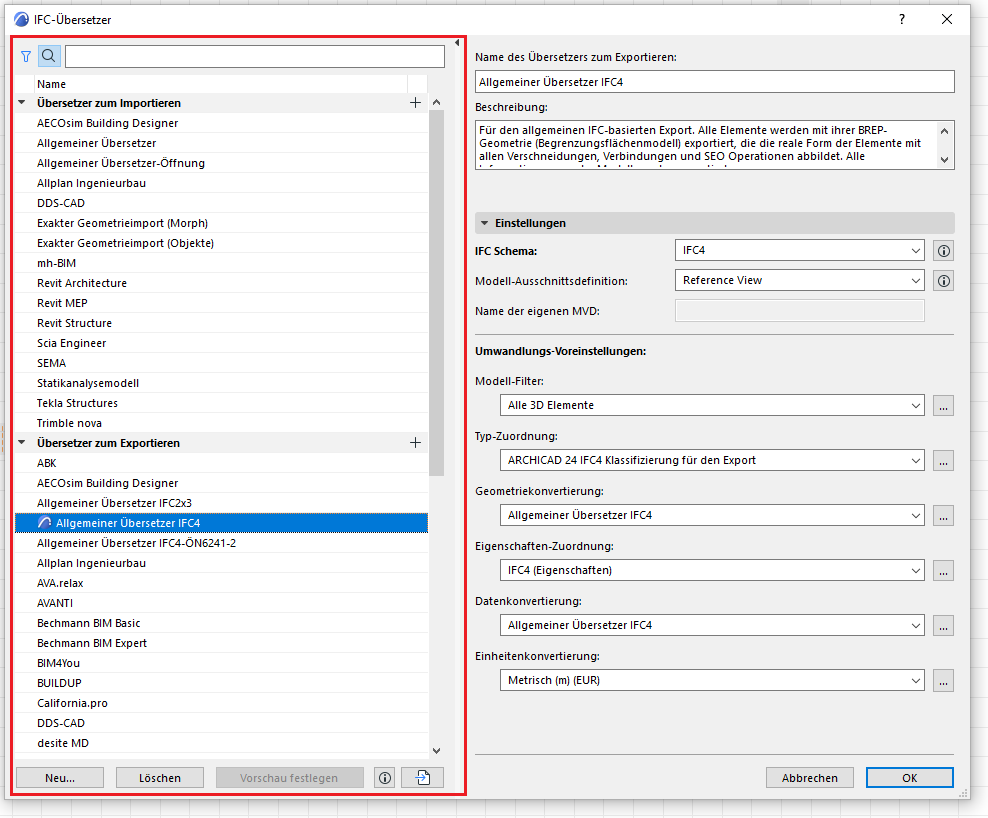

Es ist möglich, sich selbst einen personalisierten Übersetzer herzustellen oder aber einen der vorhandenen Übersetzer je nach Bedarf anzupassen, sollten die Default-Übersetzer die Vorgaben nicht erfüllen.
Siehe Ablage > Interoperabilität > IFC > IFC-Übersetzer
Das IFC-Schema ist in IFC2x3 oder IFC4 möglich, wobei IFC2x3 zu empfehlen ist, da ArchiCAD FC2x3TC1 lizensiert ist.
Beim Modellfilter kann der Export mit Filtern (2D, 3D, Elemente, tragend, nicht tragend, usw) optimiert werden.

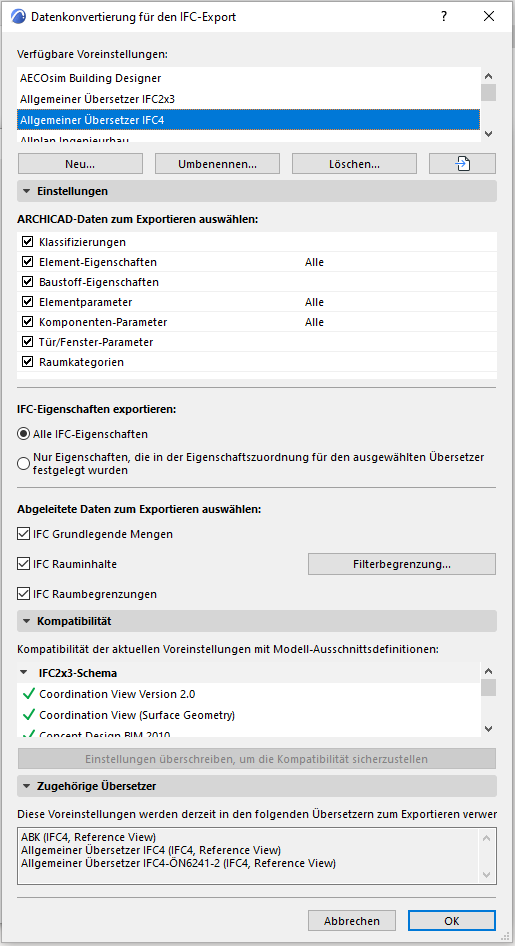

In der Datenkonvertierung kann entschieden werden, welche ArchiCAD-Daten exportiert werden und auf welche Weise.
Geometriekonvertierung

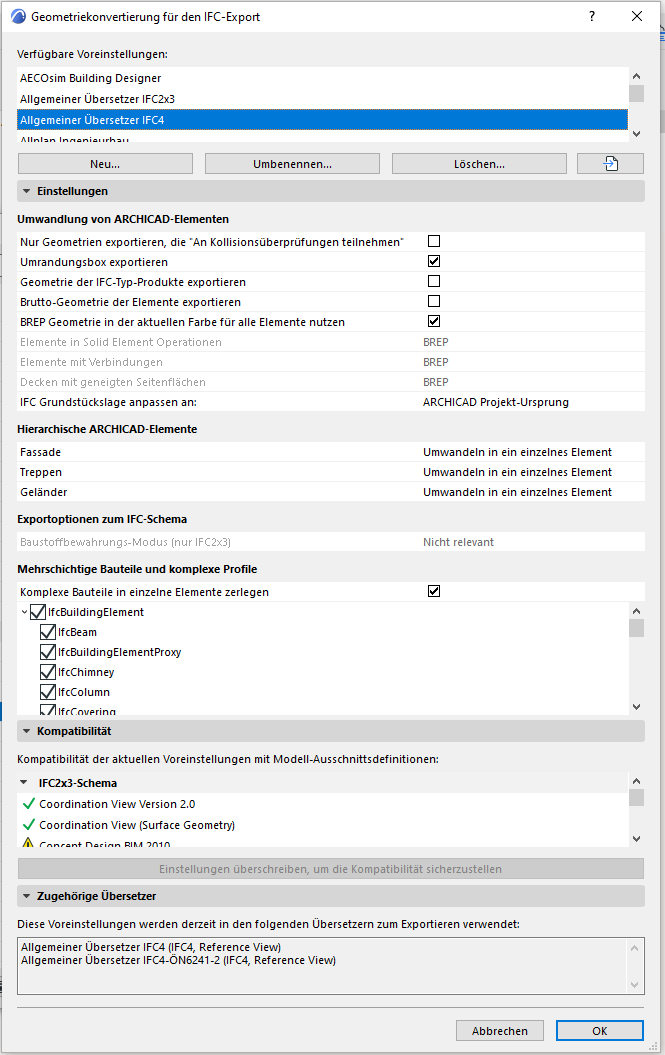

Eine der wichtigesten Einstellungen ist die Geomotriekonvertierung für den IFC-Export:
- BREP Geometrie (in Verwendung als Referenzmodell)
- Extrudierte Geometrie (in Verwendung für weiter Bearbeitungen)
Sie können mit dem Publisher ebenso IFC-Datei exportieren.
Weiterführende Informationen zum Thema IFC-Export mit dem Publisher in ArchiCAD finden sich im Artikel
Beim IFC-Export kann es zu verschiedenen Fehlern kommen, im IFC-Export-Ergebnis werden diese Fehler allerdings dargestellt. Die Anzahl und Art der Fehler werden ebenfalls mitgeteilt.
Fehlerbehebung
Die Fehler müssen meist einzeln behoben werden - dafür wird das Report Fenster Ablage > Info > Session-Protokoll geöffnet.

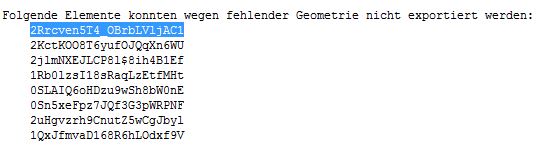

Hier kann die IFC-ID des fehlerhaften IFC-Elementes gefunden werden.
Im 3D Fenster können dann mit Suchen & Aktivieren die fehlerhaften Objekte ausfindig gemacht werden.
Hinweis: Dazu unbedingt alle Ebenen einschalten.
Bearbeiten > Suchen & aktivieren
Bespiel:
Kriterium hinzufügen > IFC > ARCHICAD IFC ID > IFC ID aus dem Protokoll hineinkopieren> Auswahl
In diesem Fall handelt es sich um eine Stütze, die sich nicht korrekt mit der Wand und der Decke verschneidet.
