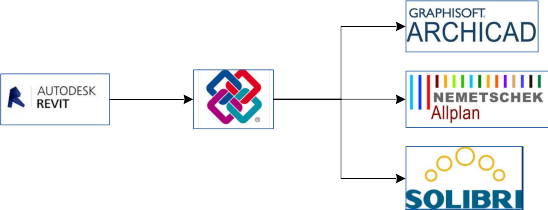

IFC Export aus Revit

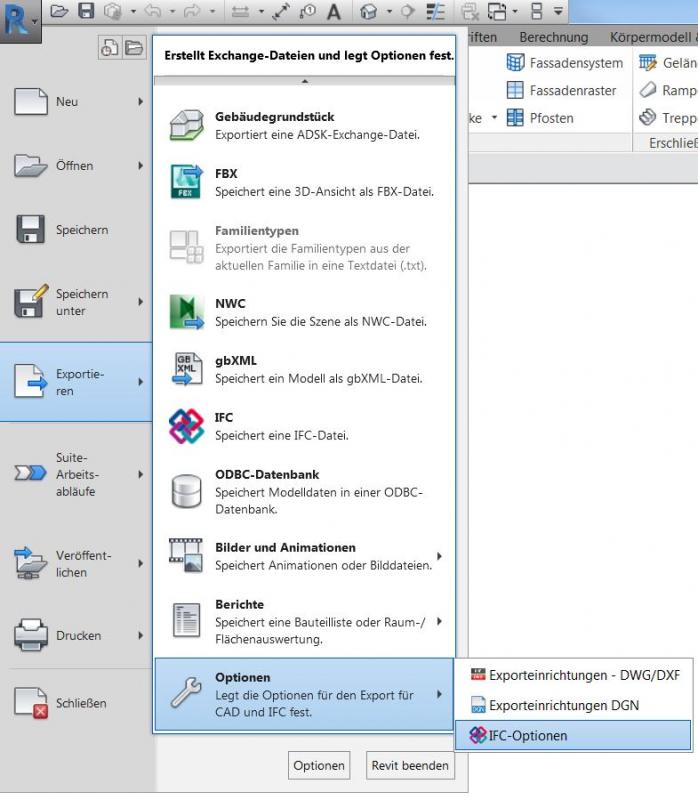

Datei -> Exportieren -> IFC

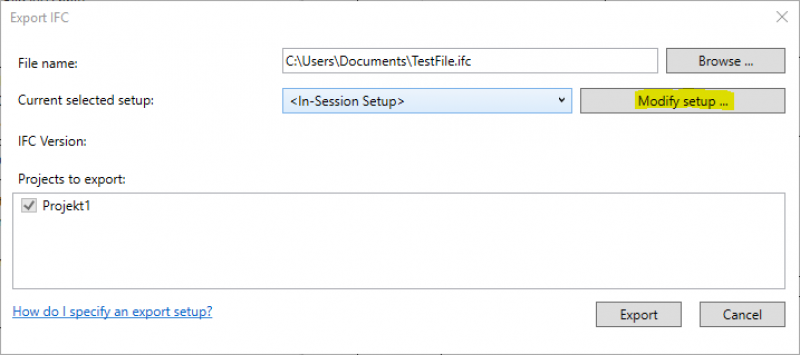

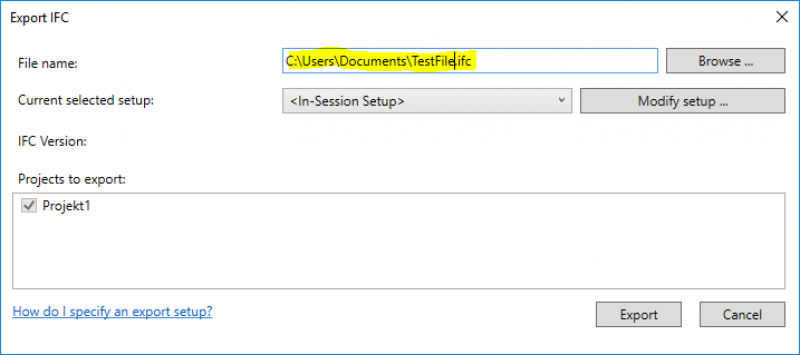

In der Startmaske wird zunächst der Pfad angegeben, unter welchem das IFC abgespeichert werden soll.

Hinweis: Dieser Schritt muss jedesmal getätigt werden, da Revit den letzten Speicherpfad nicht beibehält.

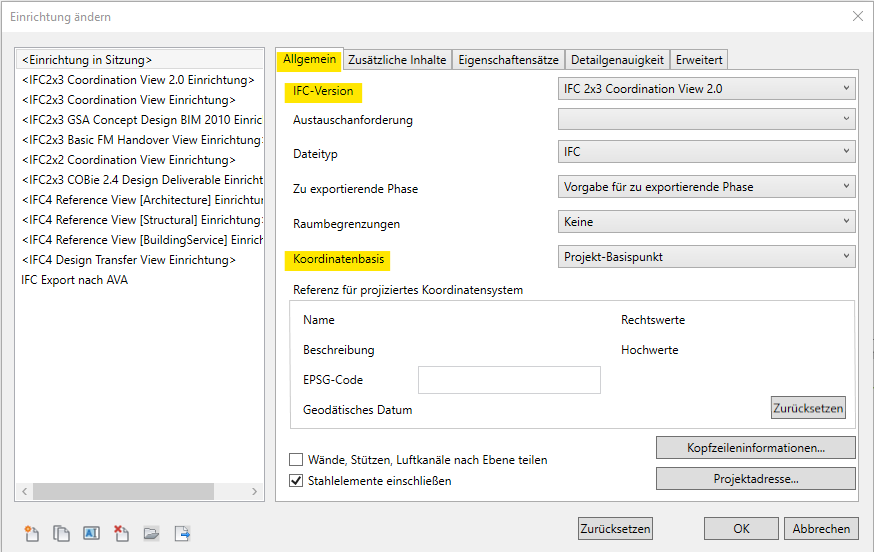

Ist an dem Projekt bzw. Arbeitsplatz noch keine Exporteinstellung definiert worden, so ist unter Modify setup  die Voreinstellung IFC2x3 Coordination View 2.0 zu kopieren und diese dann entsprechend umzubenennen.

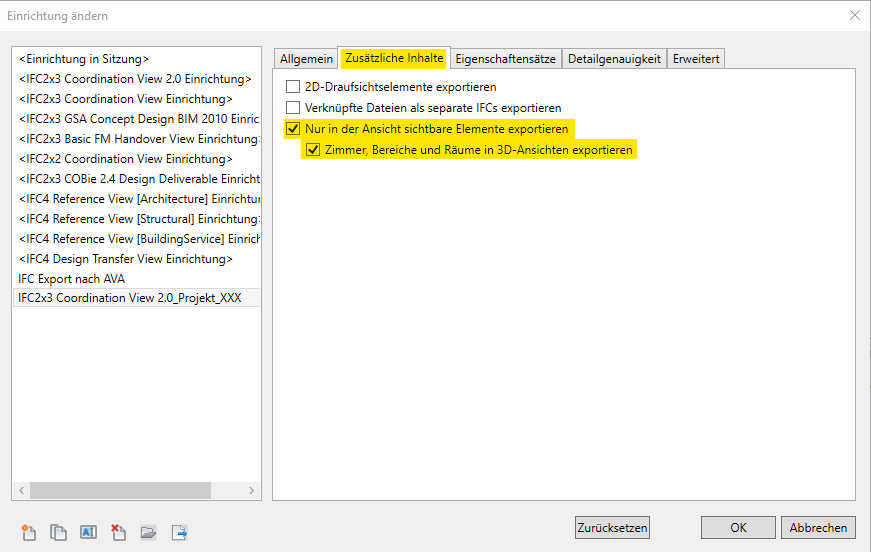

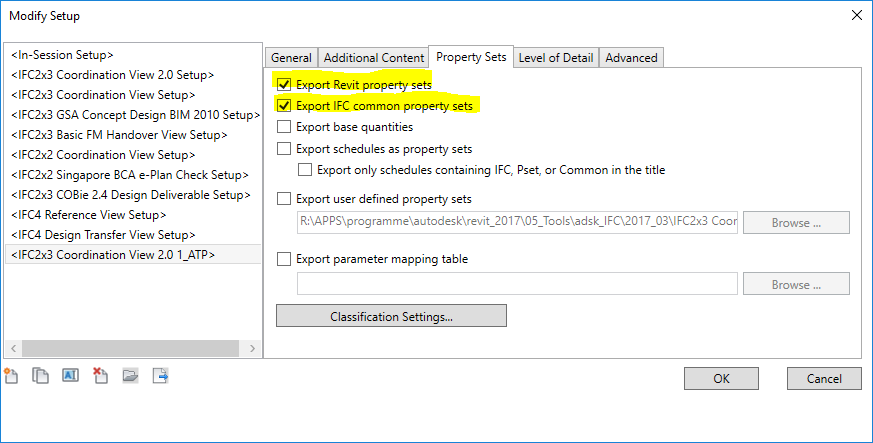

Unter dem Reiter Property Sets im Modify Setup werden die Haken, wie in dem Bild angegeben, gesetzt.

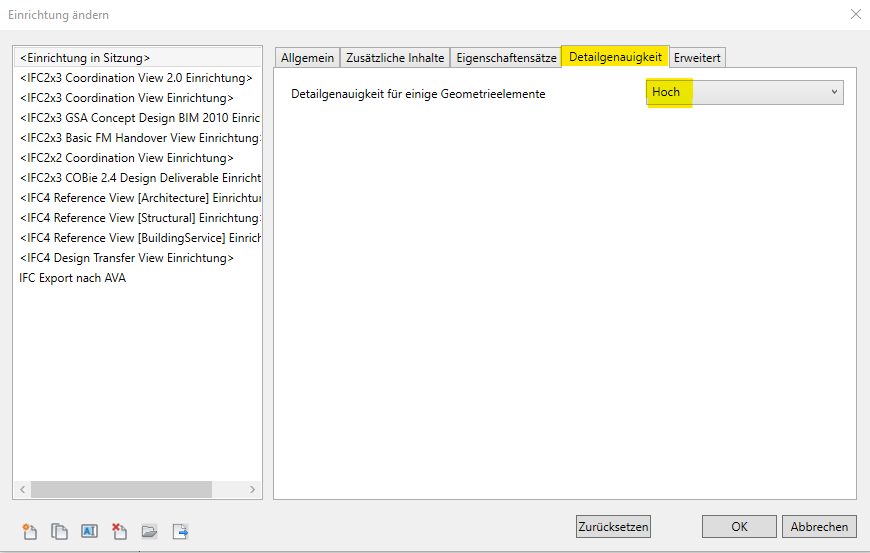

Bei der Option Level of Detail sollte der Detailierungsgrad High eingestellt werden.

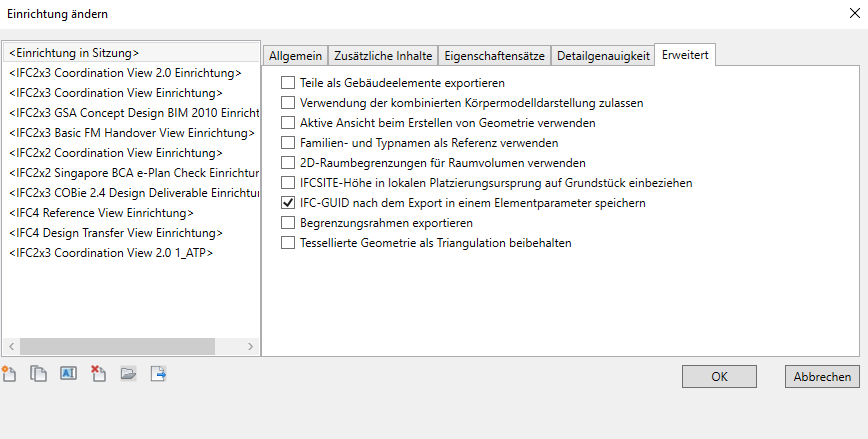

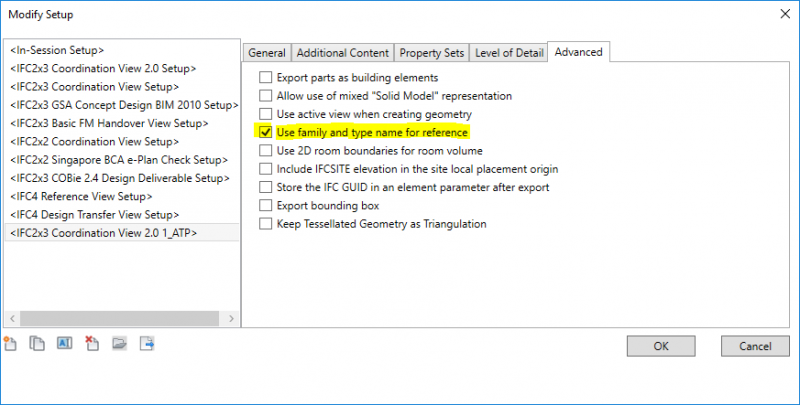

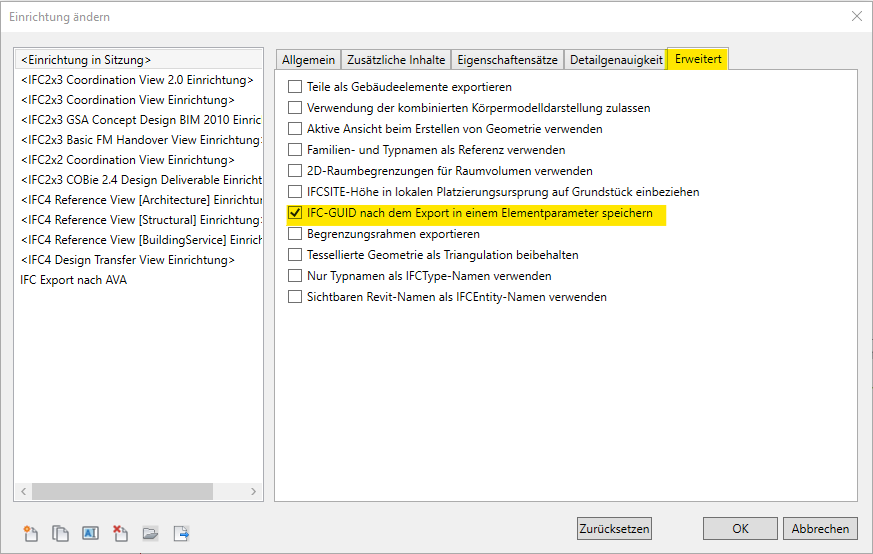

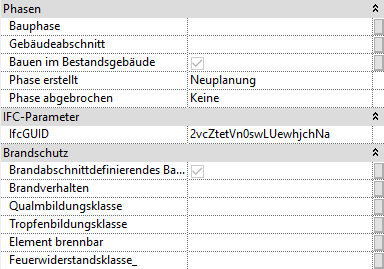

Anschließend wird im Reiter Advanced der Haken bei der Option Use family and typ name for reference aktiv geschaltet.

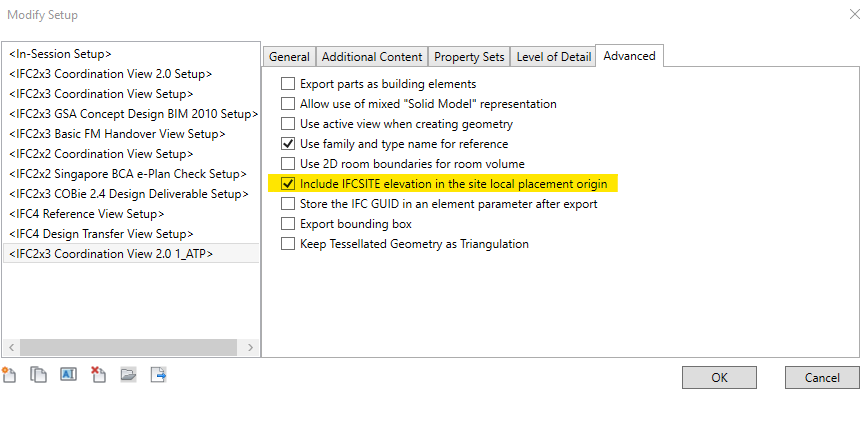

Soll das Modell mit einer richtigen Positon (nach Gauß-Krüger) exportiert werden, so ist weiters die Option Include IFCSITE elevation in the site local placement origin zu aktivieren.

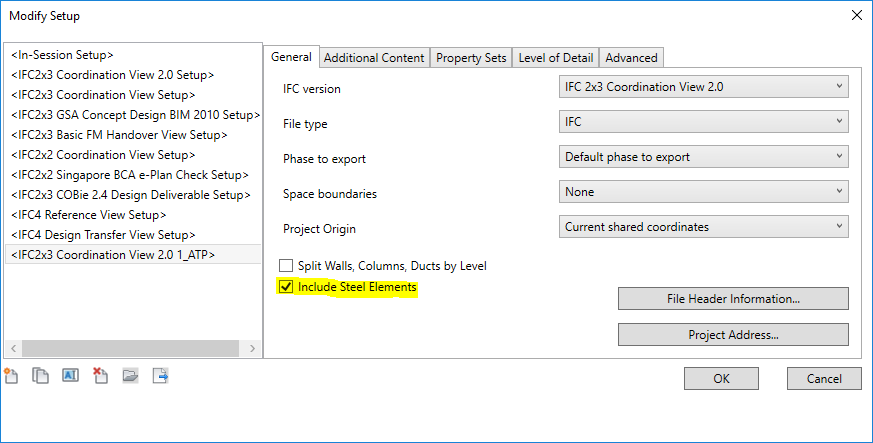

• Neue Stahlbau-Kategorien (2019) können im IFC Export inkludiert werden.

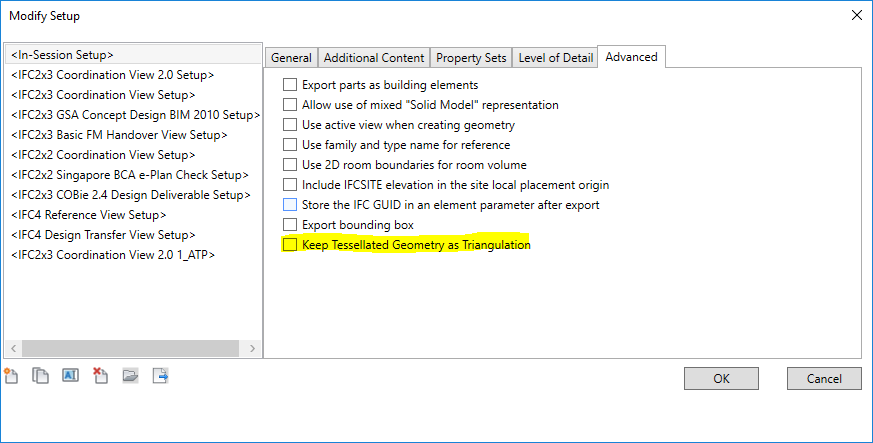

• "Include tesselated geometrie as triangulation" im "Advanced" Reiter

Sollte die erzeugte IFC-Datei fehlerhaft bzw. unvollständig sein, könnte dies mit den Optionseinstellungen für den IFC-Export zu tun haben.

Welche Datei aktuell verwendet wird, lässt sich wie folgt überprüfen:

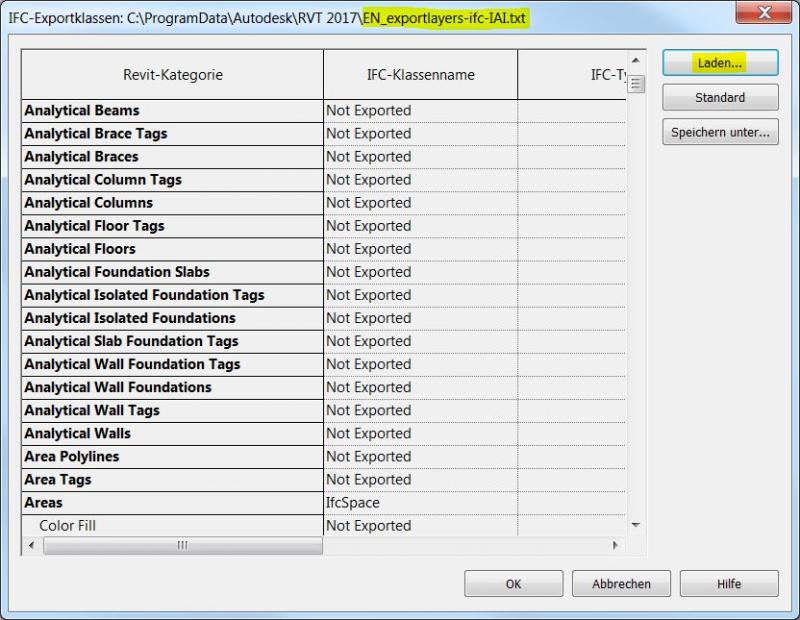

Am unteren Ende des Menüs "Exportieren" befinden sich die Optionseinstellungen.

Die Einstellungen sind in einer txt-Datei gespeichert, deren Inhalt ist im Fenster zu sehen.

Zur Korrektur ist entweder eine andere Datei zu laden, bzw. die bestehende zu kopieren und anschließend zu korrigieren.

Den modifizierten Klassenexport findet man unter:

P:\\APPS\\programme\\autodesk\\revit_XXXX\\01_Einstellungen\\IFC_Export

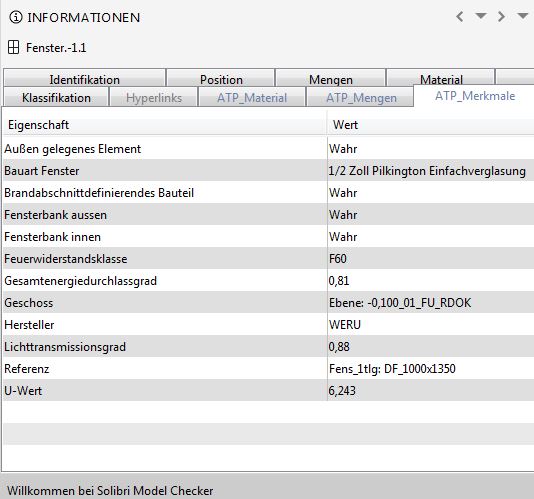

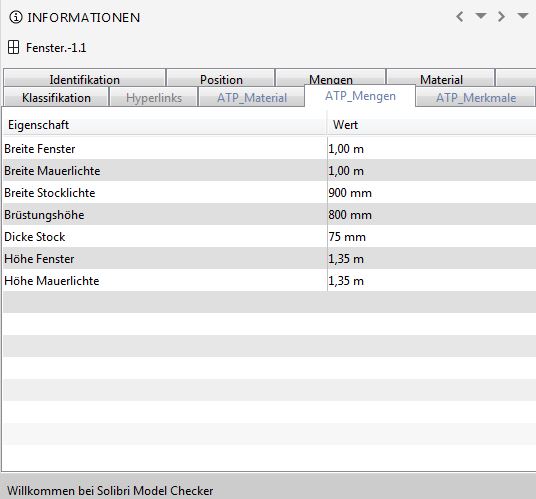

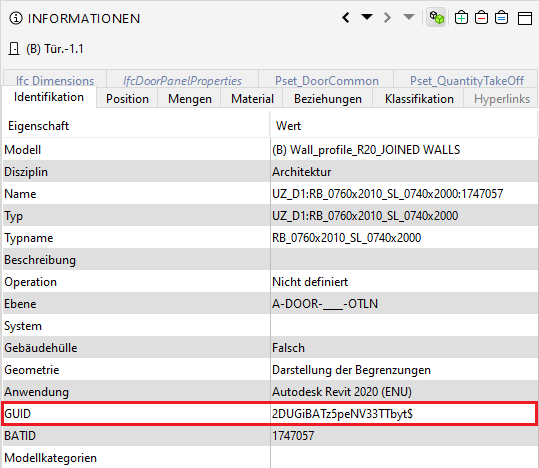

Die exportierte IFC-Datei beinhaltet die ATP Property Sets (siehe Bild), welche alle Parameter/Eigenschaften beinhalten, die von der ÖNORM A 6241 gefordert werden.

Es gibt 3 verschiedene Property Sets:

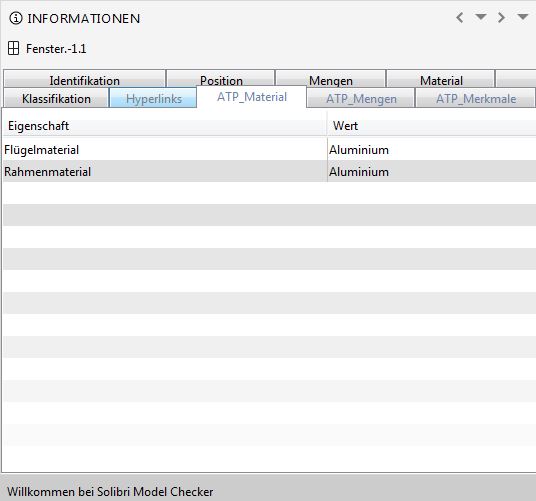

• ATP_Material: Parameter, welcher die Materialien des Elementes beschreiben
• ATP_Mengen: Parameter, welcher Geometrie oder Gewicht beschreiben
• ATP_Merkmale: Parameter, welcher Position oder physikalische Eigenschaften beschreiben

Eine Eigenschaft erscheint in der IFC-Datei jedoch nur wenn diese auch in Revit angegeben ist.

Hier findet man die zugewiesenen Parameter, welche in Revit auf die ÖNORM A 6241 Parameter zugewiesen werden. Bei älteren Templates kann es jedoch passieren, dass manche Parameter nicht ins IFC übergetragen werden oder diese nicht im Template existieren.

Dach

Decke

Fassade

Fenster

Fundament

Geländer

Geschossdecke

Raum

Stütze

Träger

Treppe

Treppenlauf

Tür

Wand

Psets-Erstellung

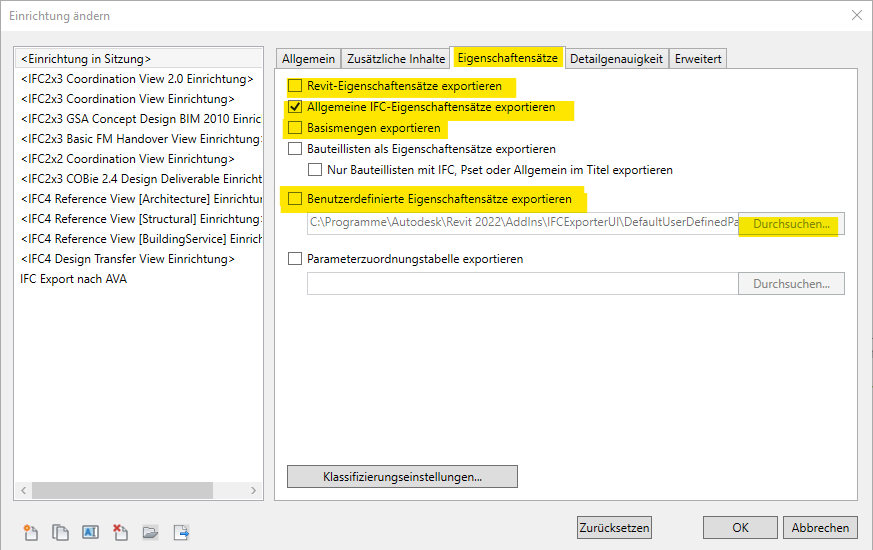

Beim Exportieren von IFC Dateien ins Revit gibt es im Modify Setup den Property Set Reiter. Dort kann eingestellt werden, dass alle Revit Parameter mit exportiert werden --> Export Revit property sets. Die Parameter-Gruppen sind dann die Property Sets. Es werden aber sehr viele Parameter exportiert und daher ist alles am Ende sehr unübersichtlich und es muss lange nach den nötigen Parametern gesucht werden. Die Datei selber wird auch vom Datenvolumen um einiges größer.

Für einen regelkomformen IFC Export (ÖNORM A 6241) werden nur einige spezifische Parameter benötigt. Durch das Erstellen von eigenen Property Sets und der Zuweisung der nötigen Paremeter in diese Property Sets erfolgt ein korrekter IFC Export.

Eigene Property Sets werden in txt Dateien konfiguriert und beim Exportieren manuell ausgewählt: Export user defined property sets (im Property Sets Reiter)

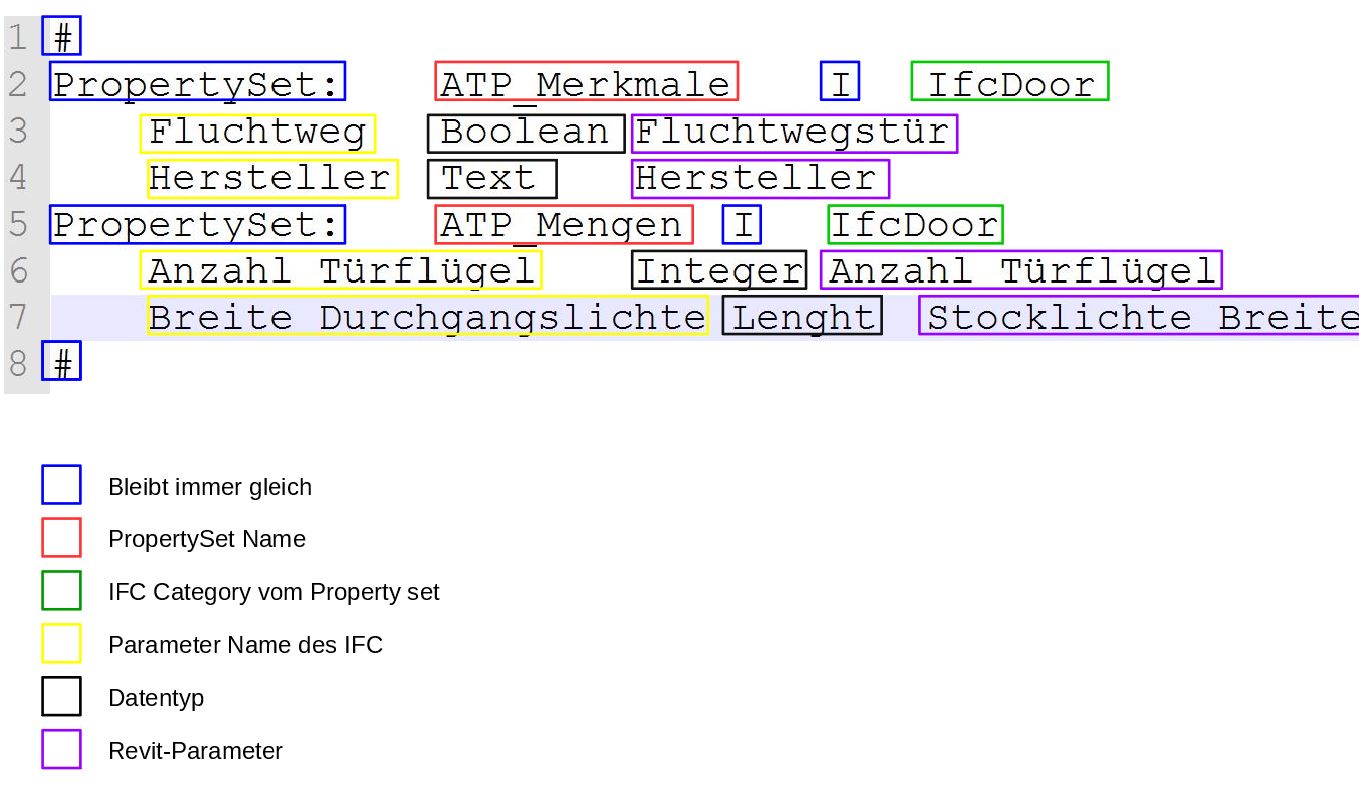

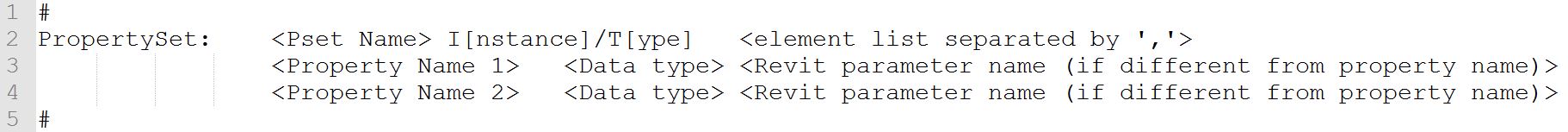

Die Struktur dieser txt Dateien ist sehr simpel:

Format:

Zu beachten ist, dass es in der txt Datei keine Leerstellen geben darf, außer zwischen den Parameter Namen.  Alle Abstände müssen TAB's sein, sonst wird die Datei nicht korrekt gelesen

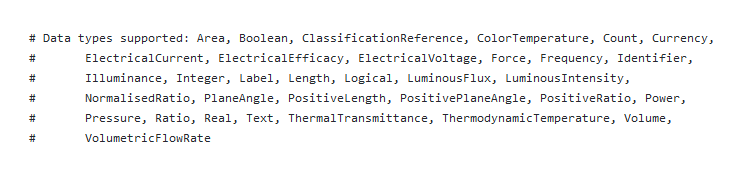

Erlaubte Datentypen:

• Area
• Boolean
• ClassificationReference
• ColorTemperature
• Count
• Currency
• ElectricalCurrent
• ElectricalEfficacy
• ElectricalVoltage
• Force
• Frequency
• Identifier
• Illuminance
• Integer
• Label
• Length
• Logical
• LuminousFlux
• LuminousIntensity
• NormalisedRatio
• MassDensity
• PlaneAngle
• PositiveLength
• PositivePlaneAngle
• PositiveRatio
• Power
• Pressure
• Ratio
• Real
• Text
• ThermalTransmittance
• ThermodynamicTemperature
• Volume
• VolumetricFlowRate

Wichtig: Die .txt Datei ist als UNICODE zu speichern, oder alle Parameter mit Umlaut werden nicht exportiert.

Source FreeBim: https://dbis-freebim2.uibk.ac.at/web

Struktur  -> Basis -> Objektdefinition -> Objekt -> Produkt -> Element -> Gebäude-Element

Der Großteil der Ö-Norm 6421 erforderlichen Parameter sind im ATP Template vorhanden. In der Excel-Matrix IFC_Matrix_Revit_freeBIM.xlsx oder in der Excel-liste IFC_Liste_Revit_freeBIM.xlsx werden die Revit Parameter mit den Ö-Norm Parametern abgeglichen.

(TEAM\\03_BOA\\4118_ATP\\00_Revit_Content\\DE\\08_Konfigurationsdateien\\IFC\\03_Archiv)

In diesen Dateien kann man sehen, welche Parameter existieren und welche nicht. Es gibt aber auch Parameter die exsitieren jedoch nicht dem erforderten Element zugeordnet sind.

Manche Parameter existieren, können jedoch nicht über die txt Datei ins IFC-File exportiert werden. Es handelt sich hierbei um Revit Parameter, die „Enumeration“ sind (Parameter die nur über das Dropdown-Menü auswählbar sind). Der Datentyp Text wird nicht exportiert, allerdings werden diese Parameter als Datentyp „Count“ exportiert und sind sichtbar als Nummer (Revit-Enumeration-Parameter).

Andere Probleme gibt es auch beim Mapping von Materialien. Objekte wie Fassaden geben keine Info über Material aus, sondern nur die Subobjekte, beispielsweise bei Panel oder Stabträger.

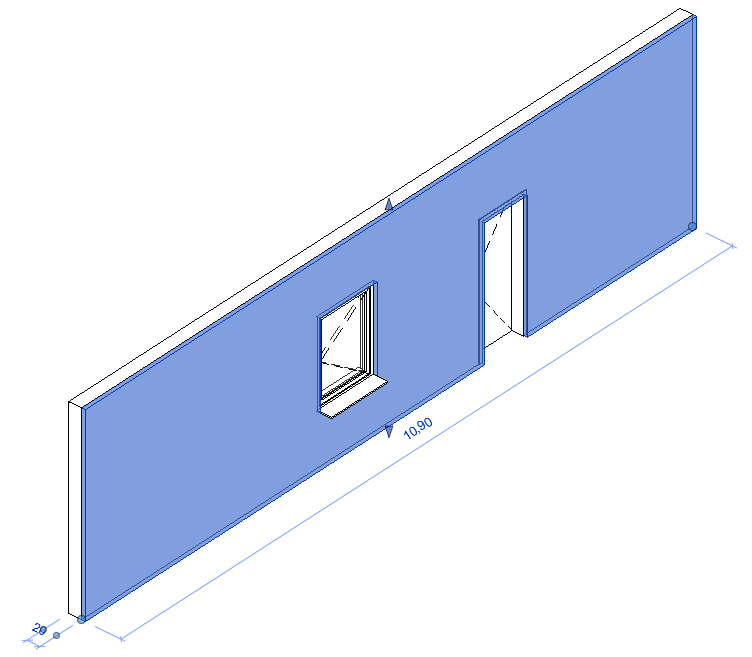

Wände, Decken, Fundamente oder Dächer haben das Problem, dass ihre Materialien in Revit in der Konstruktion versteckt sind. Über .txt Pset kann auf diese Materialen nicht zugegriffen werden, jedoch gibt es den Parameter „tragendes Material“, welcher auf diese Materialien zugreift. Ist das Material nicht tragend, ist es nicht vorhanden. Im IFC-File kann das Material manchmal doch abrufbar sein, hierzu wird es über den Standard Pset Material abgerufen.
