In diesem Artikel wird die Vorgehensweise für einen erfolgreichen IFC-Export aus Plancal Nova beschrieben.
IFC steht für Industry Foundation Classes und wurde von buildingSMART entwickelt. Hierbei handelt es sich um ein programmunabhängiges Dateiformat, welches von den gängigsten BIM-Authoring-Programmen sowohl importiert als auch wieder exportiert werden kann. Mittels dieses Dateiformats können ganze Gebäudemodelle mit ihrer gesamten Information von einem Programm in ein anderes übertragen werden.
Suchbegriffe: Datenaustausch, Zusammenarbeit, Datenimport, Datenexport, Übertragung, mappen, Parametermapping, auswerten, interdisziplinär, Authoring Software, Building Information Modeling, Modelling, Datenformat
Plancal in Revit

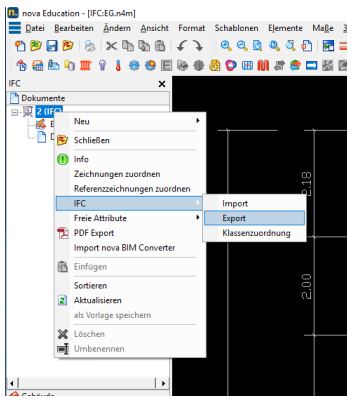

Die Standardmethode zum Exportieren aus Plancal Nova ist die programminterne Export-Funktion. Um in dieses Standard-Menü zu gelangen, mit der rechten Maustaste in Plancal Nova auf das Projekt klicken und unter IFC die Option Export wählen. Dadurch öffnet sich das gleichnamige Fenster IFC-Export.

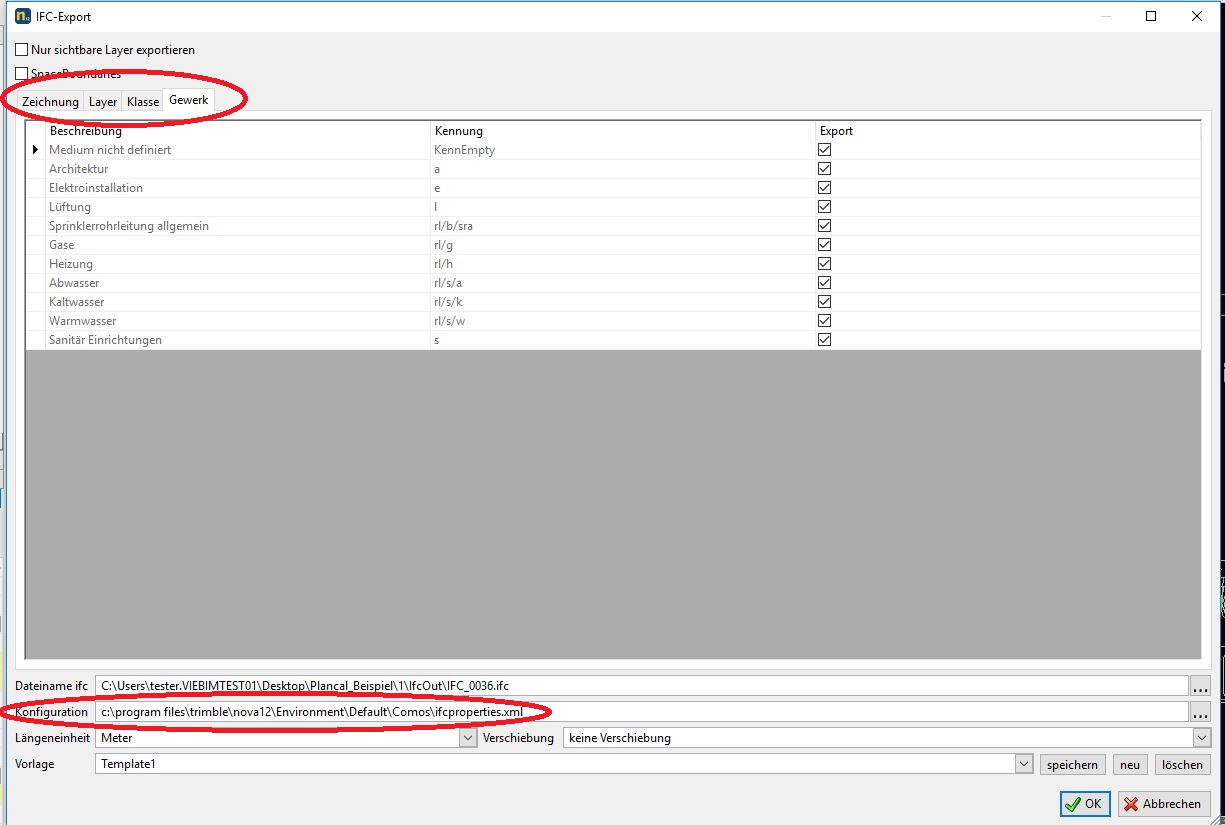

Ist bereits eine nutzbare XML-Vorlage mit gemappten IFC-Eigenschaften vorhanden, kann diese verwendet werden (vgl. Bild, Konfiguration -> ifcproperties.xml; eine entsprechende Datei findet sich hier zum Download). Die IFC-Klassen werden nun ihrem Mapping entsprechend sortiert. Für einen besseren Überblick im exportierten Modell kann ausgewählt werden, welche Zeichnungen, Layer, Klassen oder Gewerke tatsächlich exportiert werden sollen (z.B. nur Lüftung). Diese Auswahl geschieht in Plancal Nova im bereits geöffneten Fenster IFC-Export. In den zuvor genannten Reitern (zu finden in der obersten Reihe) können die entsprechenden Elemente gewählt werden.
Es treten grundsätzlich dann Probleme auf, wenn die IFC-Kategorien, die in Plancal Nova verfügbar sind, nicht mit denen innerhalb des Programms, in welchem exportiert wird (z.B. Revit), übereinstimmen. In diesen Fällen sind die IFC-Klassen mithilfe der Option Klassenzuordnung richtig zuzuweisen. Dazu erneut in Plancal Nova mit der rechten Maustaste auf das Projekt klicken und die Option IFC- Klassenzuordnung auswählen. Das sich öffnende Fenster enthält alle in Plancal Nova verfügbaren Elemente und deren zugehörige IFC-Kategorien. Diese können hier modifiziert werden.
Hinweis:
Es können nur diejenigen Klassen ausgewählt werden, die auch in der offenen Zeichnung verwendet werden.
Bevor damit begonnen wird, die IFC-Kategorien zu ändern, sollte geprüft werden, ob die Plancal Nova IFC-Klassen in den Programmen unterstützt werden, in welche die Datei später importiert wird, bzw. ob die IFC-Klassen über die XML-Datei erstellt werden können. Es empfiehlt sich, alle vorgenommenen Änderungen unter einem neuen Namen abzuspeichern.
Aus diesem Grund wurde von pd.bs bereits eine XML-Zuordnungsdatei erstellt, die die IFC-Klassen von Plancal Nova nach Revit abbildet. Den Schwerpunkt bilden die Bereiche Lüftung, Heizung, Sanitär- und Elektroinstallationen. Diese Datei wird am Anfang im Exportmenü unter Konfiguration ausgewählt.
Die XML-Datei steht zum Download bereit: .xml-Datei
Hinweis:
Viele Elemente haben keine IFC-Kategorie zugewiesen oder sind als Proxyelemente definiert. Das bedeutet, dass sie als „Allgemeines Modell“ in Revit importiert worden sind. Das sollte bei jedem Modellexport berücksichtigt werden.
Um die neuen IFC-Klassen zu verarbeiten, die aus Plancal Nova importiert werden, wird das IFC-Mapping in Revit ebenfalls geändert. Das heißt, dass die richtige Vorlage auszuwählen und zu laden ist, bevor das Projekt in Revit geöffnet werden kann. Weitere Informationen zu diesem Thema finden sich im Artikel IFC Import in Revit.
Ein für Revit vorbereitetes IFC-Mapping als .txt-Datei finden Sie hier.

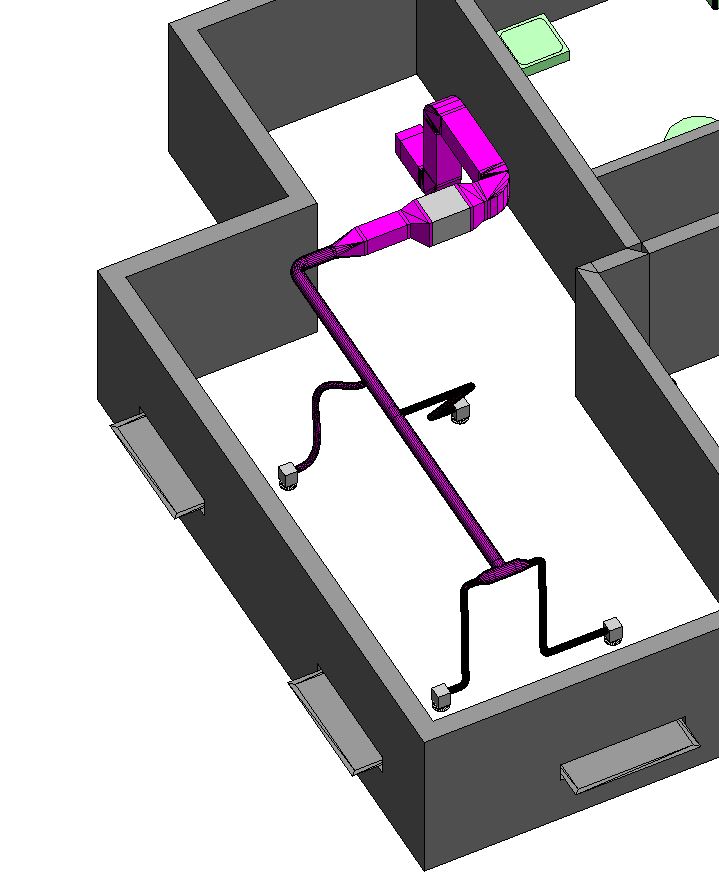

In Plancal entworfene architektonische Elemente werden manchmal nicht sauber dargestellt. Dies betrifft beispielsweise Fenster, die die Wände nicht richtig schneiden. TGA-Elemente werden jedoch grafisch meist klar dargestellt (3D-Elemente) und über die korrekt exportierten IFC-Kategorien wird ihnen auch die richtige Revit-Kategorie zugewiesen.

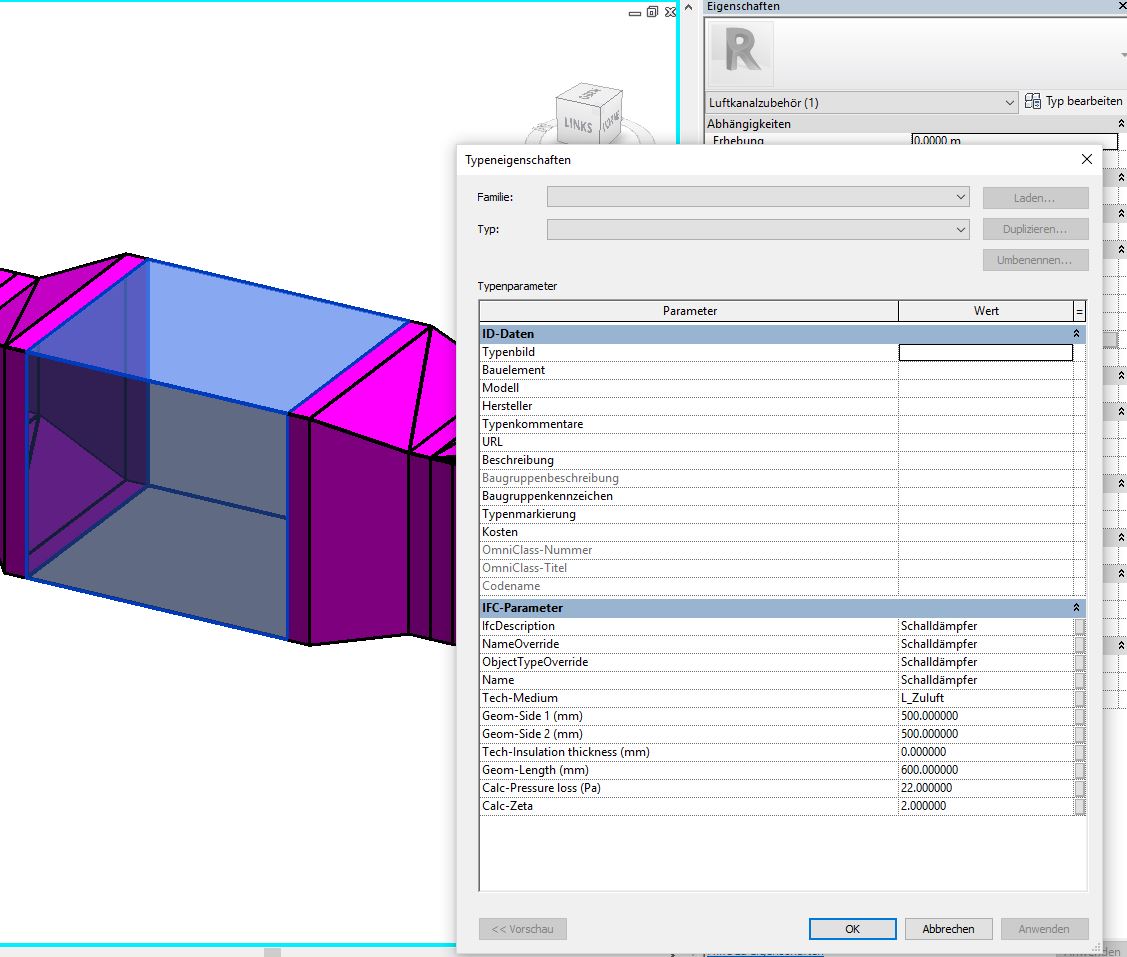

Die zugewiesenen IFC-Parameter sind im Fenster Typeneigenschaften zu finden. Unter Typ bearbeiten -> Typeneigenschaften -> IFC-Parameter befinden sich die entsprechenden IFC-Parameter für jedes aufgelistete Element. Diese können zusätzlich über eigene, benutzerdefinierte Property-Sets in Plancal Nova unter der Option IFC-Klasse Zuordnung hinzugefügt werden.

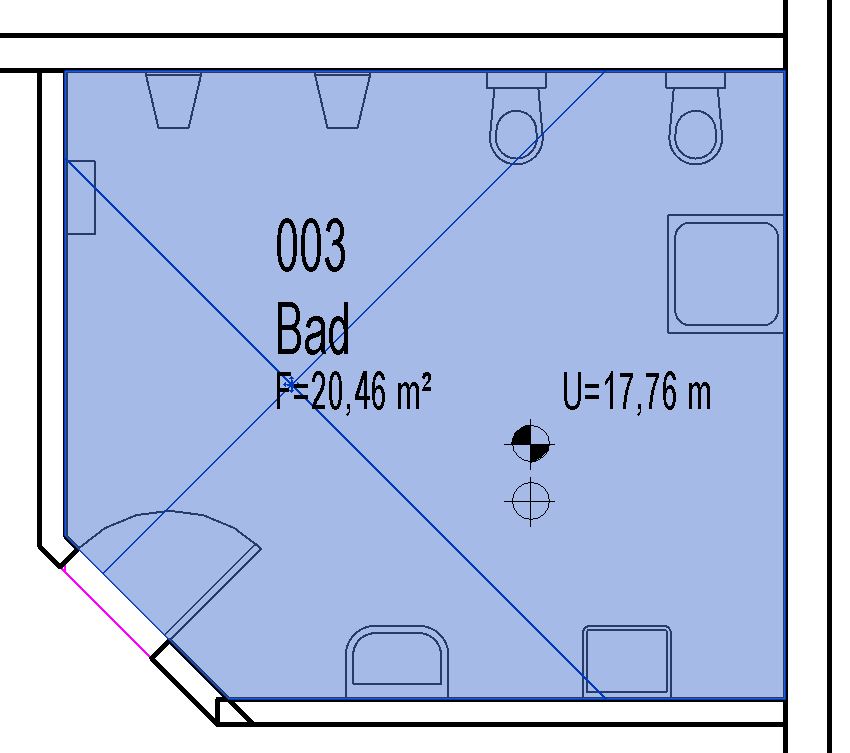

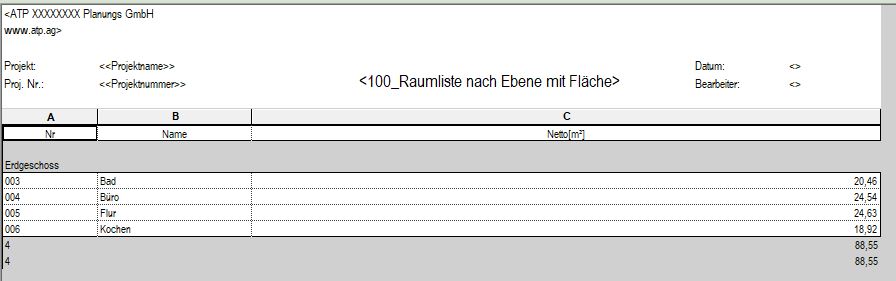

Räume sollten grundsätzlich fehlerfrei in Revit überspielt werden, sofern diese zuvor in Plancal Nova richtig gesetzt wurden. Die Räume im Revit-Modell und in den Bauteillisten werden somit korrekt dargestellt.
Ein nützliches Werkzeug zur Überprüfung der IFC-Modelle ist der Solibri Model Checker, welcher die IFC-Versionen IFC 1.5.1 bis IFC 2 × 3 unterstützt. Ein weiteres bewährtes Werkzeug ist Tekla BIMsight. Mit diesen Tools können die zugewiesenen IFC-Kategorien und auch die PropertySets angezeigt werden.

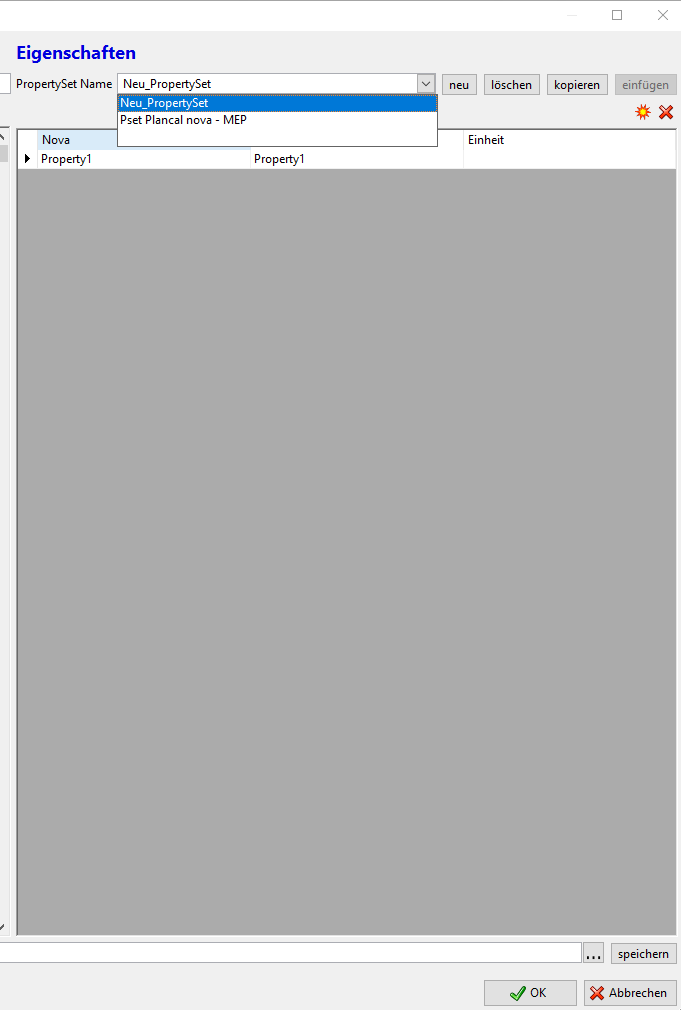

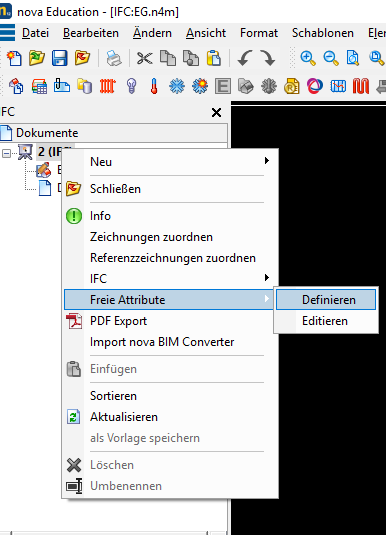

Plancal Nova ermöglicht es, bei Bedarf selbst benutzerdefinierte Property-Sets und freie Attribute anzufügen, die wiederum an den vorhandenen Elementen weitere Informationen definieren können.
