In dieser Planungsphase wird dieses Bauteil noch nicht dargestellt.
Darstellung
Wenn eine grafische Darstellung in dieser Phase beauftragt wird, ist das Bauteil als
Merkmale
Folgende Merkmale werden in dieser Phase definiert:
- Geometrie der Haupttrassen (Zweistrichdarstellung)
- Art des Elements
Beschriftung
In dieser Phase wird das Bauteil nach Art des verwendeten Routings beschriftet.
Die Beschriftung der Elemente erfolgt optimalerweise über eine Familie, die die erforderlichen Informationen aus den Parametern und Merkmalen der Routings ausliest.
Anleitung
Erstellung Kabelträger "Kabeltrasse"

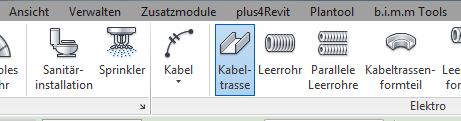

Im Reiter Gebäudetechnik befindet sich der Button zur Erstellung einer Kabeltrasse. Die Platzierung der Haupttrassen erfolgt im Grundriss.
Das Bauteil "Kabeltrasse" ist eine Systemfamilie.
Die Routings Formteile werden in den Kabeltrassen Typ Eigenschaften eingestellt.
Grafische Abänderungen sind nur bedingt möglich und erfolgen über die Typen-Bearbeitung.
Der Kabeltrassentyp wird abhängig von der Verlegungsart mittels der Symbolleiste Gebäudetechnik > Kabeltrasse erstellt:
Im Auswahlmenü Eigenschaften wird die gewünschte Verlegungsart gewählt. Falls der benötigte Typ nicht vorhanden ist, sollte ein neuer erstellt werden ( unter Typ bearbeiten > Duplizieren).

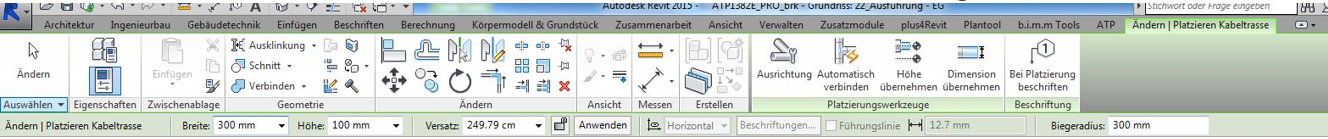

Die Kabeltrassen werden in 3D, in realen Dimensionen und in der tatsächlichen Höhe modelliert. Diese Definitionen werden im Auswahlmenü Ändern/Platzieren Kabeltrasse vorgenommen.
In dieser Phase werden die Kabeltrassen genauer definiert und in Typen differenziert (Gewerke-weise Zuordnung).

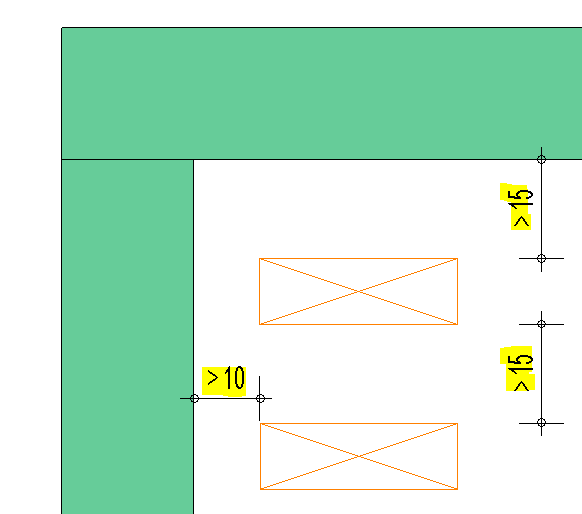

Wenn Kabeltrassen übereinander modelliert werden, sollte ein Abstand von 15-25cm zueinander und zu anderen Bauteilen berücksichtigt werden.
Für Kabeltrassen mit Wandbefestigung sollte ein Abstand von mindestens 10 cm zur Wand berücksichtigt werden.
Darstellung

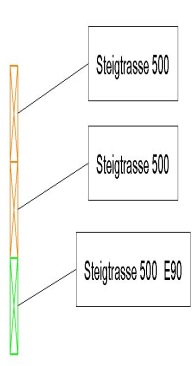

2D-Plandarstellung

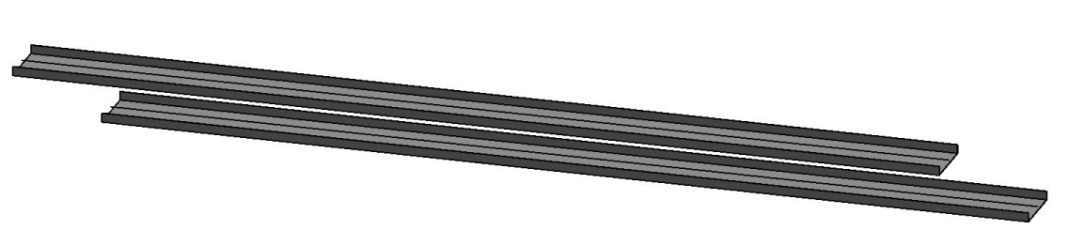

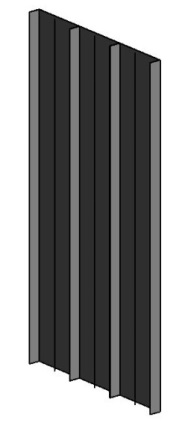

3D-Modelldarstellung
img 36
img 38
Merkmale
Folgende Merkmale werden in dieser Phase definiert:
- Breite
- Höhe
- Installationshöhe
- Befestigung nach Feuerwiderstandsklasse
- Belegung nach Funktionserhalt
- Ausführungart "Trennsteg"
Beschriftung

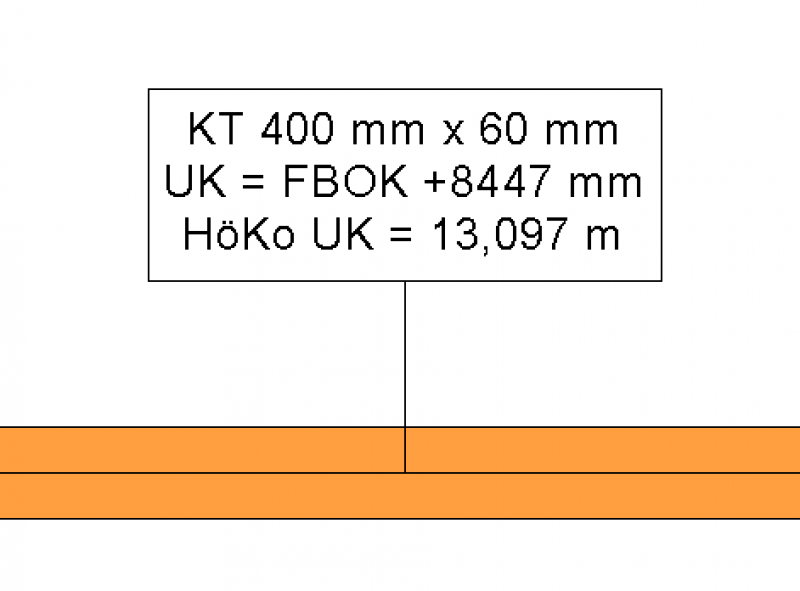

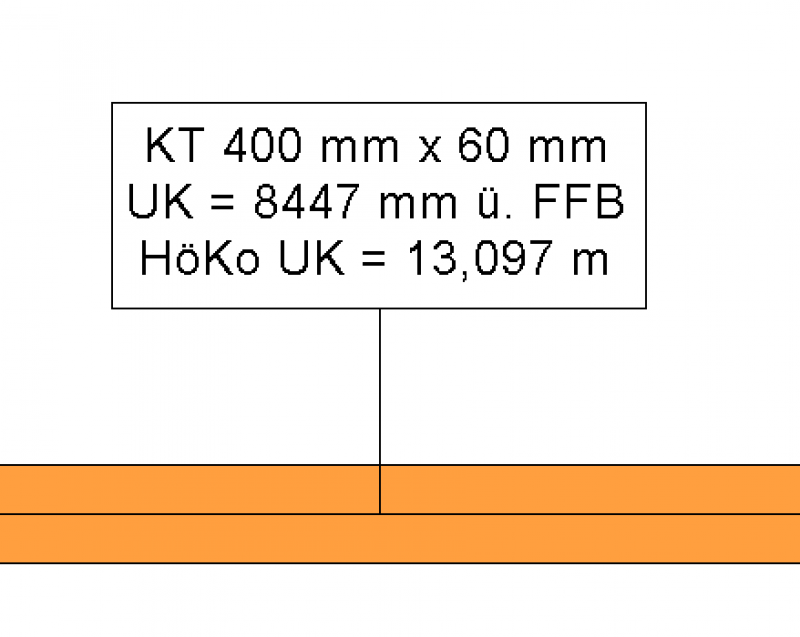

Die Beschriftung erfolgt über die folgende Beschriftungsfamilie
| Name Beschriftungsfamilie | Beispiel Beschriftung |
| BS_Katr_Typname_Maße_UK_FBOK_DE | GTR_E0 300 mm x 100 mm |
Die Beschriftung erfolgt über die folgende Beschriftungsfamilie:
| Name Beschriftungsfamilie | Beispiel Beschriftung |
| BS_Katr_Typname_Maße_UK_FBOK_AT | GTR_E0 300 mm x 100 mm |
Anleitung
In dieser Leistungsphase ist die Koordination aller Kabeltrassen mit HKLS-Installationen durchzuführen und gegebenenfalls die Leitungskollisionen lösen.
Nähere Informationen siehe Prozesstandard Bauangabe.
Mithilfe des Werkzeuges Kollisionsprüfung durchführen lassen sich Konflikte vermeiden. Für weitere Informationen findet sich eine Anleitung unter Kollisionsanalyse.
In dieser Projektphase werden Kabeltrassen nicht dargestellt.
In dieser Projektphase werden die Kabeltrassen mit ihren korrekten Dimensionen und Höhen im Modell erstellt.
Wenn die Kabeltrassen einen Brandabschnitt oder einen Träger kreuzen, sollten sie unterbrochen werden.
Optional: Detail mit Abstand vor und nach der Wand gemäß Zulassung.
Um ein Leistungsverzeichnis erstellen zu können, ist es notwendig, alle im Modell eingezeichneten Kabeltrassen in der Phase der Ausführungsplanung nach Typ, Bestimmung und Dimensionen zu definieren.
Darstellung
Die Plan- und Modelldarstellung entspricht der Phase wie im Entwurf.
Merkmale
Folgende Merkmale werden in dieser Phase definiert:
- Installationshöhe
Beschriftung
- BS_Kata_Maße_UK_FBOK_00_DE
- BS_Kata_Maße_UK_FBOK_00_AT
