Konfiguratoren Linear

Zugriff auf Konfigurator:
Über den Pfad LINEAR > Disziplin > Bibliothek > Konfiguratoren wird die gewünschte Fachdisziplin und anschließend die zugehörigen Bauteile geöffnet.

Bauteil auswählen:
In der Bibliothek wird das benötigte Bauteil aus der verfügbaren Liste ausgewählt.

Bauteil konfigurieren:
Vor dem Platzieren im Modell werden die Eigenschaften des Bauteils festgelegt. Dazu gehören unter anderem Geometrie, Anzahl und Position der Anschlüsse, sowie weitere technische Parameter oder Varianten.

Bauteil im Modell platzieren:
Das konfigurierte Bauteil wird an der gewünschten Stelle im Modell eingefügt.

Anschlüsse konfigurieren:
Nach dem Platzieren müssen die Anschlüsse des Bauteils durch Öffnen der Familie überprüft und gegebenenfalls angepasst werden, um eine korrekte Verbindung zu gewährleisten.

Klassifizierung des Bauteils:
Abschließend erfolgt die LINEAR-Klassifizierung, um das Bauteil eindeutig einem Typ oder einer Funktion im Projekt zuzuordnen. Dies erleichtert spätere Auswertungen, Filterungen und die Dokumentation.

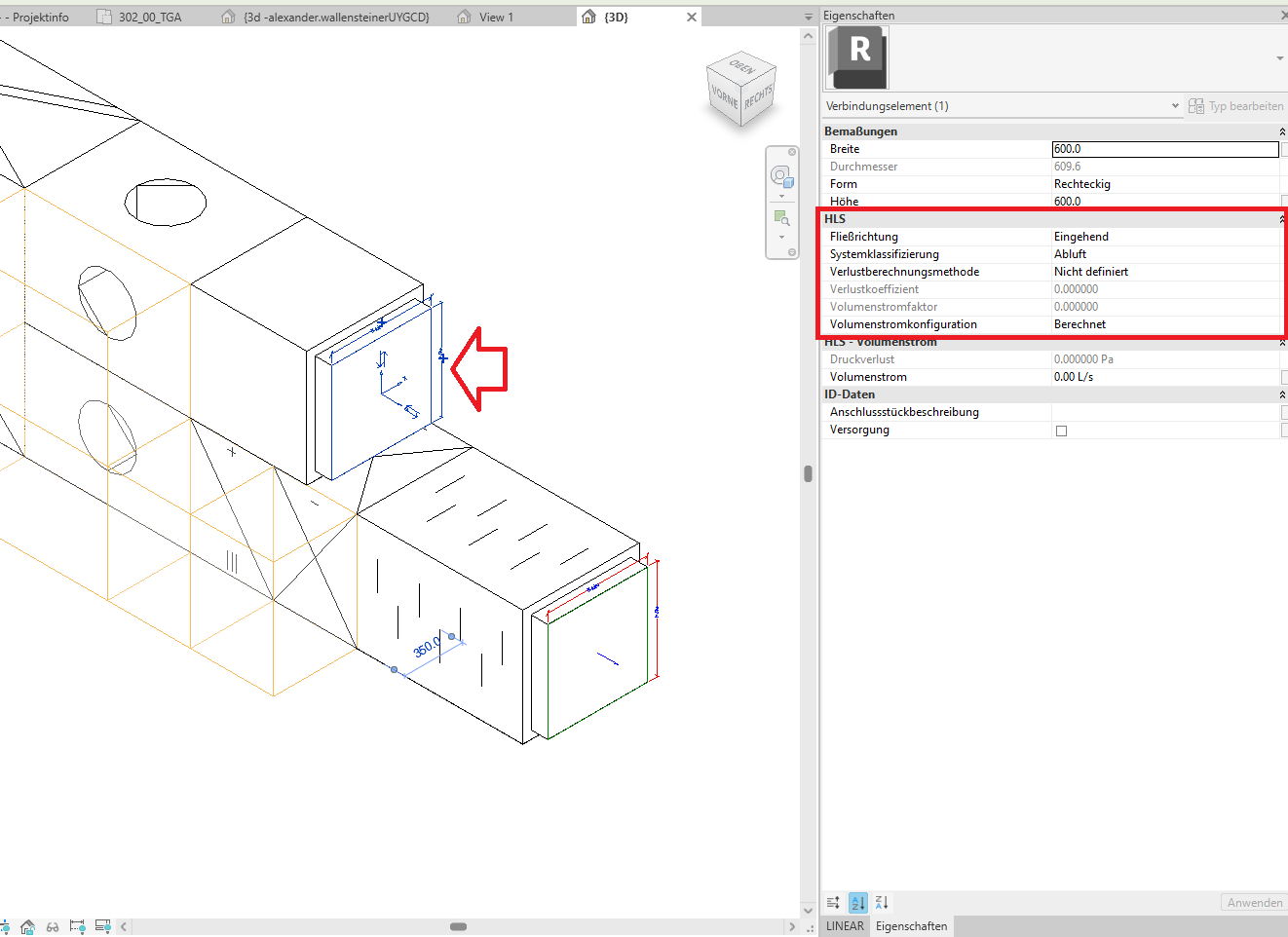

Für durch LINEAR konfigurierbare Bauteile sollten nach dem Platzieren im Modell die folgenden Einstellungen vorgenommen werden, um eine einwandfreie Berechnung sicherzustellen:

Wenn Bauteile, wie beispielsweise Behälter, als Pufferspeicher verwendet werden, wird empfohlen, die Anschlusskonfiguration sowie die LINEAR-Klassifizierung aus einer bestehenden Familie mit identischer Nutzung zu übernehmen.
