Material- bzw. Querschnittsbezeichnung von Revit-Bauteilen müssen für die Weiterbearbeitung in Dlubal umbenannt werden.
Revit-Materialen besitzen in ihrer Bezeichnung weder die für eine Weiterbearbeitung erforderliche Präzision, noch weisen sie in ihren bauphysikalischen Eigenschaften normgerechte Berechnungseigenschaften auf.
Dieser Artikel beschreibt die erforderlichen Schritte, um Revitbauteile richtig in die Dlubal-Software (RFEM / RSTAB) zu übernehmen.
Suchbegriffe: Dlubal, FEM, Tragwerksplanung, Statik, Software, Revit, Export, Übernahme, Mat, Querschnitt, Profil
Statische Berechnungen eines Revit-Modells werden mittels Dlubal-Software (RFEM / RSTAB) durchgeführt.
Zuständig für diesen Prozess sind die Projektmitarbeiter der Fachdisziplin Tragwerksplanung. Die Verantwortung trägt allerdings der Projektleiter-Tragwerksplanung.
Konvertierung der Materialbezeichnungen
Alle tragwerksrelevanten Revit-Bauteile haben zugewiesene Revit-Materialien > siehe im Eigenschaftsfenster des Elements.

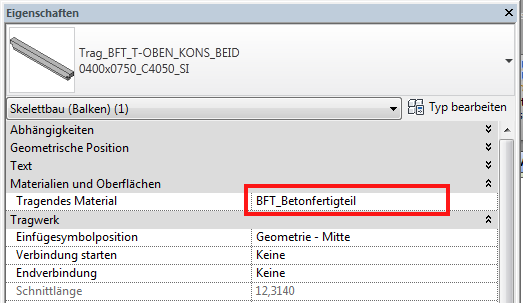

z.B. ein Träger

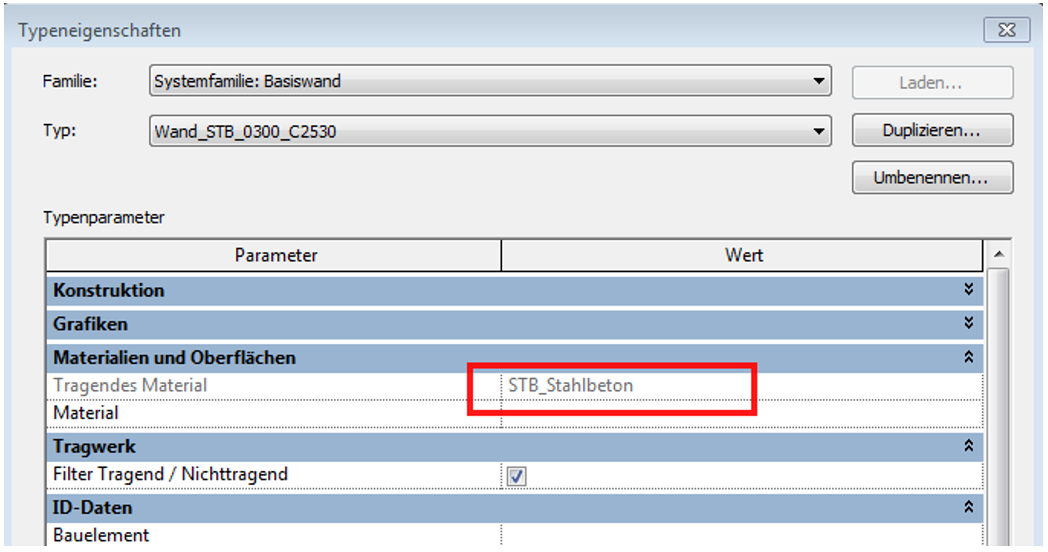

oder eine Wand (siehe unter Typeneigenschaften):

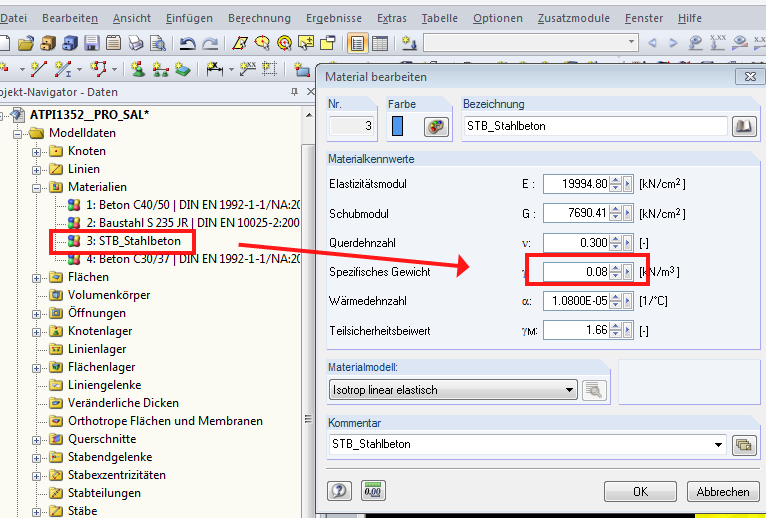

Da Revit-Materialen weder in ihrer Bezeichnung die erforderliche Präzision, noch in ihren bauphysikalischen Eigenschaften normgerechte Berechnungseigenschaften aufweisen, werden diese in RFEM bzw. RSTAB konvertiert.
Hierzu bietet die Dlubal-Software unter den Import-Einstellungen folgende Möglichkeit.

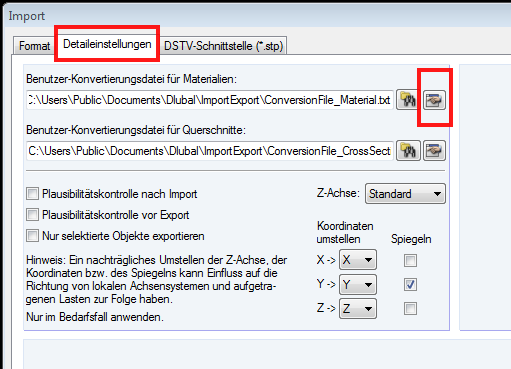

Im Import-Menü erhält man unter Detaileinstellungen > Benutzer-Konvertierungsdatei für Materialien, die Option zur Import/Export Materialumwandlung.

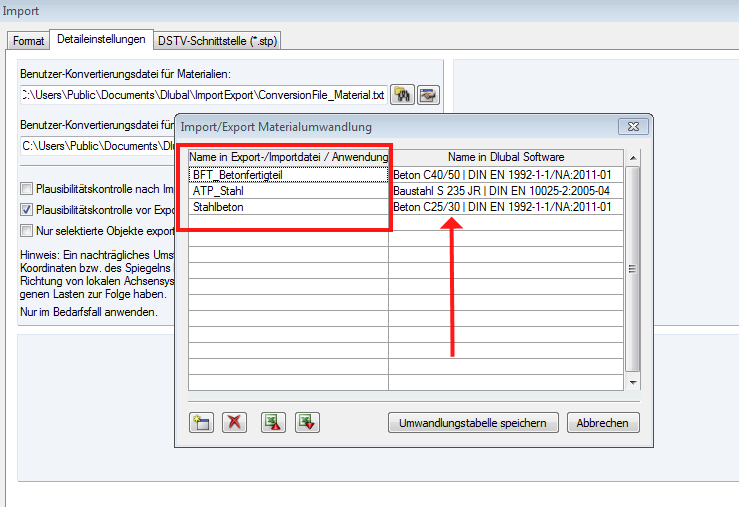

Hier kann sehr einfach das jeweilige RFEM-Material dem Revit-Material zugewiesen werden.
Konvertierung der Querschnittsbezeichnungen
Ähnlich funktioniert auch die Konvertierung von Querschnitten aus Revit in RFEM.

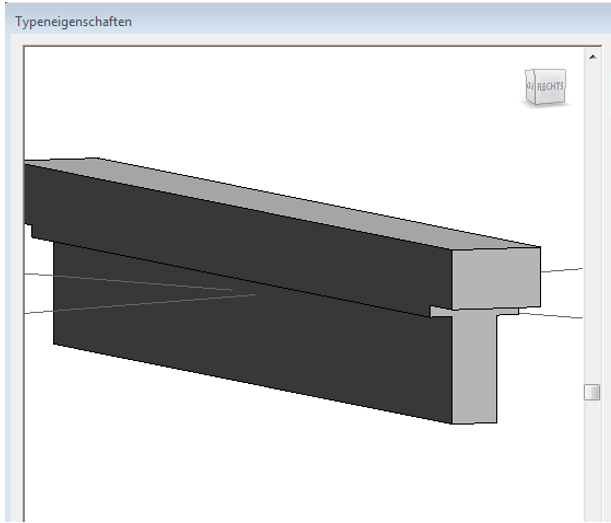

Als Beispiel wird nachfolgend die Übergabe eines T-Fertigteilquerschnittes aufgezeigt.

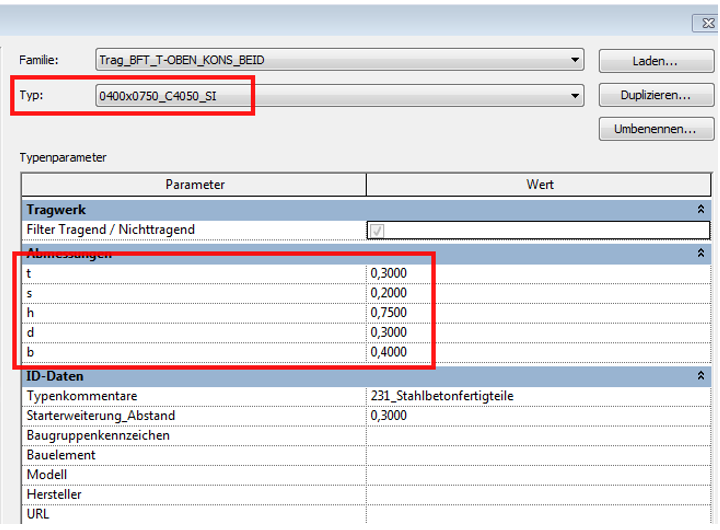

Nach auswählen des T-Fertigteilquerschnittes werden im Eigenschaftsfenster der Typ und die Abmessungen sichtbar.

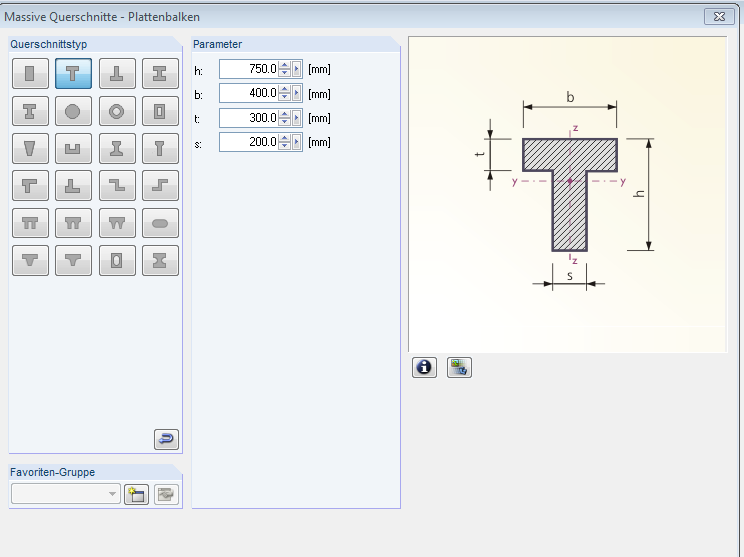

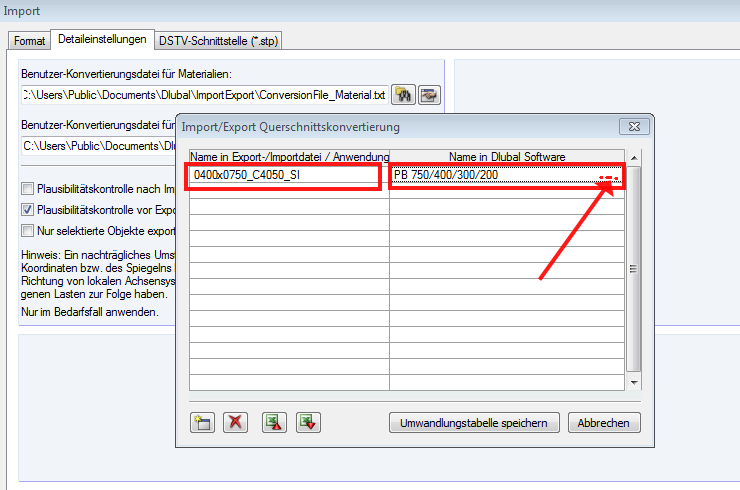

Im Import-Menü erhält man unter Detaileinstellungen > Benutzer-Konvertierungsdatei für Materialien, die Option zur Import/Export Querrschnittskonvertierung. Mit einem Klick auf die Punkte in der Dlubal-Spalte wird der Querschnittsdialog aus der Querschnittsbibliothek von Dlubal aufgerufen.
Durch bestätigen von Umwandlungstabelle speichern wird der Dialog geschloßen und die Materialien und Querschnitte entsprechend in RFEM übernommen.
Diese Einstellungen sind daraufhin im Projekt-Navigator-Daten sichtbar und werden auch im Modell angezeigt.
