Luftkanal: Isolierung

Luftkanaldämmschichten sind für die Erhaltung der Energie der Luft in den Luftkanälen verantwortlich. Um den Temperaturabfall der aufbereiteten Luft vom Erzeuger bis zum Endverbraucher in Grenzen zu halten, kommen je nach Gewerk unterschiedliche Isoliermaterialien zum Einsatz.


In dieser Phase erfolgt noch keine Darstellung der Isolierung von Luftkanälen.



In dieser Phase erfolgt noch keine Darstellung der Isolierung von Luftkanälen.



Ab dieser Phase werden Isolierungen dargestellt. Zusätzlich werden Vorkehrungen gegen die Übertragung von Rauch und Feuer, nach DIN EN 15501-2 und 3 - Sonderbauteile, getroffen.


Darstellung

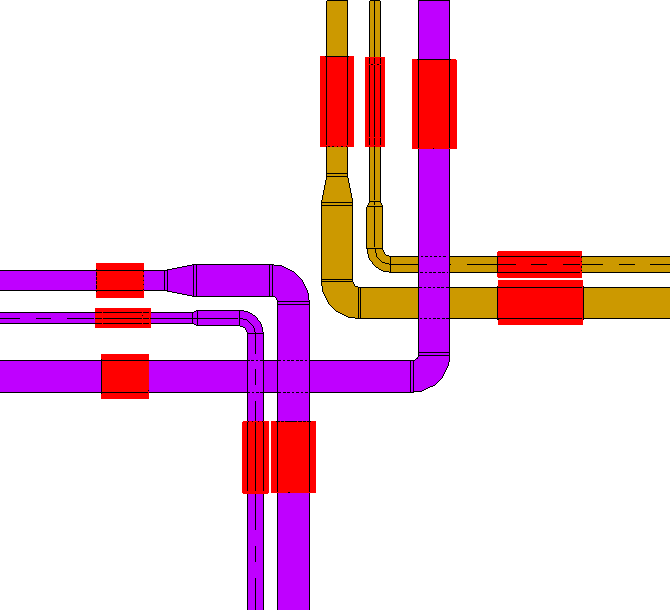

Plandarstellung

Plandarstellung

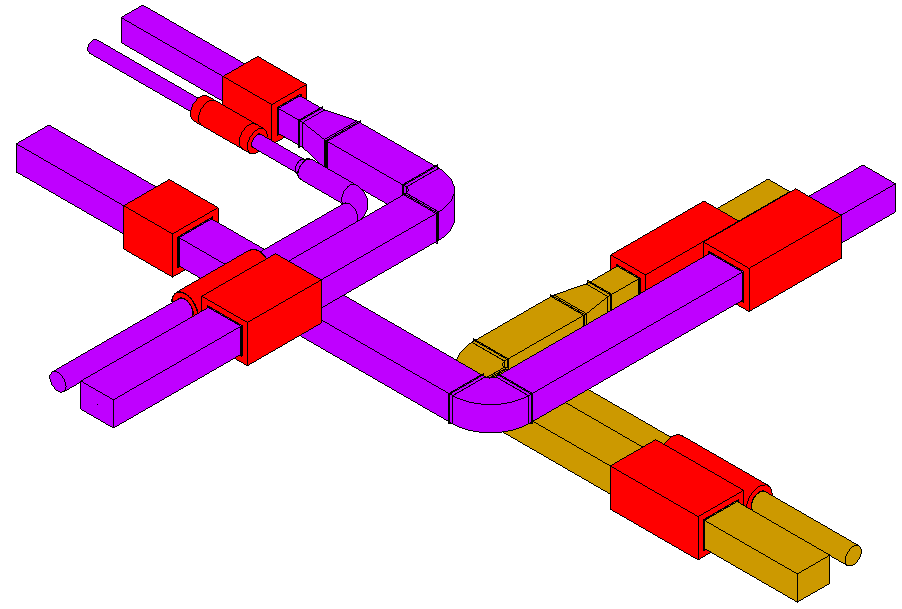

Modelldarstellung

Modelldarstellung

Merkmale


Folgende Merkmale werden in dieser Phase definiert:

  • Geometrie der Brandschutzverkleidungen
  • Lasten
  • Definition der Feuerwiderstandsklasse

Beschriftung

Folgende Feuerwiderstandsklassen können am Bauteil definiert werden: Ö  EI90, EI45, etc.

ArchiCAD Content
Die Beschriftung   von Elementen erfolgt optimalerweise über eine Familie, welche die erforderlichen Informationen und Merkmale der Isolierung aus den Eigenschaften ausliest.

Anleitung

ArchiCAD Content

Erstellung   der Dämmung:

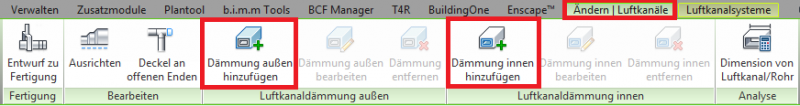

Nach Auswahl des Luftkanals befindet sich im Reiter Ändern | Luftkanäle der Button zur Erstellung der Dämmung.

Je nach Anforderung kann die Dämmung innerhalb oder außerhalb des Luftkanals erfolgen.


Für weitere Informationen kann die Autodesk Revit Hilfe   Hinzufügen von Außen- und Innendämmung zu Luftkanälen zu Rate gezogen werden.

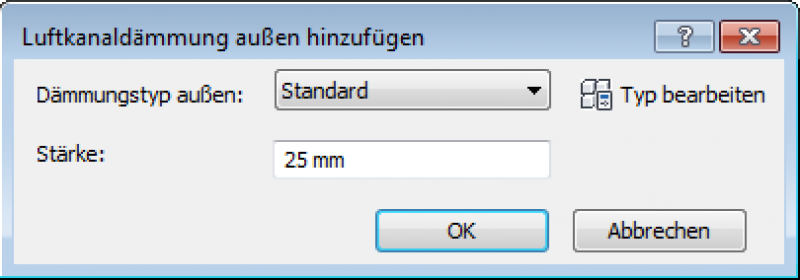

Der Dämmungstyp außen und die Stärke der Dämmung kann je nach Anforderung angegeben werden.



In dieser Leistungsphase bleiben die Plan- und Modelldarstellungen der Dämmung unverändert zur Erstellung in der Entwurfsphase.


Darstellung


In dieser Leistungsphase bleiben die Plan- und Modelldarstellungen der Dämmung unverändert zur Erstellung in der Entwurfsphase.


Merkmale

Folgende Merkmale werden in dieser Phase definiert:

  • Anpassung der Geometrie der Brandschutzverkleidungen gemäß Kanalnetzberechnung
  • Anpassung der Geometrie der Luftkanalisolierung

Beschriftung

Die Beschriftung der Dämmschicht oder Verkleidung im Grundriss sollte folgenden Brandschutzanforderungen enthalten:

  • Feuerwiderstandsklasse
  • Isolierungs- /Dämmungsstärke

ArchiCAD Content
In dieser Phase bleibt die Beschriftung wie im Entwurf.

Anleitung

ArchiCAD Content
In dieser Phase bleibt die Erstellung wie im Entwurf


Grundsätzlich wird die Isolierung bezüglich des Materials, der Dämmstärke, usw. im Ausschreibungstext näher beschrieben.
