Die Auslegung der Notstromanlage richtet sich nach der Leistungsbedarfsermittlung Netzersatzanlagen und nach den jeweils gültigen Normen und Technischen Regeln in der Letztfassung.
Der Platzbedarf ist an das Notstromaggregat inklusive Tank, Verteileranlagen und Verbindungsleitungen bzw. zusätzlich an den eventuell notwendigen Tankraum anzupassen.
Der Notstromraum ist anlehnend an die Bauordnung und die Normen an der Gebäudeaussenseite mit Möglichkeit zur Belüftung (nach Auslegung Zu-/Abluftanlage) und der Möglichkeit zur Auspuffführung auszulegen.
Es stehen für die Projektierung der Anlage als Variante der Festeinbau im Gebäude bzw. die Containerlösung zur Verfügung.
In dieser Planungsphase wird das Bauteil Notstromanlage positioniert.
Darstellung

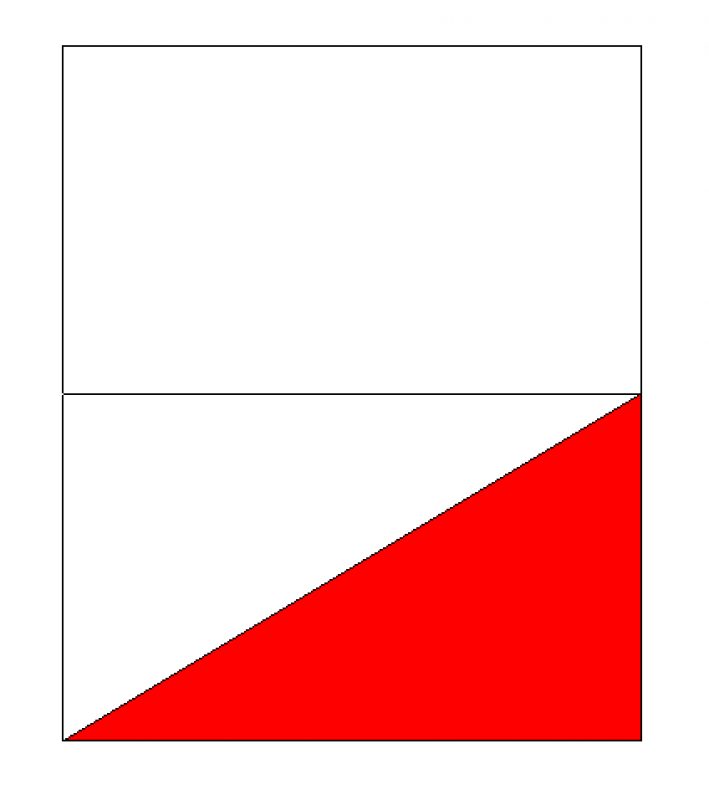

Plandarstellung

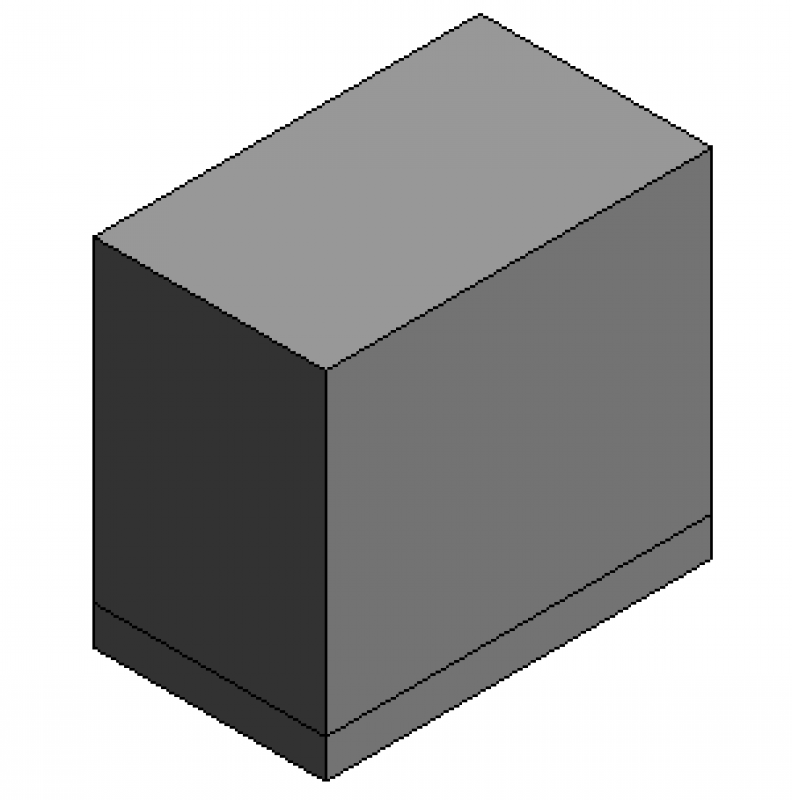

Modelldarstellung
Merkmale
- Geometrie (als Platzbedarf)
- Wartungsbereich
Beschriftung
In dieser Phase wird das Bauteil in der Planansicht noch nicht beschriftet.
Anleitung
In dieser Projektphase werden nur die rohbaurelevanten Verteiler, d.h. jene, die eigene Räume oder Nischen erfordern, platziert.
Zu beachten sind die großen Lüftungsquerschnitte bei luftgekühlten Anlagen, sowie der meist erforderliche separate Tankraum (=>1000L). Die Anforderungen an das Gebäude (Räume, Schächte, Zu- und Abluftführung, Abgasführung über Dach, etc.) sind deshalb bereits am Anfang der Gebäudekonfiguration mit der Architektur festzulegen.
Das Dieselaggregat der Sprinkleranlage entspricht weitestgehend der der Notstromanlage.
Schemata zur Verteilerübersicht können in Revit erstellt werden.
Erstellung Notstromanlagen:
Die Erstellung einer Notstromanlage erfolgt ähnlich der Erstellung von Verteilern.
Die Erstellung des Abgasrohres für die Notstromanlage erfolgt in einem seperaten Artikel.
In dieser Projektphase gibt es keinen Unterschied zur Plan- und Modelldarstellung in der Vorplanung.
Merkmale
Folgende Merkmale werden in dieser Phase definiert:
- Geometrie
- Lasten für TWP
- Festlegung des Types der Notstromanlage
- Scheinleistung
- Benennung der Notstromanlage

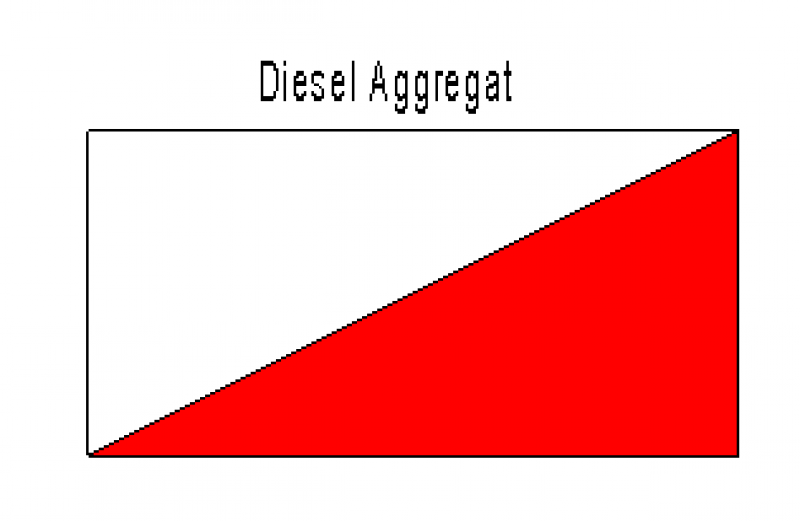

Beschriftung
In dieser Planungsphase wird die Bezeichnung bzw. Benennung des Geräts beschrieben.
Anleitung
Die Beschriftung der Notstromanlagen erfolgt anhand einer Beschriftungsfamilie.
In dieser Projektphase sind keine Notstromanlagen darzustellen. Die Abgaswerte, Zuluft- bzw. Abluftführung, Solldruckpegel (LWA) und Wasserkühlung werden im technischen Bericht berücksichtigt.
Darstellung
Plandarstellung
Modelldarstellung
Merkmale
Folgende Merkmale sind in dieser Phase zusätzlich zu definieren:
- Geometrie der ausgelegten Notstromanlage
- Typzuweisung
- Dimensionierung des Auspuffs
- Scheinleistung
Beschriftung
In dieser Planungsphase sind folgende zusätzliche Beschriftungsinformationen notwendig:
- Scheinleistung
