Parameter sind Informationsträger der Modellelemente. Sie sind das "I" in BIM und dienen zur Kommunikation und Steuerung.
Die sehr unterschiedlichen Parameterarten und Funktionen werden in diesem Artikel beschrieben.
Ein grundsätzliches Verständnis aller Beteiligten über die verwendete Parametrik ist Voraussetzung eines erfolgreichen BIM-Projekts.

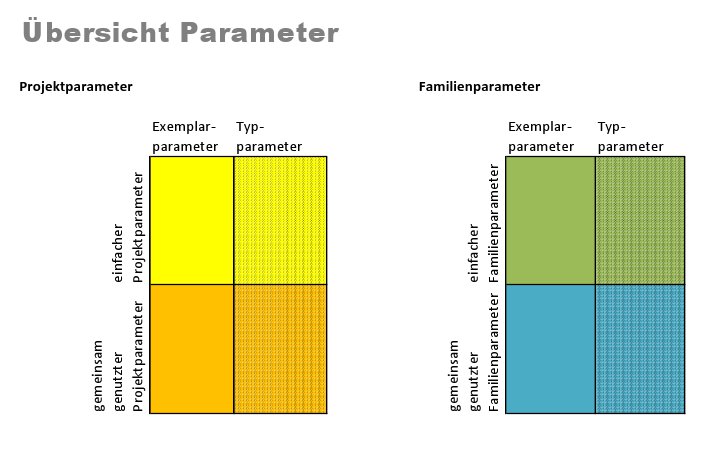

- Ganz grundsätzlich werden Parameter zunächst wie folgt differenziert:
Exemplar-Parameter
Typ-Parameter
2. Anschließend unterscheidet man zwischen:
Einfacher Parameter
3. Abschließend erfolgt noch die Unterscheidung zwischen:
Projekt-Parameter
Familien-Parameter
Als Faustregel gilt:
- Geometriebezogene Parameter werden in Familien verwendet
- Allgemeine Parameter beziehen sich auf eine ganze Kategorie, nicht nur auf ein Element. Diese werden als Projektparameter angelegt. Vorteil: Leichtere Parameter-Verwaltung, beispielsweise bei Türen
- Bestimmte Kategorien (z.B. Räume und Wände) können nur Projektparameter besitzen
Hinweis:
Text und Zahlenparameter sind nicht kombinierbar. Wenn man nicht weiß, ob vielleicht auch einmal ein Text enthalten sein soll, ist der Textparameter bevorzugt zu verwenden. Allerdings kann man mit einer als Textparameter hinterlegten Nummer nicht rechnen.
Die Exemplarparameter sind die erste Informationsebene eines Bauteils (Familie) und können für jedes Bauteil individuell eingestellt werden.
Die zweite Informationsebene einer Familie besteht durch die Typenparameter, bei allen Bauteilen mit diesem Typ wird die Änderung dann übernommen.
Soll ein neuer Typen mit geänderten Typenparametern erstellen werden so dupliziert man einen bestehenden, benennt ihn sinnvoll um und ändert die Typenparameter.

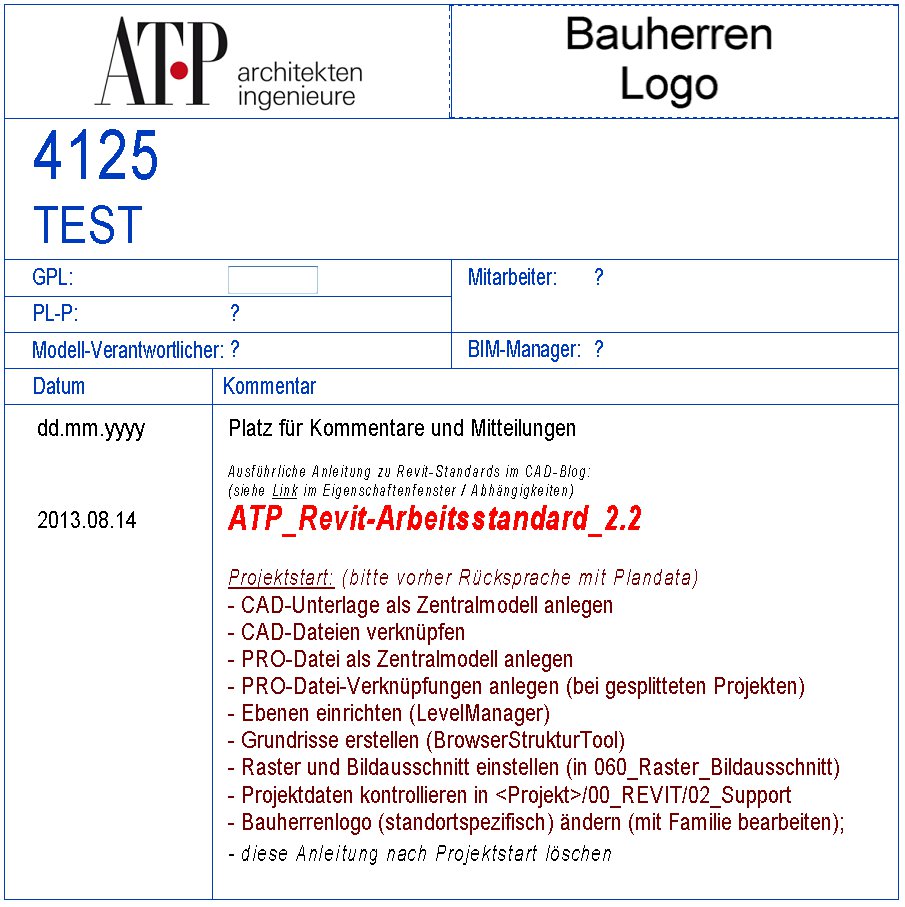

Das beste Beispiel für einen Projektparameter sind die Parameter welche den Plankopf ausfüllen. Diese sind Projektparameter der Kategorie Projektinformation und werden eigens für dieses Projekt ausgefüllt z.B. Projektnummer, Projektname, ..., GPL.
Dieser Parameter kann nicht sinnvoll für andere Projekte genutzt werden.
Familienparameter sind keine gemeinsam genutzten Parameter. Dadurch sind sie nicht beschriftbar/auslesbar und können nicht in anderen Familien oder Projekte übernommen werden.
Diese Art von Parameter wird nur dort verwendet, wo ein sehr spezifischer, einmaliger Parameter benötigt wird, welcher in weiterer Folge nie an einer anderen Familie oder Projekt zum Einsatz kommt.
Datentypen
| Text | Ein Wert, der als Text eingegeben wird. Dieser Wert ist frei anpassbar. |
| Ganzzahl | Ein Wert, der als Ganzzahl ausgedrückt wird. |
| Anzahl | Ein numerischer Wert. Kann reelle Zahlen enthalten. |
| Länge | Ein Wert, der die Länge eines Elements oder Teilbauteils angibt. |
| Fläche | Ein Wert, der die Fläche eines Elements oder Teilbauteils angibt. |
| Volumen | Ein Wert, der das Volumen eines Elements oder Teilbauteils angibt. |
| Winkel | Ein Wert, der den Winkel eines Elements oder Teilbauteils angibt. |
| Neigung | Kann zum Erstellen von Parametern, die die Neigung definieren, verwendet werden. |
| Währung | Kann zum Erstellen von Währungsparametern zusätzlich zum vorgegebenen Parameter Kosten benutzt werden. |
| Massendichte | Ein Wert für die Masse pro Volumeneinheit eines Materials. |
| URL | Gibt einen Link zu einer benutzerdefinierten URL an. |
| Material | Ein Wert, der das Material des Elements angibt. |
| Ja/Nein | Wird meist für Exemplareigenschaften verwendet, wenn der Parameter mit Ja oder Nein definiert ist. |
