Da die Luftkanal- und Rohrnetzberechnung in LINEAR unabhängig von Revit erfolgt, müssen die Parameterwerte zwischen LINEAR und Revit entsprechend synchronisiert werden.
Die Parameterverwaltung bildet dabei die Schnittstelle zwischen den gemeinsam genutzten Parametern in Revit und den Anforderungen der LINEAR-Berechnung.
Über die Elementklassen und Eigenschaftensätze wird gesteuert, welche Informationen zwischen Revit und LINEAR ausgetauscht oder überschrieben werden.
Die Parameterverwaltung in LINEAR stellt sicher, dass alle Familien im Revit-Modell die notwendigen Informationen für Berechnung und Auswertung enthalten. Sie dient als Schnittstelle zwischen den gemeinsam genutzten Parametern und der LINEAR-Berechnung.
Damit können Familien – wie z.B. Luftauslässe gezielt für die Nutzung in LINEAR vorbereitet werden. Durch das in der Projektvorlage (Template) beinhaltete Parametermapping der Fa. Plandata können automatisch Werte von LINEAR auf die gemappten Parameter hinzugefügt werden und es ermöglicht eine effiziente und standardisierte Integration individueller Familien in die Luftkanal- und Rohrnetzberechnung - ohne manueller Nachbearbeitung.
Beim Parameter-Mapping ist es entscheidend, dass alle erforderlichen Parameter korrekt zugeordnet werden. Dabei müssen folgende Bedingungen erfüllt sein:
- Parametertyp:
Das Parameter-Mapping ist auf gemeinsam genutzte Parameter beschränkt. Eine Zuordnung auf Familienparameter, Systemparameter und Projektparameter ist daher nicht möglich.
- Einheiten:
Die verwendeten Einheiten (z. B. m³/h, Pa, W) müssen mit den Vorgaben von LINEAR übereinstimmen. Falls es zu abweichenden Einheiten kommt, lässt sich die Nutzung eines LINEAR-Parameters im Projekt nicht vermeiden. In diesem Fall können die Werte nachträglich, z. B. über eine Bauteilliste, auf eigene Parameter übertragen werden.
- Zuordnung:
Jeder LINEAR-Parameter muss exakt einem passenden Parameter in der Revit-Familie zugewiesen werden (z.B. LIN_Volumenstrom > Volumenstrom)
- Parameterstellung:

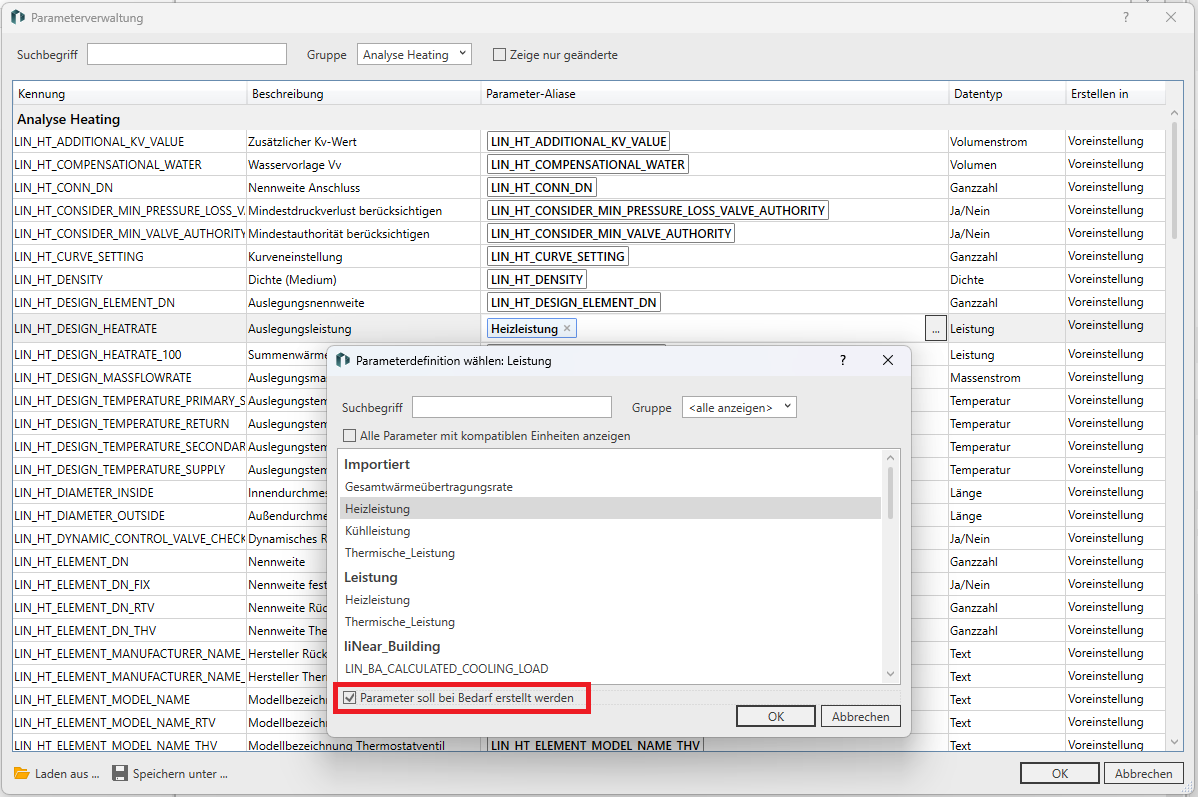

Fehlen in Familien bestimmte Parameter, können diese, abhängig von der Konfiguration vom Parameter-Mapping in Parameterverwaltung > Parameter-Aliase durch den Haken Parameter soll bei Bedarf erstellt werden, ergänzt werden.
Anwendungshinweise:
Sollten Änderungen am Parametermapping vorgenommen werden, ist sicherzustellen, dass die gemeinsam genutzten Parameter in Revit > Verwaltungen > Einstellungen > Gemeinsam genutzte Parameter die Datei für gemeinsam genutzte Parameter geladen ist.
Elementklassen in Verbindung mit Eigenschaftensätzen bieten eine umfangreiche Erweiterung der herkömmlichen Eigenschaftenanzeige in Revit und bilden die Schnittstelle zwischen LINEAR und Revit. Sie steuern, welche Parameter in das Modell zurückgeführt werden und ermöglichen so eine automatisierte, strukturierte und konfigurierbare Datenintegration auf Objektebene. Dadurch lassen sich Berechnungsergebnisse gezielt in das Modell einbetten und für weiterführende Prozesse nutzbar machen.
Die Konfiguration der Elementklassen und Eigenschaftensätze lässt sich in Verbindung mit dem LINEAR Installation Center exportieren oder importieren.

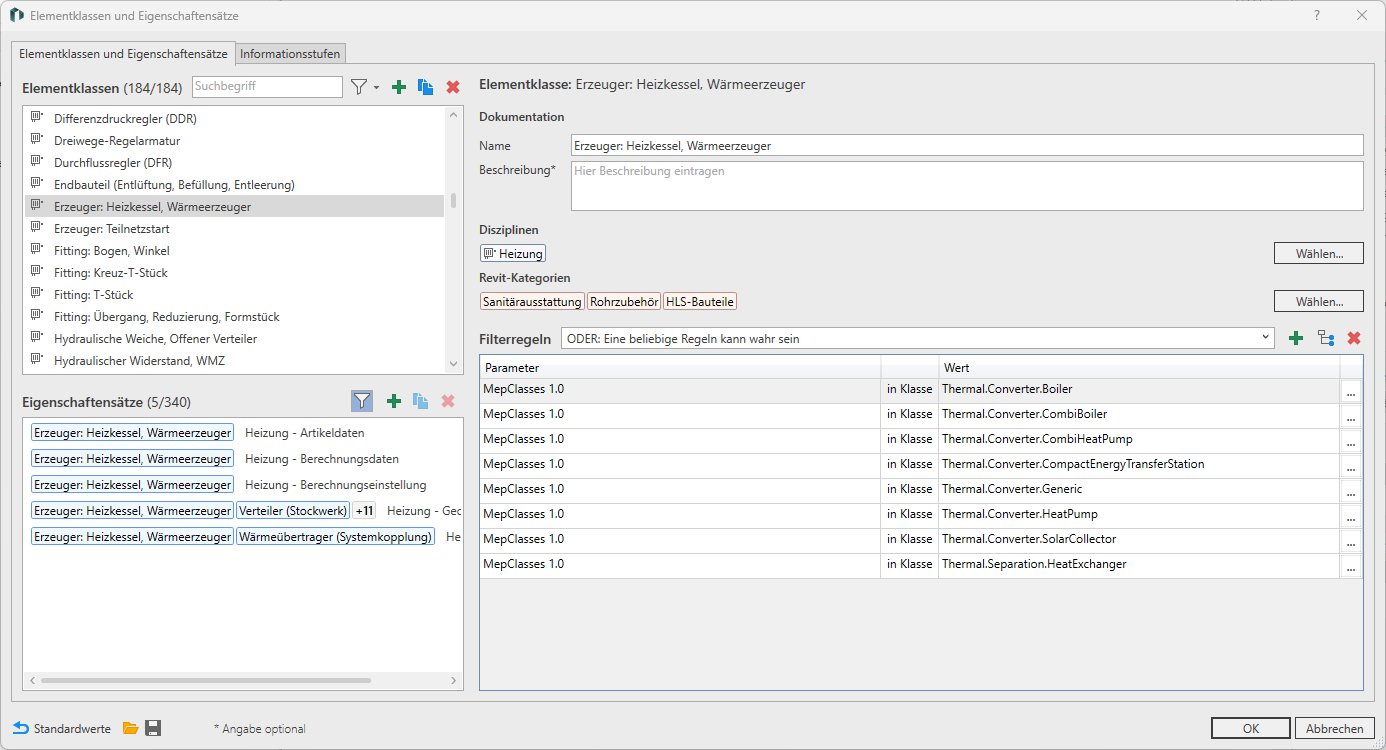

Elementklassen
Eine Elementklasse ist eine regelbasierte und beliebig feinstufige Definition zur Selektion von Elementen oder Elementgruppen im Modell. Neben der Auswahl von gewünschten Disziplinen und/oder Revit-Kategorien kann nach beliebigen Klassifizierungen (z. B. LINEAR, IFC) sowie nach Parametern gefiltert werden. Durch Kombination der Filterstufen können komplexe Elementklassen wie z. B. eine Klasse für alle Brandschutzkanäle definiert werden.
Bei Anwendung der Familien von Plandata sind durch Hardcoding anhand ihres Dateinamens automatisch der entsprechenden LINEAR-Klassifizierung den Elementklassen automatisch zugeordnet.
Eigenschaftensätze
Eigenschaftensätze werden mit Elementklassen verknüpft, auf die sie Anwendung finden.
Eigenschaftensätze enthalten u.a. Parameter aus der Luftkanal-/Rohrnetzberechnung, die in Revit keine Abbildung finden. Dies betrifft z.B. Parameter wie Druck, Volumenstrom, Massenstrom, Dichte oder Förderhöhe, die durch eine korrekte Konfiguration von der Luftkanal-/Rohrnetzberechnung automatisch in die Familien im Modell eingetragen werden können.
Dabei lassen sich Datentypen, Wertebereiche, Pflichtfelder und Schreibschutz (ReadOnly) definieren.
Ist es erwünscht, dass Parameterwerte nicht durch die Berechnungsergebnisse aus LINEAR im Modell überschrieben werden sollen, kann dies durch den Schreibschutz (ReadOnly) unterbunden werden.
