Rohrleitungen, sogenannte Routings, sind für die Verteilung des aufbereiteten Mediums (Luft, Wasser, usw.) in einem Gebäude verantwortlich. Rohrleitungen werden nach Material unterschieden. Je nach Gewerk dürfen nur bestimmte Materialien eingesetzt werden, um das Medium im Rohr nicht zu beeinflussen.
In dieser Phase erfolgt noch keine Darstellung von Rohrleitungen.
Darstellung

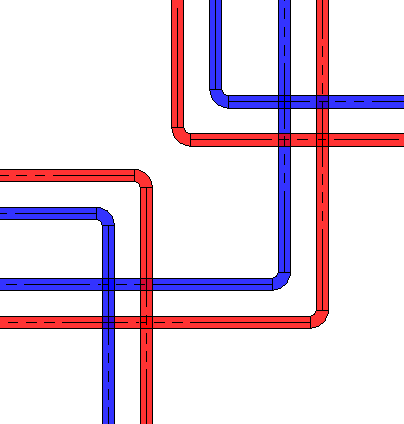

Plandarstellung
Modelldarstellung
Merkmale
Folgende Merkmale werden in dieser Phase definiert:
- Geometrie der Haupttrassen (eine Zweistrichdarstellung nach Querschnitt)
- Betriebstemperatur als Tief- und/oder Hochtemperatur, z.B. Vorlauf VL/Rücklauf RL 70/50°C, 60/40°C
- Medium, z.B. Wasser, Gas
Beschriftung
In dieser Phase wird das Bauteil in der Planansicht nicht beschriftet.
Anleitung
Erstellung des Rohres:

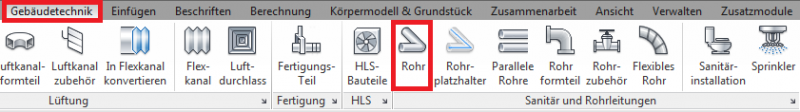

Im Reiter Gebäudetechnik befindet sich der Button zur Erstellung von Rohrleitungen > Rohr. Das versetzten eines Rohres erfolgt in Bezug zu einer Ebene. Es wird ausschließlich die Achse Mitte als Rohrausrichtung verwendet. Ein Höhenversatz zur Bezugsebene kann auch nachträglich, durch Verschieben des Rohres, im Schnitt erfolgen bzw. im Eigenschaftsfenster nummerisch angepasst werden.
Für weitere Informationen siehe auch Revit V2017 Rohr.
Erstellung eines Flexiblen Rohres:

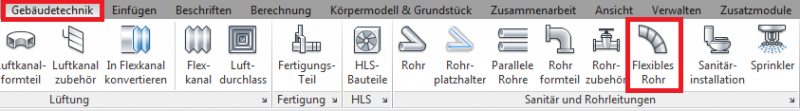

Im Reiter Gebäudetechnik befindet sich der Button zur Erstellung von Flexiblen Rohren >Flexibles Rohr. Das versetzten eines flexiblen Rohres erfolgt in Bezug zu einer Ebene. Es wird ausschließlich die Achse Mitte als Rohrausrichtung verwendet. Ein Höhenversatz zur Bezugsebene kann auch nachträglich, durch Verschieben des Rohres, im Schnitt erfolgen bzw. im Eigenschaftsfenster nummerisch angepasst werden.
Für weitere Informationen siehe auch Revit V2017 Flexibles Rohr.
Es gibt folgende Arten vorhandener Rohrleitungsserien:
- Edelstahlrohr
- Stahlrohr
- Kunststoffrohr
Darstellung
Plandarstellung
Modelldarstellung
img_12
Merkmale
Folgende Merkmale sind in dieser Phase zu definieren:
- Geometrie laut Rohrnetzberechnung
- Zuweisung der Strangbenennung
- Rohrsystemzuweisung
- Angabe der Rohrisolierung
- Betriebstemperaturangaben
Beschriftung
In dieser Planungsphase sind folgende Informationen zu beschriften:
- Dimension
- Rohrsystem
Anleitung

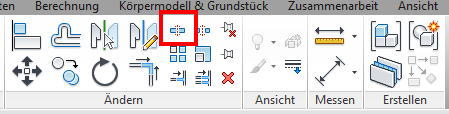

Die Querschnittsänderungen der vorhandenen Haupttrassen werden mit Hilfe des Buttons Element teilen unter Ändern durchgeführt.

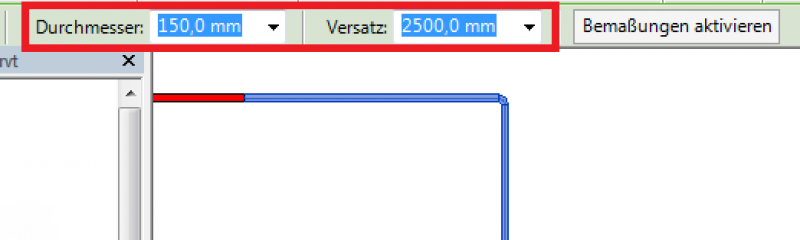

Zunächst wird das Rohr der zu bearbeitenden Rohrstrecke bestimmt und anschließend auf das letzte Rohrstück mit dem Mauszeiger navigiert. Mit der rechten Maustaste wird die markierte Rohrteilstrecke gewählt. Der Kanalquerschnitt kann nun angepasst werden.
In dieser Phase bleiben die Plan- und Modelldarstellungen der Rohrleitungen unverändert zur Erstellung in der Entwurfsphase.
Darstellung
In dieser Phase bleiben die Plan- und Modelldarstellungen der Rohrleitungen unverändert zur Erstellung in der Entwurfsphase.
Merkmale
Folgende Merkmale werden in dieser Phase definiert:
- Anpassung Geometrie gemäß Rohrnetzberechnung
- Rohrstärke
- Material
Beschriftung
Die Rohrleitungsstrecken sind anhand der Rohrnetzberechnung und Installationshöhen im Grundriss zu beschriften bzw. anzugeben.
Volumenstrom: 1.38 l/s
Geschwindigkeit: 0.29 m/s
Rohr Installationshöhe: RA= -0,25 m RDUK oder FBOK je nach vordefinierte Bezugsebene
Volumenstrom: 1.38 l/s
Geschwindigkeit: 0.29 m/s
Rohr Installationshöhe: RM= -0,25 m RDUK oder FBOK je nach vordefinierte Bezugsebene
Anleitung
Mithilfe des Revit-Werkzeuges Kollisionsprüfung durchführen lassen sich Konflikte vermeiden. Nähere Informationen finden sich in Revit V2017 unter Kollisionsanalyse.
In dieser Phase werden die Schusslängen von geraden Luftkanäle definiert. Mit dem Befehl Teilen kann ein gerades Luftkanalelement geteilt werden.
Zur Anpassung der Geometrie von Luftkanälen und Formteilen auf das Fertigungsmass kann die Anleitung von Autodesk Revit Konvertieren allgemeiner Teile in Fertigungsteile unter Revit V2017 zurate gezogen werden.
Ergänzende Anmerkungen für Werk- und Montage-Planung:
Fertigungshalterungen können auf dem geraden Teil von Formteilverlängerungen platziert werden.
Weitere Informationen hierzu finden Sie unter Platzieren von Fertigungshalterungen in Revit V2017.
Bei der MEP-Fertigungsmodellierung stehen Parameter für Fertigungsteile zur Verfügung. Weitere Informationen hierzu finden Sie unter Exemplarparameter für MEP-Fertigungsteile in Revit V2017.
Es kann das Routing für Rohre in einem vorhandenen Rohrsystem angepasst werden. Weitere Informationen zur Änderung von Routing-Lösungen finden sie unter Autodesk Hinweis
Aufgrund von revit-technischen Einschränkungen kommt es bei Dämmungen von Rohrformteilen zu fehlerhaften Darstellungen. Die untere Grafik zeigt ein Beispiel der auftretenden fehlerhaften Darstellung.
