Die Isolierung von Rohrleitungen ist für die Erhaltung der Energie des Mediums in den Rohren verantwortlich. Um den Temperaturabfall oder Energieverlust des aufbereiteten Mediums vom Erzeuger bis zum Endverbraucher in Grenzen zu halten, kommen je nach Gewerk unterschiedliche Isoliermaterialien zum Einsatz.
In dieser Phase erfolgt noch keine Darstellung der Isolierung von Rohren.
In dieser Phase erfolgt noch keine Darstellung der Isolierung von Rohren.
In dieser Phase wird die Isolierung erstmals dargestellt.
Darstellung

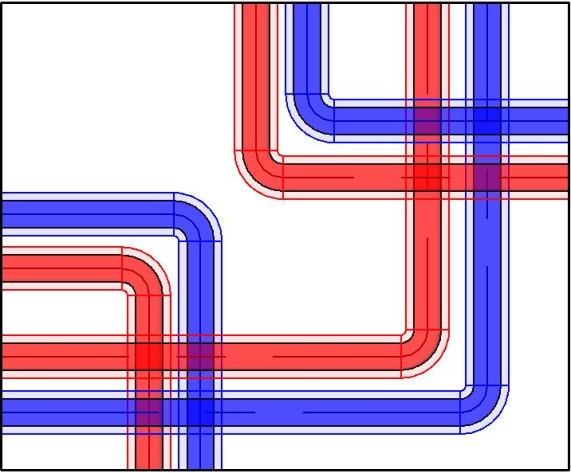

Plandarstellung

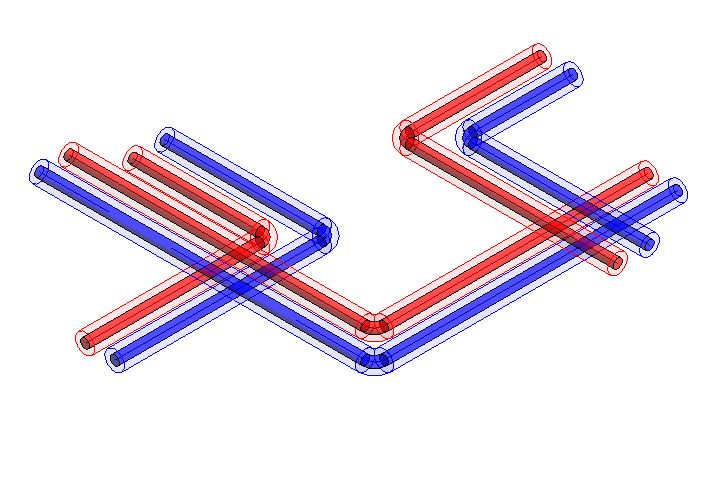

Modelldarstellung
Merkmale
Folgende Merkmale werden in dieser Phase definiert:
- Geometrie der Brandschutzverkleidungen
- Lasten
- Definition der Feuerwiderstandsklasse
Um Abstands- und Platzproblemen vorzubeugen werden vorerst nur vordimensionierten Hauptleitungen isoliert.
Weitere Informationen zur Dimensionierung finden sich im Artikel Rohrnetzberechnung.
Beschriftung
In dieser Phase wird das Bauteil in der Planansicht nicht beschriftet.
Anleitung
Erstellung der Dämmung:

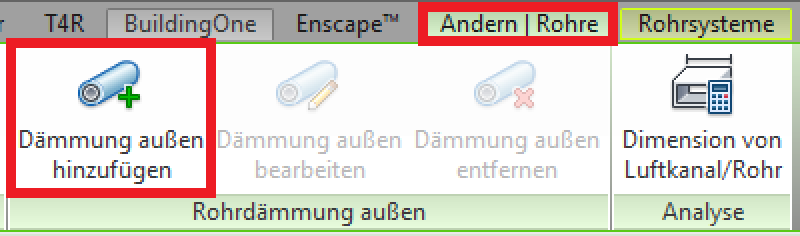

Nach Auswahl des Rohres befindet sich im Reiter Ändern | Rohre der Button zur Erstellung der Dämmung.

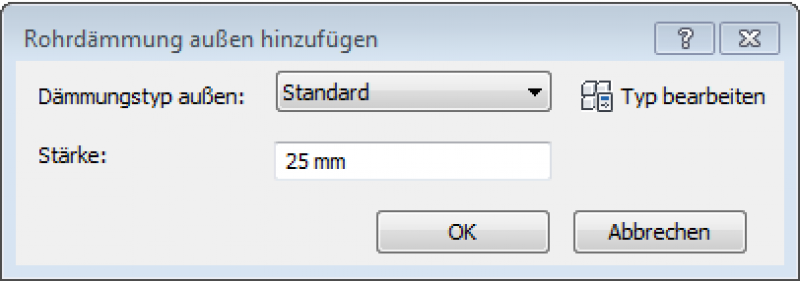

Der Dämmungstyp außen und die Stärke der Dämmung kann je nach Anforderung angegeben werden.
In dieser Leistungsphase bleiben die Plan- und Modelldarstellungen der Dämmung unverändert zur Erstellung in der Entwurfsphase.
Darstellung
In dieser Leistungsphase bleiben die Plan- und Modelldarstellungen der Dämmung unverändert zur Erstellung in der Entwurfsphase.
Merkmale
Folgende Merkmale sind in dieser Phase zu definieren:
- Anpassung der Geometrie der Brandschutzverkleidungen gemäß Rohrnetzberechnung
- Anpassung der Geometrie der Rohrisolierung
Beschriftung
Die Beschriftung der Dämmschicht oder Verkleidung im Grundriss sollte folgenden Brandschutzanforderung enthalten:
- Feuerwiderstandsklasse
- Isolierungs- /Dämmungsstärke
Anleitung
Grundsätzlich wird die Isolierung bezüglich des Materials, der Dämmstärke, usw. im Ausschreibungstext näher beschrieben.
