Schlüsseltabellen stellen in Revit die Möglichkeit dar, nur bestimmte, vordefinierte Parameterwerte in Bauteillisten einsetzen zu können. Damit können beispielsweise Schreibfehler und nicht gewollte Bezeichnungen vermieden werden.
Dieses Tutorial zeigt, wie Schlüsseltabellen erstellt und für den jeweiligen Zweck eingesetzt werden können.
Des Weiteren wird beschrieben, wie die automatische Übertragung von vorgegebenen Parameter-Werten funktioniert.
Die Schlüsseltabellen/Stillisten befinden sich im Projektbrowser unter Bauteillisten und beginnen mit dem Präfix "Schlüssel".
Diese machen genau dann Sinn, wenn Werte fix vorgegeben sein und nicht beschriftet werden müssen. Ebenfalls, wenn es Parametersätze gibt, wie z.B. alle Büros haben denselben Fußboden, Decken- und Wandbelag.

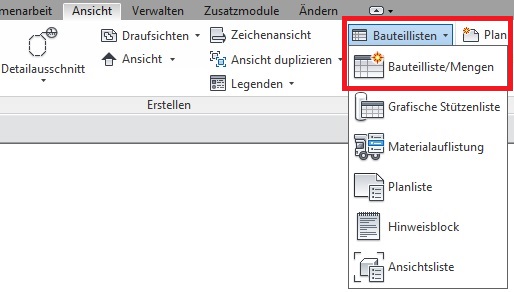

Unter dem Reiter Ansicht > Erstellen > Bauteillisten >Bauteillisten/Menge kann zunächst in der linken Spalte die Kategorie und daraufhin mit dem rechten Button Schlüssel erstellen ausgewählt werden.

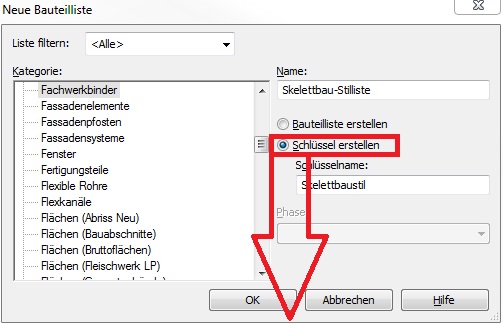

Nach Auswahl der Kategorie und die Umstellung auf Schlüssel erstellen erscheint nach Bestätigung auf "OK" die Option Bauteillisteneigenschaften zu bearbeiten.

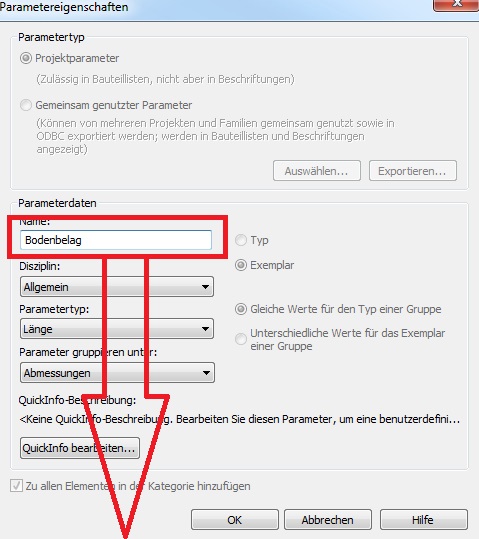

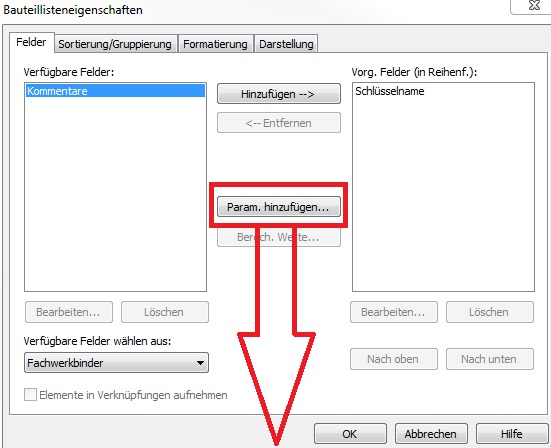

Unter der Option Param.hinzufügen kann in den Parametereigenschaften der Name der Parametedaten definiert und somit eine neue Schlüsseltabelle erstellt werden.
Sobald der mit "OK" bestätigt wurde, erscheint der neue Name "Bodenbelag" in den Bauteillisteneigenschaften.
Schlüsseltabellen für mehrere Informationen

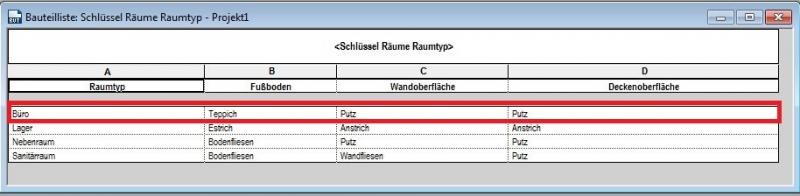

Sind bei einem Bauteil mehrere Werte gleich, so kann man sich die Eingabe dieser Werte mit Hilfe einer Schlüsseltabelle vereinfachen
Schlüsseltabellen für Farbschemata
Möchte man für eine bestimmte Nutzung ein Farbschemata anlegen und existiert der gewünschte Parameter nicht unter Räumen, so kann man entweder einen neuen Parameter anlegen oder sich mit einer Schlüsseltabelle weiterhelfen.
