Wie auch Rauchabschnittszonen sind Sicherheitszonen strenggenommen keine eigenständigen Modell-Komponenten, sondern lediglich ein einzelnes Merkmal in Räumen, das sich durch entsprechende Voreinstellungen in Grundrissen farblich visualisieren lässt. Sicherheitszonen müssen spätestens in der Phase Einreichung erzeugt werden. Für deren Umsetzung ist die Architektur zuständig.
Anleitung

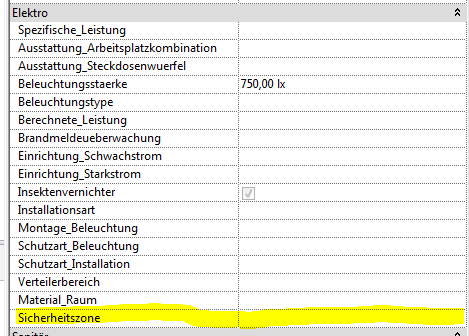

Sicherheitszonen werden in der Kategorie Elektro durch den Parameter Sicherheitszone beschriftet.
Es werden Bauteillisten zur schnelleren Definierung der Sicherheitszonen erstellt.

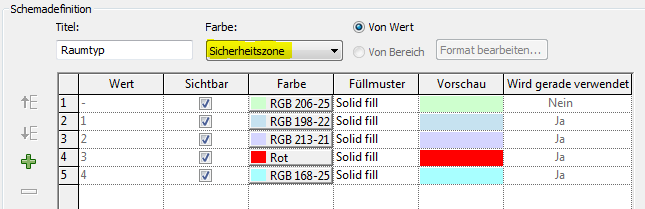

Außerdem ist das Farbschema für die Sicherheitszonen zu erstellen.
Es können einzelne Bauteillisten für die Sicherheitszone als „Stempel“ erstellt werden.
Die Bauteillisten-„Stempel“ sind durch Drag&Drop auf dem Plan zu platzieren.
Ebenfalls ist das Farbschema Legende auf dem Plan zu definieren.
Anwendungsbeispiel:
