Dieser Artikel beschreibt das Zusammenspiel zwischen Revit (zum Modellieren) und MagiCAD (zum Berechnen) mit den erforderlichen Informationen für phasengerechte Berechnungen.
Sowohl eine Rohrnetz-Auslegung als auch eine Druckverlustberechnung erfolgt durch MagiCad. Eine Überprüfung der Rohrdimensionen erfolgt durch Revit.
Zuständigkeit und Verantwortlichkeit liegt bei der Projektleitung.
Vor dem Modellieren muss der PL die groben Anlagenszenarien mit dem BIM-Manager besprechen um eventuelle Hindernisse auszuräumen. (Erstellung und Verwendung von Sonderfamilien z.B. Rohrsystemen, Rohr-Routings)
Danach können erst die erforderlichen Routings, die spezifischen Bauteile sowie die erforderlichen Bearbeitungsbereiche durch den BIM-Manager oder den Modellverantwortlichen angelegt werden. (Die genaue Verantwortung des Modellverantwortlichen bzw. BIM-Managers ist noch zu klären)
Vorplanung:
In dieser Phase wird keine Rohrnetzberechnung benötigt.
Ermittlung Sprinkleranzahl erfolgt über die Bauteilliste in Revit oder in Excel.
Plandarstellung:
Definition durch PL / Umsetzung durch Modellierer.
- Brandabschnitte
- Brandgefahrenklasse als Zonen
- Lage der Hauptversorgungsleitung (Zweistrichdarstellung nach Querschnitt >200)
Entwurf:
In dieser Phase wird keine Rohrnetzberechnung benötigt.
Plandarstellung:
Definition durch PL
- Rohrmaterial
- Anlagenart: Nass-Trocken-Anlage, Trocken-Anlage, Nass-Anlage
- Lage Sprinklerebenen (z.B. erste und zweite Ebene)
- Art des Sprinklerkopfes
- K-faktor eines Sprinklers
- Auslösetemperatur
- Sprinklerkopf Erfassungsbereich (m²)
- Mindestdruck am Sprinkler lt. Norm (mbar)
- Durchflussdichte am Sprinklerkopf (mm/min)
- Sprinklermatrix bestimmen
- Installationshöhe
- Sprinkler Installationsrichtung (nach Oben / Unten / Seitlich)
Modellierer
- Flächenplan mit optimierten Flächen aus der Vorplanung

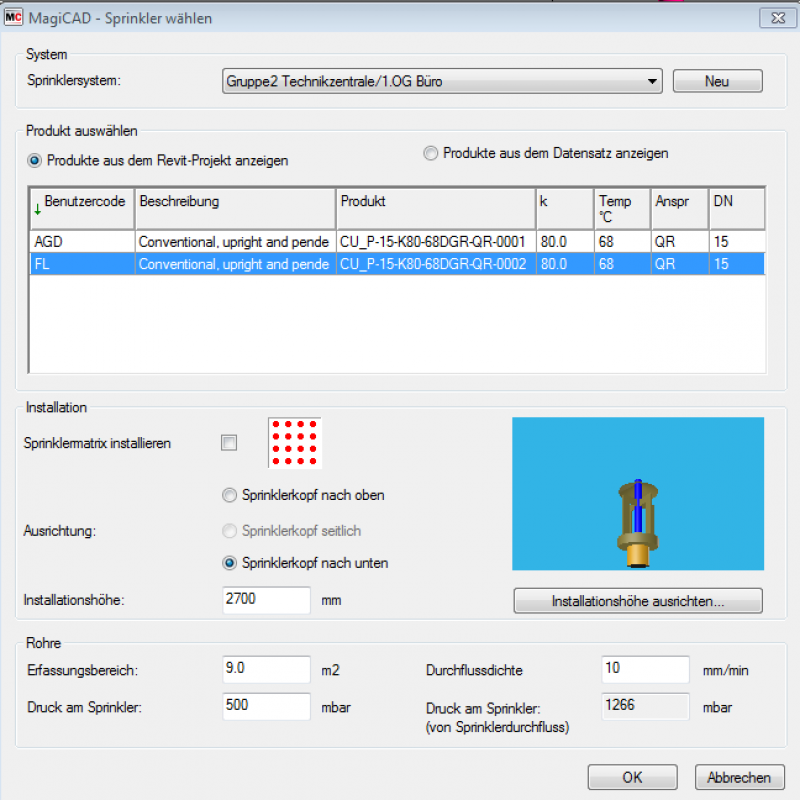

- Platzierung Sprinklerköpfe MagiCad Handbuch MagiCad für Revit – Handbuch 4.1 Sprinkler installieren
- Sprinklerrohrsystem anlegen „schlüssige Namensgebung“
- Systeme der Hauptversorgungsleitung nach Anlagenart
Ausführung:
In dieser Phase erfolgt Sprinkler Rohrnetz- und Druckverlustberechnung.
Definition durch PL
- Sprinklerwirkfläche
- Rohrnetzart (z.B. als Ringleitung, Vermascht oder Verzweigt)
- Wasserart (z.B. Zumischung: Kontinuierliche Zuführung von Schaummitteln mit einer bestimmten Einsatzkonzentration in den Löschwasserstrom)
- Gefahrenklasse inkl. Kategorie oder Gruppe
- Lage Zonenventile
- Festlegung Berechnungsmethode von Äquivalente Länge für Formteile: VdS 2092, CEA 4001, DIN-EN 12845, NFPA 13 MagiCad für Revit – Handbuch 4.3.1 Berechnungsoptionen
Modellierer
- Optimierung Sprinklerfeld z.B. auf zwei Ebenen
- Anschließen Rohrnetz an Sprinklerköpfe gem. festgelegtem Rohrnetzart (nach Anschlussquerschnitt vom Sprinklerkopf)
- Sprinklerwirkfläche gem. Norm MagiCad für Revit – Handbuch 4.2 Sprinklerwirkfläche
- Rohrzubehör setzen nach Berechnung des Sprinklernetzes
- Sprinklerfeld Vermaßen
- Rohrnetz und Knotenpunkte beschriften
Vorbereitung
- Rohrleitungsserie als Leitungsart (Material) für die Hauptstränge
Medien und Betriebstemperatur sind im Projektbrowser --> Rohrsysteme --> Rohrsystem einstellen. Durch Typ duplizieren können weitere Rohrsysteme erstellt werden.
- Aufteilung der Stränge und Systemnetze sofern die Rohrnetze nicht miteinander verbunden sind. Systembrowser-->System wählen-->System teilen
- Rohrnetz Fließrichtung prüfen (rechte Maustaste im Systembrowser auf gewünschtes Rohrnetz Inspizieren)
- Bereinigen aller nicht notwendigen Sprinklerwirkflächen.
- Sprinklerköpfe müssen im Bereich der Sprinklerwirkfläche liegen.
Berechnung mit MagiCad
- MagiCAD Piping --> Rohrnetzberechnung --> Sprinklerberechnung --> den zu berechnenden Strang anklicken (MagiCad für Revit – Handbuch unter Berechnung von Sprinklersystemen)
- Die Berechnungsfunktion berechnet nur den Durchfluss und Druckverlust im Rohrnetz von dem Verbraucher aus.
- Zurzeit kann das Rohrnetz nicht automatisch Redimensioniert werden. Rohrnennweiten können mit Hilfe im Template hinterlegter Ansichtsvorlage mit entsprechendem Filter, manuell nach berechneter Durchflussgeschwindigkeit ausgelegt und in Revit verändert werden.
Berechnungsergebnisse
Nach Ausführung der Sprinklerberechnung können verschiedene Berichte eingesehen werden: Allgemeine Ergebnisse, Sprinklerergebnisse, Systemergebnisse, Werte äquivalenter Längen und Pumpendiagramme. (MagiCad für Revit – Handbuch unter Berichte)
Berechnungsergebnisse im Excel Aufbereiten
Die aus Revit exportierte Ergebnis .txt Datei wird wie folgt aufbereitet bzw. formatiert:

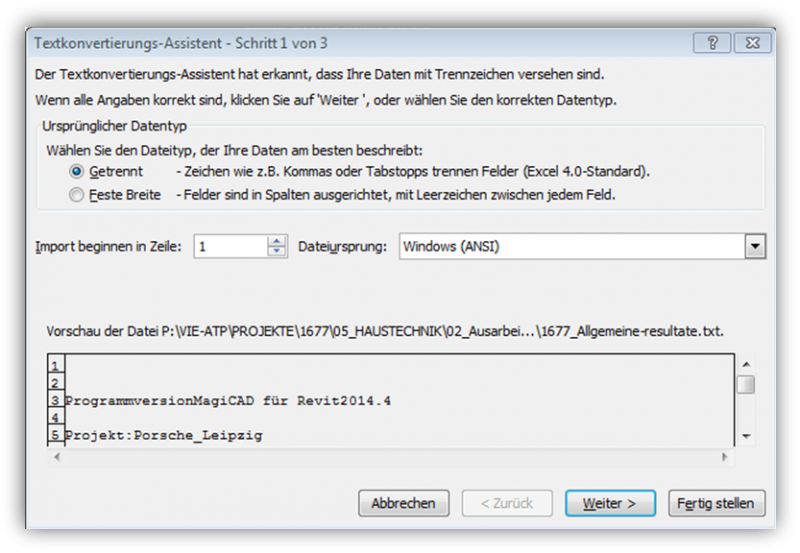

.txt Datei in Excel öffnen --> Datei öffnen (alle Dateien (*.*) )

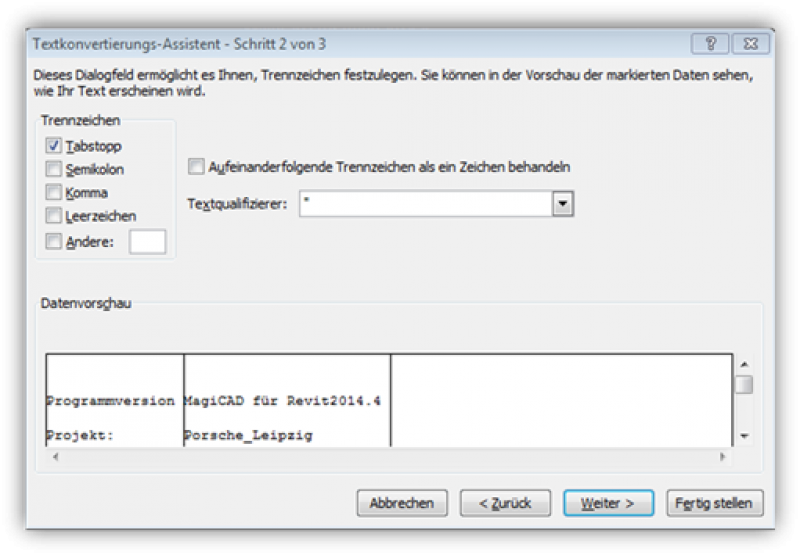

Als Datenformat der Spalten TEXT auswählen, damit die Längenmaße korrekt angezeigt werden.
Visualisierung der Wirkfläche
Wirkfläche als Schraffur darstellen

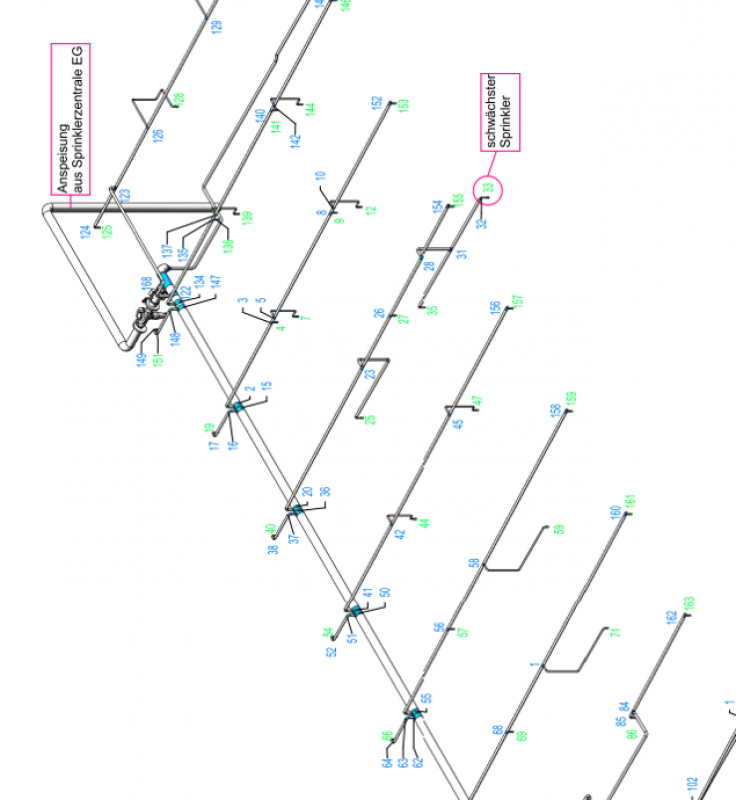

Visualisierung Knotenpunkte, Sprinkler und Netzwerk
- Kontenpunkte Sprinkler grün dargestellt
- Knotenpunkte Netzwerk blau dargestellt
Tipps und Tricks
Die Sprinklerwirkfläche ist nicht sichtbar
- Problem:
Falsche Disziplin ist eingestellt
- Lösung:
Im Eigenschaftenfenster die Ansicht bei „Disziplin“ auf „Koordination“ stellen.
Danach ist die Wirkfläche wieder sichtbar
Rohrleitung lässt sich nicht berechnen
- Lösung: Systemname muss gleich benannt sein
