Als Koordinationsgrundlage zur Schlitz- und Durchbruchsplanung (S+D-Planung) in einem Open-BIM-Projekt übermitteln Haustechnik-Planer üblicherweise ihre Vorschläge als sogenannte ProvisionforVoid-Elemente (PfV) in einer IFC-Datei.
Wie Sie diese Durchbruchsvorschläge/PfV-Elemente in ArchiCAD übernehmen, und was es dabei zu beachten gibt, wird in diesem Artikel beschrieben.
- Als erstes werden im Eigenschaften-Manager im Abschnitt "Schlitze und Durchbrüche" die alphanumerischen Import-Optionen geprüft, ergänzt beziehungsweise angepasst.
- IFC-Import-Einstellungen vorbereiten (IFC-Import in ArchiCAD)
- Anschließend wird die IFC-Datei mit den Durchbruchsvorschlägen in ArchiCAD importiert.
- Abschließend werden die Durchbruchsvorschläge (PfV) inklusive aller alphanumerischen Informationen in native ArchiCAD-Öffnungen umgewandelt (Öffnungen erstellen).
1. Um alle erforderlichen alphanumerischen Durchbruchseigenschaften aus den IFC-Dateien übernehmen zu können, sollten sie diese frühzeitig mit den Haustechnikplanern abgestimmt haben.
2. Nach erfolgter Abstimmung wird in ArchiCAD das sogenante "Mapping" vorbereitet, indem mit dem Eigenschaften-Manager die abgestimmten Durchbruchseigenschaften ergänzt werden.

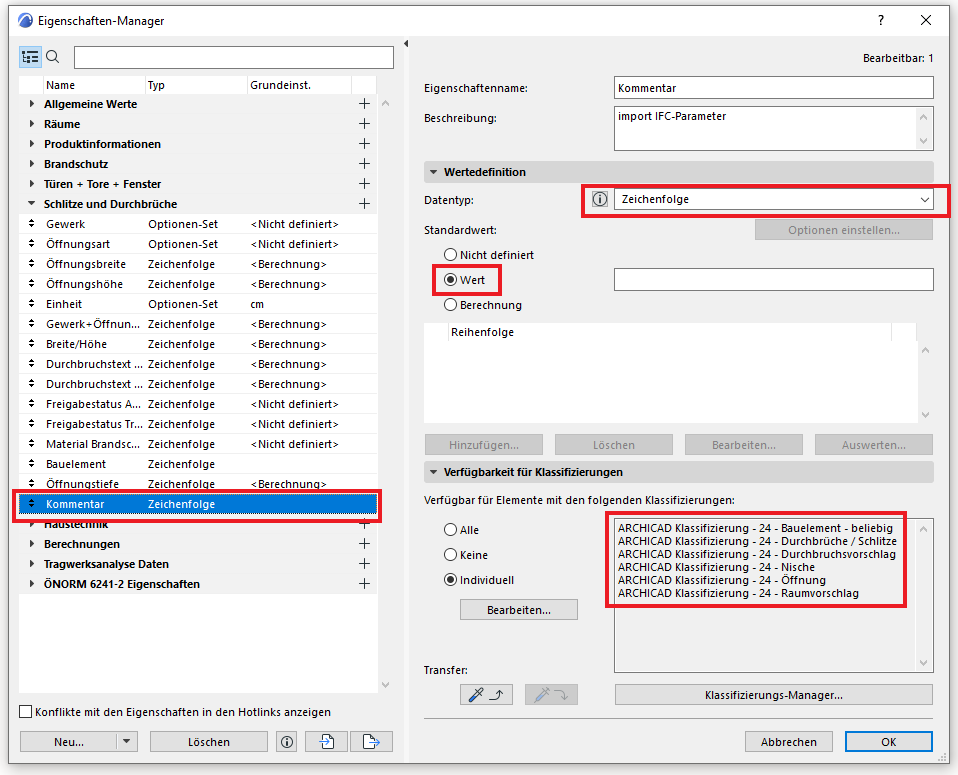

Hierzu öffnen wir den Eigenschaften-Manager in ArchiCAD und erstellen die neuen Eigenschaften anhand der abgestimmten Liste.

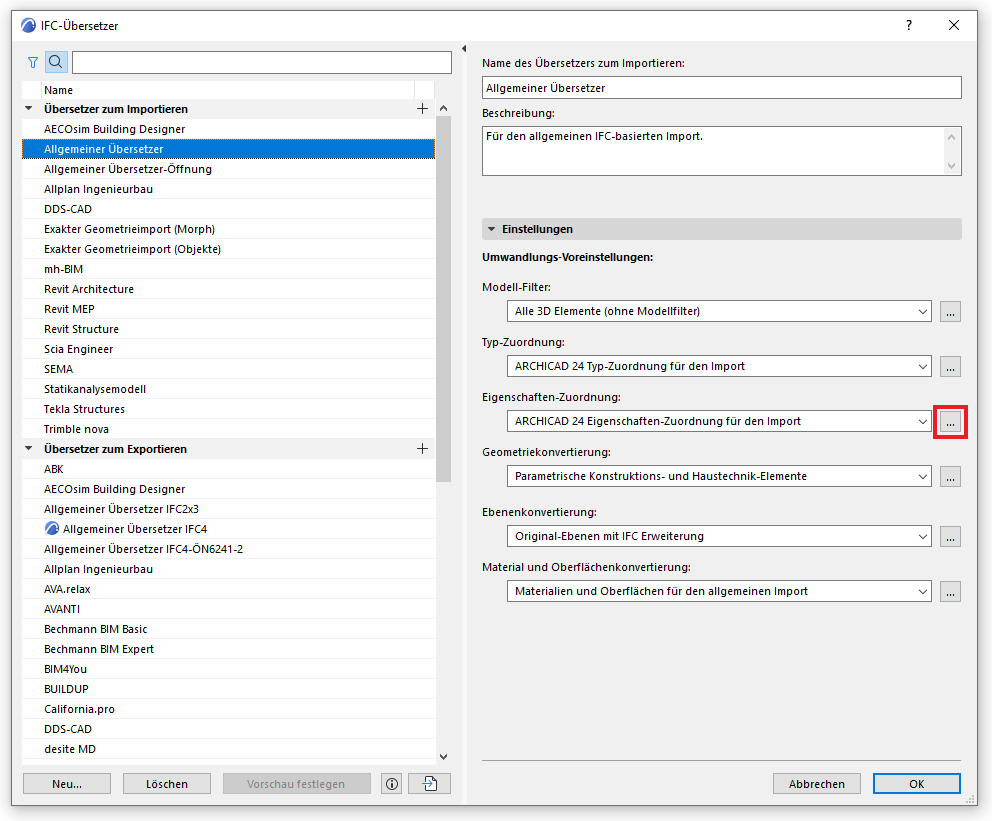

3. Um die IFC-Eigenschaften verknüpfen zu können, brauchen wir den IFC-Übersetzer. Öffnen Sie diesen unter Ablage-->Interoperabilität-->IFC-->IFC-Übersetzer…
Wir wählen den Allgemeinen Übersetzer zum Import aus und öffnen das Menü der Eigenschaften-Zuordnung.

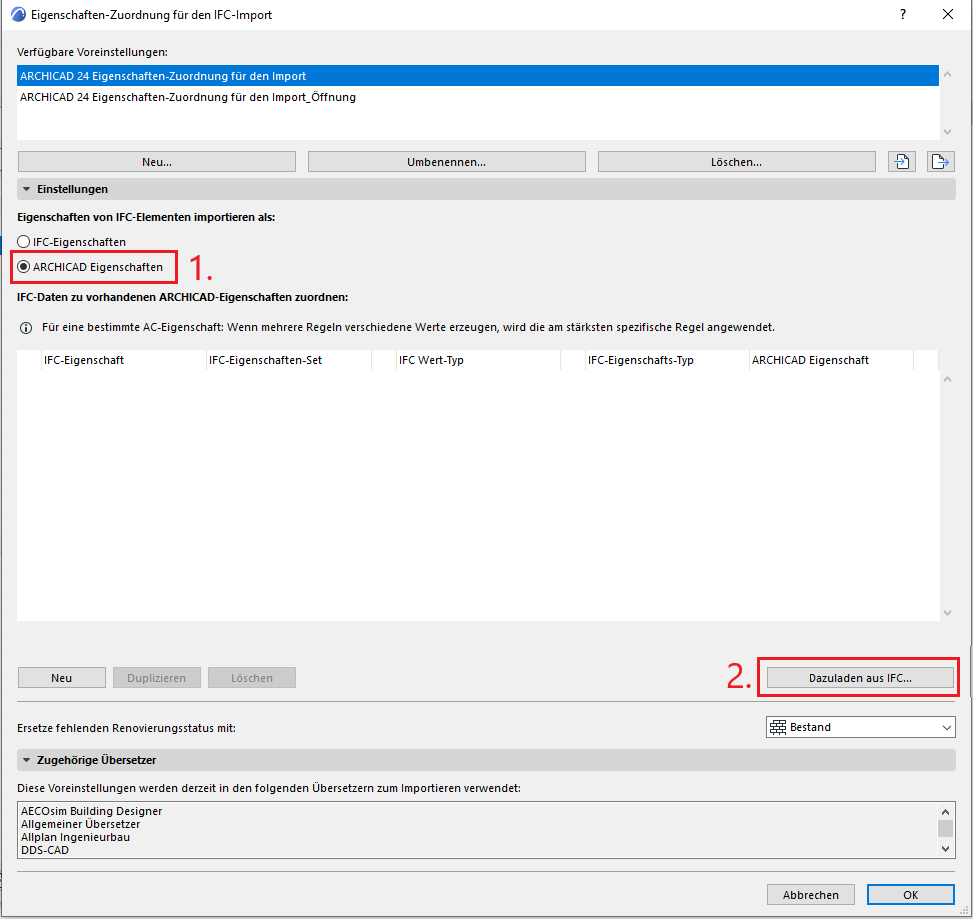

4. In diesem Eigenschaften-Zuordnungs-Fenster verknüpfen wir die Durchbruchseigenschaften der IFC-Dateien mit den ArchiCAD Eigenschaften.
Hierzu wählen wir folgende Option aus, siehe Punkt 1 im nachfolgenden Bild:
Anschließend wird die IFC-Datei der Haustechnikfirma ausgewählt, um die gewünschten Eigenschaften hinzuladen zu können. Siehe Punkt 2 im oberen Bild .
5. Jetzt erfolgt das eigentliche Mapping.

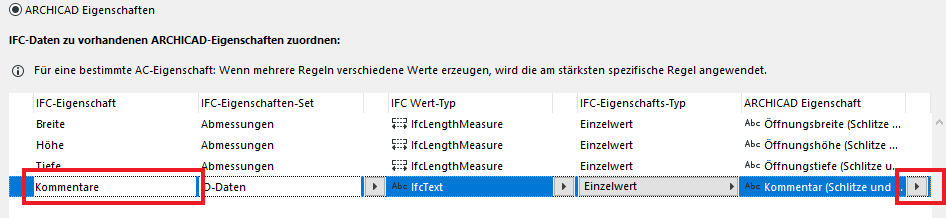

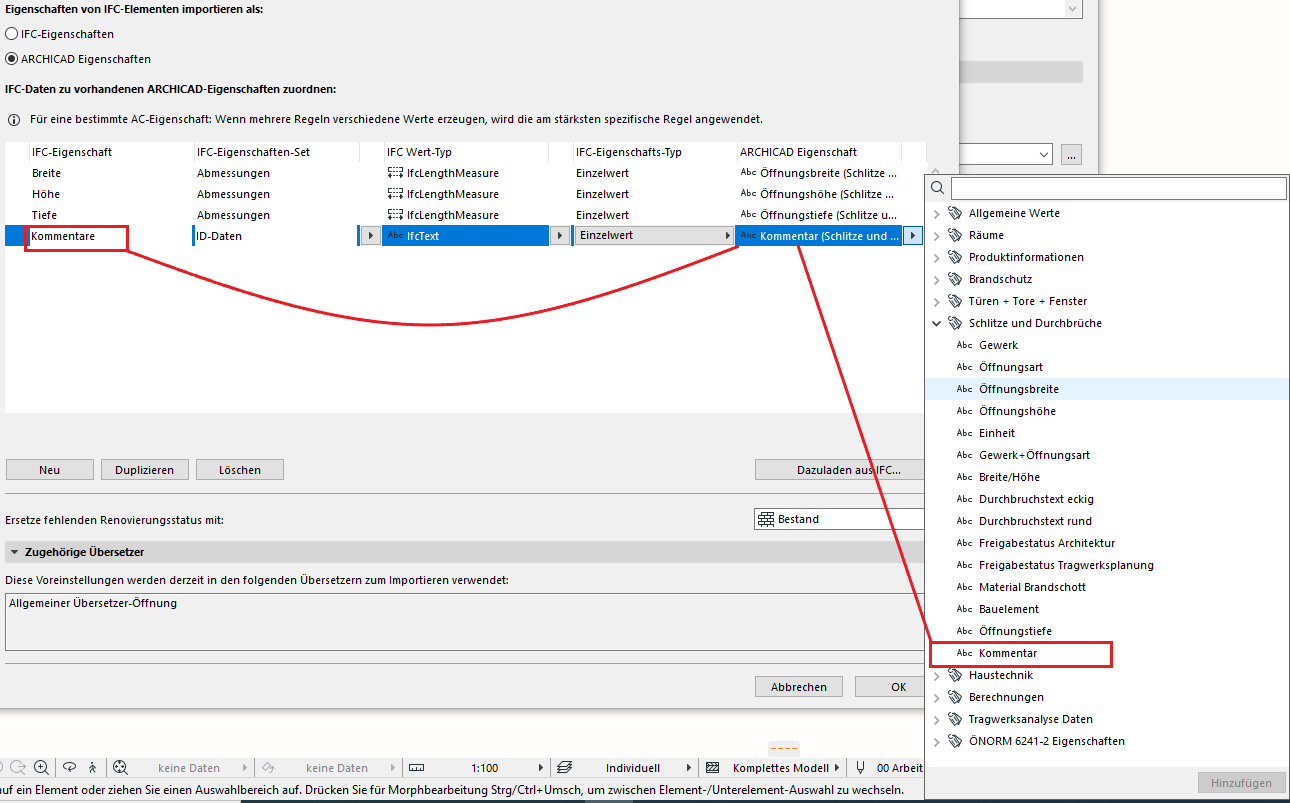

Im IFC-Übersetzer werden die Eigenschaften des IFC-Modells in der linken Spalte mit den entsprechenden ArchiCAD-Eigenschaften in der rechten Spalte verknüpft.
Durch Klicken auf die Dreieck-Symbole stehen die Eigenschaften zur Auswahl zur Verfügung.
6. Prüfen sie alle Einstellungen und speichern sie diese. Damit ist die Mapping-Vorbereitung abgeschlossen.
Wenn Sie alle IFC-Eigenschaften zu den entsprechenden ArchiCAD-Eigenschaften zugewiesen haben, kann der Import vom IFC-Modellen erfolgen, wodurch die Durchbruchseigenschaften aus den IFC-Dateien in ArchiCAD übernommen werden.

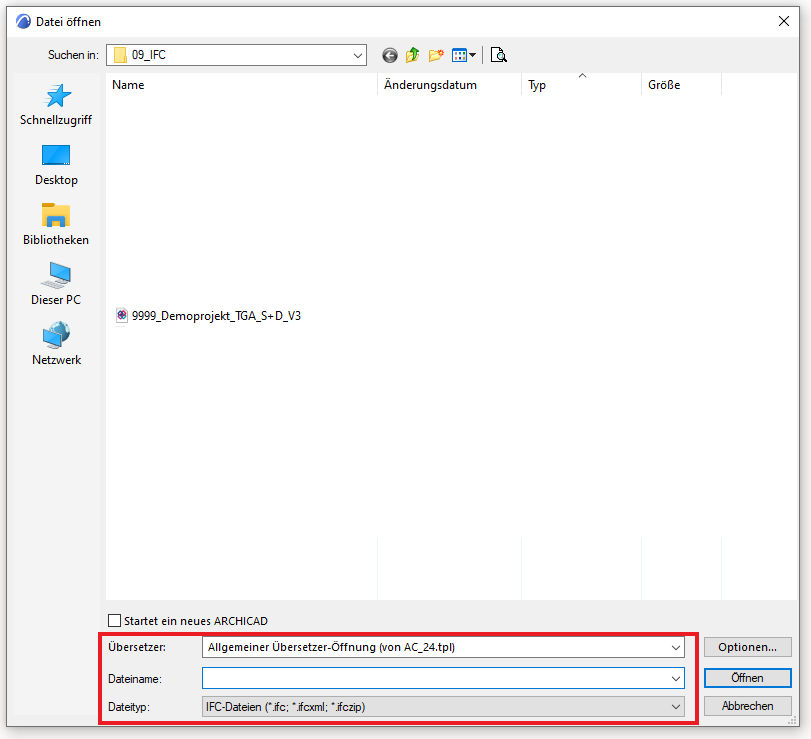

1. Öffnen wir das IFC-Modell unter Ablage-->Öffnen-->Öffnen
Beachten Sie dabei die auswahl des korrekten Dateityps und des dazugehörigen Übersetzers!
Die importierten IFC-Elemente, mit ihren IFC-Eigenschaften, wurden in ArchiCAD-Eigenschaften übertragen.
Nun können wir in ArchiCAD mit dem Befehl "Planung-->Öffnungen-->Öffnungen aus Auswahl erstellen" diese Elemente erstellen. Die neuen nativen ArchiCAD-Öffnungen haben jetzt dieselben Eigenschaften übernommen, wie unten im Bild am IFC-Element ersichtlich ist.
2. Die in ArchiCAD importierten IFC-Elemente tragen nun die IFC-Eigenschaften als ArchiCAD-Eigenschaften. Der Übersetzer hat diese laut der Eigenschaften-Zuordnung übertragen.

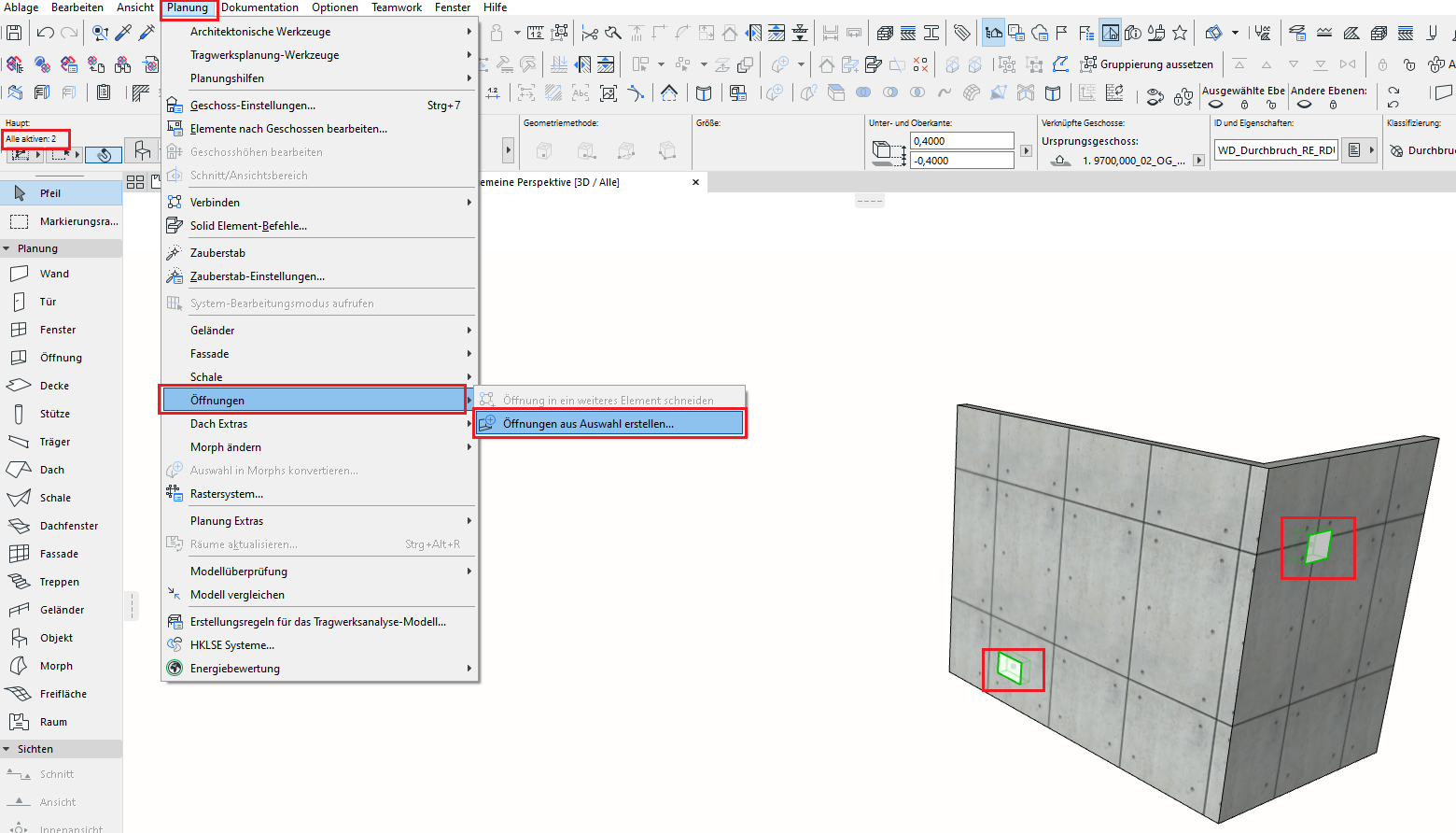

3. Jetzt erstellen wir ArchiCAD-Öffnungen auf Basis der IFC-Elemente. Das entsprechende Dialogfenster befindet sich im Reiter "Planung", siehe Bild:

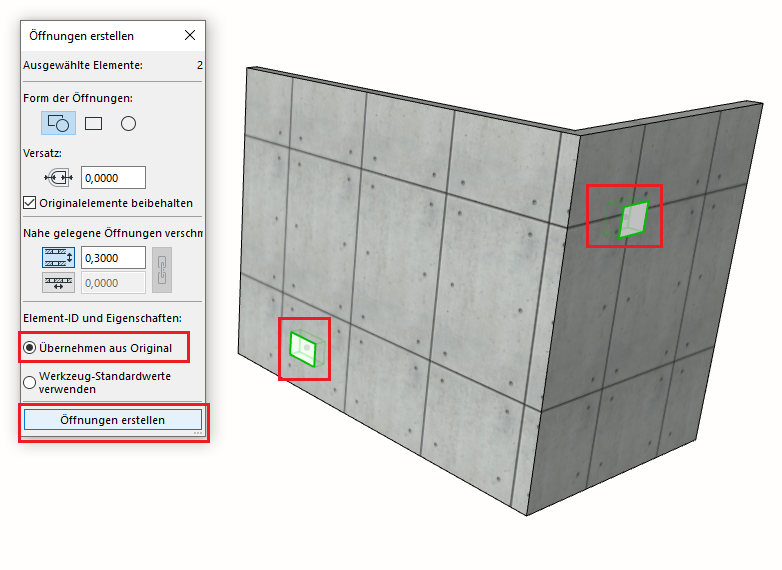

4. Als erstes werden die Durchbruchsvorschläge der IFC-Datei ausgewählt. Anschließend wird im Dialogfenster der Punkt "Übernehmen aus Original" gewählt. Die Erstellung erfolgt über den Befehl "Öffnungen erstellen".

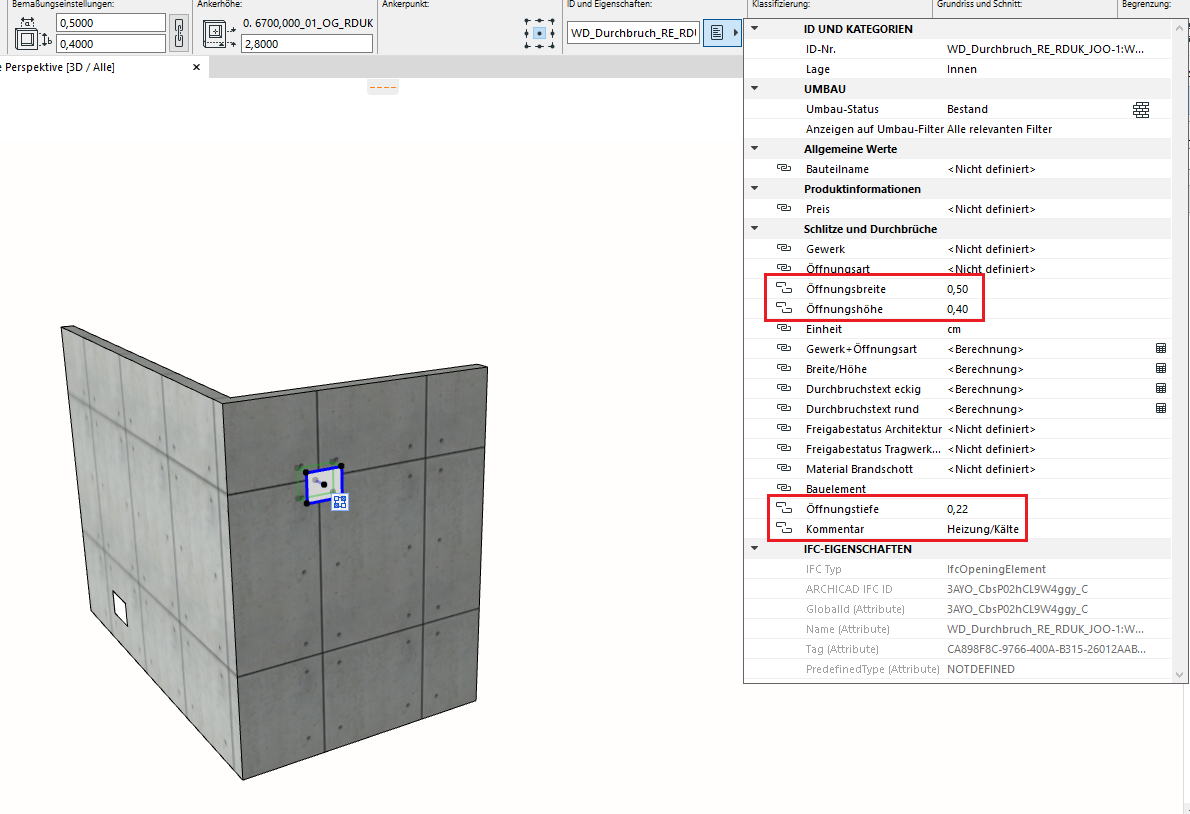

5. Ergebnis:
Neue native ArchiCAD Öffnungen, Schlitze und Durchbrüch, wurden erstellt und deren Eigenschaften aus den IFC-Elementen übernommen.
