TGA-Template 2.00: Dokumentation

Dieser Artikel bezieht sich auf das TGA-Template der BIM Office Administration und enthält eine Dokumentation für die Version TGA-Template 2.00. Lesen Sie hierzu auch wichtige Informationen zum Umstieg.

Das TGA-Template ist in Zusammenarbeit mit den Fachplanern der TGA erarbeitet worden.

Ziel diesesr Dokumentation ist es, Ihnen an Hand von genauen Änderungsbeschreibungen die Anpassungen des Templates vorzustellen.

Suchbegriffe: TGA Template, aktuelles Template, Template Update, Architektur Template, TWP Template, Revit Template, Revit Vorlage, Neue Revitvorlage, Vorlage Datei, Vorlagedatei, Neuestes Template, Neues Template, TGA, 2.00, Haustechnik, Elektro, Verwaltung


Obwohl bei der Erarbeitung sämtliche Funktionalitäten sorgfältig und in mehreren Durchgängen geprüft wurden sind, ist nicht auszuschließen, dass einzelne Fehler enstanden sind. Sollten Ihnen bei der Projektarbeit derartige Fehler auffallen, beachten Sie bitte den folgenden Prozess-Standard zur Fehlerbehebung.


Startansicht


Die Startansicht wurde überarbeitet, ergänzt wurde jeweils ein Feld für die verantwortlichen Projektleiter sowie zur Übersicht der Modellverknüpfungen. Des Weiteren gibt es jetzt mehr Platz für wichtige Anmerkungen, Kommentare und Hinweise.

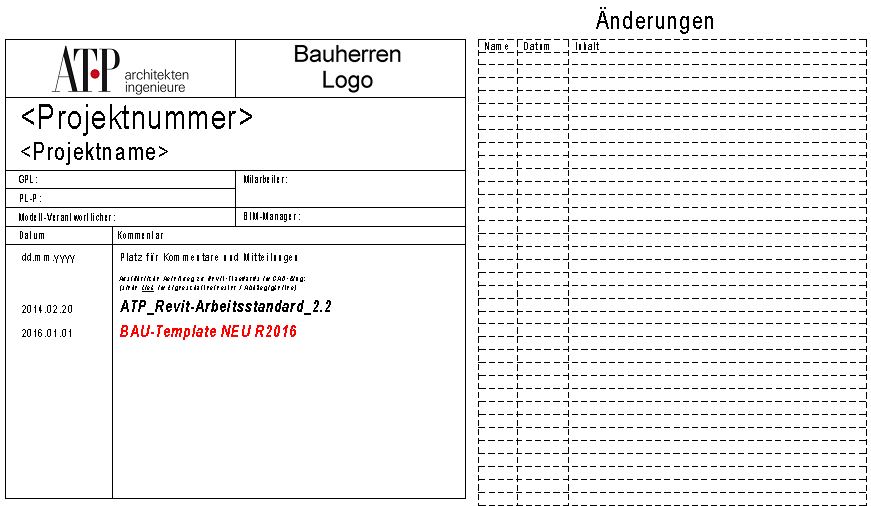

alte Version:

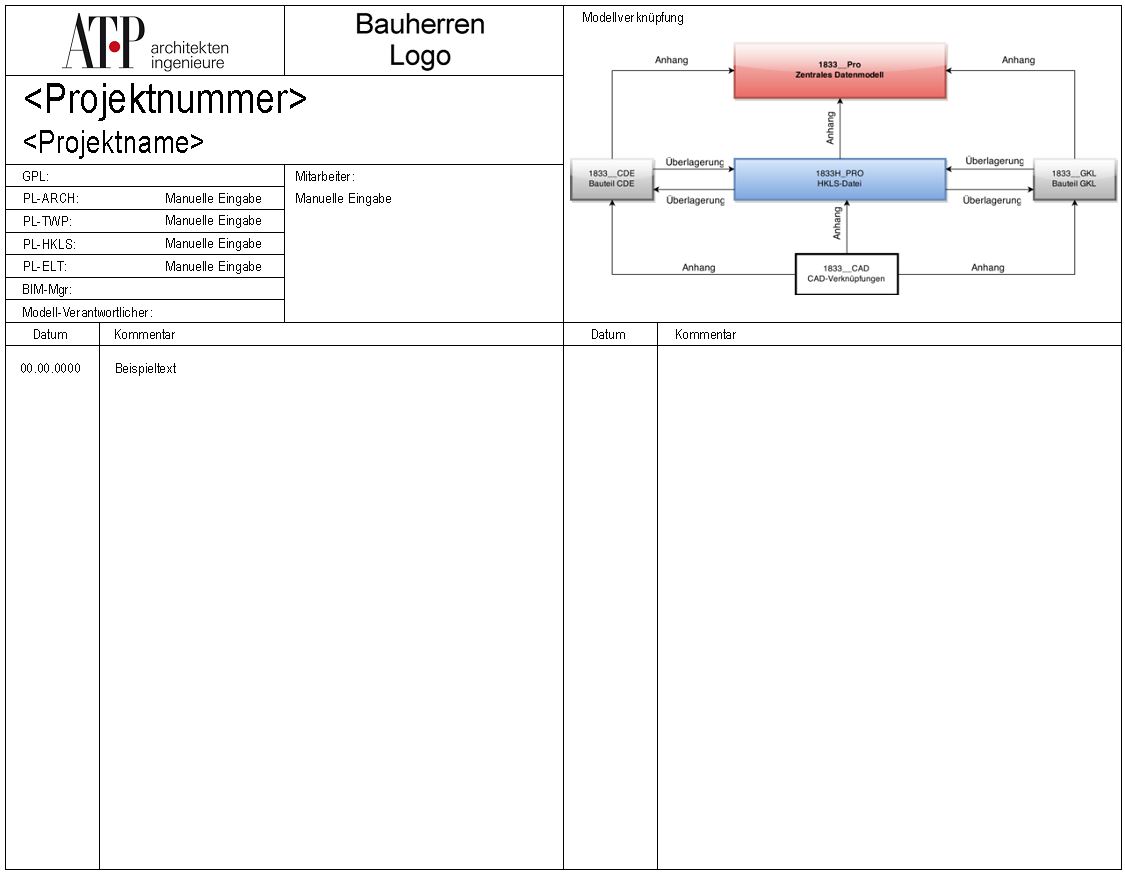

neue Version:


Projektbeteiligte


Angaben wie Projektnummer, Projektname, GPL, BIM-Mgr., Modell-Verantwortliche werden automatisch befüllt. Hierzu holt sich Revit die Informationen aus Creamline (Info für Creamline Softwarenutzer).

Angaben für die Projektverantwortlichen fachspezifischen Projektleiter und deren Projektmitarbeiter müssen manuell befüllt werden. Auch die Übersicht der verknüpften Revit-Modelle muss händisch ergänzt werden.

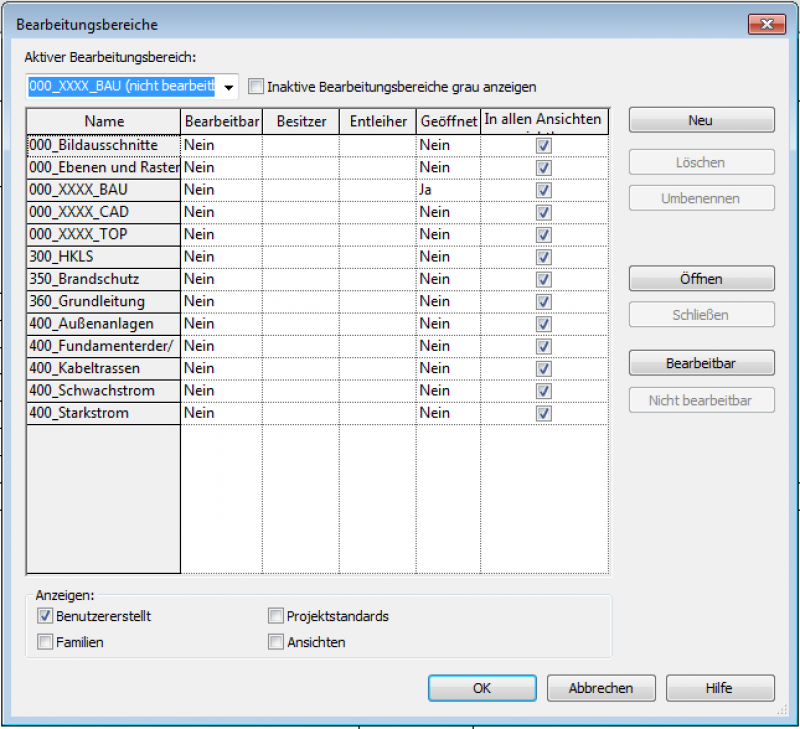

Bearbeitungsbereiche

 Das TGA-Template wird jetzt als Zentraldatei gespeichert und beinhaltet bereits die gängigsten Bearbeitungsbereiche nach Fachdisziplin.


Sichtbarkeitssteuerung

Fachdisziplinübergreifend erfolgen die Sichtbarkeitseinstellungen durch die Bearbeitungsbereiche. Die Sichtbarkeitseinstellung für Fachgewerke z.B. Heizung, Kälte, Lüftung erfolgen durch Filterregeln in der Ansichtsvorlage.

Bezeichnung

Die Bezeichnungen haben sich geändert.

Bearbeitungsbereiche mit "000_XXXX" im Namen werden für Verknüpfte Revit-Dateien genutzt. "XXXX" ist hierbei durch die vierstellige Projektnummer zu ersetzen.

Bearbeitungsbereiche (BAB) u. Inhalt (I)

  • 000_XXXX_BAU --> BAU-Modell
  • 000_XXXX_CAD --> Revit-Datei mit CAD-Unterlagen (z.B. dwg)
  • 000_XXXX_AAL --> AAL-Modell (Außenanlagen)
  • 000_Bildausschnitte --> Bildausschnitte
  • 000_Ebenen und Raster --> Ebenen und Raster
  • 300_HKLS --> alle Bauteile Heizung / Kälte / Lüftung / Sanitär
  • 350_Brandschutz --> z.B. Sprinkler- und Wandhydranten-Netz
  • 360_Grundleitung --> alle erdverlegte Bauteile
  • 400_Außenanlagen --> alle Bauteile außerhalb des Gebäudes
  • 400_Fundamenterder/Blitzschutz --> alle Bauteile Fundamenterder/Blitzschutz
  • 400_Kabeltrassen --> alle Bauteile Kabeltrassen
  • 400_Schwachstrom --> alle Bauteile Schwachstrom
  • 400_Starkstrom --> alle Bauteile Starkstrom

optional:

  • MSR --> Mess-Steuer- u. Regelungstechnik
  • 0000_STA --> Stahlbau-Modell (falls vorhanden)
  • 0000_ELT --> ELT-Modell (falls vorhanden

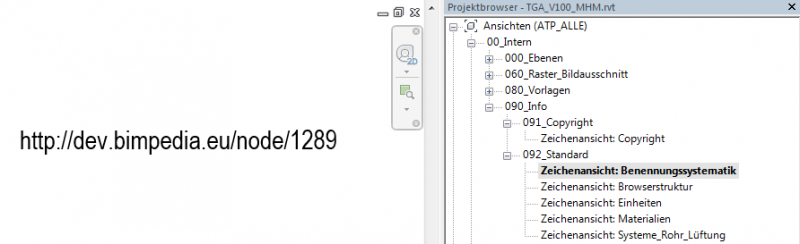

Zeichenansichten


Die im Template befindlichen Standards  in der Kategorie  "090_Info" bzw "092_Standard" beinhalten einen Link der auf die BIMpedia verweist.

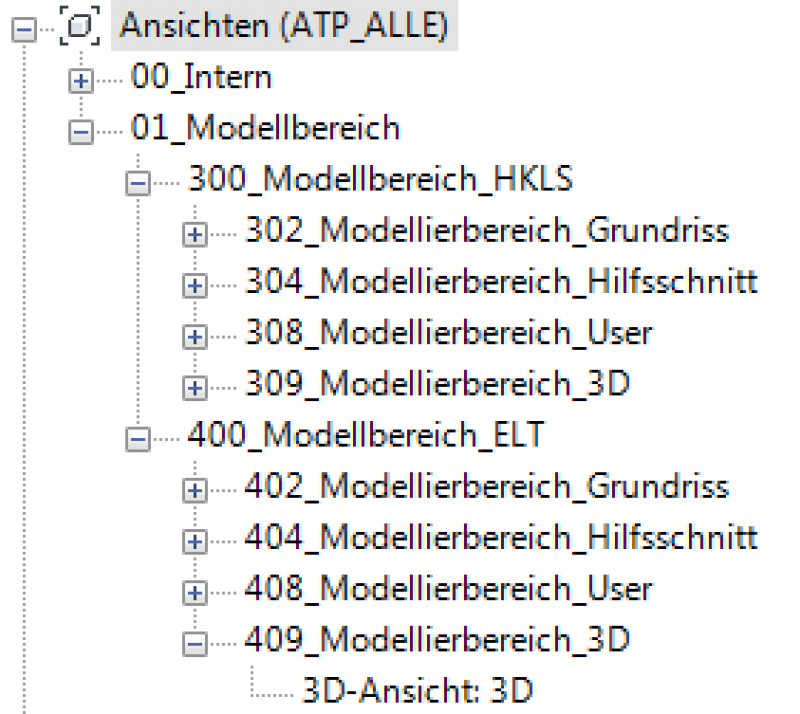

Modellbereich


Die Modellierbereiche wurden aufgeteilt auf 300_Modellbereich_HKLS" und "400_Modellbereich_ELT".

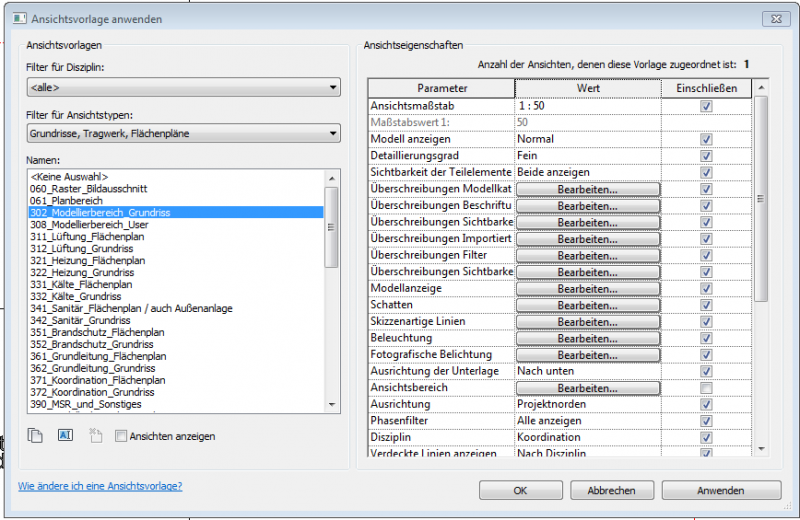

Ansichtsvorlagen

 Es wurde für jeden einzelen Modellier- bzw. Planbereich eine eigene Ansichtsvorlage erstellt. Alle Sichten im Projekt sollen zu jeweilige Ansichtvorlagen zugeordnet werden.

Sichtbarkeitseinstellung

Die Kategorieüberschreibung erfolgt lt. dem betreffenden BIMpedia Artikel.

Bennnungssystematik

Nach Fachbereich 300 HKLS und 400 ELT

Beispiel: "321 Heizung Flächenplan"3_ _ Fachdisziplin

_ 2 _ Gewerk

_ _ 1 Ansichtstyp

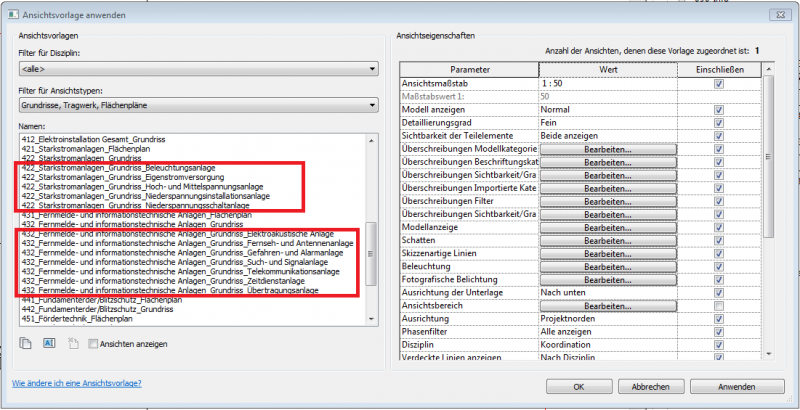

Im Bereich Elektro sind die Fachgewerke je nach Bedarf in weitere Untergewerke gegliedert.


Die neu erstellten Ansichtvorlagen sind in BIMPedia oder unter 090_Info  Zeichenansichten: Browserstruktur durch einen Link zur BIMpedia abrufbar.

Sichtbarkeitssteuerung

Fachdisziplinübergreifend erfolgen die Sichtbarkeitseinstellungen durch die Bearbeitungsbereiche.

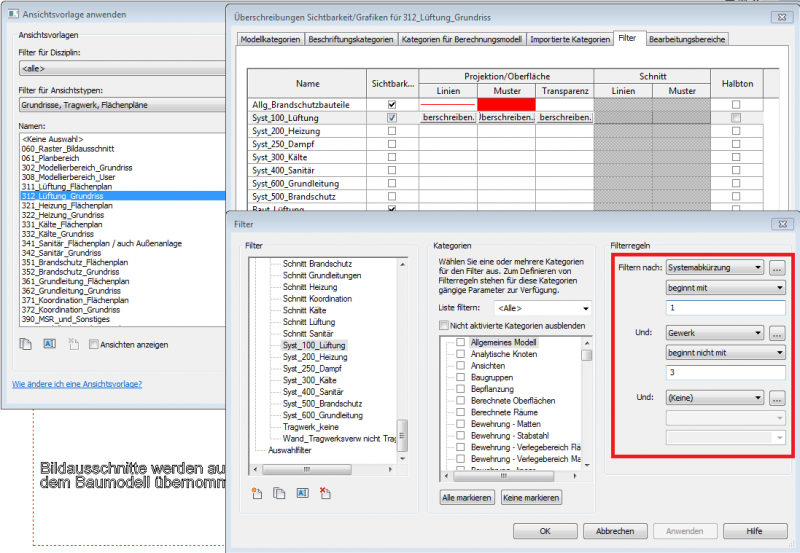

Sichtbarkeitssteuerung HKLS Fachgewerke

Die Sichtbarkeitseinstellung für Fachgewerke z.B. Heizung, Kälte, Lüftung erfolgen durch hinterlegten Filterregeln in den Ansichtsvorlagen. Genaue Vorgehensweise ist beim BIM Managern zu hinterfragen.

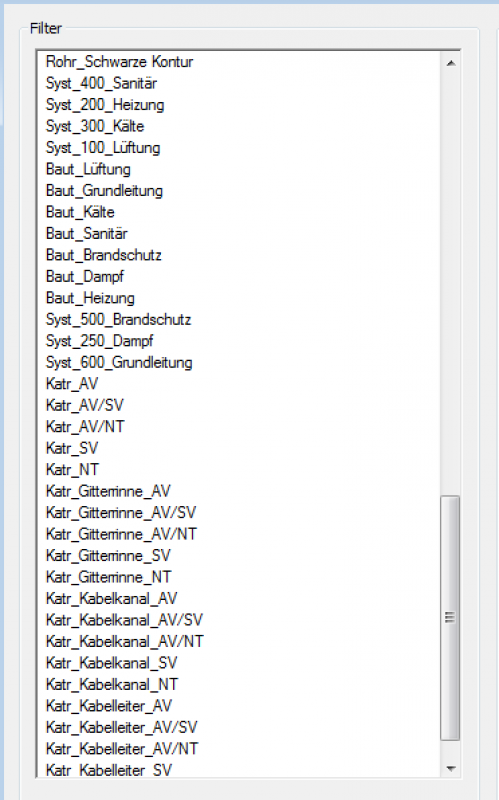

Filter



 Alle Filter wurden komplett überarbeitet.

In der Ansichtvorlage sind die notwendigen Filter hinzugefügt und nach Sichtbarkeit voreingestellt.


Filterbezeichnungen

Überarbeitet und an das neue Benennungssystem angepasst

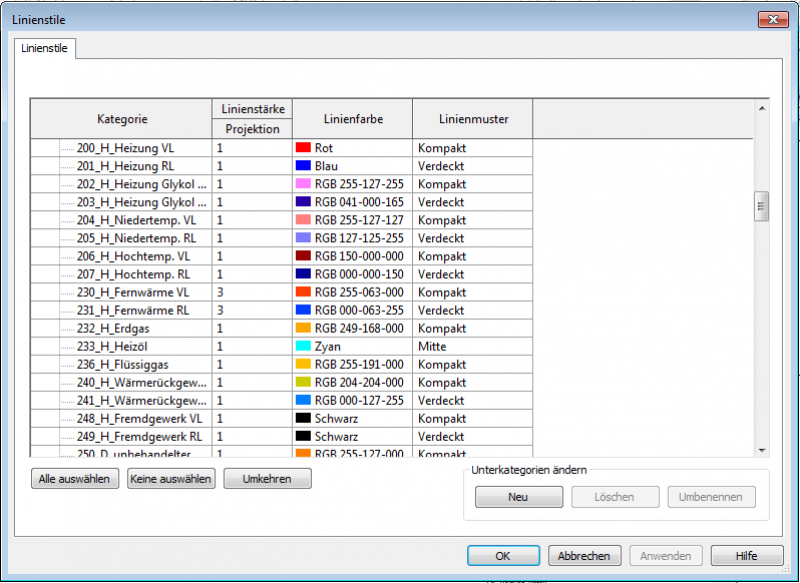

Linienstile

Linienbezeichnung: analog zu SystembenennungLiniestärken: voreingestellt nach DIN EN XXXX im Massstaab 1:1Linienfarben: analog zu Material von Rohr- und Luftkanalsystemen

Linienmuster: nach Normvorgabe eingestellt z.B. VL ... Kompakt; RL ... Verdeckt; diese Kombination gilt gewerksübergreifend.

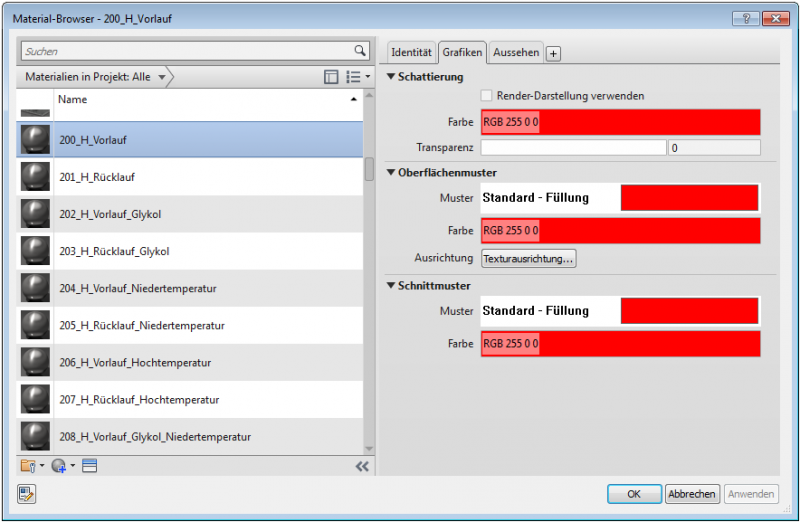

Materialien


 Beschriftung

Die Beschriftung erfolgt nach der Systemnummer und dem Systemkürzel.

Aufstellung der Systemmaterialien  sind in BIMPedia oder unter 090_Info  Zeichenansichten: Browserstruktur durch einen Link zur BIMPedia abrufbar.

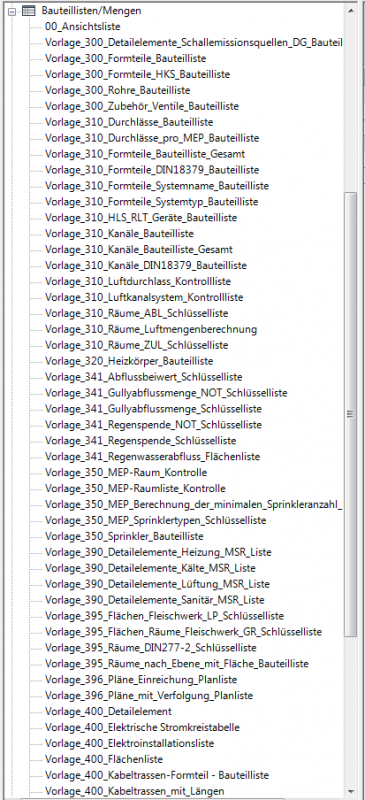

Bauteillisten

Neue Bauteillisten und Schlüssellisten sind nach Abstimmung mit BIM-Mgr. als Grundstock in das Template übernommen.

Bauteillistenbenennung

nach dreistelligem Code der zugehörigen Fachdisziplin. Sobald eine Bauteilliste in Verwendung ist, ist ein Duplikat zu erstellen und aus der Bezeichnung das Wort "Vorlage_" zu entfernen.

Fachdisziplinunabhängige Listen sowie Listen des Qualitätsmanagements werden mit "00" gekennzeichnet.

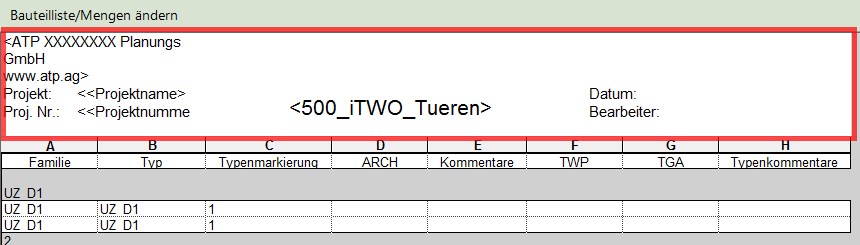

Kopfzeile

Die Bauteillisten wurden mit parametrisierten Kopfzeilen versehen. Inhalt wird automatisch über Projektinformation ausgefüllt außer Datum und Bearbeiter, diese werden durch anlegen eines Planes mit Hilfe von Plantool befüllt.

Beispiel:

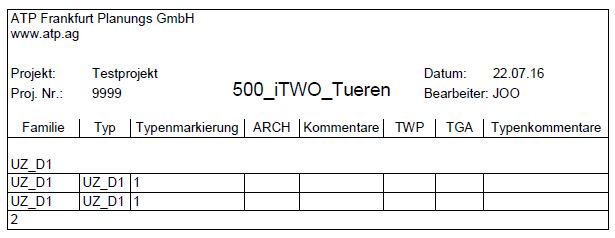

Druckergebnis:

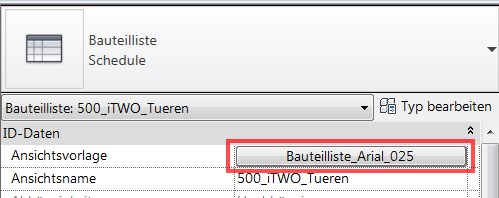

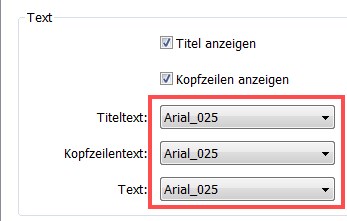

Ansichtsvorlagen


Für die Bauteillisten wurden neue Ansichtsvorlagen erstellt.  An deren Bezeichnung ist jetzt auch der verwendete Schriftstil erkennbar.

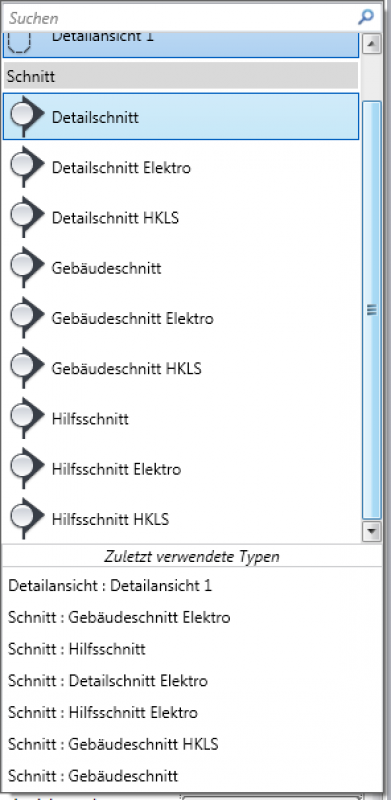

Schnitte



Familien: Hilfsschnitt, Gebäudeschnitt, Detailschnitt


  1. - Familientypen: nach zugehöriger Fachdisziplin für bessere Unterscheidung und Sichbarkeit in der jeweiligen Sicht
  2. - Typenbezeichnung: nach Fachdisziplin (kann nach Duplizierung eines Schnittes nach Einzelgewerke erweitert werden)


Bemassungsstile

 Verwendung von Bemassungsstilen disziplinübergreifend. Zwei Familientypen mit vier Schriftgrößen.


Beschriftung

 Bennenungssystematik in BIMPedia oder unter 090_Info  Zeichenansichten: Browserstruktur durch einen Link zur BIMPedia abrufbar.

Standard Schriftgröße: 018, 025, 035

Voreinstellung: die meist genutzten Beschriftungsfamilien in den frühen Phasen sind als Standard an die Kategorien zugewiesen.

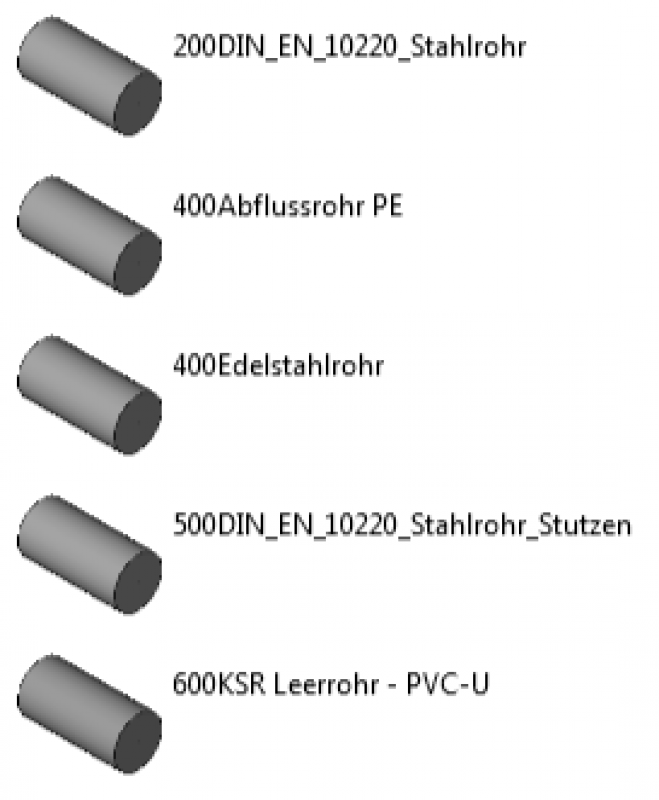

Rohrroutings

Jedes Routing besteht aus eigenen Routingformteilen. Werden andere Routings benötigt, ist es wichtig das gewünschte Routing zu duplizieren und die Routingeinstellungen anschließend abzuändern.Sollte in einem Routing eine Dimension fehlen, ist diese durch den SU oder Bim Mgr zu erweitern.

Bei dem Routing für Elektro (Leerrohr für Grundleitungen) ist nur der Bogen vorhanden.

Benennung

nach dem Material. Zusätzlich sind die Routings mit einem 3-stelligen Code für die Fachgewerke versehen.

200-400...HKLS500...Brandschutz600... Elektro (Leerrohr für Grundleitung)


Luftkanalroutings

 Jedes Routing besteht aus eigenen Routingformteilen. Werden andere Routings benötigt, ist das gewünschte Routing zu duplizieren und die Routingeinstellungen anschließend abzuändern. Sollte in einem Routing eine Dimension fehlen ist diese durch den SU oder Bim Mgr zu erweitern.

Benennung

nach dem Material. Zusätzlich sind die Routings mit einem 3-stelligen Code für die Fachgewerke versehen.

100...Lüftung700...zusätzliche Gewerke


Rohr- und Luftkanalsysteme

Rohrsysteme sind neu angelegt und jeden Rohrsystem ist eine Material zuwiesen, welches durch die BIM Mgr abgesegnet ist.

Sollte ein Rohrsystem fehlen oder neue erstellt werden so ist drauf zu achten, dass ein Rohrsystem dupliziert wird. Anschließend ist ein Material zu erstellen und dem Rohrsystem zu zugeordnen.

Benennung

siehe Systembenennung LINK

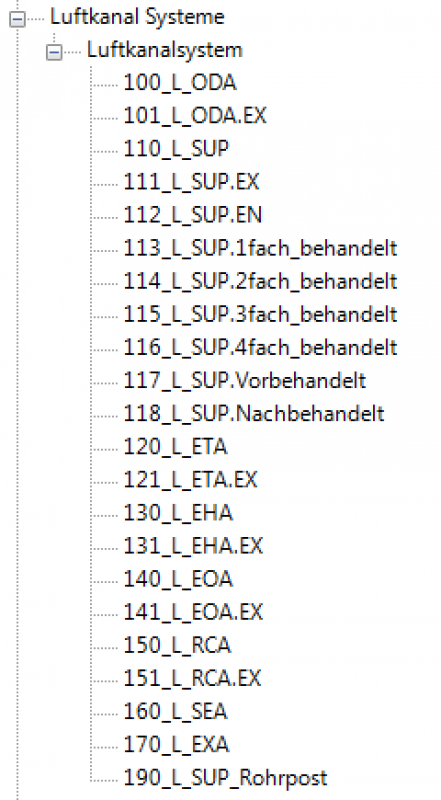

Lüftungssysteme

sind neu angelegt und jeden Luftkanalsystem ist ein Material zugewiesen, welches durch die BIM Mgr abgesegnet ist.

Sollte ein Rohrsystem fehlen oder neue erstellt werden so ist drauf zu achten, dass ein Rohrstem dupliziert wird. Anschließend ist ein Material zu erstellen und dem Rohrsystem zuzuordnen.

Benennung

siehe Systembenennung LINK

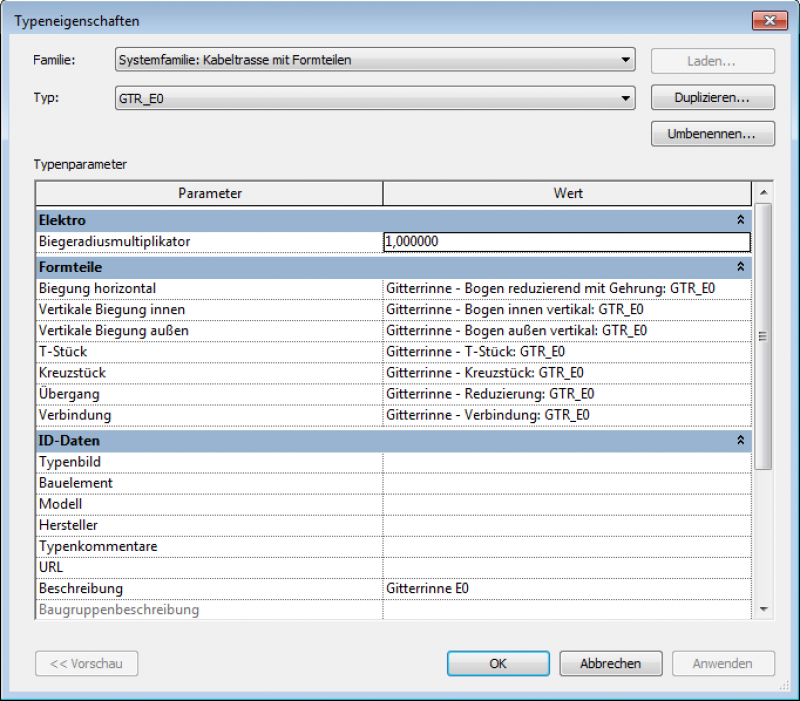

Kabeltrassen

Kabeltrassenroutings wurde neue erstellt.Weiters wurden Kabeltrassen um die Exemplarparameter AV/SV/NT und Trennsteg erweiter.Diese Parameter steuern wiederum eigens angelegte Filter zur farblichen Darstellung der Kabeltrassen


Für jeden Kabeltrassentyp sind eigene Routingformteile hinzugefügt.

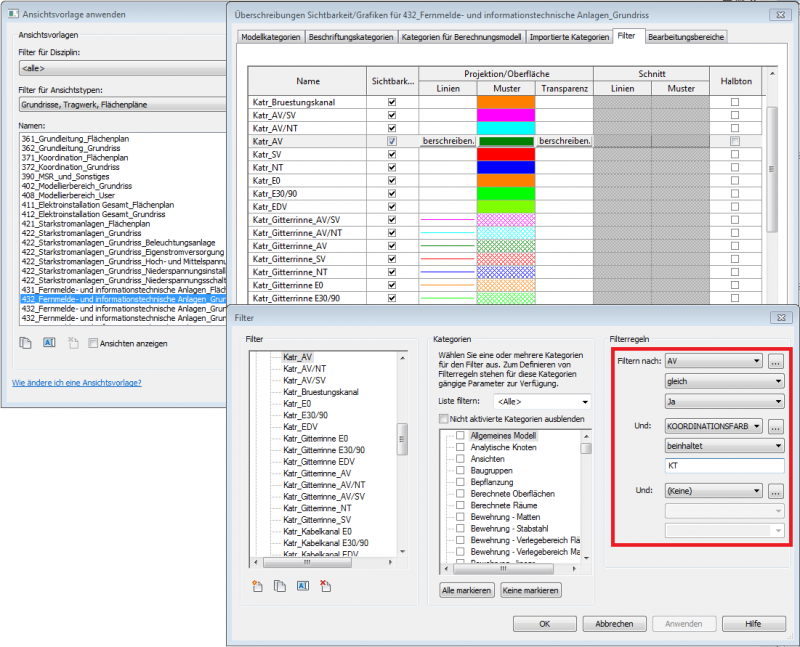

Sichtbarkeitssteuerung nach Kabeltrassen

Die Sichtbarkeitseinstellung für Kabeltrassen z.B. E0, E30, AV, SV,... erfolgen durch hinterlegten Filterregeln in den Ansichtsvorlagen. Genaue Vorgehensweise ist beim BIM Managern zu hinterfragen.


Leerrohre


Als Leerrohr für Grundleitung sind bei Rohren ein eigenes Elektrorouting angelegt worden "600KSR Leerrohr - PVC-U". siehe Rohrroutings.
