Für jedes Gebäude ist eine elektrische Leistungsbilanz auszuarbeiten und die erforderliche Versorgung zu definieren. Abhängig von der Art, Bestimmung und Größe des Gebäudes werden Typ, Anzahl und Größe der notwendigen Transformatoren (Kurz: Trafo) wie auch die dazugehörigen Räume in Zusammenarbeit mit Architektur und Versorgungsunternehmen (EVU) nach den jeweiligen Normen in ihrer Letztfassung definiert.
In dieser Projektphase werden Trafos zwar noch nicht modelliert, jedoch sollten in Abstimmung mit der Architektur die nötigen Traforäume vorgesehen werden.
In dieser Phase werden die Trafos in Trafoboxen eingezeichnet.
Darstellung

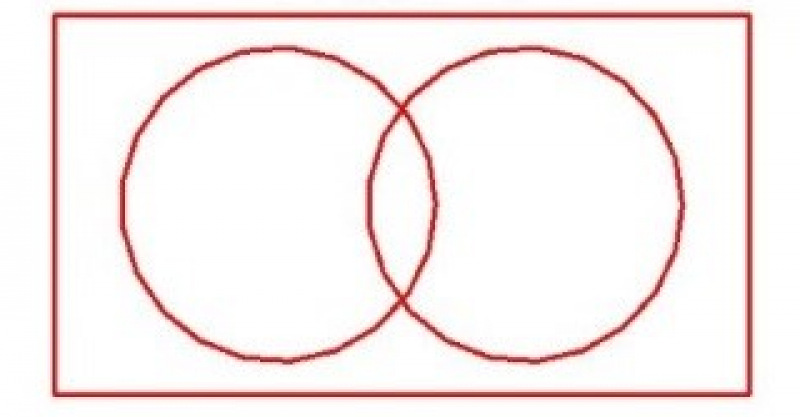

Plandarstellung

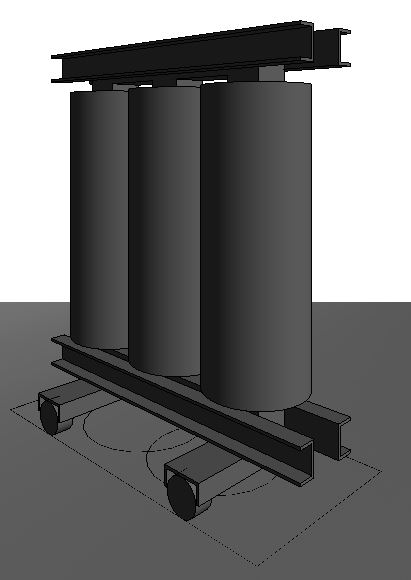

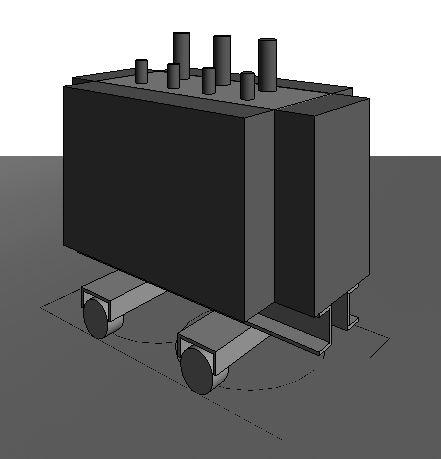

Modelldarstellung
img 11
Merkmale
Folgende Merkmale sind in dieser Phase zu definieren:
- Lasten für die Tragwerksplanung
- Länge/Breite/Höhe
- Scheinleistung
- TypNummer
- Radabstand
- Kurzschlussspannung uk
- Primärbemessungsspannung
- Sekundärspannung

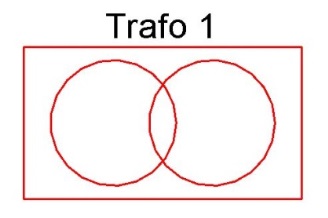

Beschriftung
In dieser Phase wird die Anlage mit folgenden Information beschriftet:
- Anlagenname
- Anlagennummer
Anleitung
Transformatoren entsprechen in Revit der Familienkategorie Elektrische Ausstattung.

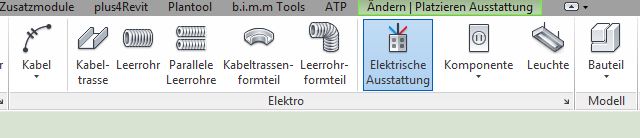

Die Trafos werden in REVIT mittels Familien Elau_Oeltransformator und Elau_Trockentransformator im Reiter Gebäudetechnik unter Elektrische Ausstattung erstellt.
Wird im Auswahlmenü Eigenschaften die gewünschte Familie gewählt , erscheint in REVIT die Frage, wo die Familie platziert werden soll. Über den Reiter Ändern/Platzieren wird der Trafo mit dem Befehl Auf Fläche platzieren positioniert.
Die Familien können an der Wand oder an der Arbeitsebene platziert werden. Auf diese Weise bewegt sich bei der Versetzung der Wand die Familie zusammen mit der Wand. Dies wird vor allem bei Änderungen der Architektur nützlich.
Im Schnitt kann die richtige Positionierung der Familie geprüft und gegebenenfalls eingestellt werden.
In dieser Projektphase bleiben die Plan- und Modelldarstellungen der Trafos unverändert zur Erstellung in der Entwurfsphase. Im Technischen Bericht ist jedoch der Schallleistungspegel anzugeben.
In der Energierechtlichen Einreichung werden die Transformatoren in Ausführungsqualität dargestellt.
In dieser Projektierungsphase werden die genauen Transformatorentypen ausgelegt.
Darstellung
In dieser Projektphase gibt es keinen Unterschied zur Plan- und Modelldarstellung in der Entwurfsphase.
Merkmale
Zusätzlich zu den bereits vorhandenen Merkmalen werden folgende Informationen ergänzt:
- Mittelspannung

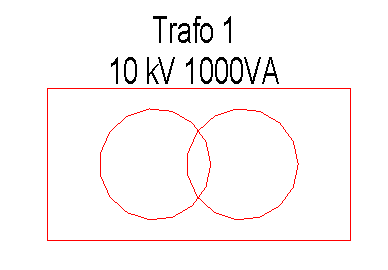

Beschriftung
Zur bereits bestehenden Beschriftung werden folgende Informationen ergänzt:
- Primärbemessungsspannung
- Kurzschlussspannung
- Anzapfungen
- Leerlaufverluste
- Kurzschlussverluste
- Schallleistungspegel
- Scheinleistung
