Fertigteiltreppen stellen eine Sonderform der Betontreppen dar. Sie bieten den Vorteil, dass sie witterungsunabhängig im Werk gefertigt werden und nach der Montage sofort voll belastbar sind. In der BIM-Arbeitsweise unterscheiden Sie sich von Ortbeton-Treppen u.a. durch ihre geometrischen Ausklinkungen, die zur Auflage auf Konsolen dienen.
Dieser Artikel dient als Ergänzung zum Artikel Treppe: Allgemein. Es ist wichtig, beide Artikel zu berücksichtigen, bevor mit dem Modellieren begonnen wird. Als weitere Informationsquelle zur Gewährleistung eines fehlerfreien Modelliervorgangs ist auch der Artikel Familienbau zu beachten.
Suchbegriffe: Stiege, BFT, Einläufig, Einlaeufig, Zweiläufig, Zweilaeufig, Betontreppe, Massivtreppe
Die grundsätzliche Modellierung einer Treppe in ARCHICAD unterscheidet sich nicht in den verschiedenen Planungsphasen.
Eine Fertigteil-Treppe ohne Belag lässt sich genau wie STB-Treppe erstellen: nur dass der Belag ausgeblendet wird, und der Baustoff der Treppe auf Ortbeton gesetzt wird. Die Konstruktion in den Parametern des Einstellungsdialoges muss auf Vorgefertigt gesetzt werden um die Treppe entsprechend konfigurieren zu können.
Die für diese Phase neu hinzukommenden Merkmale und Parameter sind an den entsprechenden Stellen im Einstellungs-Dialog des Bauelementes zu ergänzen.
Die Beschreibung des Einstellungs-Dialoges und die entsprechende Vorgehensweise finden sich in einer früheren Phasenbeschreibung in diesem Artikel.
Die Beschriftung und Kotierung der Bauelemente sollte immer assoziativ erfolgen. Die Beschreibung zur Vorgehensweise in ARCHICAD findet sich in den entsprechenden Artikeln.
Wichtiger Hinweis
Leider bietet Revit keine zufriedenstellende Möglichkeit, mit den vorhandenen Systemfamilien Betonfertigteiltreppen zu beplanen. Es wird empfohlen, auf externe Familien zurückzugreifen, welche speziell für diesen Zweck entwickelt wurden.
Dieser Artikel bezieht sich daher auf einen Workflow nach BOA-Standard, für den eine Familie aus dem BOA-Objektkatalog verwendet wird.
Als Alternative kann man versuchen, sich mit einer Ortbetontreppe zu behelfen und fertigteilspezifische Details zweidimensional zu ergänzen. Siehe hierzu auch den Artikel Sinnvoll Detaillieren.
In diesem Fall gilt dann der Modellierleitfaden Treppe: Ortbeton
Informationen zum Umgang mit Treppen in frühen Planungsphasen werden im Artikel Treppe: Allgemein beschrieben.
Darstellung
Grundrissdarstellung

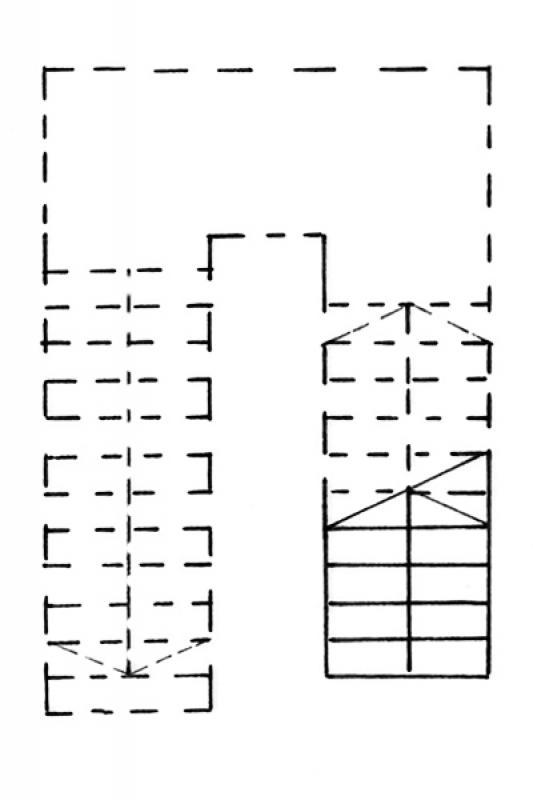

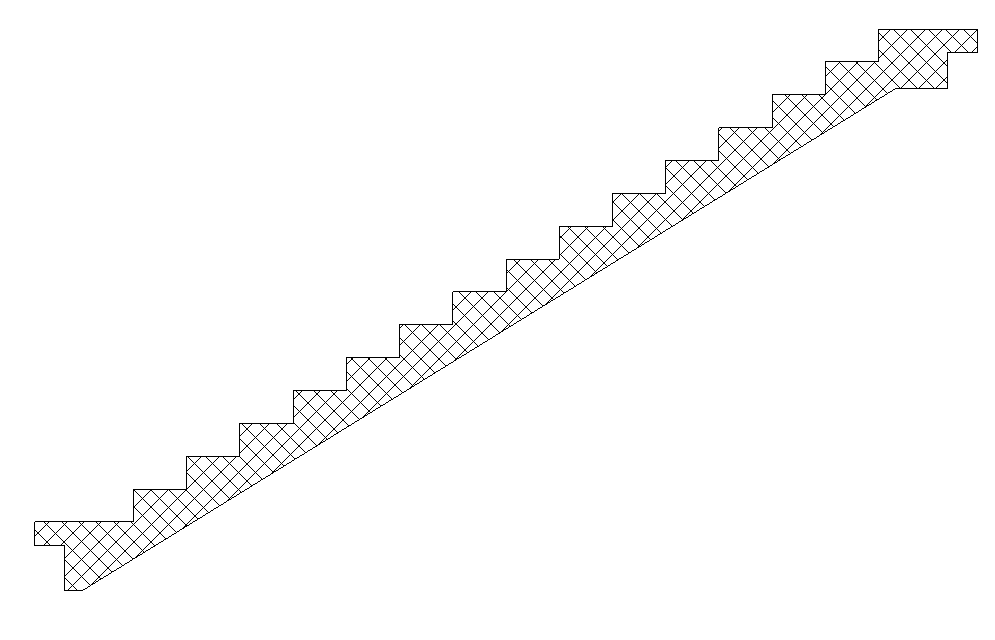

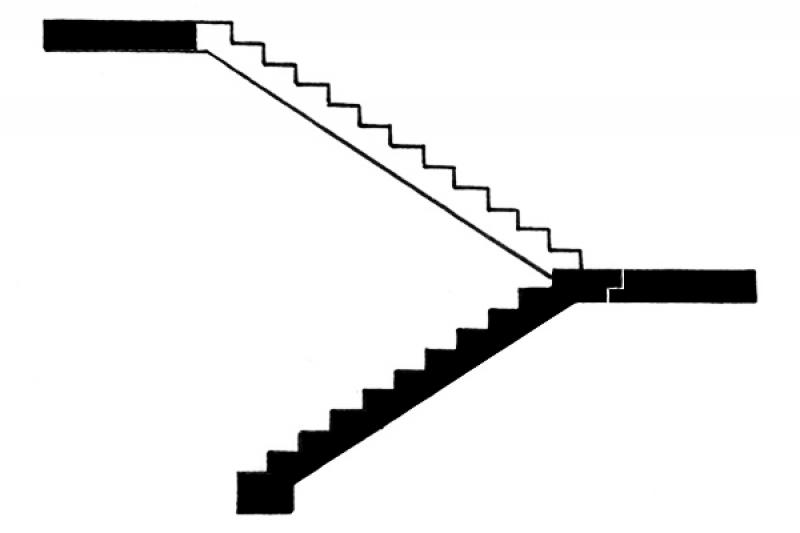

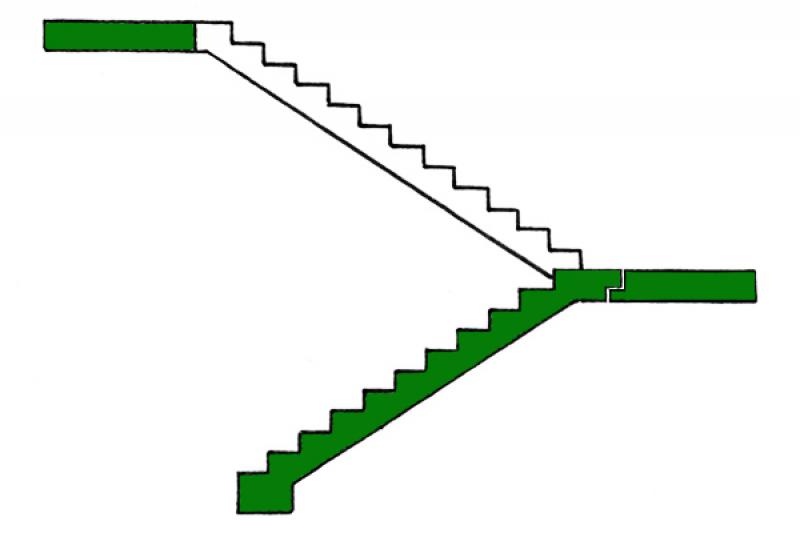

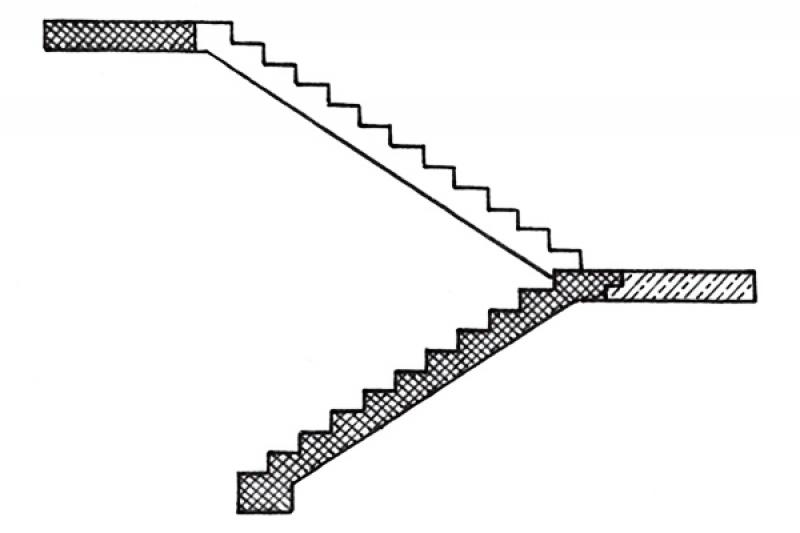

Schnittdarstellung
Modelldarstellung
Merkmale
Parameter
- Auftritt
Gliederungs-Informationen
Beschriftung
- Die Anzahl der Steigungen sowie das Steigungsverhältnis wird mit der Beschriftung "BS_Trep_BFT_Steigungsverhältnis" angegeben.
- Lichte Durchgangsbreite wird mittels Maßketten gekennzeichnet.
Anleitung
siehe Artikel Treppe: Allgemein
Bezug der Fertigteiltreppen
- unten: FBOK, plus Versatz unten (Dicke Belag)
- oben: ergibt sich durch die Höhe der Treppe
Fertigteiltreppen werden dem Bearbeitungsbereich 200_Rohbau zugeordnet.
Bevor die Fertigteiltreppe gesetzt wird, sollte zunächst die vorhandene Entwurfstreppe ( ENT_Treppe.... ) gelöscht werden. Siehe dazu auch Treppe: Ortbeton – Entwurf
Anschließend ist im Grundriss 103 mit der Bezugsebene FBOK über den Befehl Bauteil -> Bauteil platzieren die entsprechende Beton-Fertigteil-Treppe zu setzen.
Fertigteiltreppen werden mit folgenden externen Familien erstellt:
- Trep_BFT_einlaeufig
- Trep_BFT_einlaeufig_Fuss
- Trep_BFT_einlaeufig_Fuss_Zwischenpodest
Familie Steuermöglichkeiten
(Exemplarparameter)
Trep_BFT_einlaeufig_Fuss letzter Auftritt und Fuß
Trep_BFT_einlaeufig erster und letzter Auftritt
Trep_BFT_einlaeufig_Fuss_Zwischenpodest Lage und Länge des Zwischenpodestes,
Fuß, letzter Auftritt

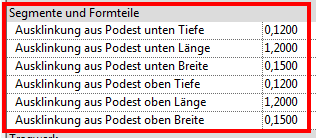

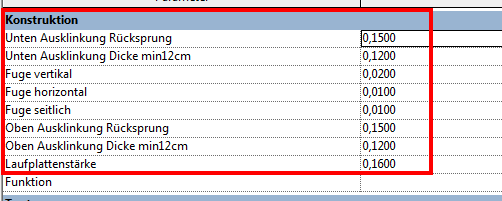

Bei allen drei Familien können zusätzlich zur Laufstärke auch die Ausklinkungen und Fugen (seitlich, vertikal und horizontal) beim Podest mittels Typenparametern gesteuert werden.
Beispiel: Trep_BFT_einlaufig

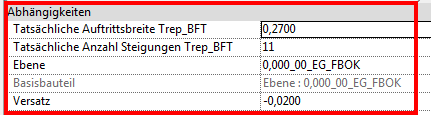

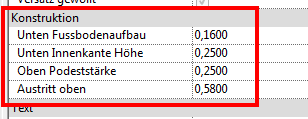

Die Abmessungen der Läufe, der Versatz, die Auftrittslänge und die Anzahl der Steigungen werden in den Typeneigenschaften unter Abmessungen eingetragen:

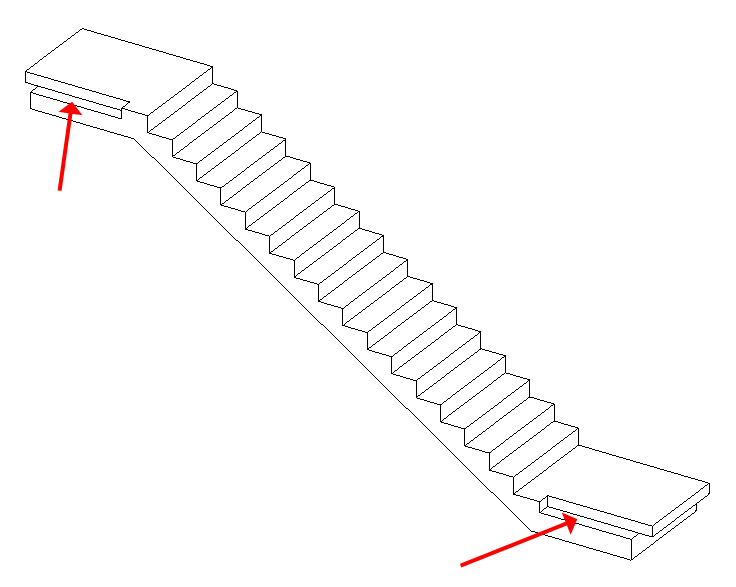

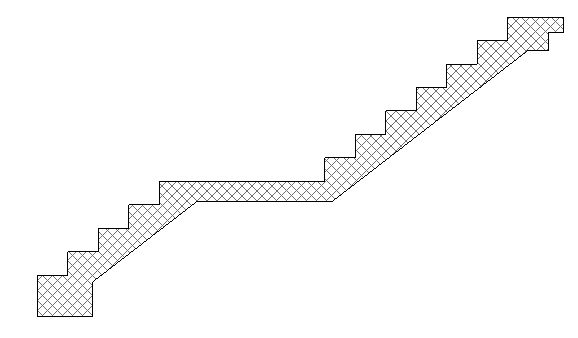

Bei der Familie Trep_BFT_einlaeufig ist es möglich, am ersten und am letzten Auftritt ein Zwischenpodest anzufügen. Diese Zwischenpodeste können mit zusätzlichen seitlichen Ausklinkungen für eingehängte BFT-Läufe versehen werden.
In diesem Fall wird die Treppe an den Stirnseiten auf eine Wandkonsole aufgelegt.
Die Podeste werden als tragende Geschossdecke modelliert (Zwischen- und Hauptpodest).
Zum Ausschneiden der Ausklinkung im Podest ist wie folgt vorzugehen:
Das zu bearbeitende Podest markieren:

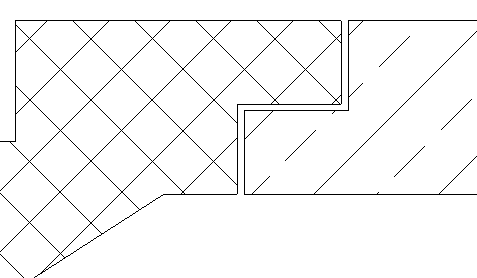

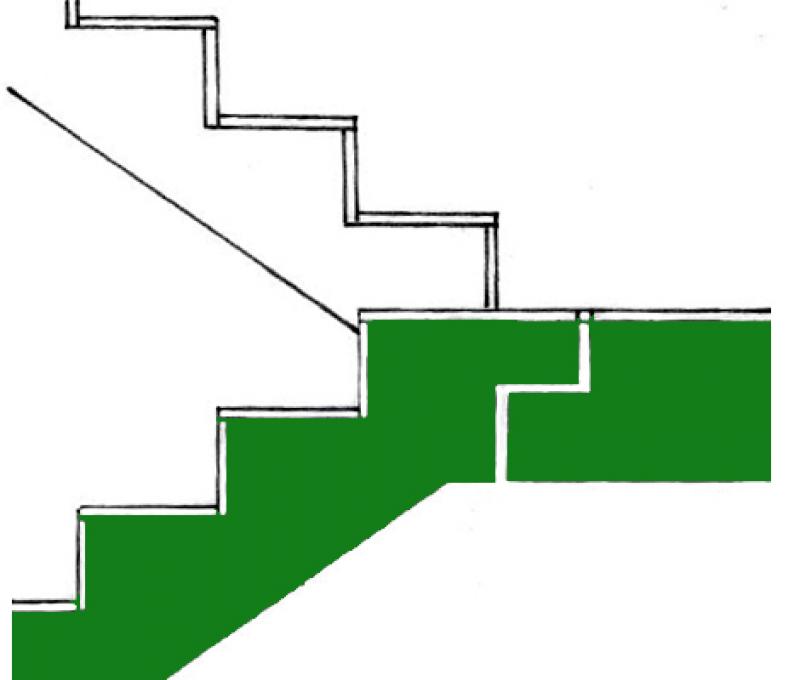

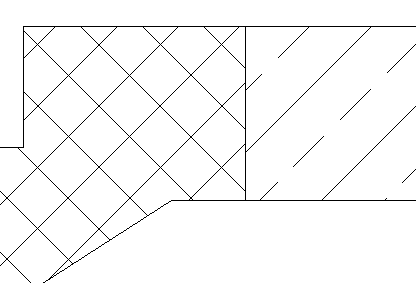

Über Geometrie ausschneiden die Ausklinung erstellen:
Hinweise:

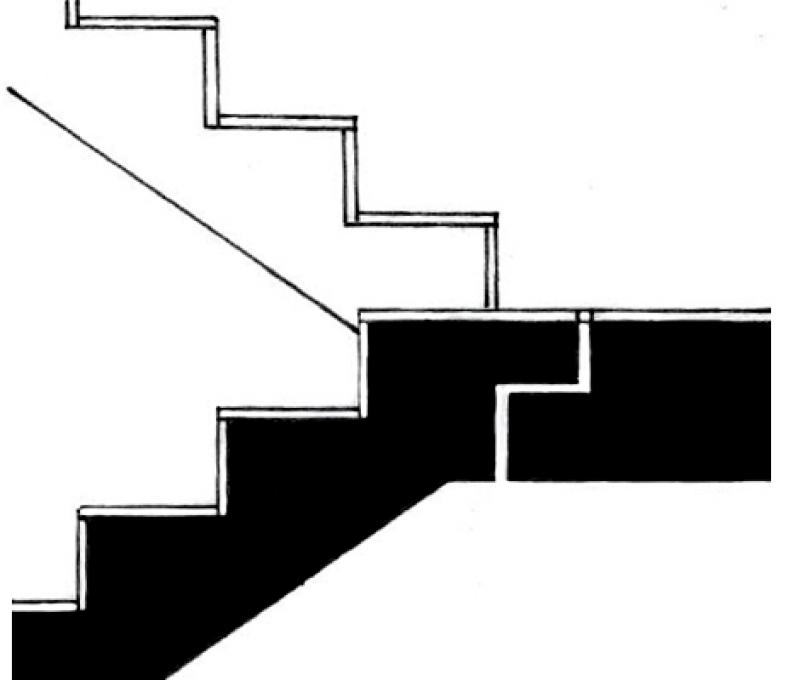

- Falls die Treppenläufe zusätzlich noch mit einem Belag versehen werden, müssen die Stufenkanten der BFT-Treppe im Grundriss gestrichelt dargestellt werden. Die Belagstreppe dient in diesem Fall auch als Basis für das noch zu erstellende Geländer.

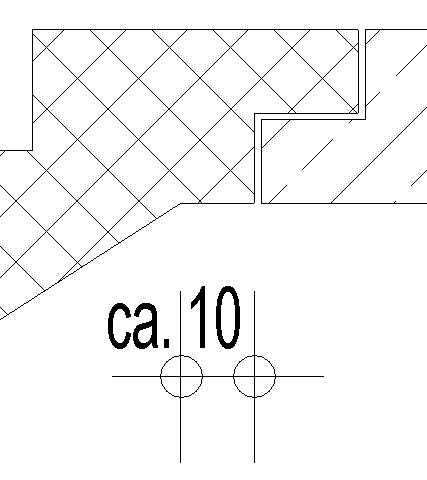

- Der obere Teil des Treppenlaufs endet in der Regel mit einem unterseitigen horizontalen Abschluss. Der Abstand zwischen Knick und Fuge kann mit ca. 10 cm angenommen werden.
- Die Geometrie der BFT-Treppen passt man am Besten im Schnitt an. (Ausrichtung, Lage, etc…)
Darstellung
Grundrissdarstellung
Modelldarstellung
Merkmale
Beschriftung
- Anzahl der Steigungen sowie Steigungsverhältnis mittels Beschriftung BS_Trep_BFT_Steigungsverhältnis
- Lichte Durchgangsbreite über Maßketten
Anleitung
Die Merkmale werden den Eigenschaften der Treppe zugewiesen, damit diese unter anderem über Beschriftungen ausgelesen werden können.
Darstellung
Grundrissdarstellung

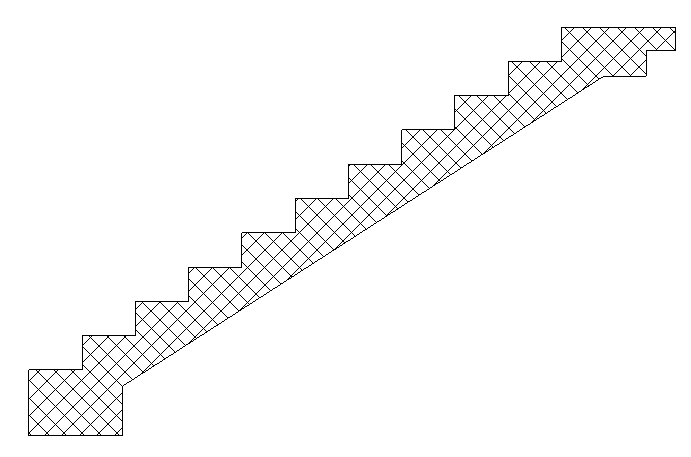

Schnittdarstellung
Modelldarstellung
Darstellung 4
Merkmale
Merkmal
- Anzahl Auftritte
- Anzahl Steigungen
- Auftritt an der Lauflinie
- Hohl-Treppenspindel
- Massiv-Treppenspindel
- Mittelholmtreppe
- minimale Dicke des Treppenplatte
- minimaler Auftritt an der Innenseite
- Status
- Zweiholmtreppe
Parameter
- Auftritt an der Lauflinie
- Bruttovolumen Treppenlauf
- Höhe Steigungen
- Länge Treppenlauf
- Nettovolumen Treppenlauf
- Überstand
Gliederungs-Informationen
Beschriftung
Alle erforderlichen Merkmale sollten mit den bereits verwendeten Beschriftungen ausgelesen werden. Zusätzliche Beschriftungen sind unter umständen in Detailplänen und detaillierteren Schnitten erforderlich.
Anleitung
Schalpläne werden in Revit mit den Ansichten 252 (Geschossdecken) erstellt
Bewehrungserstellung erfolgt in Revit, das Nummerieren und Auslesen der Biegelisten wird mit dem Aufsatz "SOFiSTiK Reinforcement Detailing" durchgeführt.
Die grundsätzliche Modellierung einer Treppe in ARCHICAD unterscheidet sich nicht in den verschiedenen Planungsphasen.
Eine Fertigteil-Treppe ohne Belag lässt sich genau wie STB-Treppe erstellen: nur dass der Belag ausgeblendet wird, und der Baustoff der Treppe auf Ortbeton gesetzt wird. Die Konstruktion in den Parametern des Einstellungsdialoges muss auf Vorgefertigt gesetzt werden um die Treppe entsprechend konfigurieren zu können.
Die für diese Phase neu hinzukommenden Merkmale und Parameter sind an den entsprechenden Stellen im Einstellungs-Dialog des Bauelementes zu ergänzen.
Die Beschreibung des Einstellungs-Dialoges und die entsprechende Vorgehensweise finden sich in einer früheren Phasenbeschreibung in diesem Artikel.
Die Beschriftung und Kotierung der Bauelemente sollte immer assoziativ erfolgen. Die Beschreibung zur Vorgehensweise in ARCHICAD findet sich in den entsprechenden Artikeln.
Alle erforderlichen Merkmale werden den Eigenschaften der Objekte zugewiesen, damit diese jederzeit zur Verfügung stehen und zum Beispiel über Beschriftungen ausgelesen werden können
