Blendrahmentüren besitzen einen Rahmen, der einseitig auf die Wand montiert wird. Einsatzgebiete von Blendrahmen sind Wände mit geringer Stärke oder spezielle Wandanschlüsse. Bei Renovierungen werden Blendrahmen häufig eingesetzt, um den Verlust an lichtem Durchgangsmaß zu minimieren.
Suchbegriffe: Rahmen, BR_D1, BR_D2, Holztür, Flügel
Die Informationen zum Umgang mit Türen in den frühen Planungsphasen sind im Artikel Tür: Allgemein beschrieben.
In dieser Phase werden Oberflächen definiert. Auch werden bauphysikalische Eigenschaften am Bauteil ergänzt.
Darstellung
Plandarstellung
Modelldarstellung
Merkmale
Merkmal
- Ausbildung Türblatt
- Schallschutzklasse
- U-Wert
Parameter
Gliederungs-Informationen
- Breite Türblatt außen
- Türblatt Glasfläche
- Türblatt Glasfläche Umfang
Beschriftung
In dieser Phase wird die Höhe und Breite der Tür beschriftet.

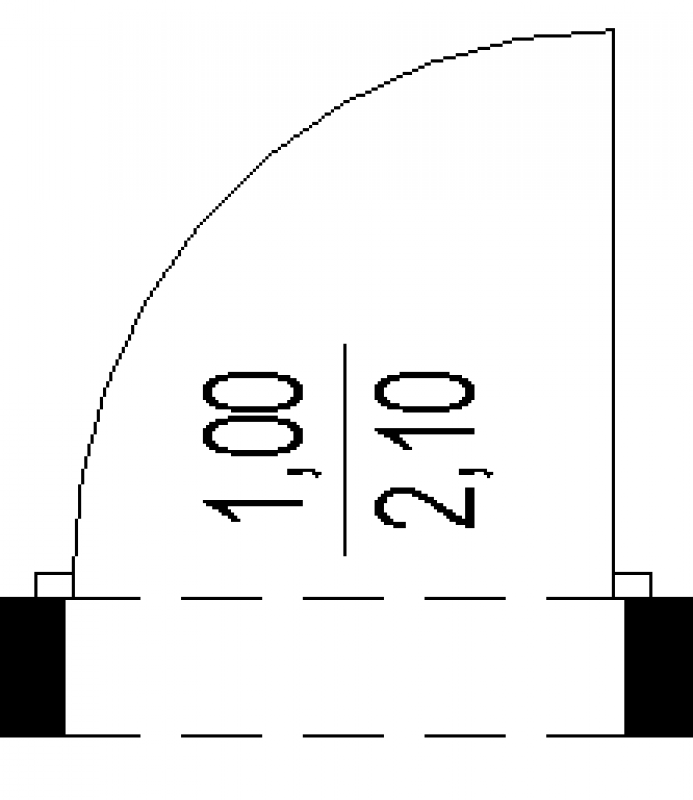

Hier wird die Rohbaubreite/Höhe beschriftet. Plandarstellung:

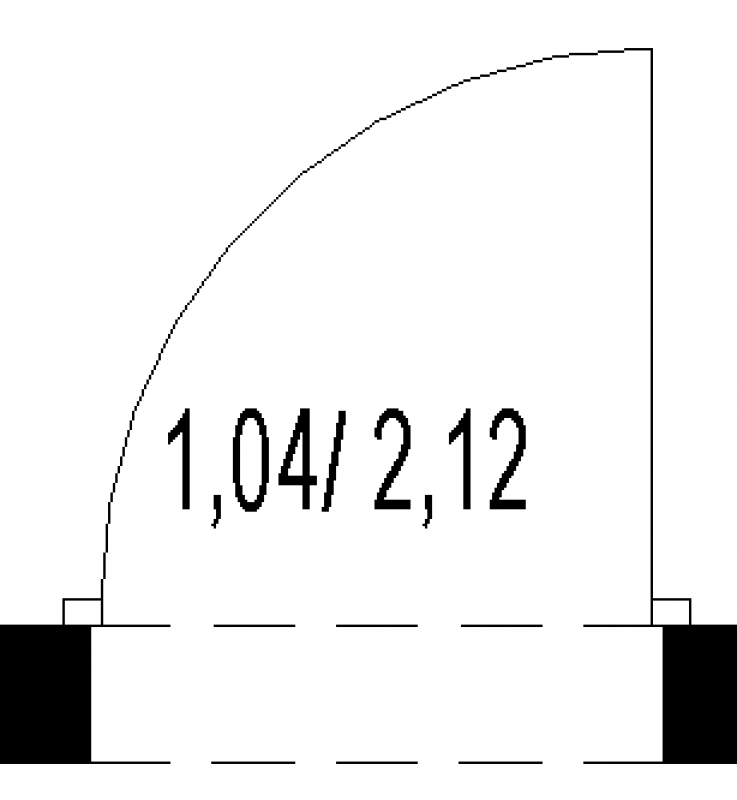

Hier wird die lichte Durchgangsbreite/Höhe beschriftet. Plandarstellung:
Hier wird die lichte Durchgangsbreite/Höhe beschriftet. Plandarstellung:
Anleitung
Die grundsätzliche Modellierung einer Öffnung in Form von Türen in ARCHICAD unterscheidet sich nicht in den verschiedenen Planungsphasen - oder durch den Typ einer Tür.
Eine Tür wird immer in eine bereits modellierte Wand eingesetzt. Dabei ist auf die Positionierung im Ursprungsgeschoss zu achten, v.a. auf die Fußbodenaufbauhöhe. Für die verschiedenen Tür-Arten hinsichtlich ihrer Rahmenkonstruktion stehen verschiedene Objekte in der Bibliothek zur Auswahl. Die Beschriftung einer Tür erfolgt über den im Einstellungsdialog vorhandenen Marker.
Die ausführliche Anleitung zu Türen findet sich in den Tutorials: unter ARCHICAD-Spezifika > Bauelemente > Öffnungen - Tür.
Abhängig vom verwendeten Content sind diese geforderten Merkmale differenzierbar, dieser gibt auch die Modelliermethodik vor (Mehrschichtig oder Hybrid). Dementsprechend ist für die Türe eine Öffnungs-funktionalität vorzusehen, die trifft nicht bei einer einschichtigen Modelliermethodik zu.
In dieser Phase der Planung wird das Bauteil um weitere bauphysikalische Informationen ergänzt.
Hierzu zählen auch die Informationen in Bezug auf den Brandschutz.
Darstellung

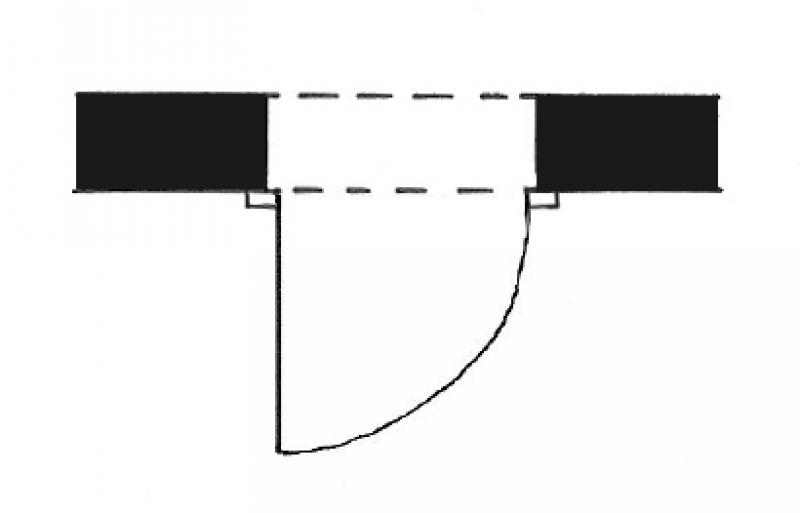

Grundrissdarstellung
Modelldarstellung
Grundrissdarstellung
Modelldarstellung
Grundrissdarstellung
Modelldarstellung
Merkmale
Merkmal
- Ausbildung Türblatt
- Schallschutzklasse
- U-Wert
Parameter
- Breite Türblatt außen
- Türblatt Glasfläche
- Türblatt Glasfläche Umfang
Gliederungs-Informationen
Beschriftung
In dieser Phase wird die Höhe und Breite der Tür beschriftet.

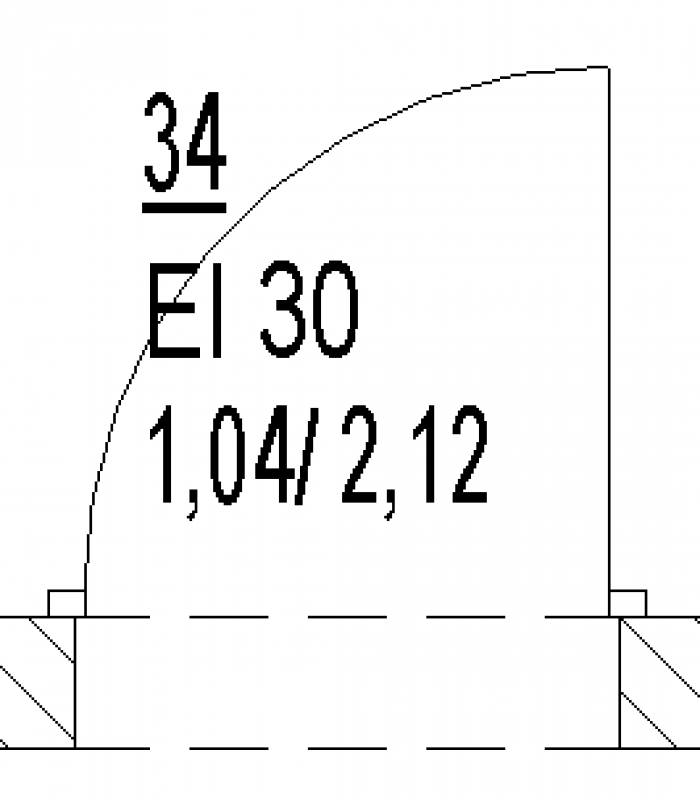

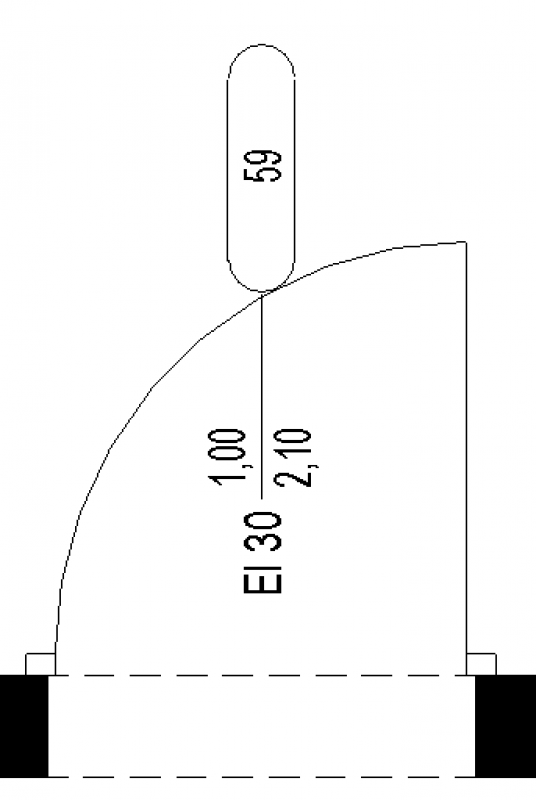

Hier wird die Rohbaubreite und Höhe, die Feuerwiderstandsklasse und die Türnummer beschriftet. Plandarstellung:

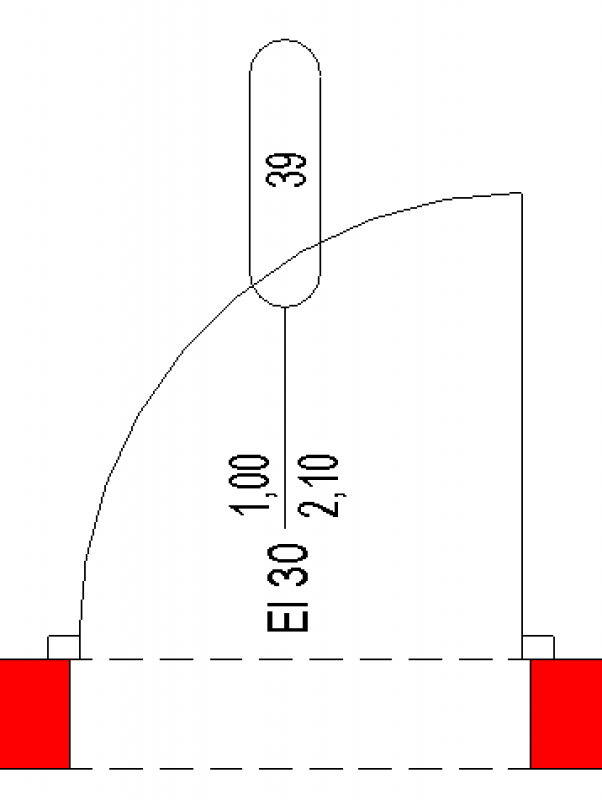

Hier wird die lichte Durchgangsbreite und Höhe, die Feuerwiderstandsklasse und die Türnummer beschriftet. Plandarstellung:
Hier wird die lichte Durchgangsbreite und Höhe, die Feuerwiderstandsklasse und die Türnummer beschriftet. Plandarstellung:
Anleitung
Die grundsätzliche Modellierung einer Öffnung in Form von Türen in ARCHICAD unterscheidet sich nicht in den verschiedenen Planungsphasen - oder durch den Typ einer Tür.
Eine Tür wird immer in eine bereits modellierte Wand eingesetzt. Dabei ist auf die Positionierung im Ursprungsgeschoss zu achten, v.a. auf die Fußbodenaufbauhöhe. Für die verschiedenen Tür-Arten hinsichtlich ihrer Rahmenkonstruktion stehen verschiedene Objekte in der Bibliothek zur Auswahl. Die Beschriftung einer Tür erfolgt über den im Einstellungsdialog vorhandenen Marker.
Die ausführliche Anleitung zu Türen findet sich in den Tutorials: unter ARCHICAD-Spezifika > Bauelemente > Öffnungen - Tür.
Merkmale:
In dieser Phase sind an der Türe die bauhysikalischen Eigenschaften zu ergänzen. Diese werden abhängig von dem verwendteten Content auf der Typen- oder Exemplarebene definiert.
In dieser Phase werden die Ausführungsdetails erstellt. Falls erforderlich, werden die Türen entsprechend angepasst.
Darstellung

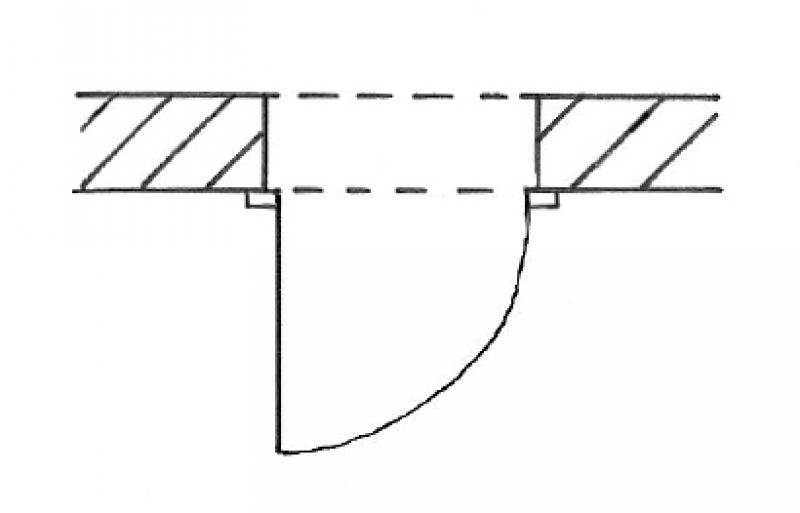

Grundriss

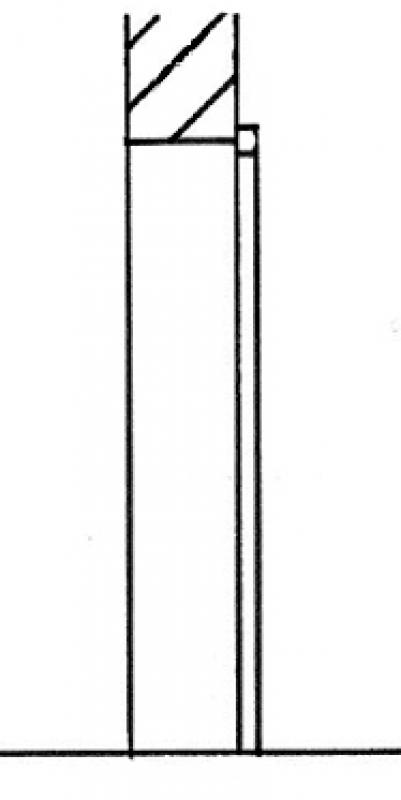

Schnitt

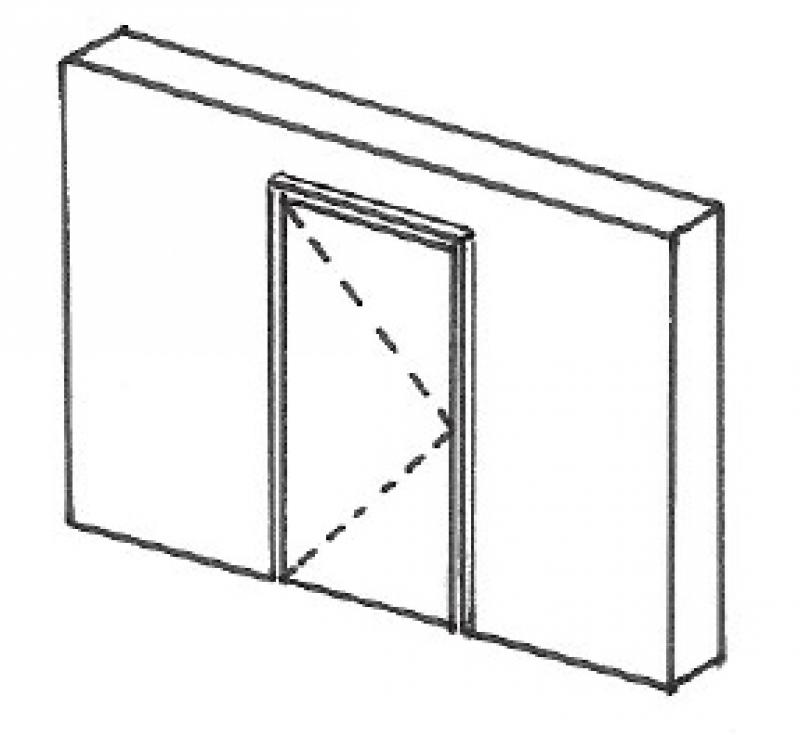

Modell
Merkmale
Merkmal
- Ausführung Schloss
- Ausführung Türschließer
- Hersteller
Parameter
- Breite Blendrahmen außen
- Höhe Blendrahmen außen
- Höhe Türblatt außen
Gliederungs-Informationen
Beschriftung

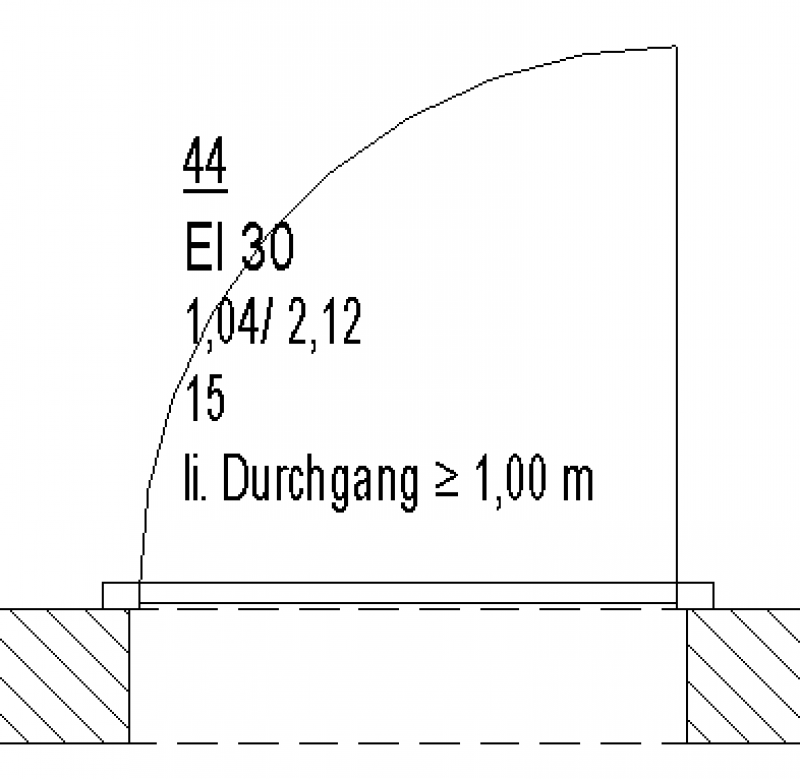

Hier wird die Rohbaubreite und Höhe, die Feuerwiderstandsklasse, die Türnummer und die Schallschutzklasse beschriftet.
Plandarstellung:

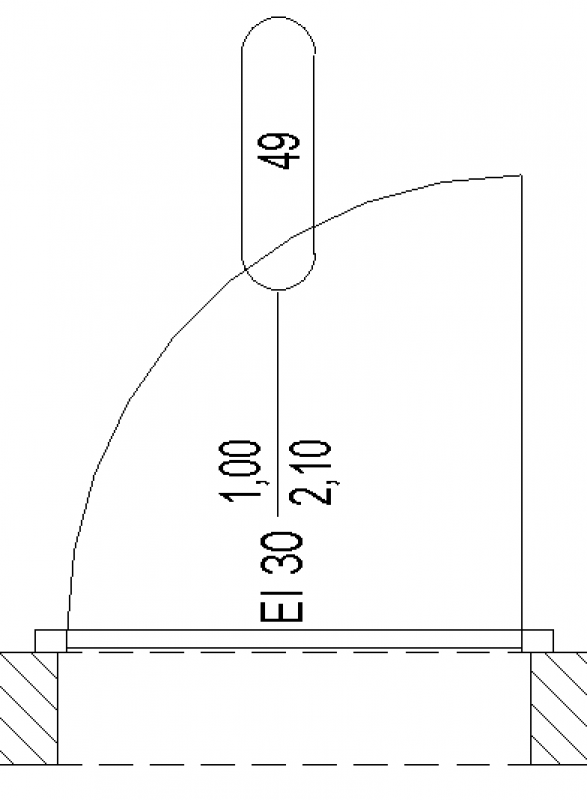

Hier wird die lichte Durchgangsbreite und Höhe, die Feuerwiderstandsklasse und die Türnummer beschriftet.
Plandarstellung:
Hier wird die lichte Durchgangsbreite und Höhe, die Feuerwiderstandsklasse und die Türnummer beschriftet.
Plandarstellung:
Anleitung
Die grundsätzliche Modellierung einer Öffnung in Form von Türen in ARCHICAD unterscheidet sich nicht in den verschiedenen Planungsphasen - oder durch den Typ einer Tür.
Eine Tür wird immer in eine bereits modellierte Wand eingesetzt. Dabei ist auf die Positionierung im Ursprungsgeschoss zu achten, v.a. auf die Fußbodenaufbauhöhe. Für die verschiedenen Tür-Arten hinsichtlich ihrer Rahmenkonstruktion stehen verschiedene Objekte in der Bibliothek zur Auswahl. Die Beschriftung einer Tür erfolgt über den im Einstellungsdialog vorhandenen Marker.
Die ausführliche Anleitung zu Türen findet sich in den Tutorials: unter ARCHICAD-Spezifika > Bauelemente > Öffnungen - Tür.
Abhängig vom verwendeten Content sind die geforderten Merkmale differenzierbar.
