Ausbauwände sind nicht-tragende Wände im Inneren eines Gebäudes und fast immer eingeschossig. Je nach System können sie aus Holz, Gipskarton, Glas oder auch Mauerwerk konstruiert sein. Eine Sonderform der Ausbauwände sind mobile Trennwände, diese werden in einem separaten Artikel beschrieben (Mobile Trennwand).
Ausbauwände werden beim Modellieren am oberen Ende zumeist von einer Rohdecken-Unterkante begrenzt. Die untere Bezugskante der Ausbauwand hängt davon ab, ob das angrenzende Fußboden-System durchläuft und die Wand daraufsteht (z.B. im Bürobau üblich), oder sich die Wand direkt auf der Rohdecke befindet.
Suchbegriffe: Verkleidung, Wandaufbau, Dekor, Dämmung, Hinterlüftung, Vorsatz, Schale, Ausbauwand, Wand Ausbau, Ausbau Wand
Die Informationen zum Umgang mit Wänden in den frühen Planungsphasen sind im Artikel Wand: Allgemein beschrieben.
Darstellung

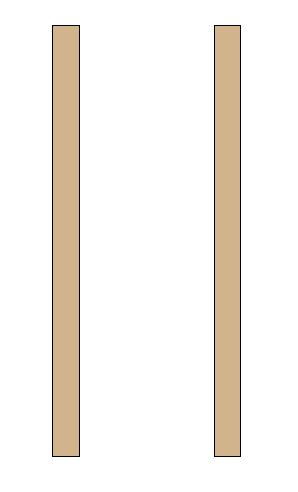

Schnittdarstellung
Modelldarstellung
Merkmale
Merkmal
- U-Wert
- Schallschutzklasse
Parameter
- Bruttofläche Wandbekleidung
Gliederungs-Informationen
Beschriftung
In dieser Phase wird das Bauteil in Planansichten noch nicht beschriftet oder kotiert.
Anleitung

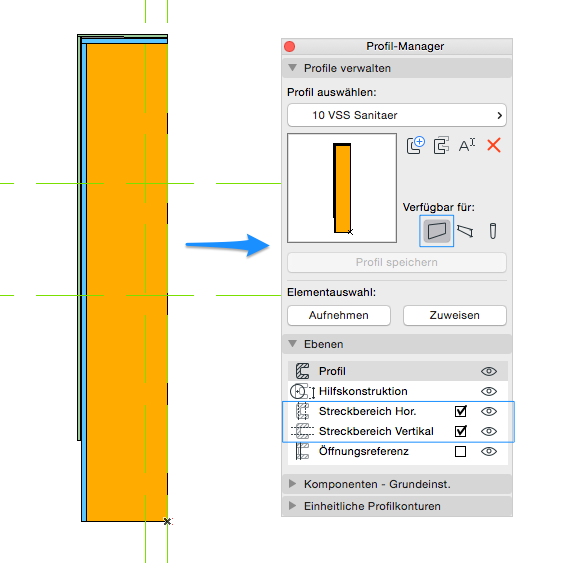

Es wird empfohlen, immer die Einstellung

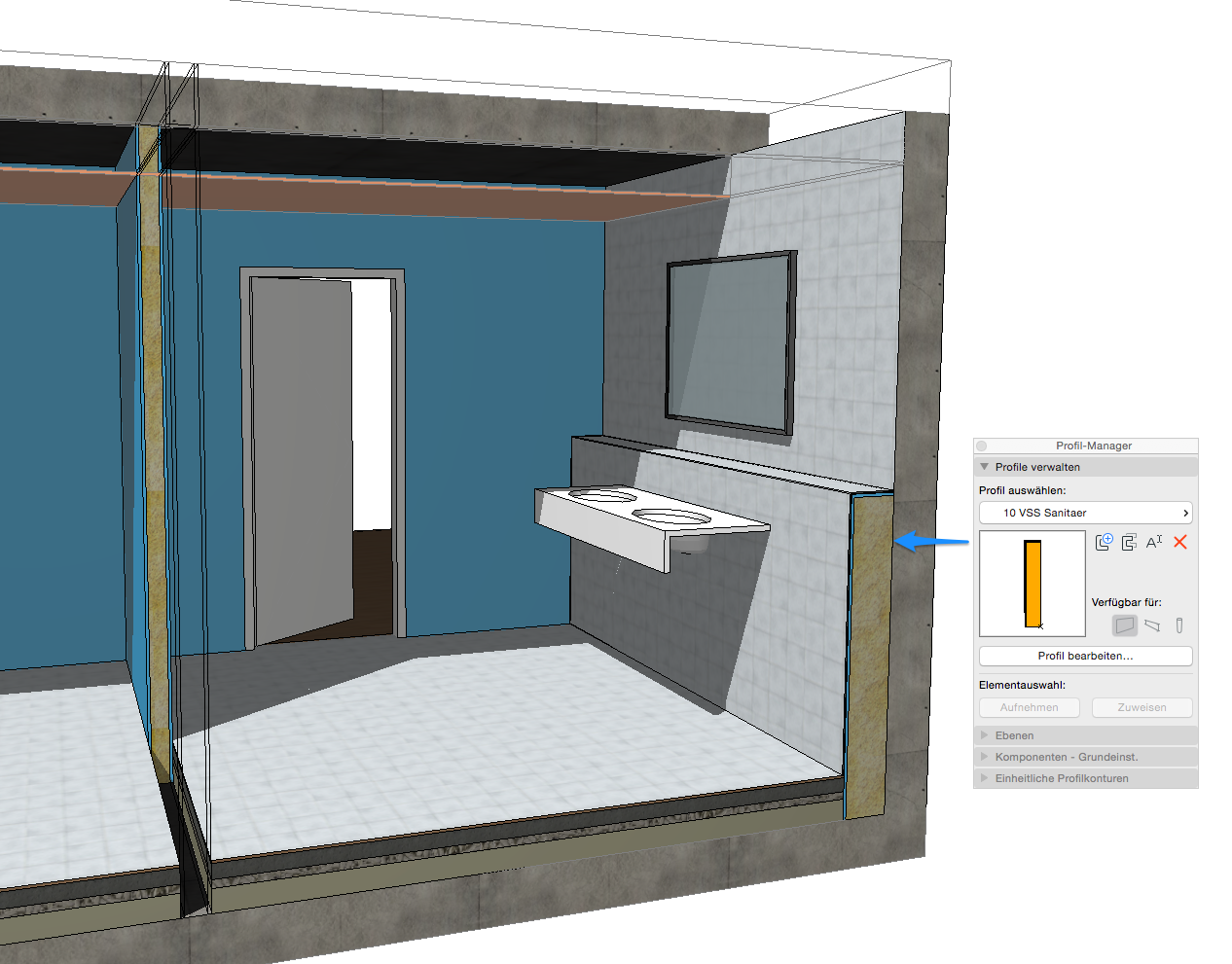

Mehrschichtig
Materialzuordnung
Das Material der Wand wird über das Eigenschaftsfenster Typ bearbeiten in der Gruppe Konstruktion definiert. Abhängig von der Modellierweise variiert die Anzahl der Schichten einer Wandkonstruktion.
In dieser Phase werden bauphysikalische Eigenschaften ergänzt.
Darstellung
Hier unterscheiden sich die verschiedenen Länder: In Österreich werden Einreichpläne nach Baustoffen farblich dargestellt.
Schnittdarstellung
Modelldarstellung
Schnittdarstellung
Modelldarstellung

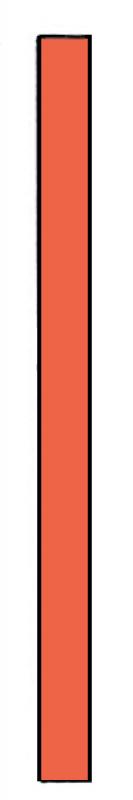

Gips

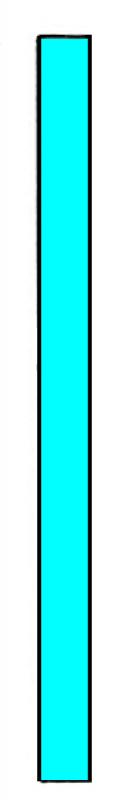

Glas
BSH
HOL
Merkmale
Heinweis
Folgende Merkmale müssen in dieser Phase für Holzwände definiert sein:
- Materialgüte = Festigkeitsklasse BSH Brettschichtholz-Festigkeitsklassen
- Materialgüte = Sortierklasse HOL Vollholz-Sortierklassen
- Materialgüte Zusatz = Nutzungsklasse Nutzungsklassen
Beschriftung
In dieser Phase werden die Bauteile mit ihrer Aufbaubezeichnung gemäß des Bauteil-Katalogs im Grundriss gekennzeichnet, z.B. AW01 oder IW01.
Anleitung
Die für diese Phase neu hinzukommenden Merkmale und Parameter sind an den entsprechenden Stellen im Einstellungs-Dialog des Bauelementes zu ergänzen.
Die Beschreibung des Einstellungs-Dialoges und die entsprechende Vorgehensweise finden sich im Artikel Wand: Allgemein, bzw. in einer früheren Phasenbeschreibung in diesem Artikel.
Die Beschriftung und Kotierung des Bauelementes sollte immer assoziativ erfolgen. Die Beschreibung zur Vorgehensweise in ARCHICAD findet sich in den entsprechenden Artikeln.

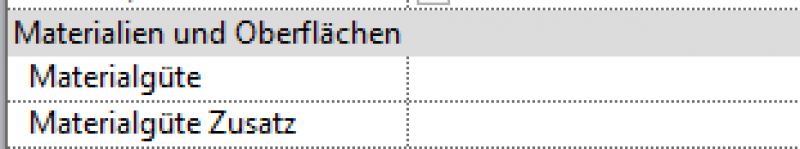

Die Paramater für Materialgüte bzw. Materialgüte Zusatz sind im Eigenschaftenfenster unter der Gruppe Materialien und Oberflächen zu finden.
Hinweis: Eine effiziente Bearbeitung wird durch die Bearbeitung mit dem ParameterTool garantiert.
In dieser Phase werden noch sämtliche Informationen der Wand ergänzt, die für die Vergabe benötigt werden.
Darstellung

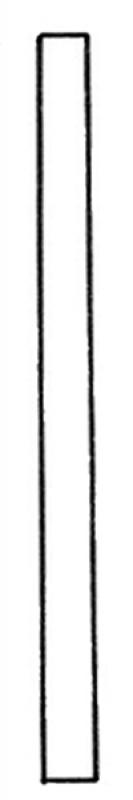

Plandarstellung
Modelldarstellung
Merkmale
- Bruttogewicht
- Referenz
Parameter
- Nettogewicht
- Nettofläche Wandbekleidung
- Stärke Wandbekleidung
Gliederungs-Informationen
Beschriftung
Anleitung
Die für diese Phase neu hinzukommenden Merkmale und Parameter sind an den entsprechenden Stellen im Einstellungs-Dialog des Bauelementes zu ergänzen.
Die Beschreibung des Einstellungs-Dialoges und die entsprechende Vorgehensweise finden sich im Artikel Wand: Allgemein, bzw. in einer früheren Phasenbeschreibung in diesem Artikel.
Die Beschriftung und Kotierung des Bauelementes sollte immer assoziativ erfolgen. Die Beschreibung zur Vorgehensweise in ARCHICAD findet sich in den entsprechenden Artikeln.
