Wandbeläge wie Putz, Fliesen oder Verkleidungen werden üblicherweise über die Oberflächenmaterial-Eigenschaft einer Wand oder als Teil eines mehrschichtigen Aufbaus modelliert (vgl. Mehrschichtigkeit). Es gibt jedoch Anwendungsfälle, bei denen Wandbeläge als separate Einzelschicht modelliert werden - z.B. wenn es sich um nicht raumhoch ausgeführte Beläge wie z.B. Fliesenspiegel in Bädern und Küchen handelt.
Die Informationen zum Umgang mit Wänden in den frühen Planungsphasen sind im Artikel Wand: Allgemein beschrieben.

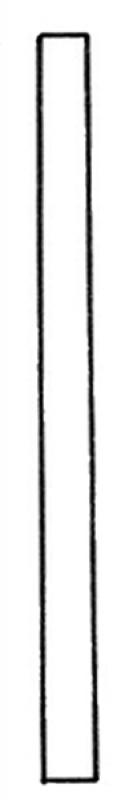

Darstellung

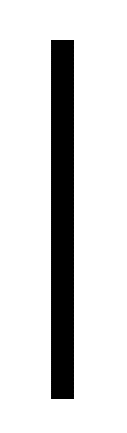

Schnittdarstellung

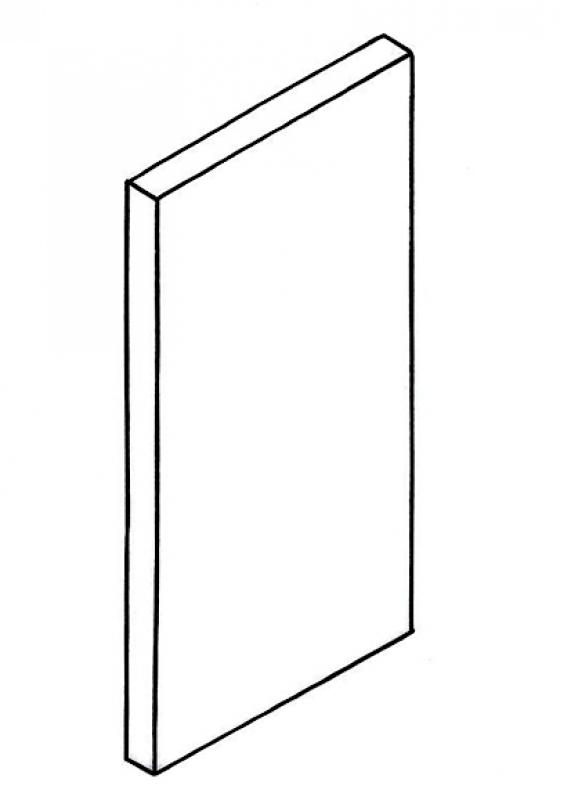

Modelldarstellung
Merkmale
- U-Wert
- Schallschutzklasse
- Bruttofläche Wandbekleidung
Gliederungs-Informationen
Beschriftung
In dieser Phase wird das Bauteil in Planansichten noch nicht beschriftet oder kotiert.

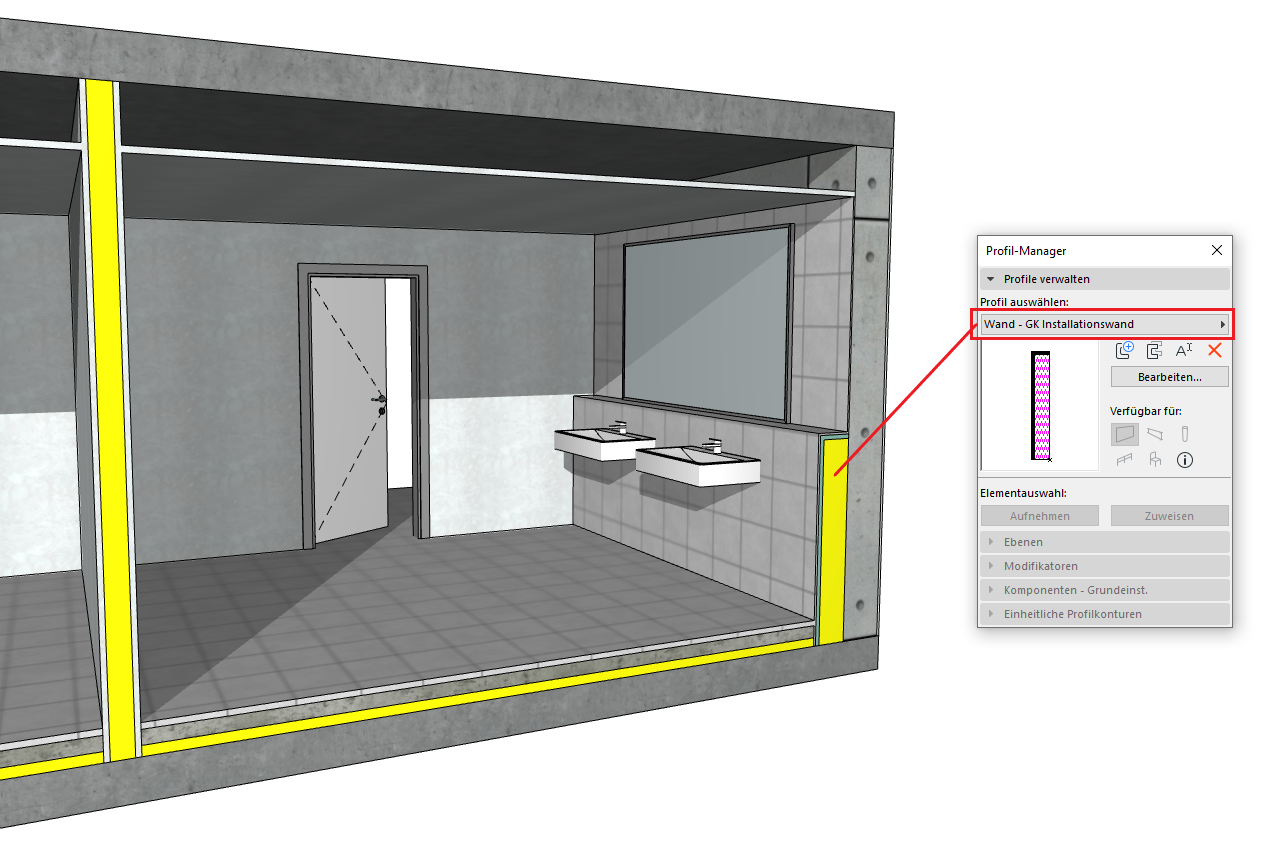

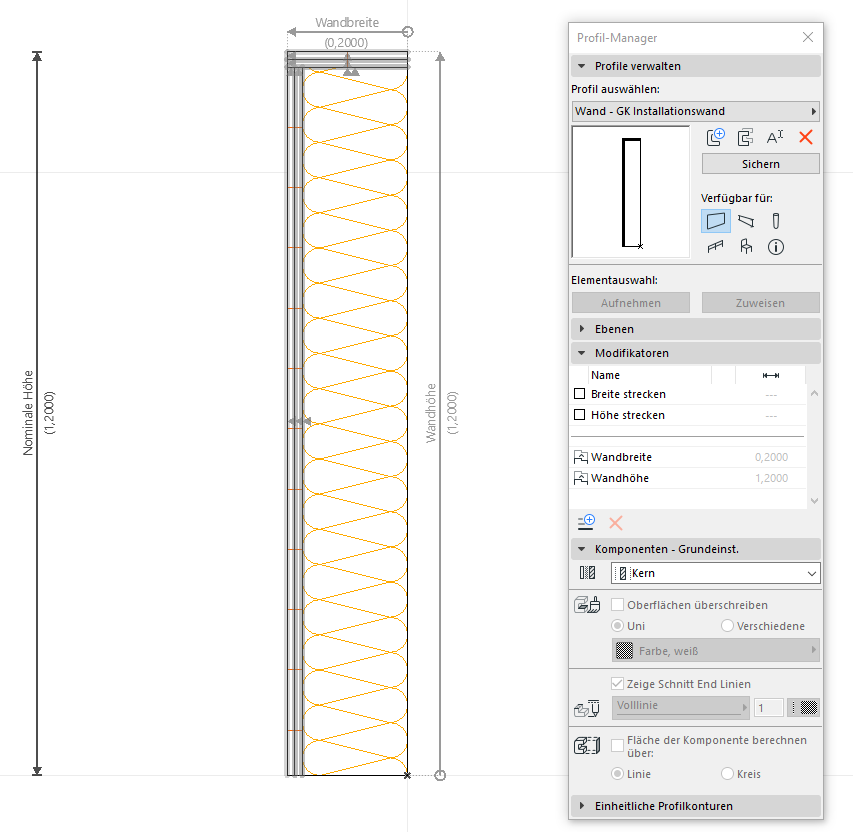

Anleitung
Es wird empfohlen, immer die Einstellung
Mehrschichtig
Wandbeläge werden in Revit mit der Systemfamilie Wand :nichttragend modelliert.
Darstellung
Schnittdarstellung
Modelldarstellung
Schnittdarstellung
Modelldarstellung
Schnittdarstellung
Modelldarstellung
Merkmale
Beschriftung
In dieser Phase werden die Bauteile mit ihrer Aufbaubezeichnung gemäß des Bauteil-Katalogs im Grundriss gekennzeichnet, z.B. AW01 oder IW01.
Anleitung
Die für diese Phase neu hinzukommenden Merkmale und Parameter sind an den entsprechenden Stellen im Einstellungs-Dialog des Bauelementes zu ergänzen.
Die Beschreibung des Einstellungs-Dialoges und die entsprechende Vorgehensweise finden sich im Wand: Allgemein, bzw. in einer früheren Phasenbeschreibung in diesem Artikel.
Die Beschriftung und Kotierung des Bauelementes sollte immer assoziativ erfolgen. Die Beschreibung zur Vorgehensweise in ARCHICAD findet sich in den entsprechenden Artikeln.
Merkmale:
In dieser Phase werden die bauphysikalischen Eigenschaften ergänzt. Diese werden abhängig von dem verwendeten Content auf Typen- oder Exemplarebene definiert.
Darstellung
Schnitt
Modelldarstellung
Merkmale
Die Oberfläche und die Zuordnung lt. Baukostengruppe werden in dieser Phase definiert.
Beschriftung
Anleitung
Die für diese Phase neu hinzukommenden Merkmale und Parameter sind an den entsprechenden Stellen im Einstellungs-Dialog des Bauelementes zu ergänzen.
Die Beschreibung des Einstellungs-Dialoges und die entsprechende Vorgehensweise finden sich im Wand: Allgemein, bzw. in einer früheren Phasenbeschreibung in diesem Artikel.
Die Beschriftung und Kotierung des Bauelementes sollte immer assoziativ erfolgen. Die Beschreibung zur Vorgehensweise in ARCHICAD findet sich in den entsprechenden Artikeln.
Die Beschriftung und Kotierung der Wand erfolgt optimalerweise über eine Familie, die die erforderlichen Informationen aus den Parametern und Merkmalen der Wand ausliest.
