In diesem Artikel geht es um die Vermeidung einer Revit Warnung, die im Regelfall als Fehler gewertet werden muss.
Die Warnung "Überlappende Elemente mit Wänden" lautet in Revit:
Die hervorgehobenen Wände überlappen. Wenn Revit Raumbegrenzungen findet, wird eine dieser Wände möglicherweise ignoriert. Verwenden Sie die Befehle zum Ausschneiden von Geometrie, um eine Wand durch die andere umschließen zu lassen.

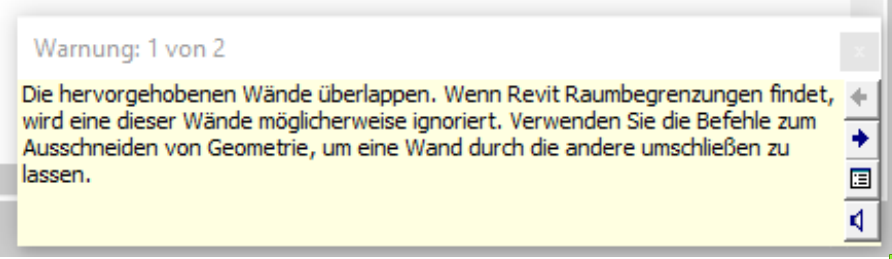

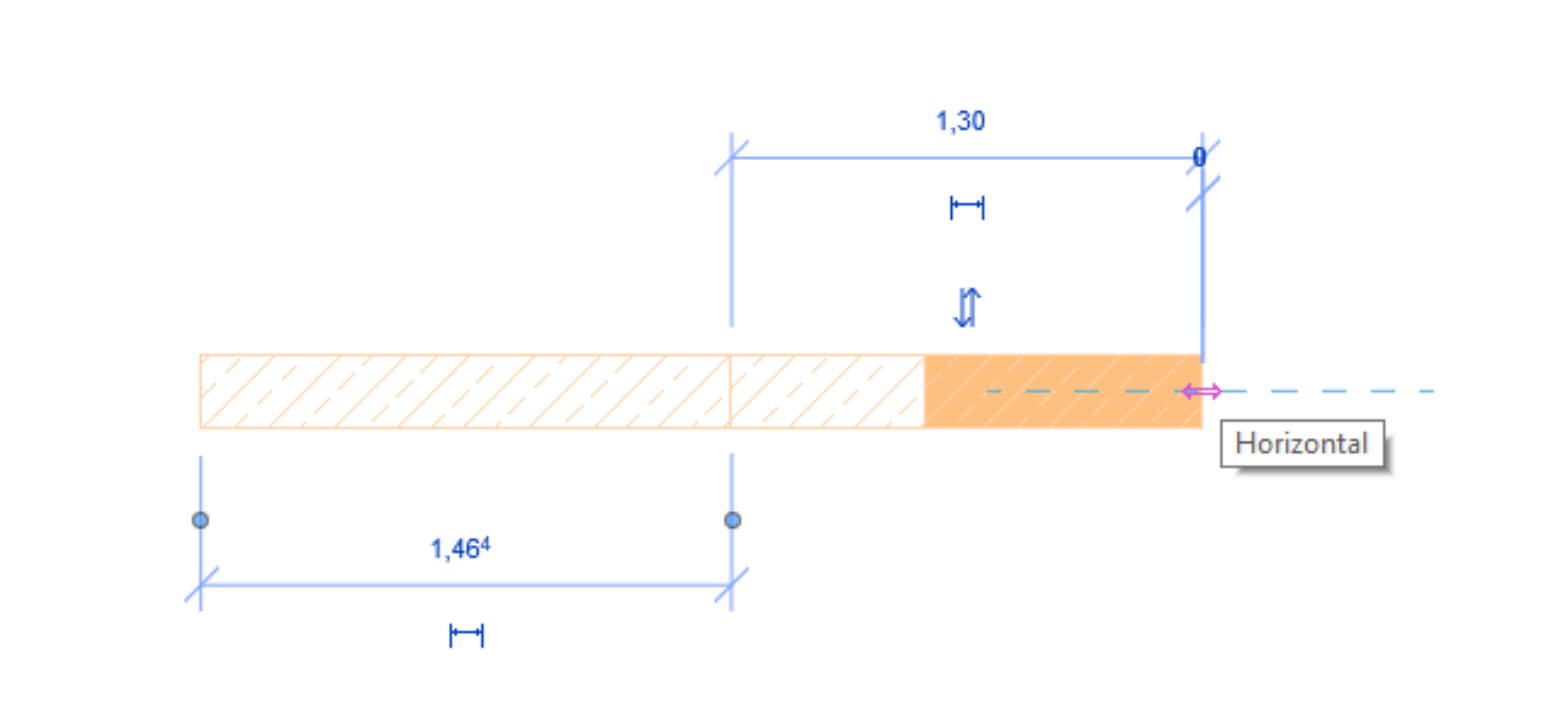

Bei dem Erzeugen dieser Warnung wird sowohl das Element orange eingefärbt, wie auch eine Warnungs-Meldung angezeigt. (siehe Abb. unten).
D.h. wenn aufmerksam modelliert wird und die Richtlinien eingehalten werden, ist es nicht möglich, diesen Fehler zu produzieren.
Hierbei muss entschieden werden, welche der Wände bei überlappenden Elementen zu manipulieren ist.
Diese Änderung ist im Regelfall aus technischer Sicht nicht sonderlich aufwändig, jedoch müssen planerische Anforderungen wohl überlegt werden.
Es handelt sich hierbei um eine Warnungsmeldung, die mittels drei Varianten identifiziert werden kann:

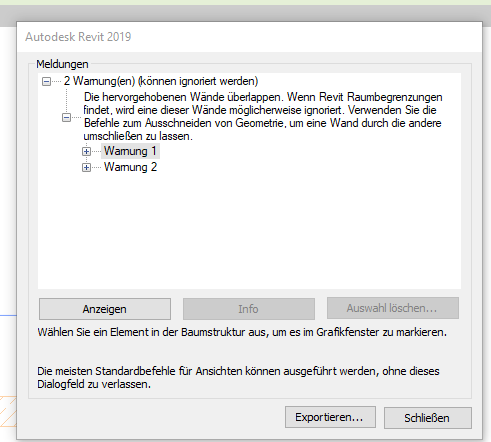

- Revit interne Warnungen
- Kollisionsprüfung in Revit
- Solibri Kollisionsprüfung
Alle diese drei Methoden sind lt. dem Prozess : Qualitätssicherung am Modell einzuhalten.
Die folgenden Konsequenzen treten auf, wenn dieser Fehler nicht beseitigt wird, bzw. die folgenden Ergebnisdokumente werden korrumpiert:
- Grundrisse
- Schnitte
- Ansichten
- Schalpläne
- Massenerhebungen (LV)
- Export zu Bauphysik
- Simulation TGA
- RFM-Schnittstelle
