Öffnungen sind die vermutlich seltsamsten Objekte in der BIM-Modellierung - und gleichzeitig gehören sie zu den Wichtigsten überhaupt. Unter den Begriff Öffnungen fallen sowohl Standard-Deckenöffnungen, wie sie zum Beispiel für Treppenhäuser, Atrien oder Lufträume benötigt werden, als auch vertikale Durchbrüche wie Wandöffnungen (z.B. bei Entwurfstüren). Durchbrüche und Schlitze in Wänden, Decken oder Böden, Fundamenten und Trägern zählen ebenfalls zu dieser Gruppe.
Öffnungen sind deshalb skurrile Objekte, da sie ja eigentlich aus Luft bestehen und streng genommen deshalb gar kein Objekt im physischen Sinne darstellen. In der BIM-Arbeitsweise kommt ihnen jedoch eine besondere Bedeutung zu: Fenster und Türen z.B. benötigen eine Öffnung in einer Wand, Durchbrüche und Schlitze ermöglichen Leitungsführungen durch tragende Elemente. Deshalb stellen Öffnungen eine eigene Klasse von Objekten dar. Software-abhängig werden Öffnungen je nach ihrem "Einsatzgebiet" unterschiedlich gehandhabt und offenbaren sich dem Anwender oft nur indirekt (z.B. als nicht separat kontrollierbarer Bestandteil einer Tür oder eines Fensters).
Öffnungen werden in BIMpedia deshalb in der Rohbau-Kategorie geführt, da in diesem Bereich ihre offensichtlichsten Anwendungsbereiche liegen - z.B. Durchbrüche, Türöffnungen und Schlitze in Betonbauteilen.
In dieser Phase werden Öffnungen wie Durchbrüche oder Schlitze noch nicht mit 3D-Objekten dargestellt. Viele BIM-Anwender nutzen jedoch Öffnungen in dieser Phase zur reduzierten Darstellung von Türen und Fenstern.
In dieser Phase werden Öffnungen, Durchbrüche und Schlitze noch nicht mit speziellen 3D-Objekten, sondern ggf. lediglich im Grundriss mit Hilfe eines Flächenschemas dargestellt. Die statisch relevanten, vertikalen und horizontalen Durchbrüche für die Haupttrassen der Technischen Gebäudeausstattung (TGA) werden dabei mit Texten angegeben.
Im ergänzenden Artikel Bauangaben bzw. Schlitz- und Durchbruchsplanung finden sich zusätzliche Informationen zum Umgang mit Durchbrüchen.
In dieser Phase werden Durchbrüche erstmals mit speziell dafür vorgesehenen 3D-Objekten erstellt und um die Informationen der Tragwerksplanung und Technischen Gebäudeausstattung ergänzt.

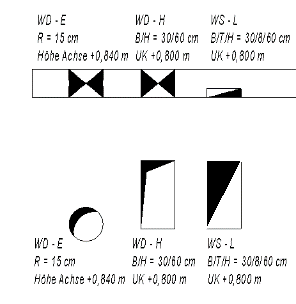

Darstellung

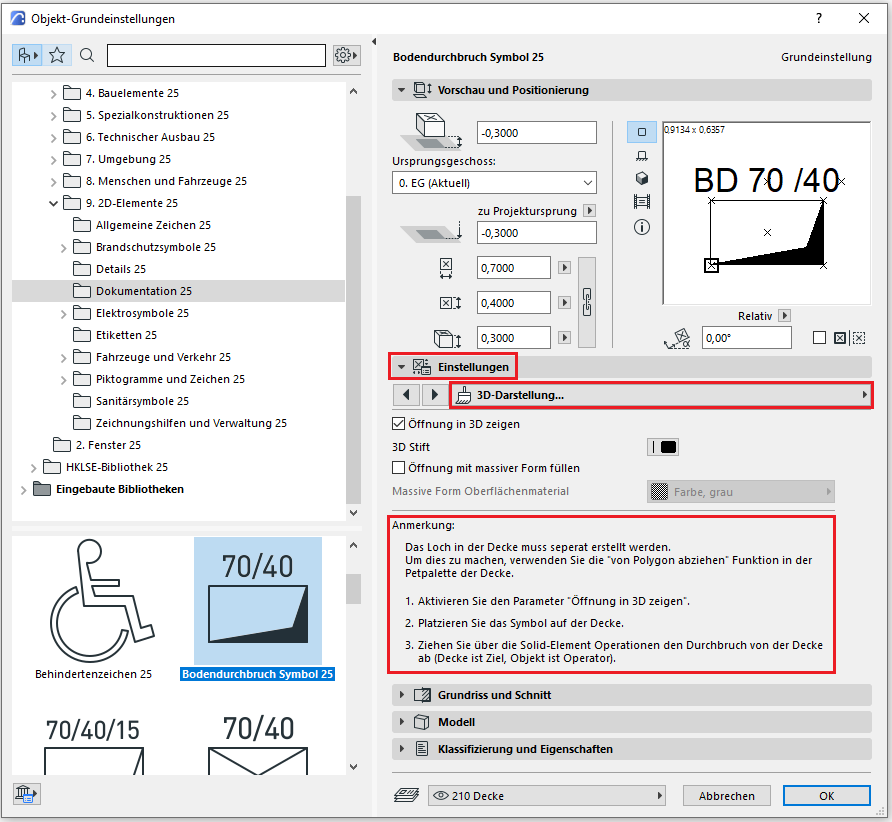

Bodendurchbruch
Deckendurchbruch
Wanddurchbruch
Bodenschlitz
img_19
img_19
img_23
Merkmale
Beschriftung
In dieser Phase müssen Öffnungen in Planansichten noch nicht beschriftet werden.

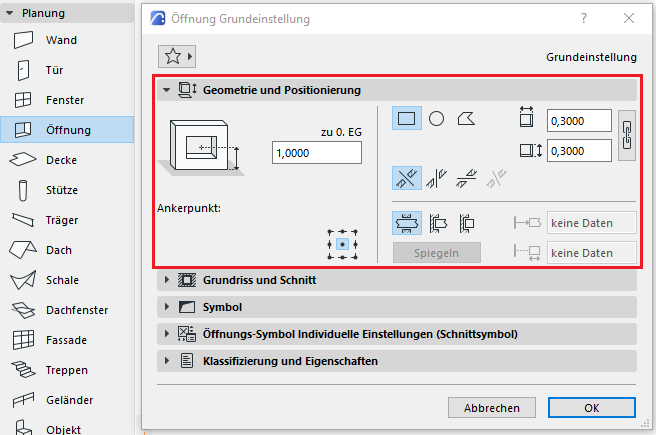

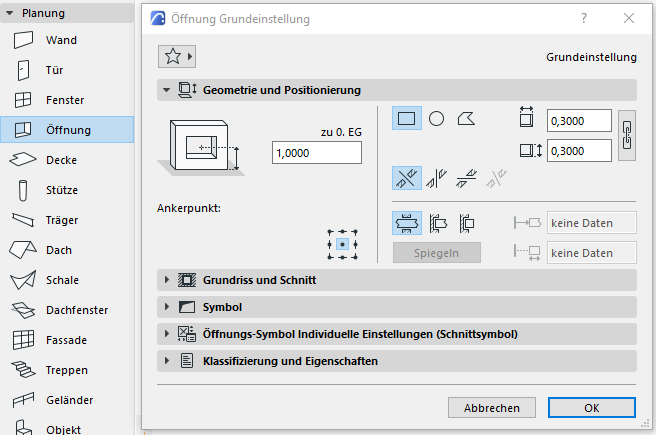

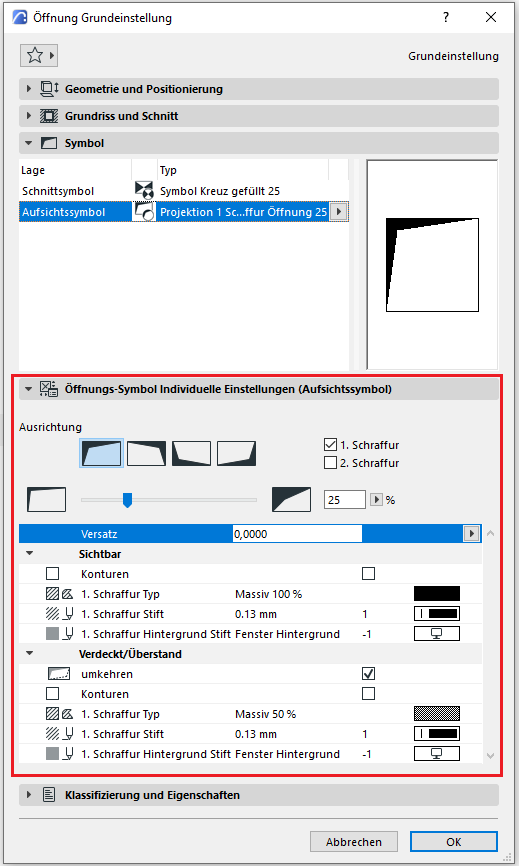

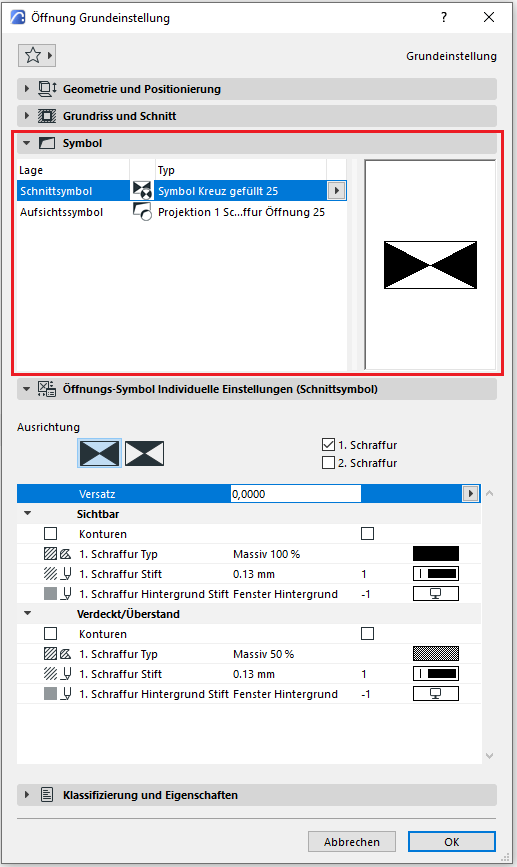

Anleitung

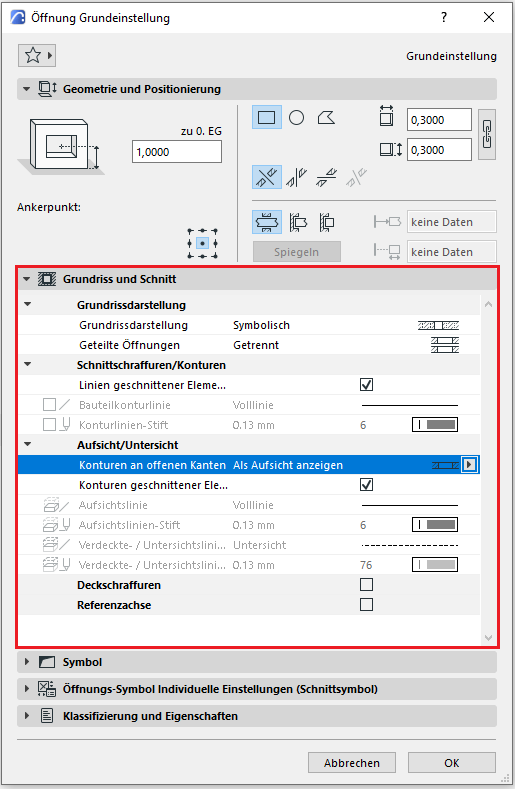

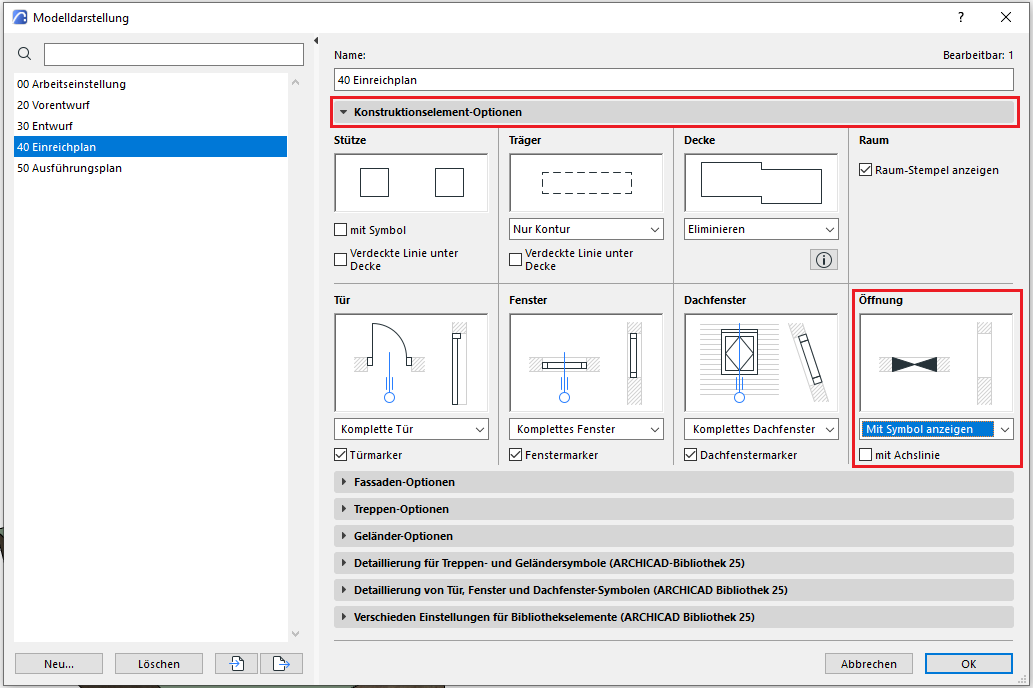

Die Einstellungen der Modelldarstellung steuern die Darstellung der Öffnungen global. Unabhängig davon, welche Grundeinstellungen vorgenommen wurden, steuern die Modelldarstellungsoptionen die Optik des Elementes. Öffnen Sie das Dialogfenster der Modelldarstellung in dem Menüpunkt
Dokumentation
/
Modelldarstellung
/
Modelldarstellung erstellen….
In dem unteren Bild ist es ersichtlich, welches grafische Ergebnis die ausgewählten Optionen anbieten.
Darstellung 8
Darstellung 9
Darstellung 10
Darstellung 11
Darstellung 12
Darstellung 13
Darstellung 14
Darstellung 15
Darstellung 16
1) Die erforderlichen Ausschnitte werden mit Öffnungs-Funktionen erstellt:

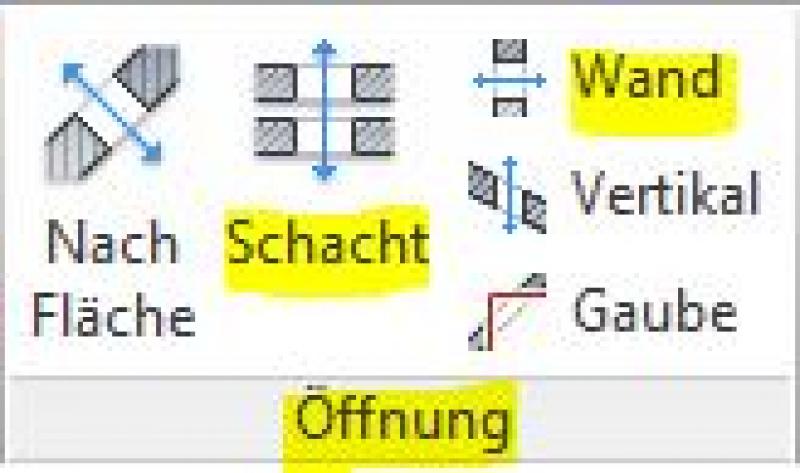

Befehl: >Architektur >Befehlsgruppe Öffnung >Schacht (in Geschossdecken), >Wand (in Wänden)
Durch Verwendung dieser Befehle kann zwar die Öffnung in einem Bauteil auf sehr einfache Weise erstellt werden, jedoch ist einerseits eine zugehörige, dynamische Beschriftung und andererseits auch eine für diese Bauteile typische Grundriss-Symbolik nicht abrufbar. Aufgrund dieser Tatsache ist letztendlich die zweite Erstell-Methode zu empfehlen:
2) Durchbrüche und Schlitze werden mit speziell dafür vorgesehenen, externen (='ladbaren') Familien erstellt. Diese bestehen im Wesentlichen lediglich aus Abzugskörpern (substanzlose 'Negativ-Körper'), die aus entsprechenden Basisbauteilen wie bspw. Geschossdecken und Wänden die erforderlichen Öffnungen ausschneiden. In so einem Fall spricht man von sogenannten 'Decken-basierten' oder 'Wand-basierten' Bauteilen. Zusätzlich kann in diesen Familien aber auch die entsprechende Grundriss-Symbolik eingebaut werden.
Da in Revit dafür keine explizite Kategorie vorgesehen ist, werden Durchbrüche häufig der Kategorie Allgemeines Modell zugeordnet, die mit dem Befehl >Architektur >Bauteil >Bauteil platzieren versetzt werden können.
Die Erstellung solcher Familien sollte mit nachfolgend angeführten Familien-Vorlagendateien durchgeführt werden:
- M_Allgemeines Modell (Geschossdecke): für Boden- und Deckendurchbrüche
- M_Allgemeines Modell (Wand): für Wanddurchbrüche
Für eine weiterführende Anleitung zur Verwendung von Familien dieser Art siehe Revit BOA-Workflow.
In dieser Phase werden Öffnungen, Durchbrüche und Schlitze 'genehmigungstauglich' beschriftet. Das bedeutet, dass alle Öffnungen durch Durchbruchsfamilien ersetzt werden müssen.
Darstellung

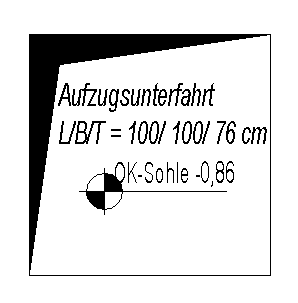

Aufzugsunterfahrt
Pumpensumpf
Pumpensumpf mit Umrandung
img_38
img_40
img_42
img_44
Merkmale
Beschriftung

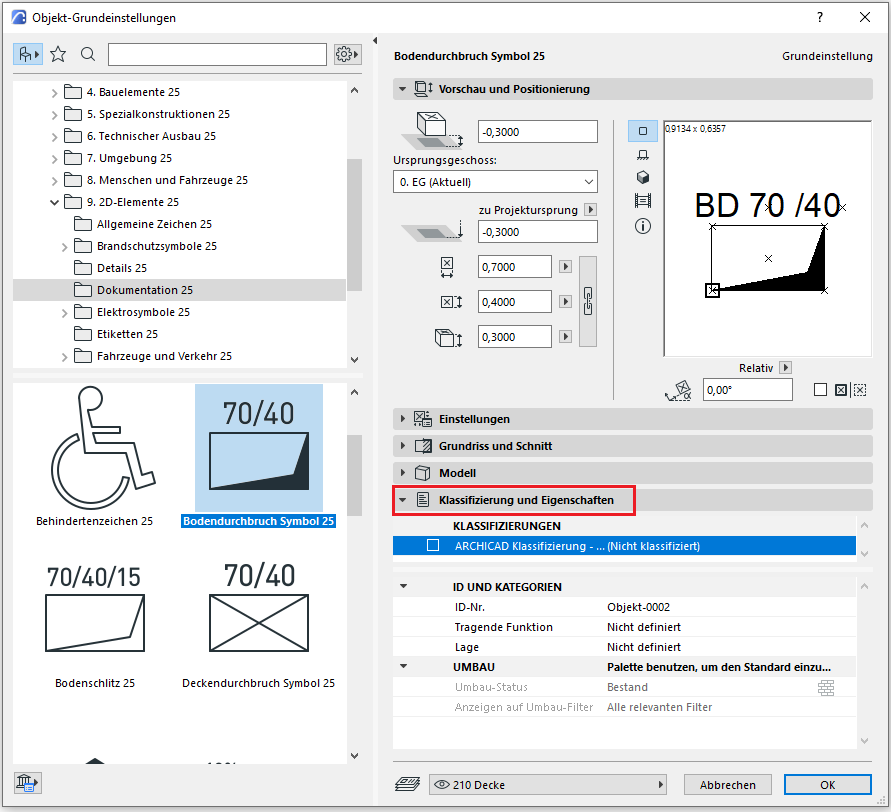

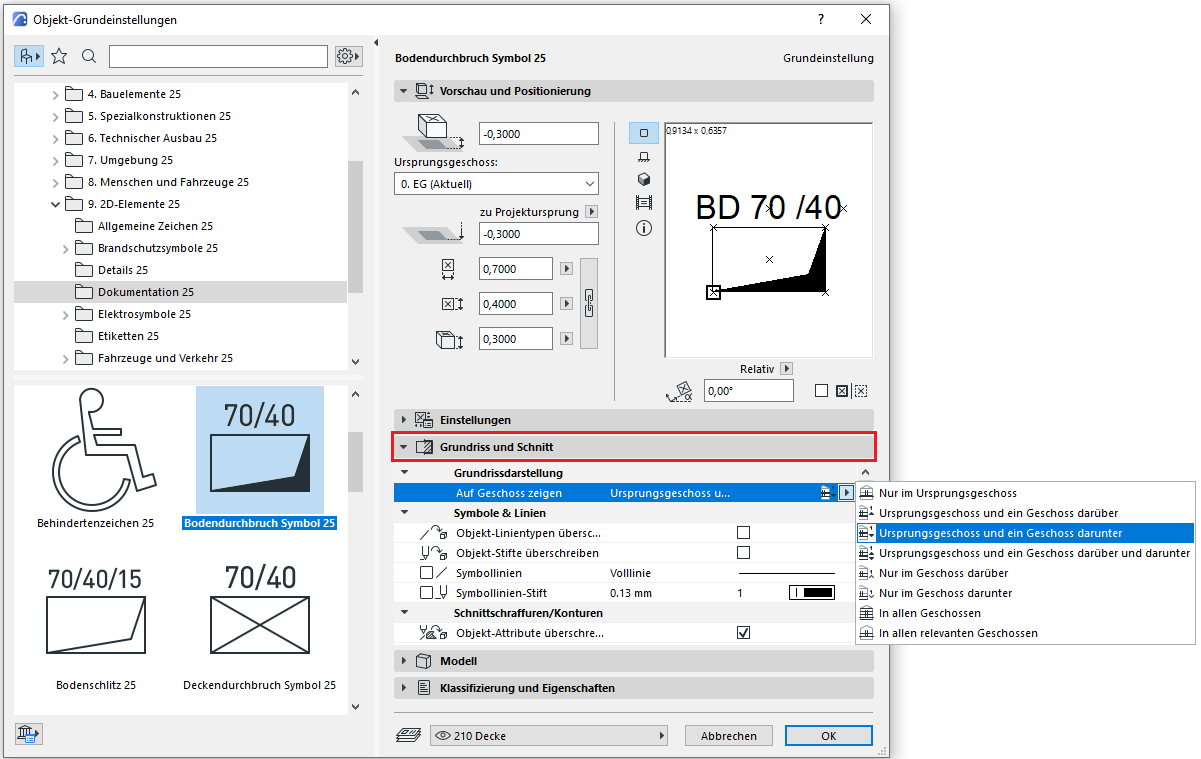

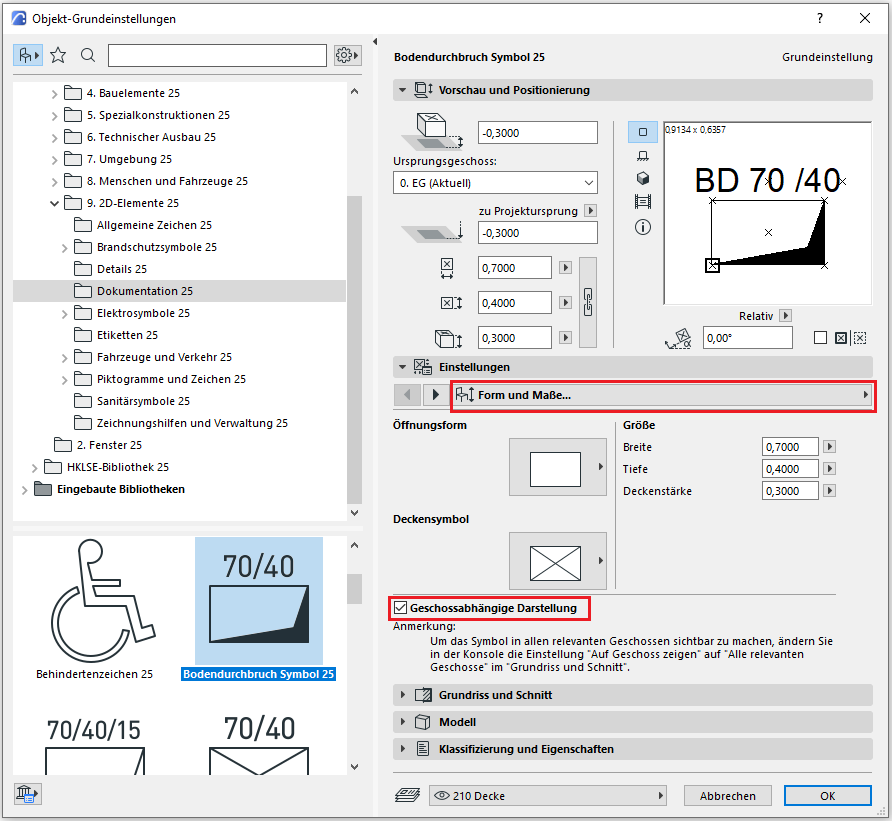

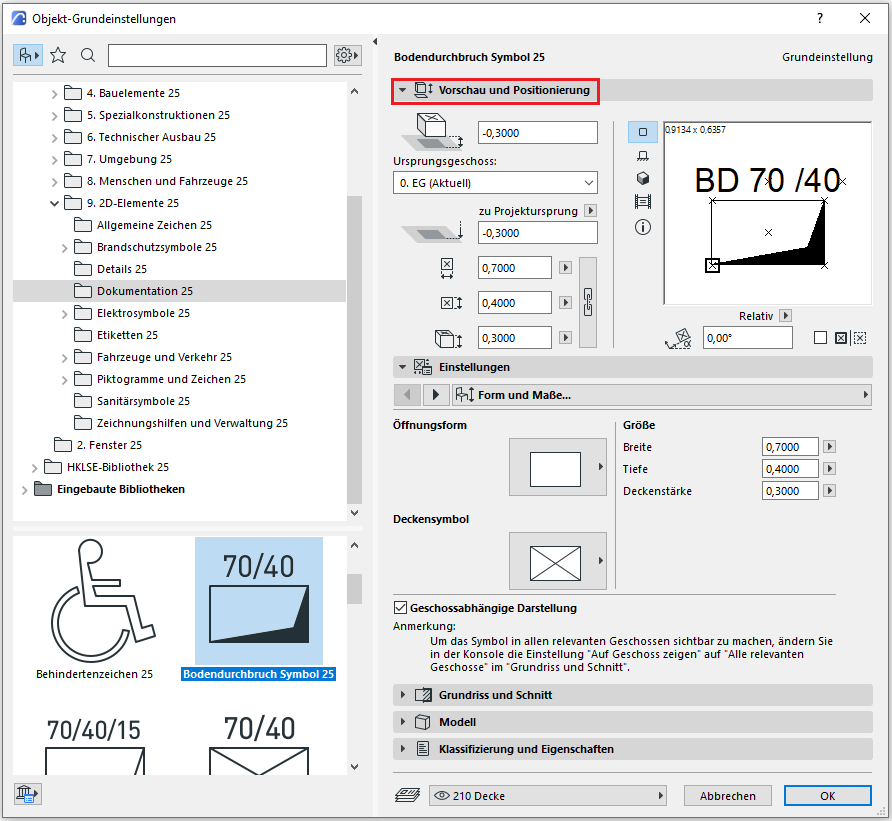

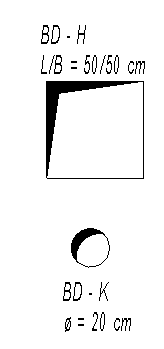

Objekte für Durchbrüche/Nischen/Schlitze werden in ihren Objekt-Einstellungen beschriftet. Darüber hinaus ist die Systematik der Beschriftung und Bemaßung immer bauelementbezogen (adaptiv).
Die Beschriftung und Kotierung des Bauelementes sollte immer assoziativ erfolgen. Die Beschreibung zur Vorgehensweise in ARCHICAD findet sich in den entsprechenden Artikeln.
Für die beiden vordergründigen Methoden der Erstellung von Öffnungen, Durchbrüchen und Schlitzen müssen nachfolgend angeführte Umstände berücksichtigt werden:
1) Für die mit den Revit Öffnungs-Funktionen erstellten Öffnungen, Durchbrüche und Schlitze stehen in Revit keine speziellen Beschriftungen zur Verfügung.

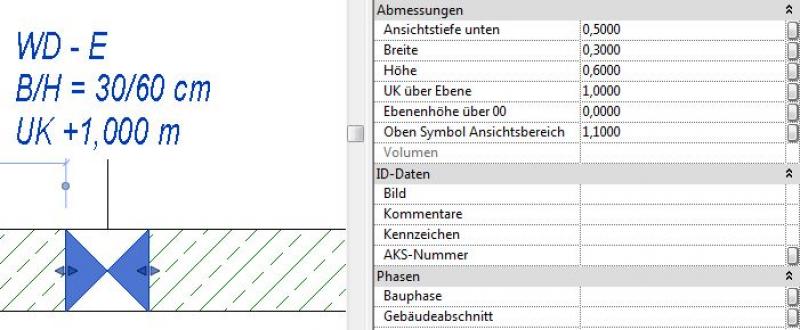

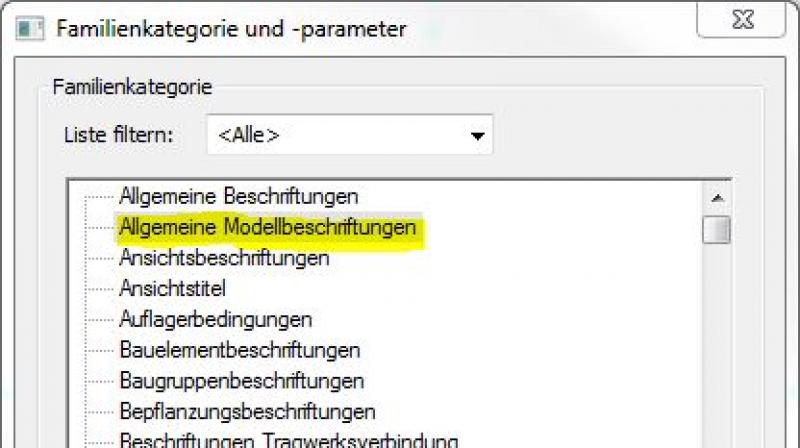

2) Für die Beschriftung von Durchbrüchen, die mit Familien der Kategorie Allgemeines Modell erstellt wurden, werden in Revit Allgemeine Modellbeschriftungen verwendet: Beschriftungen für Allgemeine Modelle können aus dem Revit-Content bezogen werden. Neue Beschriftungen können mit der Beschriftungs-Familien-Vorlage >M_Allgemeine Beschriftung (2) (= Beschriftung für die Kategorie Allgemeines Modell) angelegt werden:
Die Familie wird dabei optimalerweise so hergerichtet, dass die erforderlichen Informationen aus den Parametern und Merkmalen der Rohbau-Bestandteile ausgelesen werden können:
Anleitung
In dieser Phase werden die Bauteile lediglich beschriftet. Für die Erstellung der Bauteile siehe die Informationen in diesem Artikel unter >Entwurf >Anleitung.
In dieser Phase werden (abgesehen von etwaigen geometrischen Adaptionen an die Bedürfnisse aus TGA und Architektur) keine weiteren Maßnahmen für Öffnungen, Durchbrüche und Schlitze getroffen.
Merkmal
- Referenz
Parameter

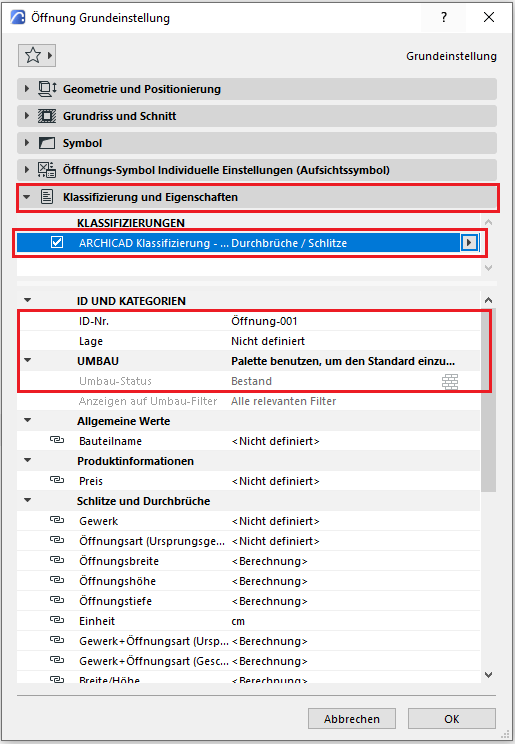

Gliederungs-Informationen

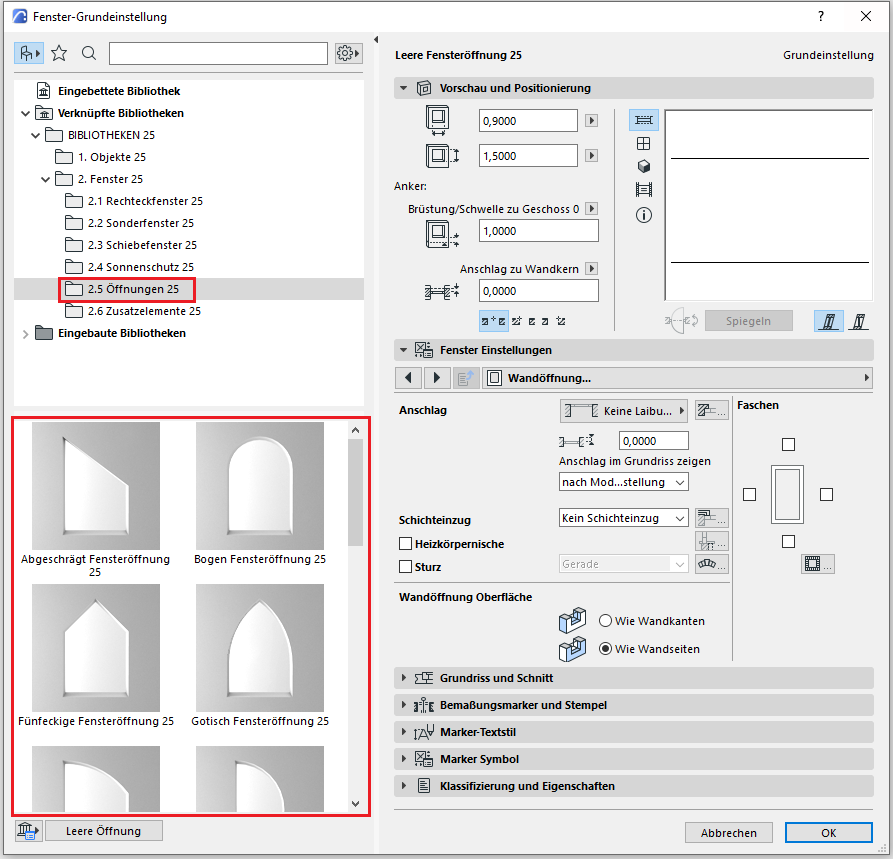

Die mit dem Fenster-Werkzeug erstellten Durchbrüche und Leeren Öffnungen können auch zentral über die Modelldarstellung gesteuert werden.
