Während der Bearbeitung von Projekten kann jederzeit in eine Liste mit Warnmeldungen eingesehen werden, um Probleme zu erkennen die geprüft oder behoben werden müssen. Wenn eine Warnung in einem Dialogfeld in der rechten unteren Ecke der Benutzeroberfläche angezeigt wird, werden die dafür verantwortlichen Elemente farblich hervorgehoben. (Diese Farbe kann auch auf der Registerkarte Grafiken des Dialogfelds Option geändern werden)
Bei Warnmeldungen kann der aktuelle Vorgang immer noch ausgeführt werden, was bei Fehlermeldungen nicht möglich ist. Warnmeldungen informieren Sie lediglich über eine Situation, die evtl. nicht Ihren Absichten entspricht. Sie können eine Korrektur vornehmen oder die Warnmeldung einfach ignorieren.
In diesem Artikel geht es um die Vermeidung einer Revit Warnung, die im Regelfall als Fehler gewertet werden muss. Da dieser Fehler nicht alle Kategorien einschließt, ist zu erwarten, dass in Modellen, in welchen er auftritt, wesentlich mehr Fehler existieren.
Die Warnung "Doppelte Exemplare" lautet in Revit:
Es sind identische Exemplare an derselben Stelle vorhanden. Diese werden in Schedules doppelt gezählt!
Behebung
Abhängig von der betroffenen Kategorie kann das Beheben schwieriger als bei anderen Kategorien ausfallen.
Wände:
Sollten Wände doppelt sein, ist es wichtig, herauzufinden, ob und in welcher der Wände sich Öffnungen befinden (Fenster, Türen, Durchbrüche)- Diese müssen dann mittels des Befehls "Neues Basisbauteil wählen" in die nicht zu löschende Wand platziert werden.
Ansonsten gehen GUID und aphanumerische Daten der oben genannten Objekte mit dem Löschen der Wand verloren.
Tragwerksstützen:
Dieser Fehler tritt vor allem bei dem Kopieren von Tragwerksstützen über mehrere Geschoße auf.
Dieser Arbeitschritt wird oft versehentlich zweimal oder öfter getätigt, da man gegebenfalls die Ebenen nicht korrekt einstellt.
Erkennen
Es handelt sich hierbei um eine Warnungsmeldung, die mittels drei Varianten identifiziert werden kann:

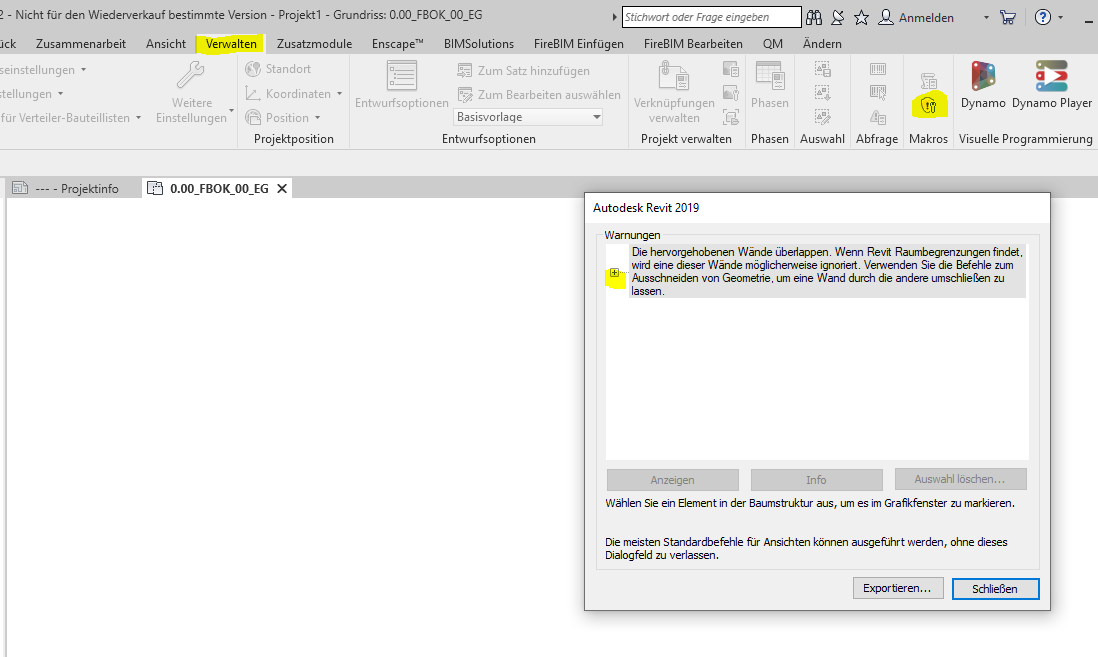

- Revit interne Warnungen

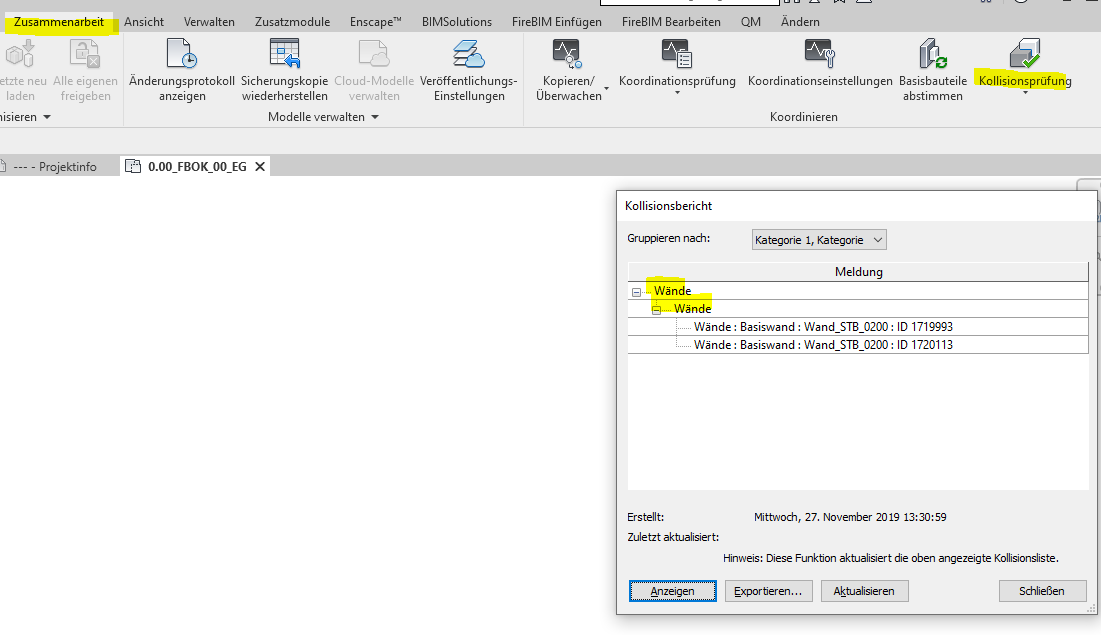

- Kollisionsprüfung in Revit
Auch kann diese Warnung mittels des QS-Live angezeigt werden.
- Solibri Kollisionsprüfung
Alle diese drei Methoden sind lt. dem Prozess : Qualitätssicherung am Modell einzuhalten. Nicht alle Kategorien sind bei dieser Warnung berücksichtigt
Häufig titt diese Warnung bei Tragwerksstützen auf wenn man diese über mehrere Geschoße hinweg kopiert und sie dabei versehentlich innerhalb eines Geschoßes öfters platziert wird.
Konsequenzen
Die folgenden Konsequenzen treten auf, wenn dieser Fehler nicht beseitigt wird bzw. die folgenden Ergebnisdokumente werden korrumpiert:
- Grundrisse
- Schnitte
- Ansichten
- Schalpläne
- Massenerhebungen (LV)
- Export zu Bauphysik
- Simulation TGA
- RFM-Schnittstelle
- opti. Raumbuch, Türliste
In diesem Artikel geht es um die Vermeidung einer Revit Warnung, die im Regelfall als Fehler gewertet werden muss. Da dieser Fehler nicht alle Kategorien einschließt, ist zu erwarten, dass in Modellen, in welchen dieser auftritt, wesentlich mehr Fehler existieren.
Die Warnung "Konflikt mit verbundener Wand" lautet in Revit:
Eingefügtes Element verursacht einen Konflikt mit der verbundenen Wand.
Konsequenzen
Hier können die verschiedensten Kategorien betroffen sein. Jedoch ist eine dieser immer ein Objekt der Kategorie Wand (Wände).
Da es sich hierbei meist auch um bauliche Fehler handelt, erfordert die Behebung dieser einen Planungsprozess.
Beispiel-Bild:
Behebung
Die folgenden Konsequenzen treten auf, wenn dieser Fehler nicht beseitigt wird bzw. die folgenden Ergebnisdokumente werden korrumpiert.
- Grundrisse
- Schnitte
- Ansichten
- Schalpläne
- Export zu Bauphysik
- Simulation TGA
- RFM-Schnittstelle
In diesem Artikel geht es um die Vermeidung einer Revit Warnung, die im Regelfall als Fehler gewertet werden muss. Da dieser Fehler nicht alle Kategorien einschließt, ist zu erwarten, dass in Modellen, in welchen er auftritt, wesentlich mehr Fehler existieren.
Die Warnung "Überlappende Geschossdecken" lautet in Revit:
Markierte Geschossdecken überlagern sich.
Behebung
Wenn sich Geschossdecken überlagern, die sich nicht überlagern sollen, so ist im Skizzenmodus der betreffenden Geschossdecken die Anpassung umzusetzen.

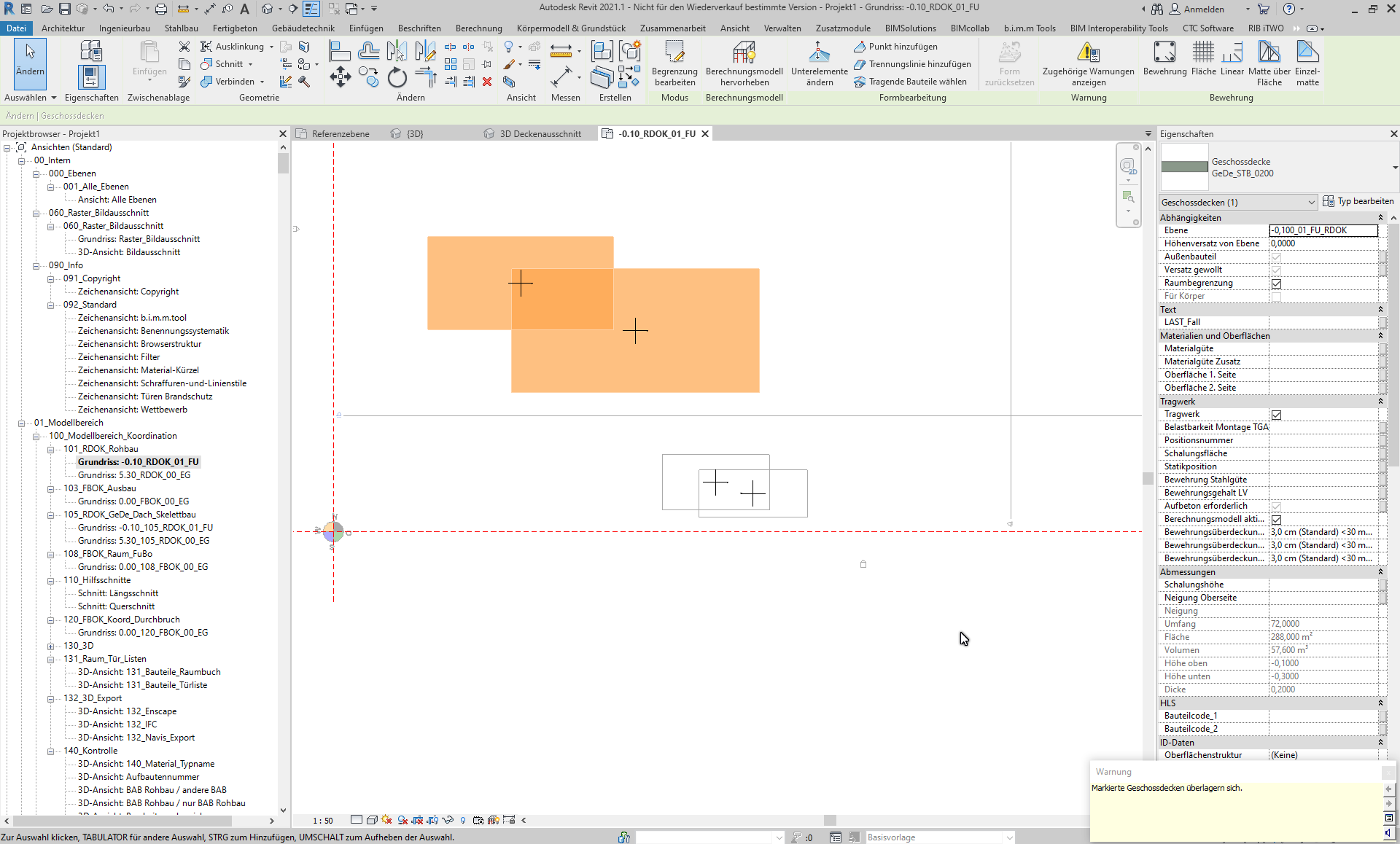

Beispiel-Bild:
Ausnahmen:
Die Überlappungen zwischen Rohbau-Geschossdecken können erlaubt sein, wenn es sich hier um statisch benötigte Überlappungen handelt.
Konsequenzen
Die folgenden Konsequenzen treten auf, wenn dieser Fehler nicht beseitigt wird bzw. die folgenden Ergebnisdokumente werden korrumpiert:
- Schnitte
- Ansichten
- Schalpläne
- Massenerhebungen (LV)
- Export zur Bauphysik
- RFM-Schnittstelle
In diesem Artikel geht es um die Vermeidung einer Revit Warnung, die im Regelfall als Fehler gewertet werden muss. Da dieser Fehler nicht alle Kategorien einschließt, ist zu erwarten, dass in Modellen, in welchen er auftritt, wesentlich mehr Fehler existieren.
Die Warnung "Überlappende Wände" lautet in Revit:
Überlappende Wände
Behebung
Dieser Fehler bezieht sich nur auf Wände. Wenn diese sich überlappen, müssen gegebenfalls die Verbindungen der Wandenden angepasst oder aufgehoben werden. Damit können möglicherweise in Revit produzierte Überlappungen beseitigt werden.

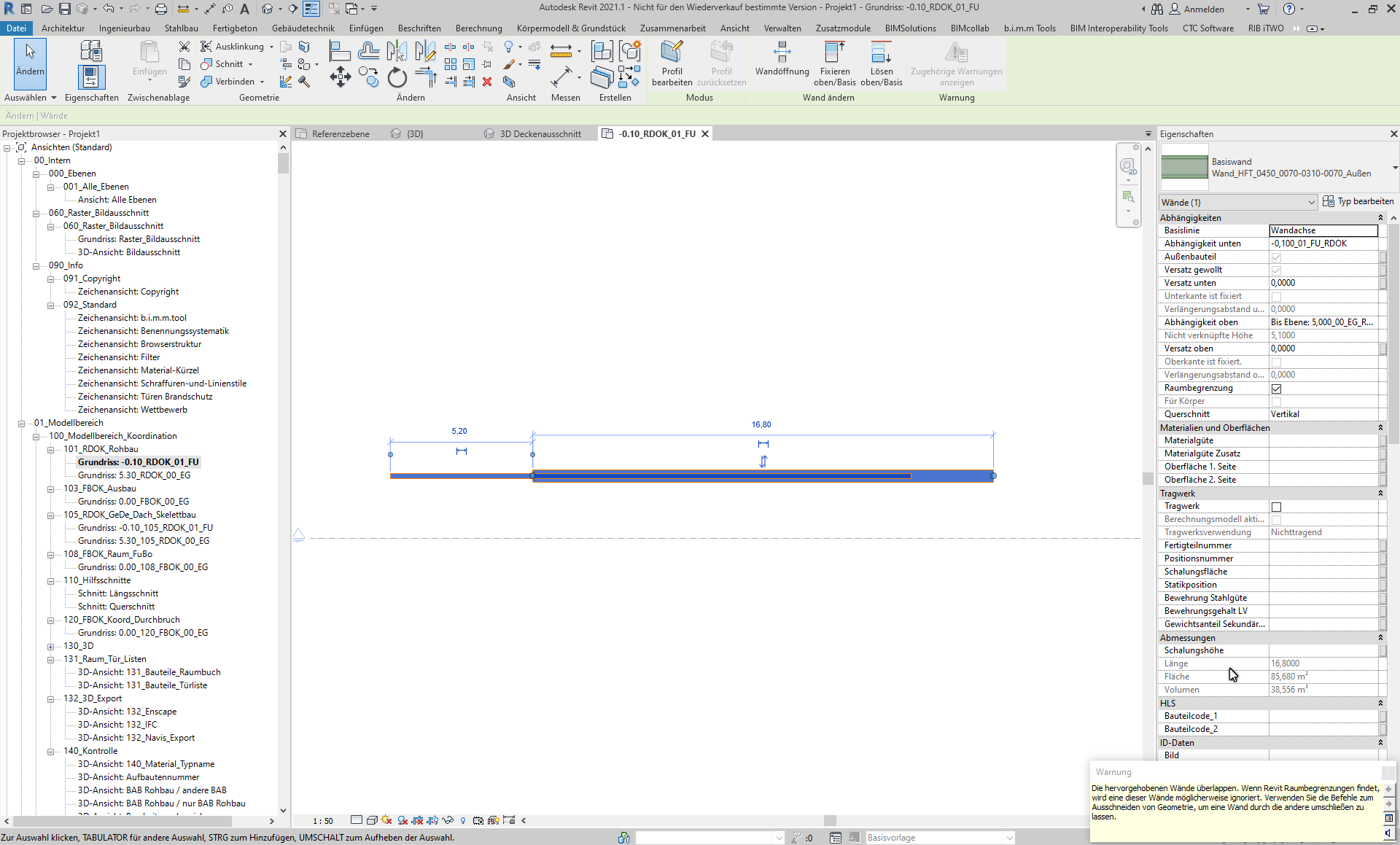

Beispiel-Bild:
Konsequenzen
Die folgenden Konsequenzen treten auf, wenn dieser Fehler nicht beseitigt wird bzw. die folgenden Ergebnisdokumente werden korrumpiert:
- Grundrisse
- Schnitte
- Ansichten
- Schalpläne
- Massenerhebungen (LV)
- Export zu Bauphysik
- Simulation TGA
- RFM-Schnittstelle
