Dieser Artikel bezieht sich auf das BAU-Template der BIM Office Administration und enthält die Dokumentation für die Version BAU-Template 2.0.
Das BAU-Template ist in Zusammenarbeit mit den BIM Managern aller Standorte erarbeitet worden und stellt somit einen verbindlichen Standard dar. Obwohl bei der Erarbeitung sämtliche Funktionalitäten sorgfältig und in mehreren Durchgängen geprüft wurden, kann keine Gewährleistung gegeben werden, dass tatsächlich alle etwaigen Fehler beseitigt wurden.
Suchbegriffe: Template, Vorlage, BAU, BAU_V, 2.0, Architektur, Tragwerksplanung, Verwaltung
Sollten Ihnen bei der Projektarbeit derartige Fehler auffallen, beachten Sie bitte den folgenden Prozess-Standard zur Fehlerbehebung.
Modellbereich

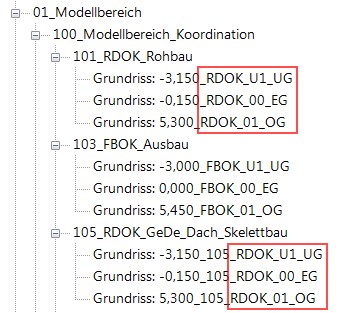

Die Geschossbezeichnung der Rohbausichten hat sich geändert.
Die Bezeichnungslogik der Rohbausichten hat sich geändert. Diese bezieht sich jetzt nicht mehr auf das zu bearbeitende Geschoss, sondern auf die Rohdecke darunter.
Möchte man z.B. Rohbauwände im Erdgeschoss modellieren, so ist die Sicht ..._EG zu öffnen.
Die Ausbausichten bleiben unverändert.
Beispiel
Projektinformation

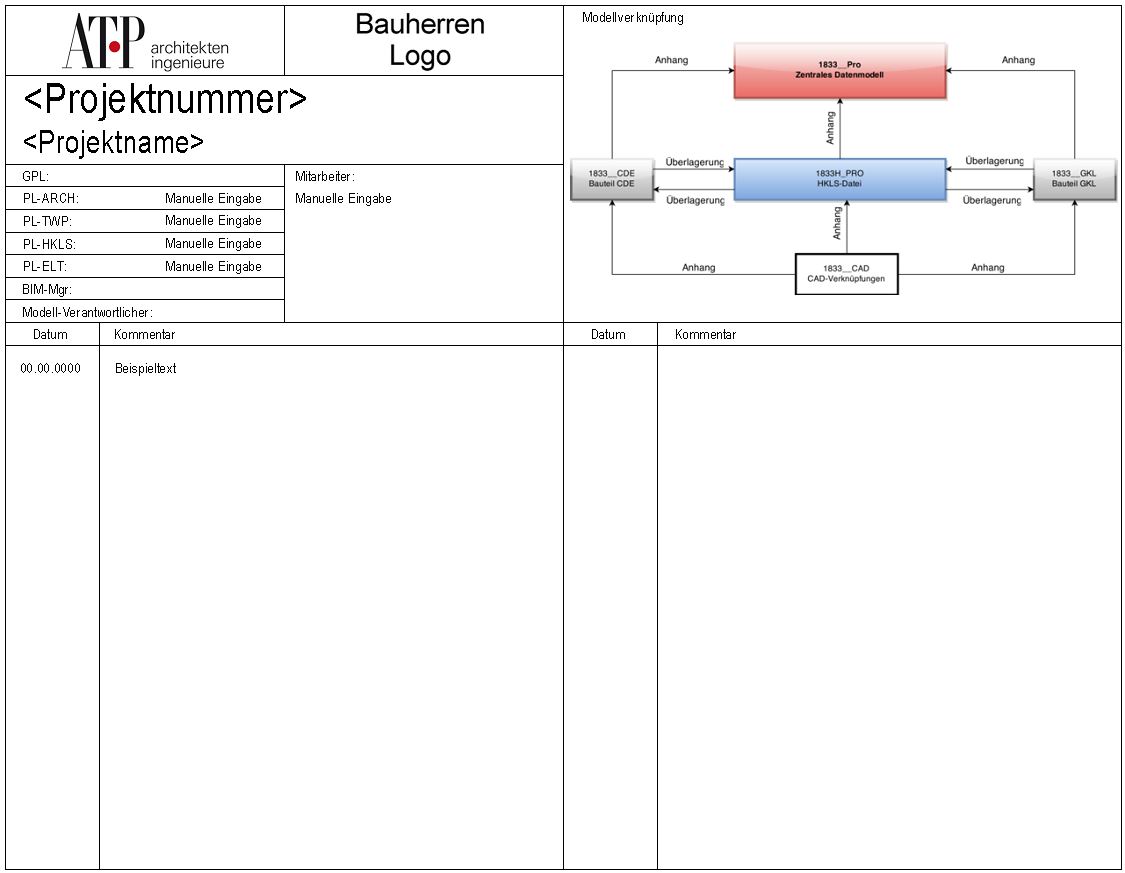

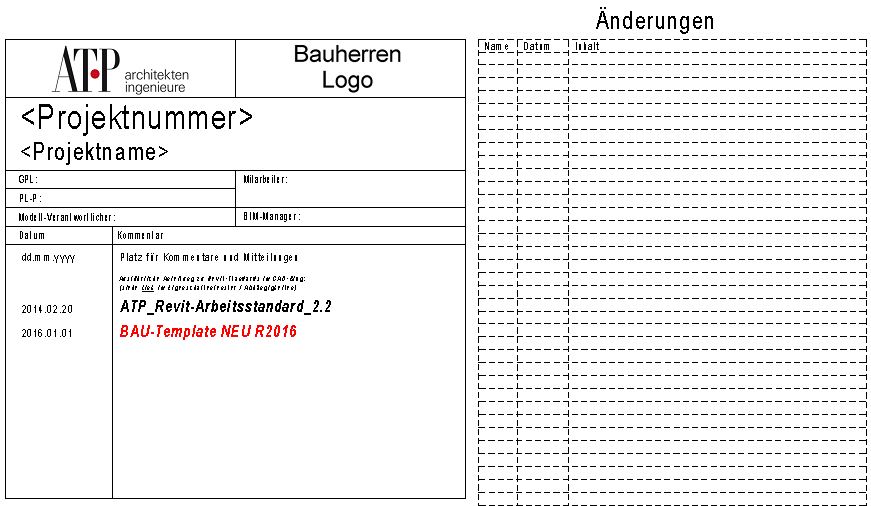

Startansicht
Die Startansicht wurde überarbeitet. Ergänzt wurde jeweils ein Feld für die verantwortlichen Projektleiter, sowie zur Übersicht der Modellverknüpfungen.
Des Weiteren gibt es jetzt mehr Platz für wichtige Anmerkungen, Kommentare und Hinweise.

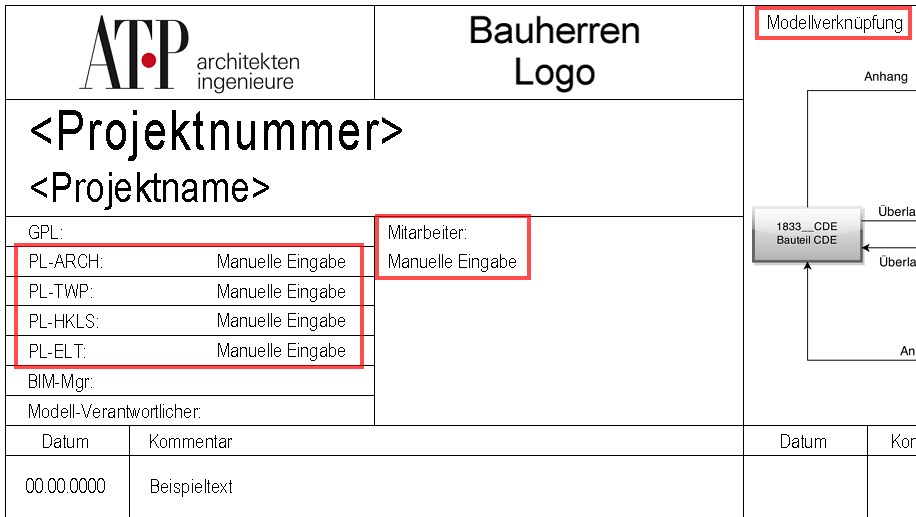

Projektbeteiligte
Angaben wie Projektnummer, Projektname, GPL, BIM-Mgr., Modell-Verantwortliche werden automatisch befüllt. Hierzu holt sich Revit die Informationen aus Creamline.
Angaben für die fachspezifischen Projektverantwortlichen, wie der Projektleiter und deren Projektmitarbeiter müssen manuell befüllt werden.
Auch die Übersicht, der verknüpften Revit-Modelle, muss händisch ergänzt werden.

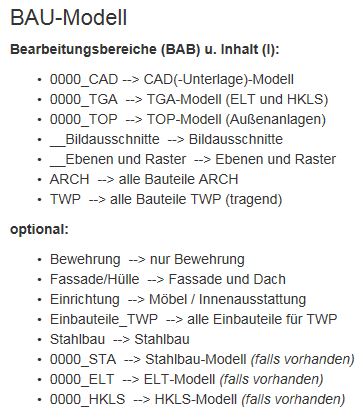

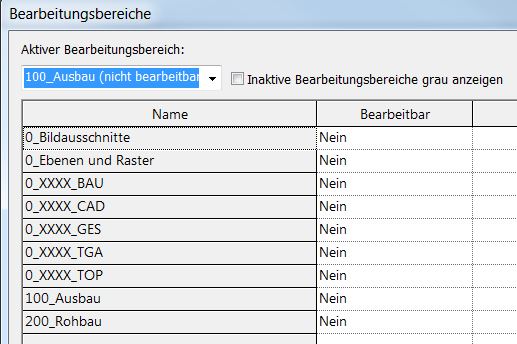

Bearbeitungsbereiche
Das BAU-Template wird jetzt als Zentraldatei gespeichert und beinhaltet bereits die gängigsten Bearbeitungsbereiche.
Bezeichnung
Die Bezeichnungen haben sich geändert. Bearbeitungsbereiche mit "0_XXXX" im Namen werden für verknüpfte Revit-Dateien genutzt. "XXXX" ist hierbei durch die vierstellige Projektnummer zu ersetzen.
Beispiel:
Systemfamilien, mehrschichtig

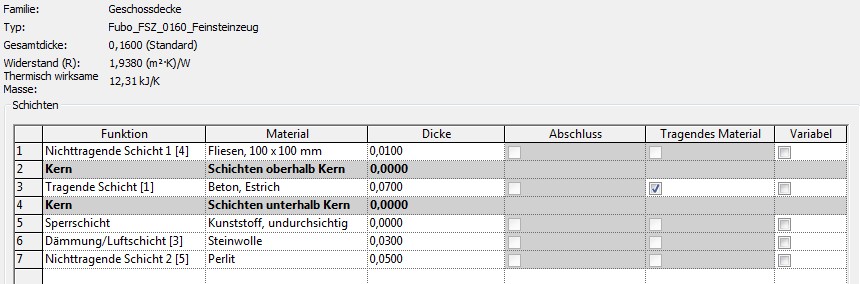

Kernschicht-Definition
Alle Bauteile mit mehrschichtigem Konstruktionsaufbau wurden hinsichtlich ihrer Kernschicht-Einordnung überarbeitet, d.h. die Schichten wurden je nach Wertigkeit außerhalb oder innerhalb des Kerns gelegt.
Beispiel: "Fußbodenaufbau Fubo_FSZ_0160_Feinsteinzeug"
Fassade

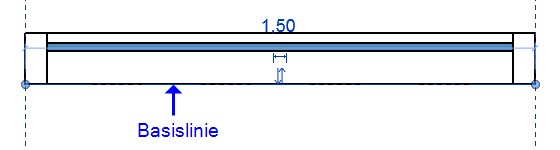

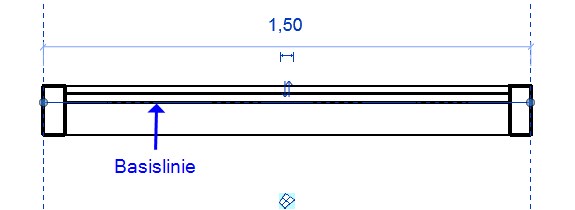

Basislinie
Die Basislinie wurde auf die Innenkante der Glasscheibe verlegt. Dies führt zu verbesserten Berechnungsergebnissen der Raumflächen.
Beispiel: "Fass_GLA_0150_Pfostenriegel"
Hinweis:
Bei der Verwendung des Tools "RoomFloor", sind im Fassadenbereich die generierten Fussböden zu prüfen und gegebenenfalls anzupassen.

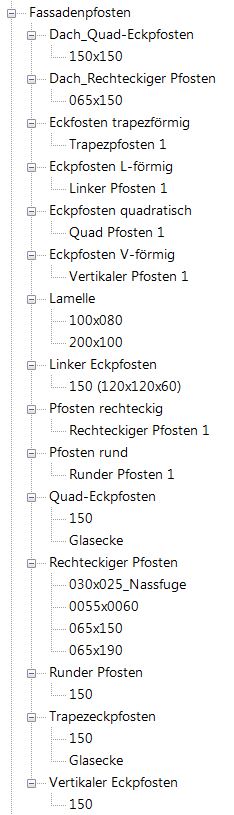

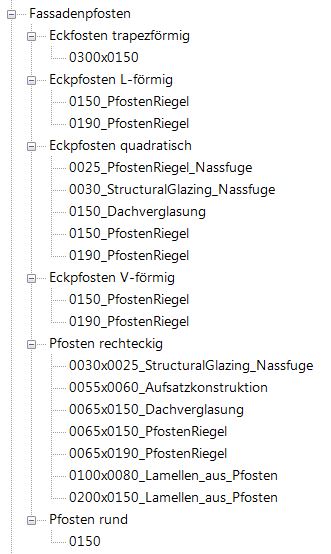

Fassadenpfosten: Bezeichnung
Fassadenpfosten wurden passend zum zugeordneten Fassadentypen umbenannt.
Beispiel:

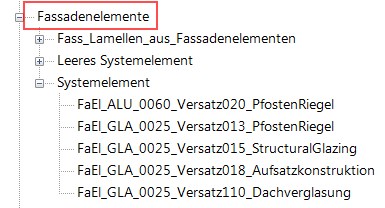

Fassadenelemente: Bezeichnung
Fassadenelemente heißen jetzt "FaEl_..." anstatt "Fass_...". Die Namenslogik wurde überarbeitet und vereinheitlicht.
Beispiel:
Fassadensysteme: Bezeichnung
Fassadensysteme heißen jetzt "FaSy_..." anstatt "Fass_...". Die Namenslogik wurde überarbeitet und vereinheitlicht.
Geschossdecken
Geschossdecke (keine Fußböden): Bezeichnung
Geschossdeckentypen heißen jetzt "GeDe_..." anstatt "Deck_...". Die Namenslogik wurde überarbeitet und vereinheitlicht.

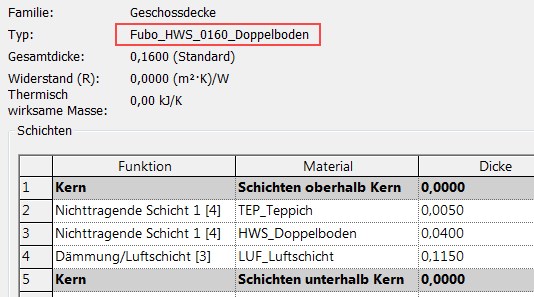

Fußboden: Bezeichnung
Bei den Typen "Doppelboden" und "Hohlraumboden" wurde die Bodenbelagsart in der Bezeichnung ergänzt.
Beispiel:

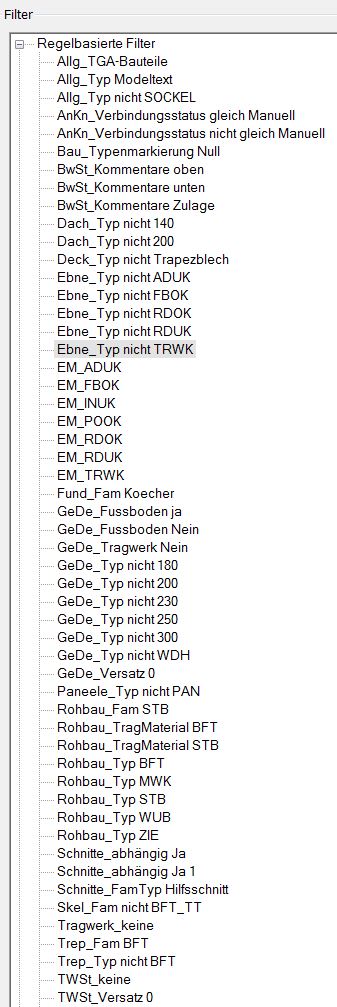

Alle Ebenenfilter wurden gelöscht.

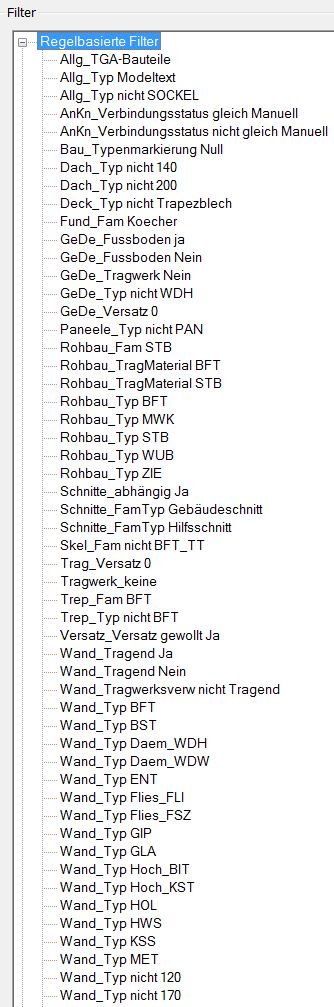

Bezeichnungen
Die Filterbezeichnungen wurden teilweise überarbeitet.
Beispiel:
Bezeichnungen
Die Bezeichnungen wurden vereinheitlicht und "ATP_" aus dem Namen entfernt. Die neuen Bezeichnungen beschreiben, soweit möglich, den grafischen Inhalt und nicht mehr wie bisher ein Material bzw. ein Objekt.
Beispiel:

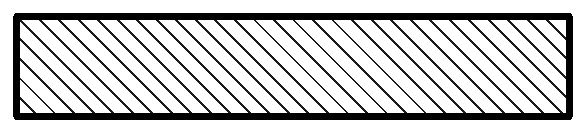

Fehlerhafte Materialschraffuren wurden korrigiert > Beispiel: "KSS-Kalksandstein"

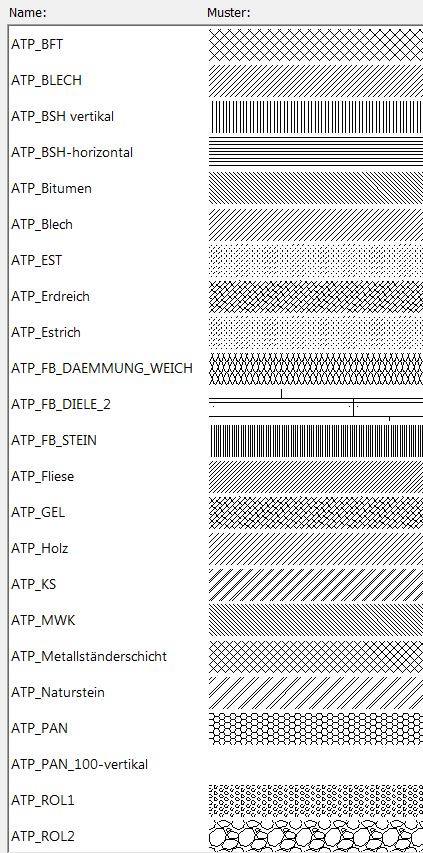

Anzahl
Viele Füllmuster waren mehrfach vorhanden. Die Anzahl wurde auf ein Minimum reduziert.
Bezeichnungen
Die Bezeichnungen wurden vereinheitlicht und die Anzahl reduziert.
Beispiel:

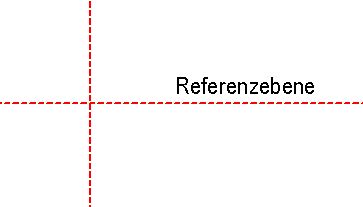

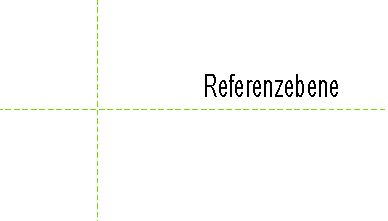

Referenzebenen sind jetzt kontrastreicher und dadurch besser erkennbar auf weißem Hintergrund.
Zum einen wurde die Farbe geändert (von Hellgrün auf Rot) und zum anderen, wurde die grafische Einstellung "Halbtone" entfernt.
Beispiel:
Hilfslinien werden jetzt blau dargestellt.

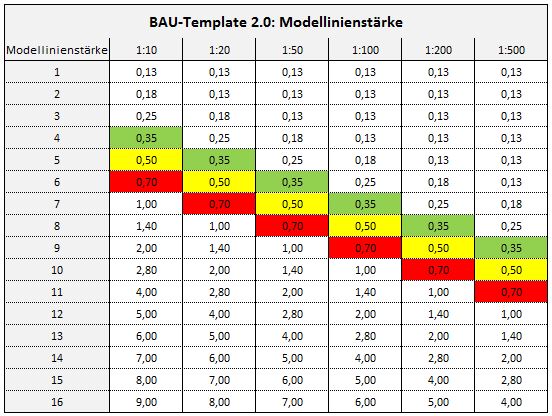

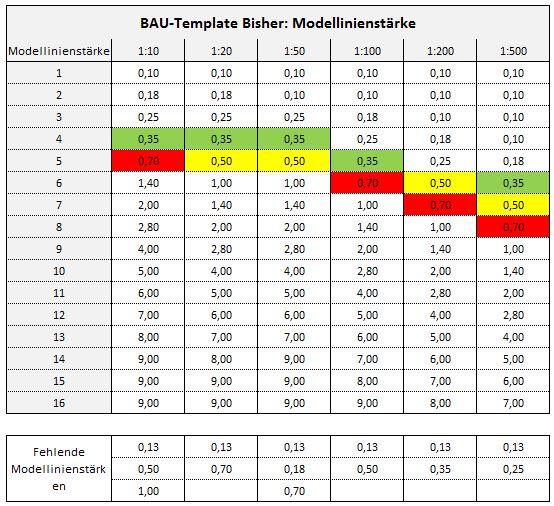

Linienstärken
Fehlende Linienstärken wurden ergänzt und die maßstabsübergreifende Systematik aktualisiert.
Beispiel:

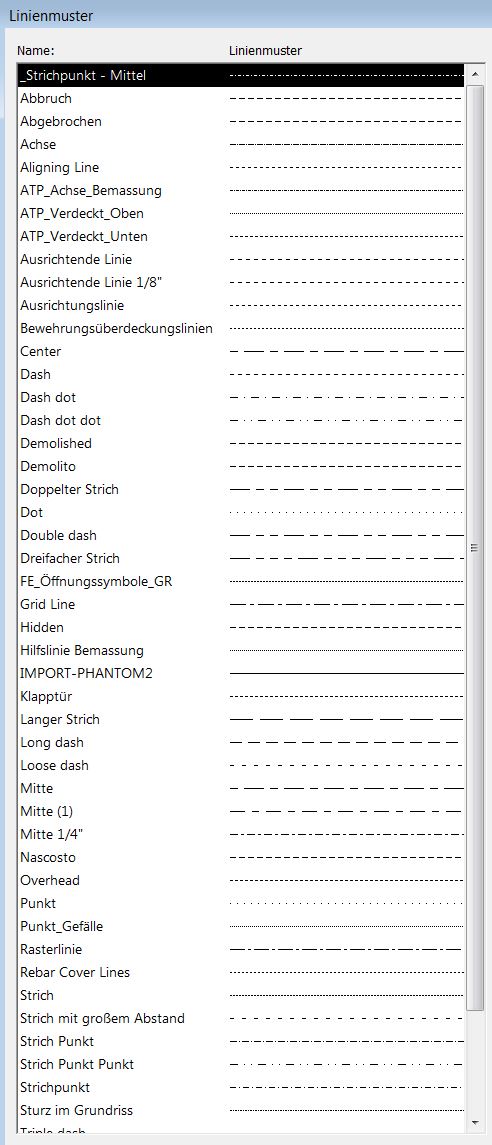

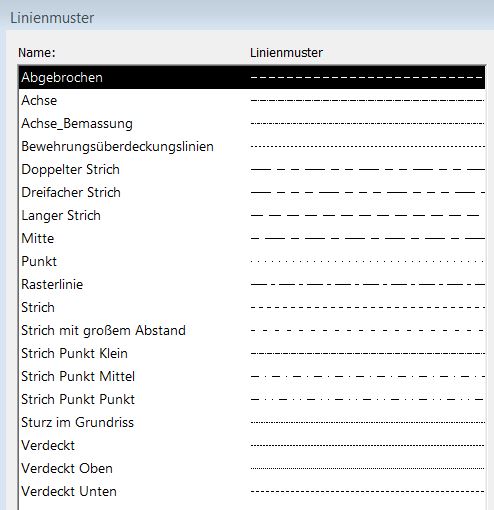

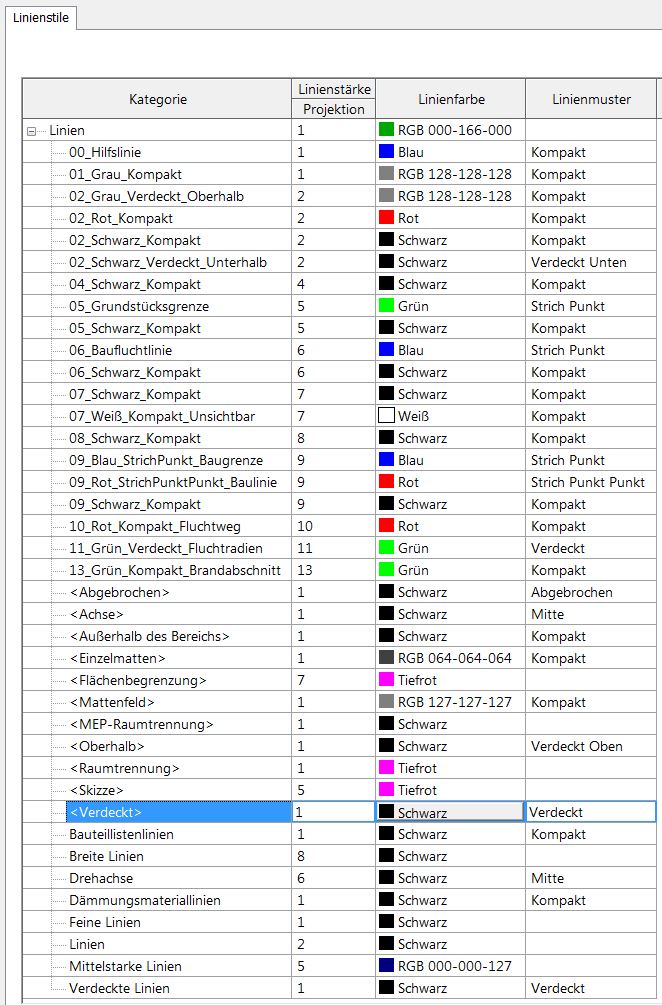

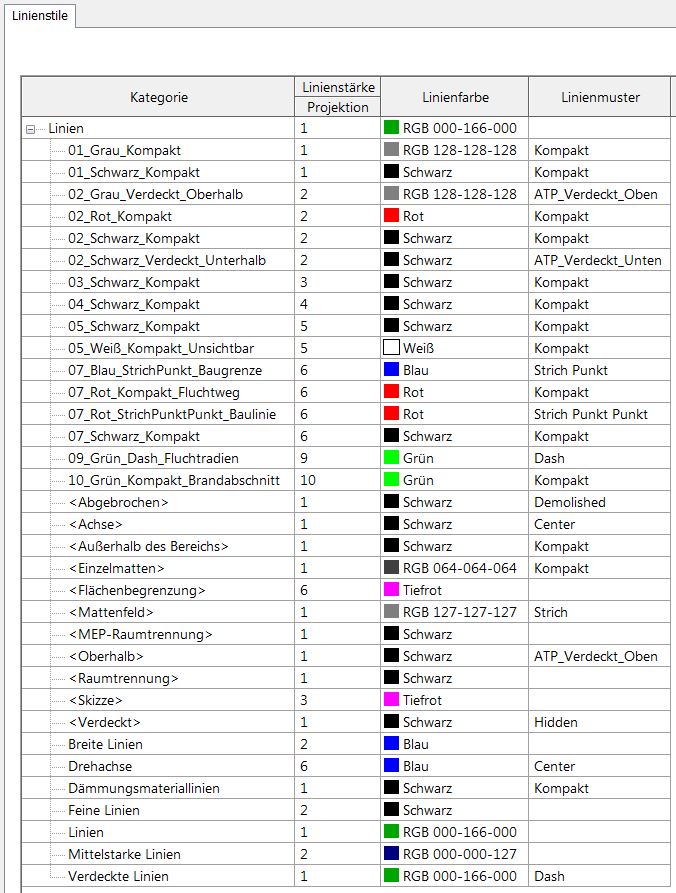

Linienstile
Bezeichnung und Definition der Linienstile wurde gem. den neuen Linienstärken angepasst.
Beispiel:

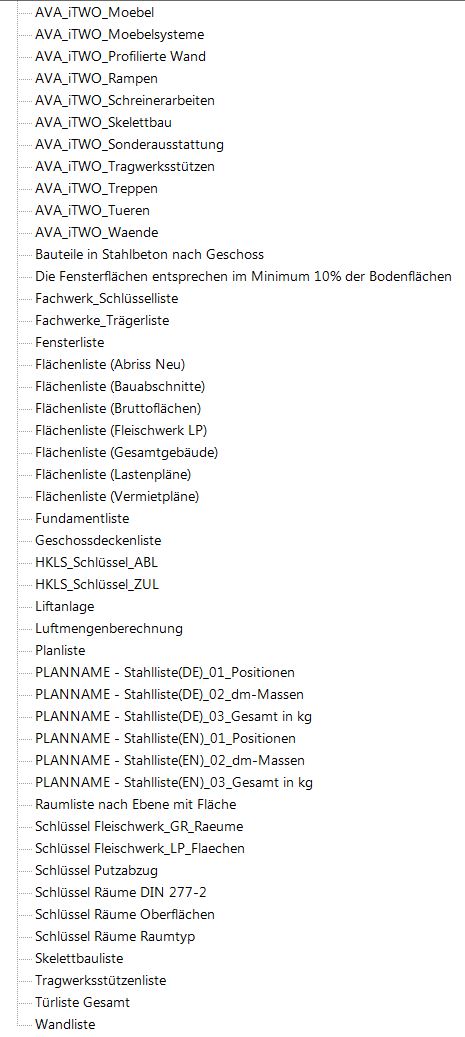

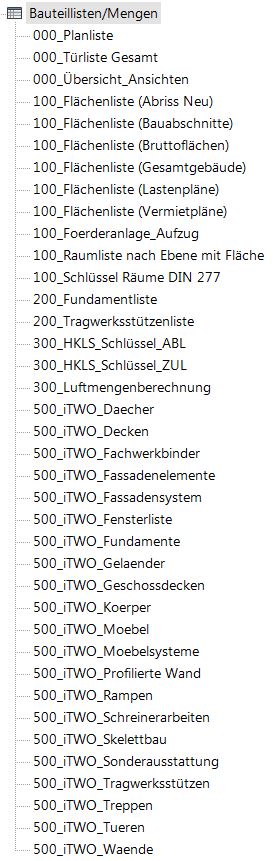

Bauteillistenbezeichnung
Auch bei den Bauteillisten wurde der dreistellige Code der zugehörigen Fachdisziplin im Namen ergänzt. Fachdisziplinunabhängige Listen, sowie Listen des Qualitätsmanagements werden mit "000" gekennzeichnet.
Beispiel:
Bauteillistenkopf
Die Bauteillisten wurden mit parametrisierten Kopfzeilen versehen.
Beispiel:
Druckergebnis:

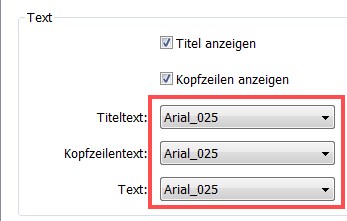

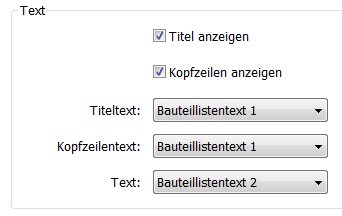

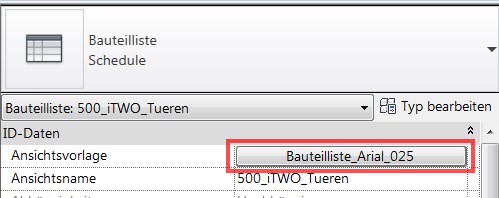

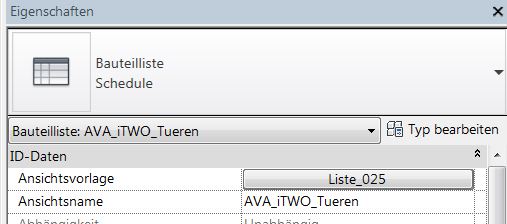

Ansichtsvorlage
Für die Bauteillisten wurden neue Ansichtsvorlagen erstellt. An deren Bezeichnung ist jetzt auch der verwendete Schriftstil erkennbar.
Beispiel:

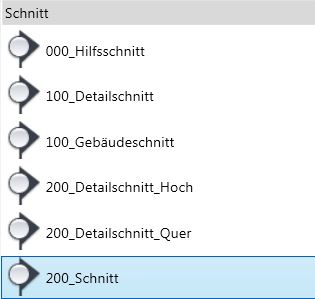

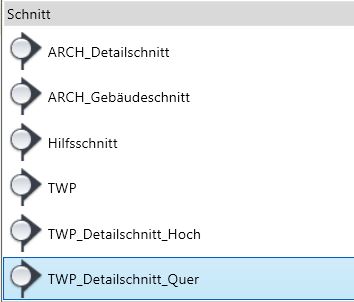

Schnittbezeichnung
Auch bei den Schnitten wurde der dreistellige Code der zugehörigen Fachdisziplin im Namen ergänzt.
Beispiel:
Die Bemassungsstile wurden disziplinübergreifend vereinheitlicht, nun ist an der Bezeichnung die Anzahl der Nachkommastellen erkennbar.
Beispiel:
