Mit Bearbeitungsbereichen (BAB) erweitern sich die Möglichkeiten der Projekt- bzw. Datengliederung erheblich. Es können beispielsweise komplette Modellverknüpfungen oder auch einzelne Bauteilgruppen (z.B. in der HKLS die komplette Lüftung) über eigene Bearbeitungsbereiche gesteuert, ausgeblendet oder geladen werden.
In diesem Artikel wird erläutert, welche Gliederungsart durch Bearbeitungsbereiche für den BIM-Prozess zielführend ist, und wie diese am besten eingesetzt wird.
Durch die Nutzung von Bearbeitungsbereichen kann jeder Mitarbeiter, individuell nach der Aufgabenstellung bestimmen, welche grafischen Daten angezeigt werden sollen.
Suchbegriffe: Sichtbarkeit, Bearbeitungsbereiche schalten, Filtern, Verknüpfungen, Verknuepfungen, Modelle verknüpfen, Modelle verknuepfen, Unsichtbar, Nicht Sichtbar, Fehlende Daten
Es werden in allen Modellen Bearbeitungsbereiche fachspezifisch und leistungsphasen-abhängig angelegt. Es sollten immer mindestens zwei Bearbeitungsbereiche im Modell vorhanden sein, da nur so eine Zentraldatei erstellt werden kann.
Bearbeitungsbereiche werden vor allem in der TGA auch zur Steuerung der Ansichtsvorlagen verwendet. Sie können auch für den dwg-Export genutzt werden, um eine zusätzliche Verfeinerung des Exports einzelner Bauteile der gleichen Kategorie zu erreichen.
Die Bearbeitungsbereiche werden beim Anlegen des Projekts durch den BIM-Manager eingerichtet. Für die notwendige Ergänzung der Bearbeitungsbereiche, je nach Leistungsphase bzw. Komplexität des Modells, ist der Modellverantwortliche in Abstimmung mit dem Projektteam verantwortlich.
Im Folgenden findet sich eine Auflistung der benötigten Bearbeitungsbereiche beim Projektstart je Modell.
Informationen zur Benennungssystematik sind hier zu finden.
BAU-Modell
Bearbeitungsbereiche (BAB) u. Inhalt (I):
- 000_Bildausschnitte und Ursprung --> Bildausschnitte
- 000_Ebenen und Raster --> Ebenen und Raster
- 000_XXXX_AAL --> Außenanlagen (BAB für das verknüpfte AAL-Modell)
- 000_XXXX_CAD --> CAD(-Unterlage)-Modell (BAB für das verknüpfte CAD-Modell)
- 000_XXXX_TGA --> TGA-Modell (ELT und HKLS) (BAB für das verknüpfte TGA-Modell)
- 100_Ausbau --> alle Bauteile ARCH
- 110_Fassade --> Fassade
- 140_BRI --> Brutto-Rauminhalt
- 150_Einrichtung --> Möbel / Innenausstattung
- 200_Rohbau --> alle Bauteile TWP (tragend)
- 700_Topographie --> topographisches (Gelände-) Modell
- 700_Umgebungsgebäude --> Umgebungsgebäude
- 710_Körperstudie --> Volumenmodell Entwurf
optional:
- 200_Einbauteile_TWP --> alle Einbauteile für TWP
- 000_XXXX_STA --> Stahlbau-Modell (falls vorhanden)
- 200_Bewehrung --> nur Bewehrung

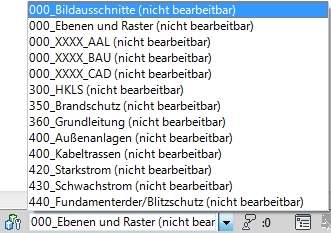

TGA-Modell
Bearbeitungsbereiche (BAB) u. Inhalt (I):
- 000_Bildausschnitte --> Bildausschnitte
- 000_Ebenen und Raster --> Ebenen und Raster
- 000_XXXX_AAL --> Außenanlagen (BAB für das verknüpfte AAL-Modell)
- 000_XXXX_BAU --> Bau-Modell (BAB für das verknüpfte BAU-Modell)
- 000_XXXX_CAD --> CAD(-Unterlage)-Model (BAB für das verknüpfte CAD-Modell)
- 300_HKLS --> alle Bauteile Heizung / Kälte / Lüftung / Sanitär
- 350_Brandschutz --> z.B. Sprinkler- und Wandhydranten-Netz
- 360_Grundleitung --> alle erdverlegten Bauteile
- 400_Außenanlagen --> alle Bauteile außerhalb des Gebäudes
- 400_Kabeltrassen --> alle Bauteile Kabeltrassen
- 420_Starkstrom --> alle Bauteile Starkstrom
- 430_Schwachstrom --> alle Bauteile Schwachstrom
- 440_Fundamenterder/Blitzschutz --> alle Bauteile Fundamenterder/Blitzschutz
optional:
- 390_MSR --> Mess-Steuer- u. Regelungstechnik
- 000_XXXX_STA --> Stahlbau-Modell (falls vorhanden)
AAL-Modell
Bearbeitungsbereiche (BAB) u. Inhalt (I):
- 000_Bildausschnitte --> Bildausschnitte
- 000_Ebenen und Raster --> Ebenen und Raster
- 000_XXXX_BAU --> BAU-Modell (BAB für das verknüpfte BAU-Modell)
- 000_XXXX_CAD --> CAD(-Unterlage)-Modell (BAB für das verknüpfte CAD-Modell)
- 000_XXXX_TGA --> TGA-Modell (ELT und HKLS) (BAB für das verknüpfte TGA-Modell)
- 000_XXXX_AAL --> Außenanlagen
- 700_Topographie --> topographisches (Gelände-) Modell
optional:
- 000_XXXX_STA --> Stahlbau-Modell (falls vorhanden)
CAD-Modell
Bearbeitungsbereiche (BAB) u. Inhalt (I):
- 000_XXXX_AAL --> Außenanlagen
- 000_XXXX_BAU --> BAU-Modell (BAB für das verknüpfte BAU-Modell)
- 000_XXXX_TGA --> TGA-Modell (ELT und HKLS) (BAB für das verknüpfte TGA-Modell)
- dwg-Dateien --> verknüpfte DWGs
Veraltet, Stand 2016
Nur noch für bereits laufende Projekte zu verwenden. Keine Neuanlage.
HKLS-Modell
Bearbeitungsbereiche (BAB) u. Inhalt (I):
- 000_Bildausschnitte --> Bildausschnitte
- 000_Ebenen und Raster --> Ebenen und Raster
- 000_XXXX_BAU --> Bau-Modell
- 000_XXXX_CAD --> CAD(-Unterlage)-Model
- XXXX_ELT --> ELT-Modell
- 000_XXXX_AAL --> Außenanlagen
- 700_Topographie --> topographisches (Gelände-) Modell
- 350_Brandschutz --> z.B. Sprinkler- und Wandhydranten-Netz
- 360_Grundleitung --> alle erdverlegten Bauteile
- Heizung_Kälte --> alle Bauteile Heizung / Kälte
- Lüftung --> alle Bauteile Lüftung
- Sanitär_Entwässerung --> alle Bauteile Entwässerung
- Sanitär _Versorgung --> alle Bauteile Sanitär
ELT-Modell
Bearbeitungsbereiche (BAB) u. Inhalt (I):
- 000_Bildausschnitte --> Bildausschnitte
- 000_Ebenen und Raster --> Ebenen und Raster
- 000_XXXX_BAU --> Bau-Modell
- 000_XXXX_CAD --> CAD(-Unterlage)-Model
- 300_HKLS --> alle Bauteile Heizung / Kälte / Lüftung / Sanitär
- 0_XXXX_AAL --> Außenanlagen
- 700_Topographie --> topographisches (Gelände-) Modell
- 430_Schwachstrom --> alle Bauteile Schwachstrom
- 420_Starkstrom --> alle Bauteile Starkstrom (alt: ELT_Starkstrom --> alle Bauteile Starkstrom)
- Brandmelder --> alle Bauteile Brandmelder
- Leuchten --> alle Bauteile Leuchten
- Sicherheitsbeleuchtung --> alle Bauteile Sicherheitsbeleuchtung
Eine Anleitung zum Erstellen und Bearbeiten von Bearbeitungsbereichen in Revit findet sich im Tutorial Bearbeitungsbereiche.
