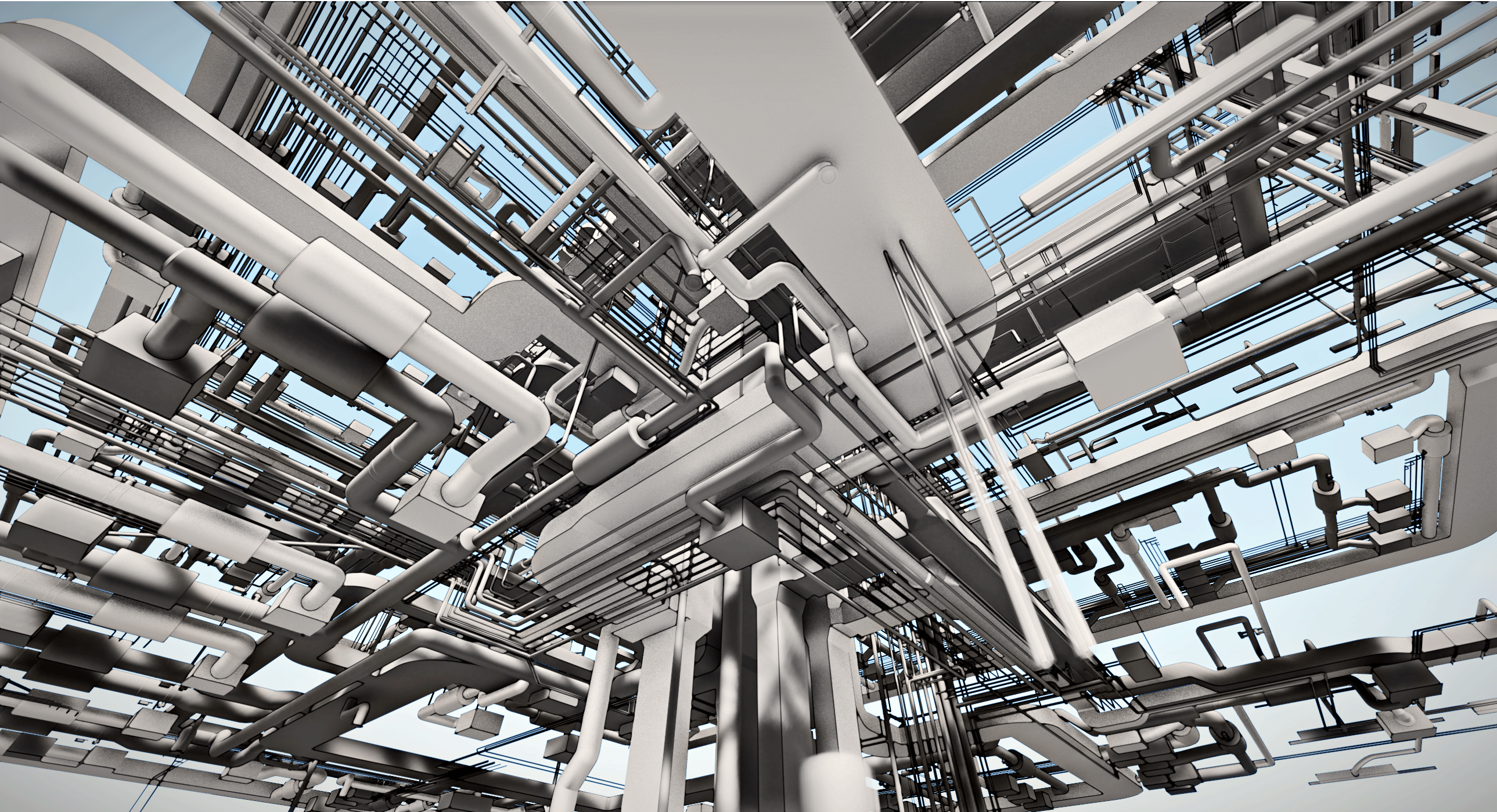

BIM Viewer sind Programme zur Sichtung der datenreichen Modelle der BIM-Arbeitsweise. Sie sind in der Regel darauf ausgelegt, plattformunabhängig Inhalte sichten zu können. BIM Viewer ermöglichen somit auch weniger 3D-affinen Projektteilnehmern wie Bauherren, Projektmanagern oder Bauleitern einen leichten Einblick in Modellinhalte.
Das gängigste Format für BIM-Viewer ist das IFC-Format. IFC-Dateien werden aus den jeweiligen Authoring-Softwares exportiert und können dann in den Viewern geöffnet werden. Die Tools unterscheiden sich in den Möglichkeiten, welche Formate (außer IFC) dargestellt werden können und welche zusätzlichen Bearbeitungsoptionen zur Verfügung stehen. So können einige der Werkzeuge auch zu Prüfzwecken und zur modellbasierten Kommunikation genutzt werden.
Dieser Artikel gibt einen kurzen Überblick über die im deutschsprachigen Raum gängigen Werkzeuge und ihre Möglichkeiten.
Als Gratis-Ableger der Navisworks-Familie bietet Freedom eine sehr leistungsfähige 3D-Engine, gute Performance und das Betrachten fast aller gängigen BIM- und 3D-CAD-Formate
Unterstützte Formate
- (Fast) alle gängigen, nativen BIM-Formate (rvt, dgn, pln, alp)
- IFC
- (Fast) alle gängigen 3D-Formate (dwg, obj, 3ds, …)
Stärken
- Extrem leistungsfähige 3D-Engine
- Öffnen großer Modelle möglich
- Große Auswahl an Formaten
Schwächen
- Navigation großer Modelle etwas umständlich
- Reiner Viewer (kein Speichern möglich)
Lernen
Dieses schlanke und sehr intuitiv zu bedienende Werkzeug bietet neben den üblichen Viewer-Funktionen sehr gute Möglichkeiten für Kollisionsprüfungen und auch manuelle, modellbasierte Kommentare. Die in TBS verlinkten Modelle (z.B. IFCs) werden automatisch aktualisiert, was eine kontinuierliche Überwachung externer Inhalte sehr erleichtert.
Hier finden Sie unser umfangreiches Video-Tutorial.
Stärken
- Leistungsfähige 3D-Engine
- Tablet-fähig
- Intuitive Bedienung
- Integrierte Mark-Up-Funktion (inkl. BCF-Anbindung)
- Integrierte algorithmische Kollisionsprüfung (inkl. BCF-Anbindung)
- Speichern möglich
Schwächen
- Navigation großer Modelle etwas umständlich (keine Geschoss-Darstellung von IFCs)
Lernen
Diese Hausentwicklung vom Institut für angewandte Informatik der Karlsruher Instituts für Technologie erlaubt als einer der wenigen Viewer das Betrachten von gbXML-Dateien und IFC Structural View Formaten.
Unterstützte Formate
- IFC, gbXML, CityGML
Stärken
- Liest IFC structural View
- Liest gbXML
- Schlankes und übersichtliches Interface
Schwächen
- Navigation großer Modelle umständlich
- Veraltetes User-Interface
- Reiner Viewer (kein Speichern möglich)
Das internationale Flaggschiff unter den BIM Viewern. Als Gratis-Ableger des weltweit führenden BIM-Prüfwerkzeugs Solibri Office bieter der Viewer den vom großen Bruder gewohnten Komfort im Bereich Navigation, Modelldarstellung und Informationsabfrage.
Stärken
- Schlankes und übersichtliches Interface
- Ansprechende Grafik
- Sehr gute Darstellung von IFC-Dateien (z.B. mit extrudierter Geometrie)
- Gute Performance
- Sehr gute Modell-Navigation, auch für große Modelle gut geeignet
Schwächen
- Navigation großer Modelle umständlich
- Veraltetes User-Interface
- Reiner Viewer (kein Speichern möglich)
Lernen
Video-Tutorial zur Bedienung
